10K欧姆1%精度0.25W金属膜电阻三维结构

这款直插式金属膜电阻是电子电路设计与原型验证领域极为常用的被动元件，在各类消费电子、工业控制板卡、开源硬件开发项目中承担着分压、限流、阻抗匹配、信号调理等核心作用，是电路设计中用量最大的基础元件之一，尤其适配Arduino等开源硬件开发平台的按键电路、信号采样回路、电源分压支路等常见场景，能够为电路提供稳定可靠的电阻值，保障电路工作参数符合设计预期。

从功能特性来看，这款电阻标称阻值为10K欧姆，阻值公差控制在1%区间，额定功率0.25W，金属膜材质的电阻本体具备温度系数小、噪声低、稳定性强的优势，相比碳膜电阻能够在更宽的温度波动范围内保持阻值稳定，适合对参数精度有一定要求的模拟信号电路、精密采样回路使用，长期工作下阻值漂移量极小，能够有效降低电路参数偏移带来的功能异常风险。

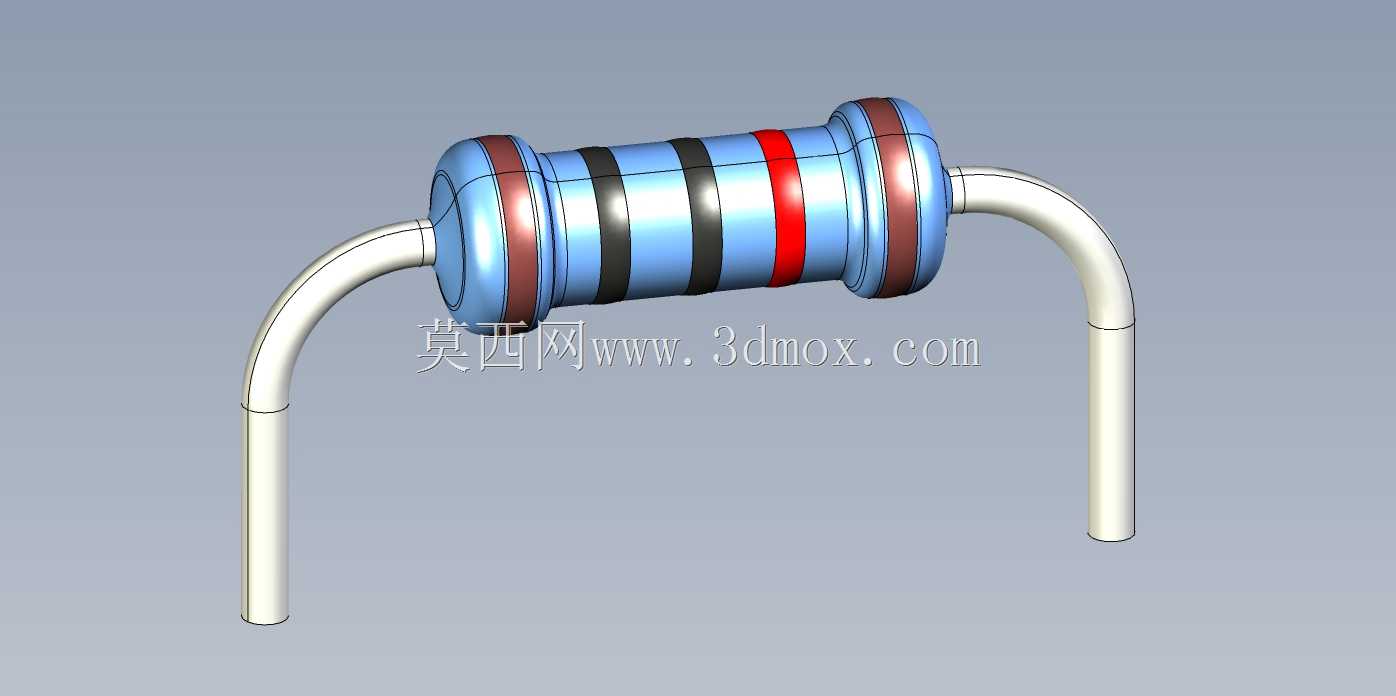

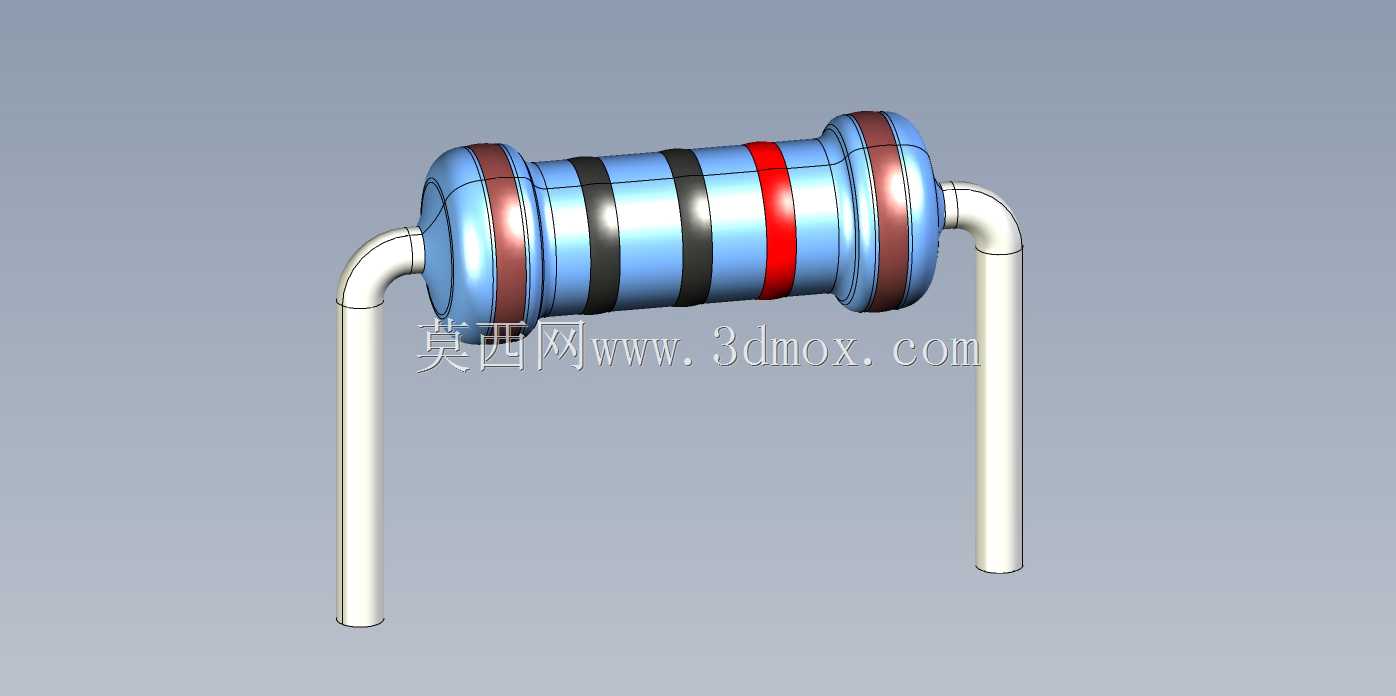

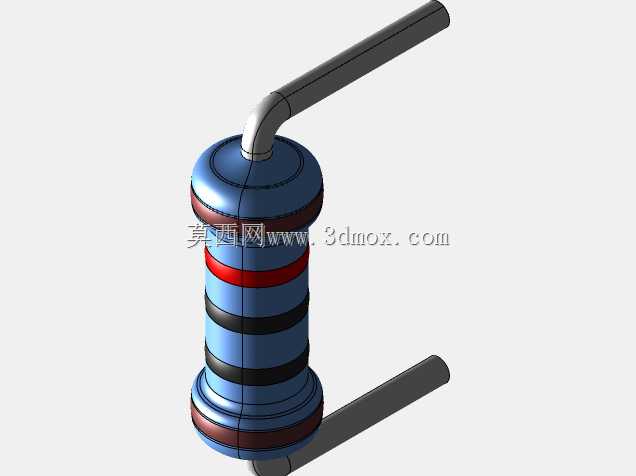

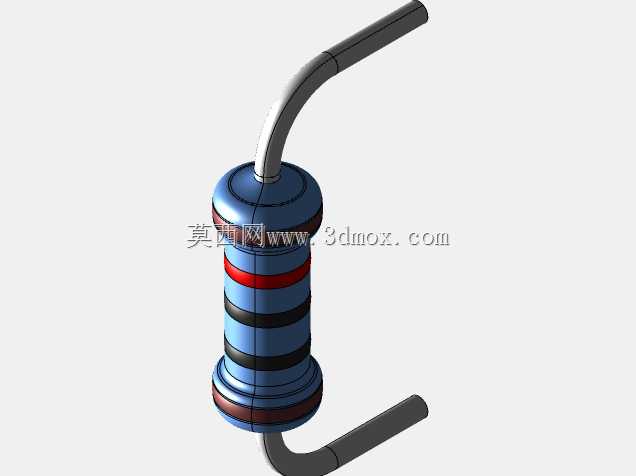

在设计思路上，模型完整还原了直插电阻的真实结构：主体为圆柱状陶瓷基体，表面覆盖金属膜电阻层并通过色环标注阻值参数，两端包裹金属压接端帽，端帽上引出弯折成型的镀锡铜引脚，引脚的弯折角度、伸出长度完全参照实际量产元件的成型标准设计，还原了工厂量产时预成型引脚的形态，能够直接适配PCB板的通孔安装需求。

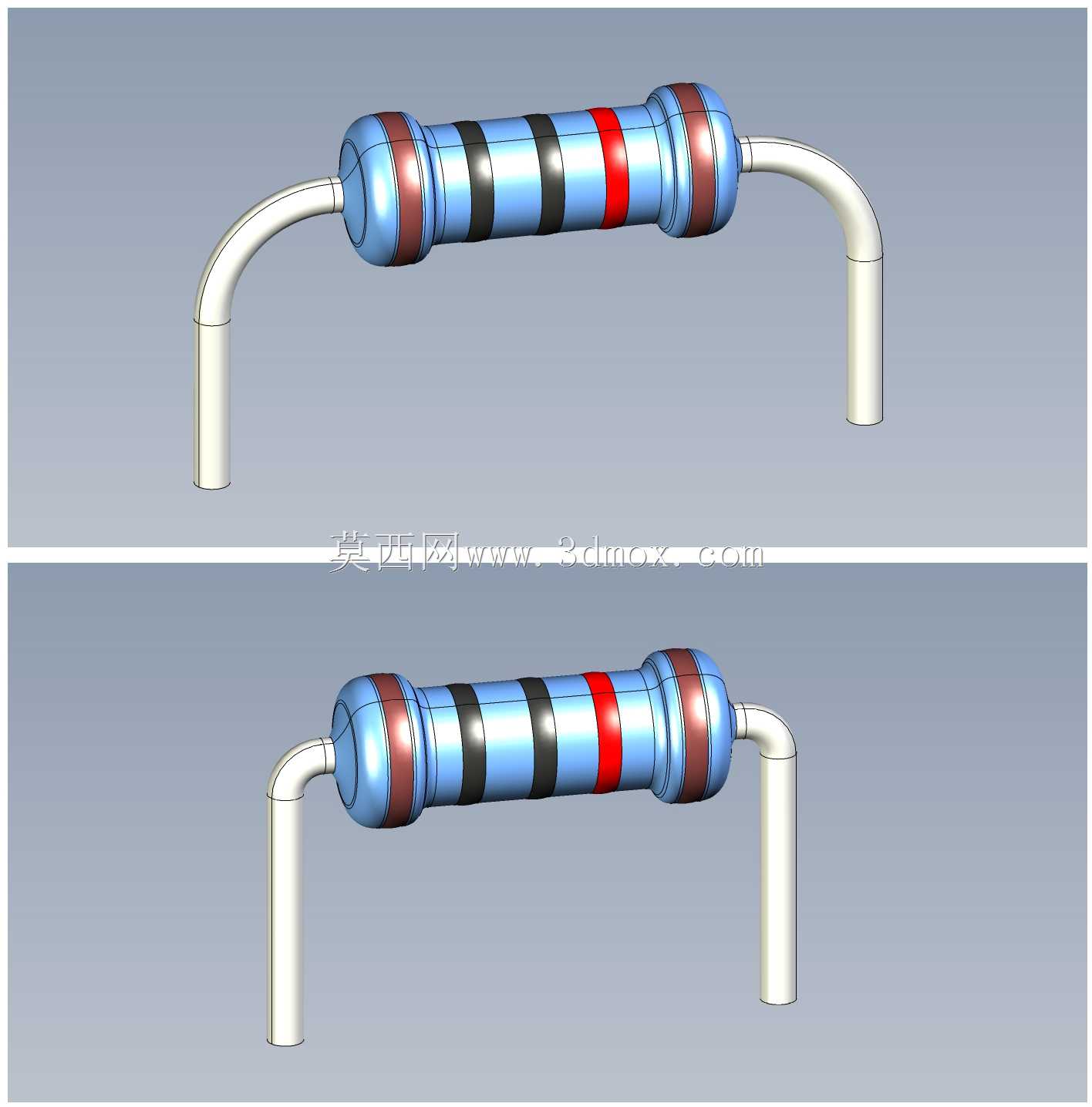

外形尺寸与安装边界方面，这款电阻的引脚间距同时覆盖两类主流PCB孔距设计，分别适配2.54mm标准网格间距下的10.16mm五孔跨距、7.62mm四孔跨距，能够直接匹配通用洞洞板、标准PCB封装库的焊盘位置，无需额外调整引脚成型尺寸即可完成插装；电阻本体的直径、长度，引脚的线径、弯折半径都严格参照行业通用的0.25W直插电阻尺寸规范设计，在进行PCB布局、结构干涉检查时，能够精准模拟元件安装后的实际占用空间，帮助设计者提前规避元件与外壳、相邻元件的结构冲突，提升样机一次装配合格率，减少打样后的结构修改工作量。在进行三维装配仿真时，该模型可以真实还原元件的安装姿态，验证波峰焊、手工焊接时的操作空间是否充足，为电路板的可制造性设计提供准确的参考依据。
