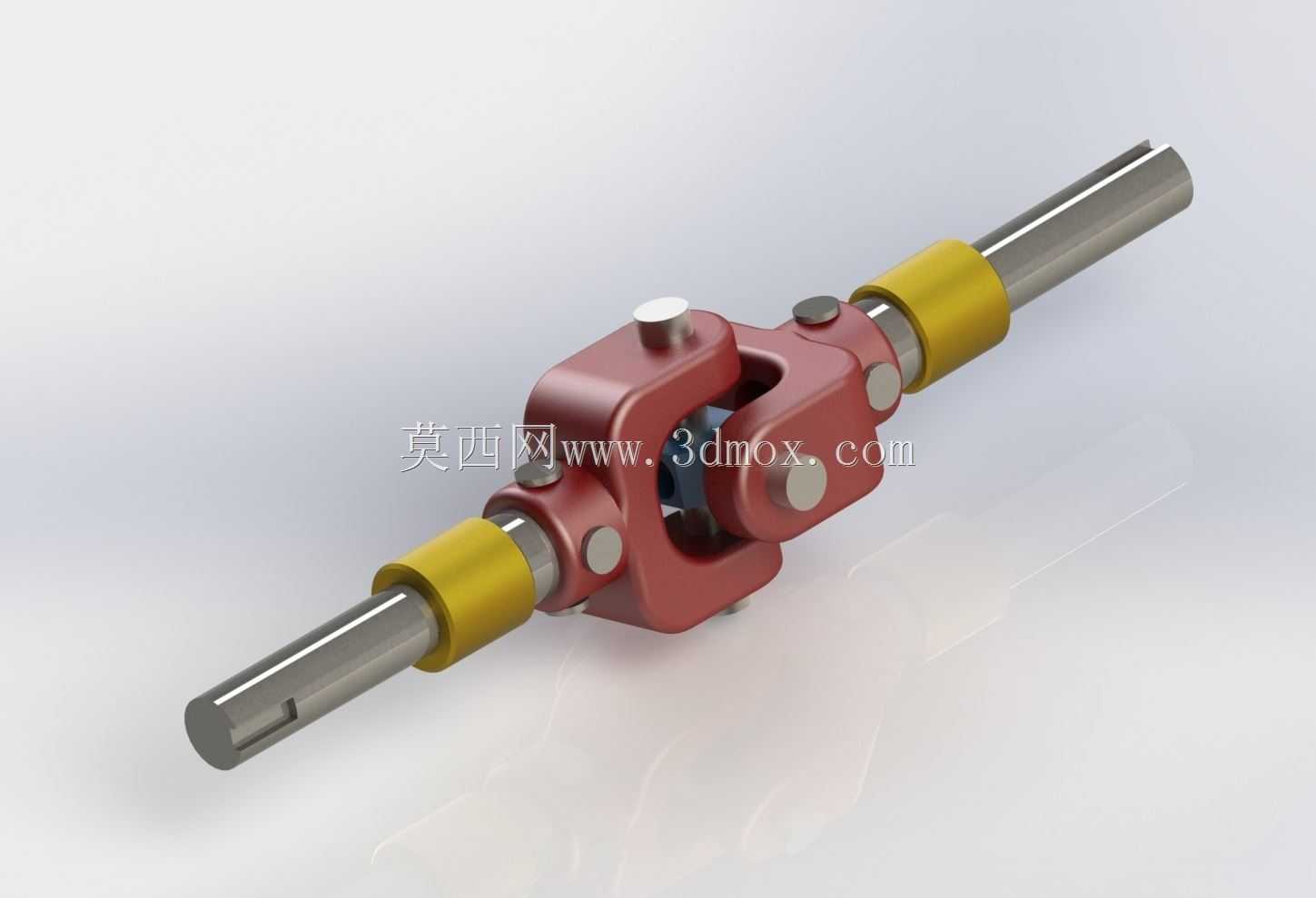

可偏移传动十字轴式万向联轴器结构

在各类需要补偿两轴间偏移量的传动场景中，这类十字轴式万向节是应用极广的连接件，不少现场安装时会遇到原动机与工作机输入轴存在角向偏移、或是设备运行中产生轴向窜动、径向错位的情况，刚性联轴器无法适配这类偏差，强行安装会导致轴系承受额外附加弯矩，轻则加剧轴承磨损、产生异常振动噪音，重则出现轴件断裂、传动失效的故障，而这类万向节结构正是为解决这类传动偏移问题设计。

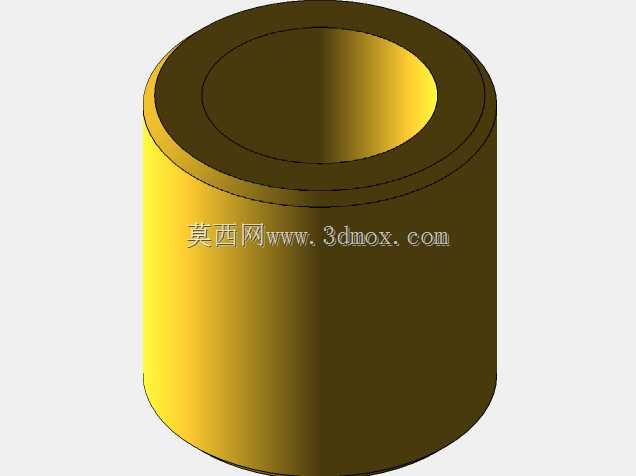

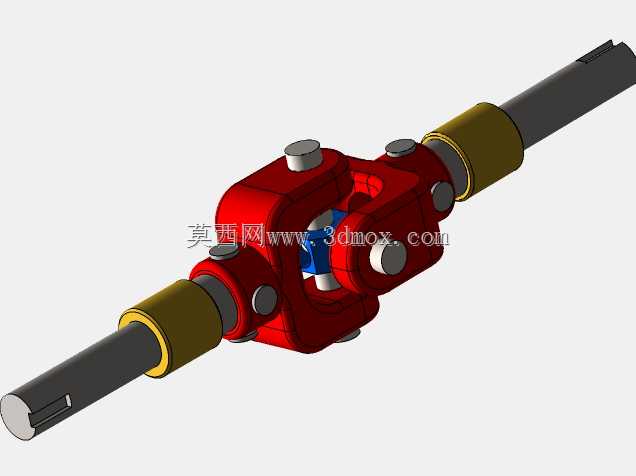

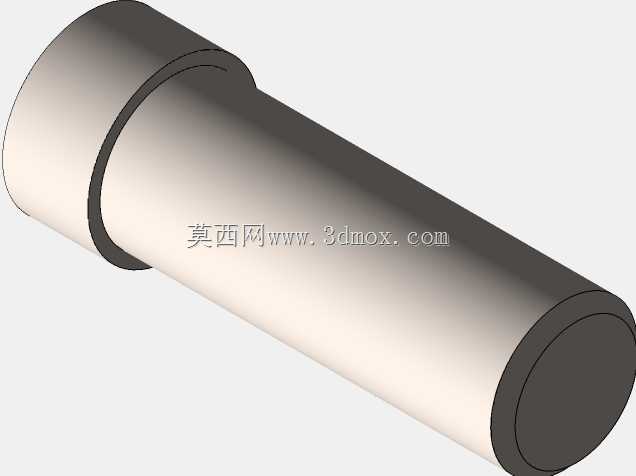

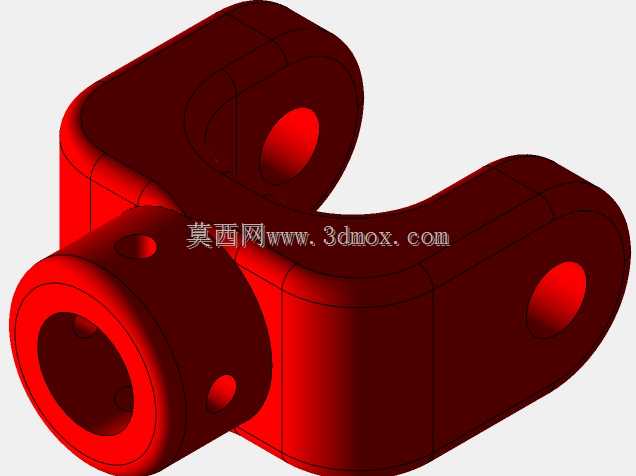

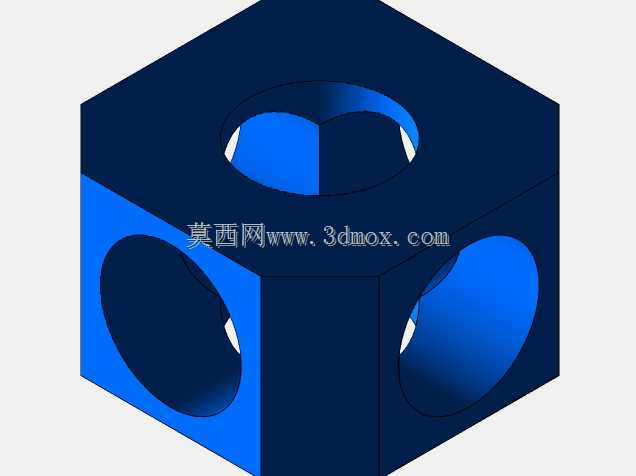

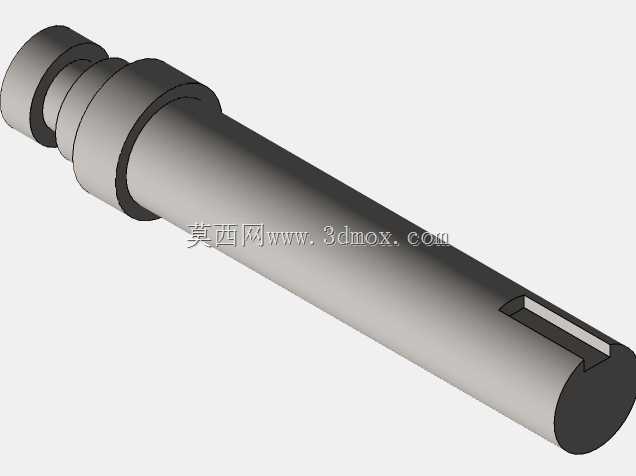

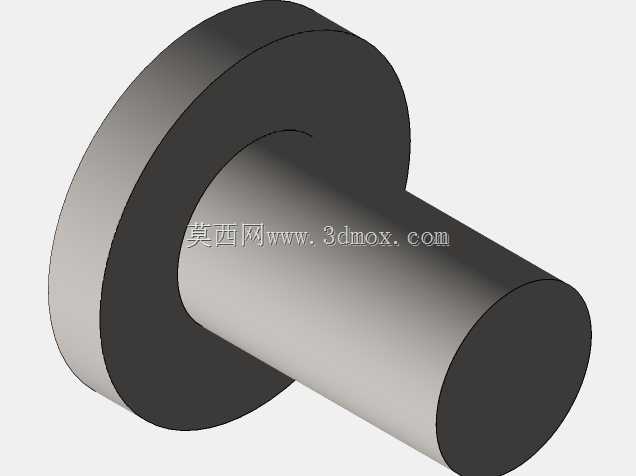

从结构设计逻辑来看，该万向节采用双十字轴铰接的布局，中间的十字销作为核心铰接件，两端分别连接两个叉形接头，叉形接头再与两端的轴段配合，轴段上设计有键槽结构，可通过平键与外接轴实现周向固定，传递额定扭矩，轴套部位的黄色衬套结构，一方面可以在安装时起到轴向定位作用，限制万向节在轴上的窜动范围，另一方面也能减少铰接部位的轴向摩擦，避免运行过程中接头与轴肩直接硬接触产生磨损。铰接部位的销轴采用圆柱销配合防松结构，避免高速运转时销轴脱出，同时预留了合理的配合间隙，保证两轴存在夹角时铰接部位可以灵活转动，不会出现卡滞。

实际选型安装时需要注意，单万向节存在瞬时传动比波动的问题，当两轴夹角过大时会导致输出端转速波动明显，因此这类双铰接结构的万向节通常成对使用，安装时需要保证中间轴两端的叉面处于同一平面，且两端轴与中间轴的夹角保持相等，才能实现等速传动，抵消单节万向节的转速差。这类结构的安装边界需要提前核算，两端轴的插入深度要满足轴段配合长度要求，避免键槽配合长度不足导致平键受力过大失效，铰接部位的转动空间要预留足够余量，避免设备运行时万向节摆动过程中与周边机架、护罩等部件发生干涉。

这类万向节常见于机床传动系统、输送设备动力传递、农业机械传动链路、小型工程机械的动力输出部位，相比齿式联轴器，它的结构更简单，维护成本更低，允许的轴间角偏移范围更大，不需要复杂的润滑密封结构就能稳定运行，对于中低转速、扭矩适中的传动场景适配性极强。设计建模过程中需要重点关注十字轴的受力校核，铰接孔的同轴度公差，叉形接头的强度储备，避免在冲击载荷下出现叉臂断裂的问题，同时轴段的键槽位置要与外接部件的键槽尺寸匹配，保证安装时无需二次修配就能完成装配。
