电位计前面板控制旋钮结构设计

这款电位计前面板控制旋钮，是工业操控面板、电子测试设备、工控调节装置上的核心手动调节部件，主要应用在需要精准调整电位参数、信号幅值、设备输出档位的场景中，常见于实验室测试仪器、工业控制柜、音频调控设备、小型机电装置的前端操作区域，承担着人机交互中手动参数输入、档位切换、数值微调的核心功能，操作人员通过转动旋钮即可带动内部电位计轴体转动，实现对应参数的线性调节，是手动操控类设备上不可或缺的接触式操控部件。

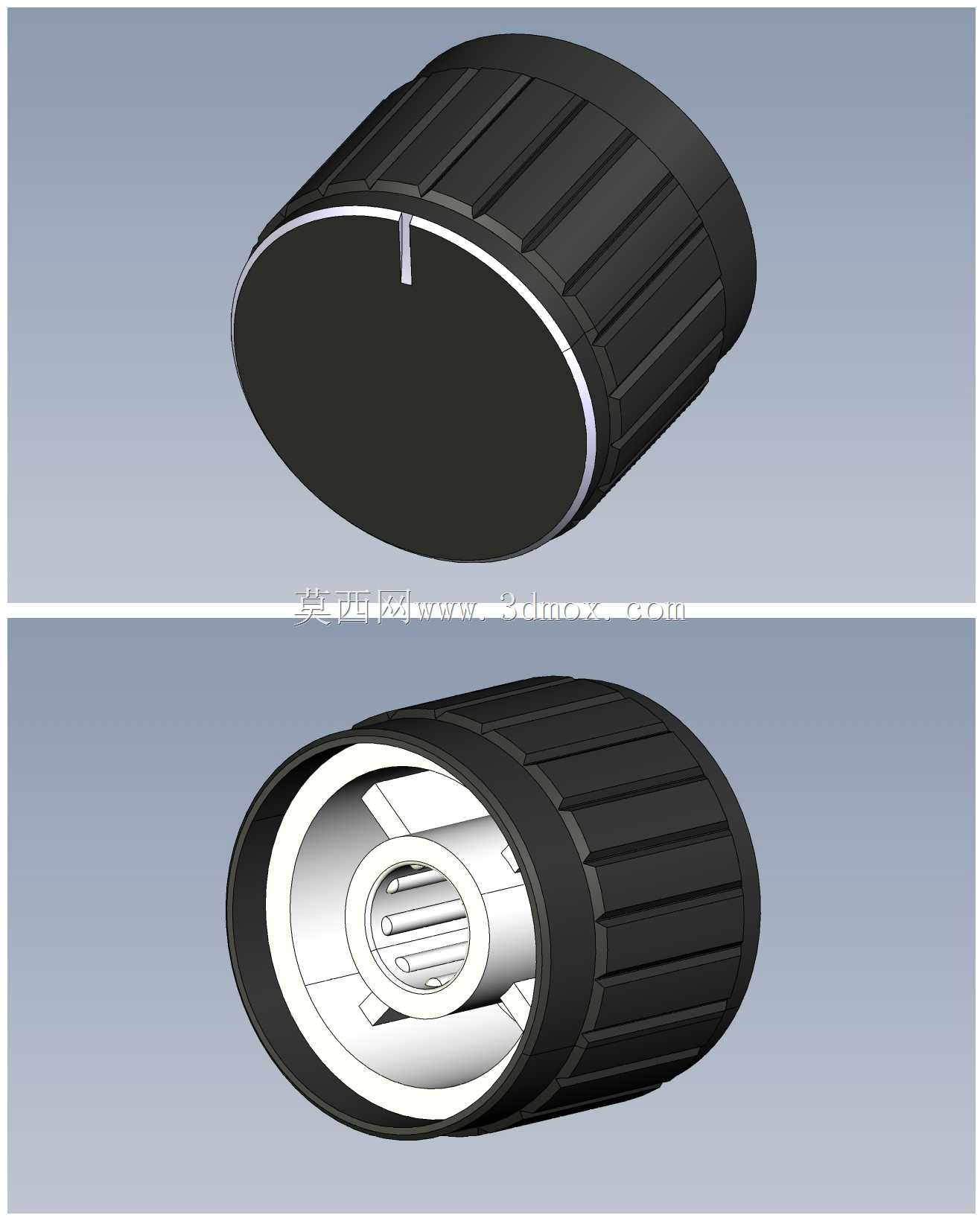

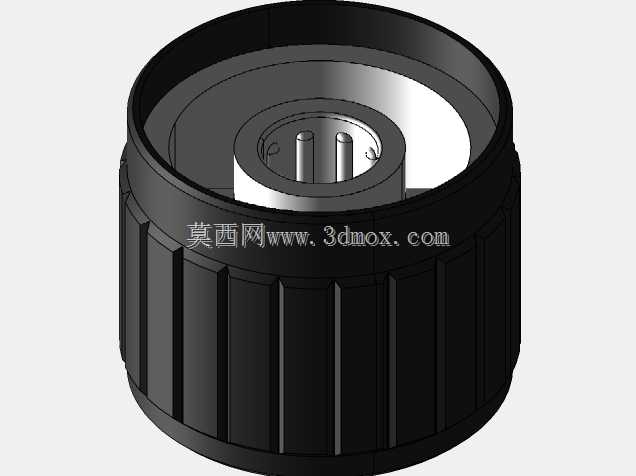

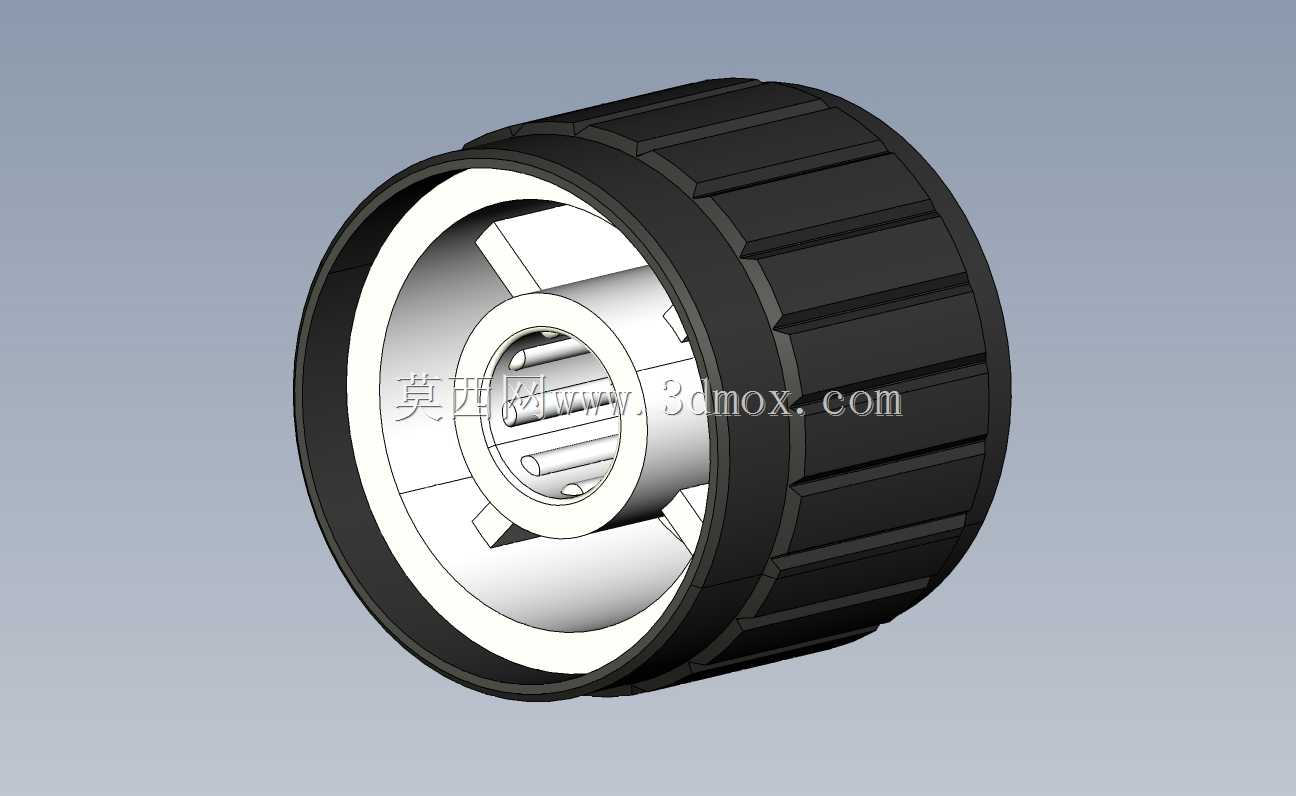

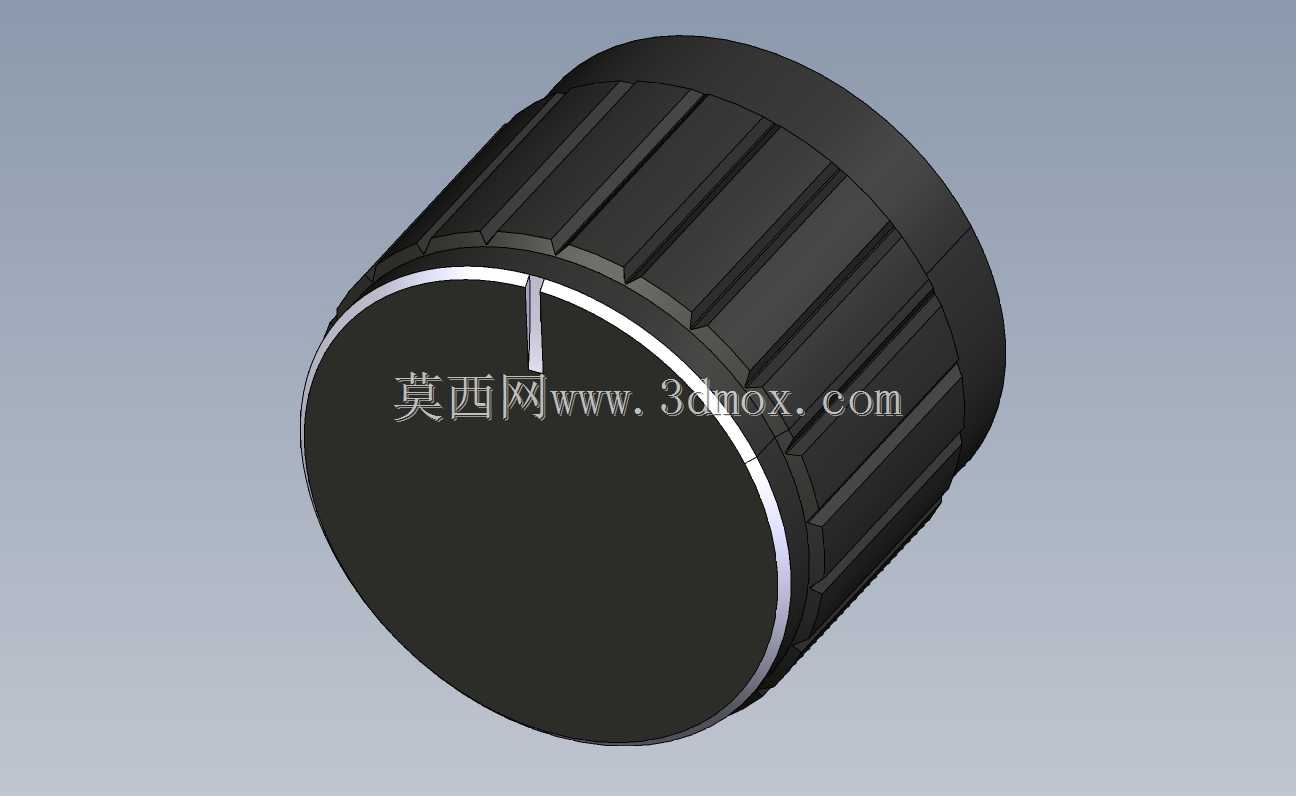

在功能特性设计上，这款旋钮采用铝外壳搭配塑料中心嵌件的复合结构，外部铝质壳体兼顾了握持的质感与长期使用的耐磨性能，表面做了竖向防滑筋条处理，即便操作人员手上带有薄汗或者佩戴薄型劳保手套，也能稳定转动旋钮不会出现打滑问题，边缘做了圆弧收边处理，日常操作接触时不会刮蹭操作人员的手部，提升长时间操作的舒适度。内部塑料中心嵌件做了与轴径匹配的卡槽结构，能够紧密卡合在电位计的d型轴上，转动过程中不会出现空转、打滑的问题，保证旋钮转动角度与电位计参数变化的精准对应，避免调节虚位影响参数调整的精度。

设计过程中充分考虑了面板安装的实际边界需求，整体外径控制在21mm，旋钮自身轴向长度为17mm，适配的轴径为6mm，安装时仅需要在面板上开出对应尺寸的轴孔，将旋钮对准电位计轴体按压卡合即可完成装配，不需要额外的固定螺丝或者锁紧结构，装配流程简单高效，能够适配市面上多数常规规格的面板安装型电位计。中心尺寸的设计预留了合理的公差余量，即便不同批次的电位计轴体存在小幅尺寸偏差，也能顺利完成装配，同时保证卡合的紧固度，长期反复转动调节也不会出现松脱、移位的问题。

在实际使用场景中，这款旋钮的转动阻尼经过适配设计，既不会因为阻尼过松导致误触移位，也不会因为阻尼过大造成操作费力，能够让操作人员精准感知转动的角度变化，配合面板上的刻度标识即可快速完成目标参数的调整。外部铝壳的设计也提升了部件的抗老化性能，在工业车间存在少量油污、粉尘的环境下也能长期保持外观完整与结构稳定，塑料中心嵌件则具备一定的形变缓冲能力，安装按压时不会因为硬接触造成轴体或者旋钮自身的损坏，两种材料的搭配兼顾了使用质感、结构强度与装配便利性，能够满足多数常规工控、电子设备的调节旋钮使用需求。
