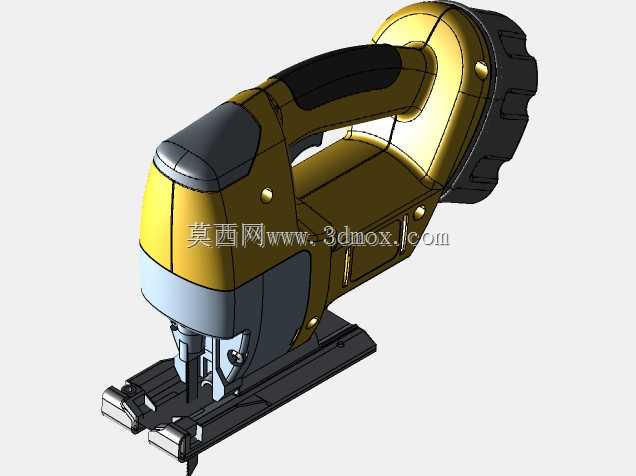

充电式手持曲线锯结构设计方案

这款充电式手持曲线锯主要面向家装施工、木工DIY、金属薄板加工、广告板材裁切等场景，在室内装修作业中，工人可借助它完成木质吊顶造型裁切、复合地板曲线修边、石膏板异形开孔等操作，无需受电源线长度限制，能灵活穿梭于不同作业区域；在钣金加工场景中，更换对应锯条后可对薄铝板、彩钢板进行曲线轮廓裁切，适配小型加工件的个性化修型需求；在手工创作与小型工坊作业中，它也能满足亚克力板、PVC板、密度板的异形切割需求，适配文创产品制作、模型加工等精细化作业场景。

从实际用途来看，这款曲线锯核心功能是完成不同材质板材的直线与曲线切割作业，相比传统直线锯切工具，它能实现小半径转弯切割，可加工出复杂的弧形、异形轮廓，无需额外搭配铣削设备就能完成常规造型裁切，作业时锯条做上下往复运动，配合底部可调式底板，可根据作业需求调整切割角度，完成斜切、垂直切等不同角度的加工需求，适配不同工况的裁切要求。

产品功能设计上，采用一体化锂电供电结构，将电池包集成在机身后端，平衡整机重心，长时间手持作业不易产生疲劳感；手柄区域采用贴合人体手掌弧度的包覆式设计，握持区域做防滑纹理处理，作业时能有效降低震动传递，提升操控稳定性；机身前端设置锯条快换结构，无需额外工具即可完成不同材质锯条的更换，适配木材、金属、塑料等不同材质的切割需求；机身侧面设置排屑通道，作业时可将切割产生的木屑、碎屑向侧方排出，避免碎屑遮挡切割标线，提升切割精度。

设计思路层面，整机采用人机工程优先的设计逻辑，将握持区域设置在整机重心正上方，作业时手腕无需承受额外偏心力矩，降低长时间作业的劳损风险；外壳采用高强度工程塑料材质，内部设置加强筋结构，在保证结构强度的同时控制整机重量，兼顾耐用性与便携性；传动结构做密封式设计，可阻挡切割产生的粉尘进入内部传动组件，提升设备使用寿命；底部底板采用耐磨金属材质，可沿工件表面平滑滑动，避免划伤工件表面，同时底板带有刻度标识，方便作业时把控切割深度与角度。

外形尺寸与安装边界方面，整机长度控制在260mm左右，机身最高处高度为200mm，不含电池包的裸机重量控制在1.8kg以内，适配大多数成年人单手握持操作；底部底板的接触面积为120*80mm，作业时可稳定贴合工件表面，最小转弯切割半径可达15mm，能完成小尺寸异形轮廓的加工；电池包采用卡扣式安装结构，与机身连接的安装边界尺寸为65*45mm，更换电池时只需按压卡扣即可完成拆卸，适配同规格不同容量的电池包，满足不同时长的作业需求；锯条安装位置位于机身前端中心线上，安装位的夹持行程为20mm，可适配长度75-100mm的通用T型曲线锯条，无需定制专用配件，降低后期使用成本。
