彩弹发射器结构拆解三维设计作品

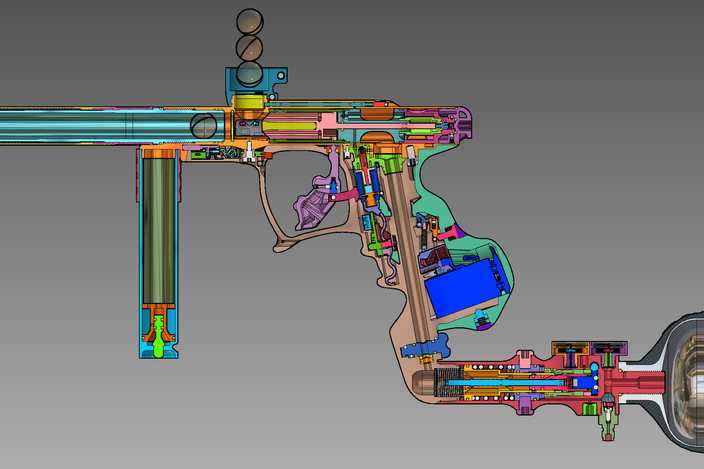

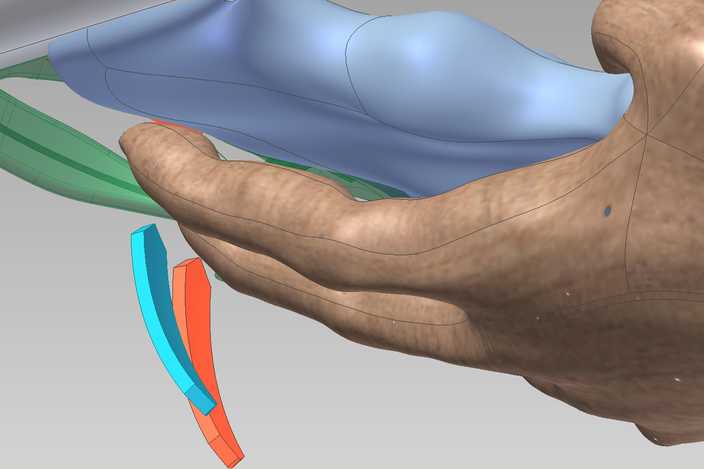

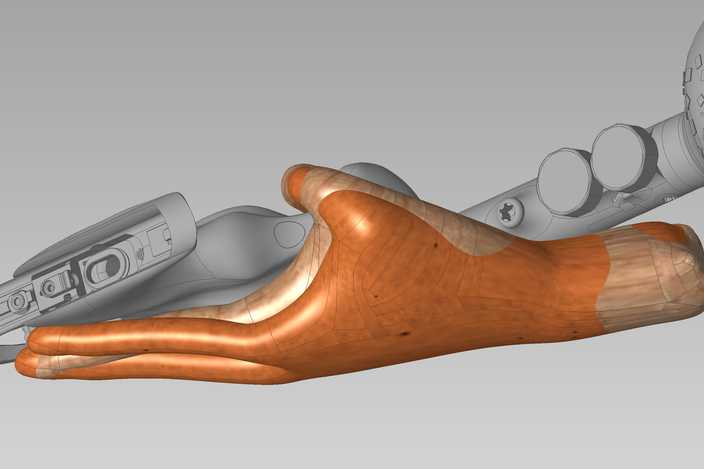

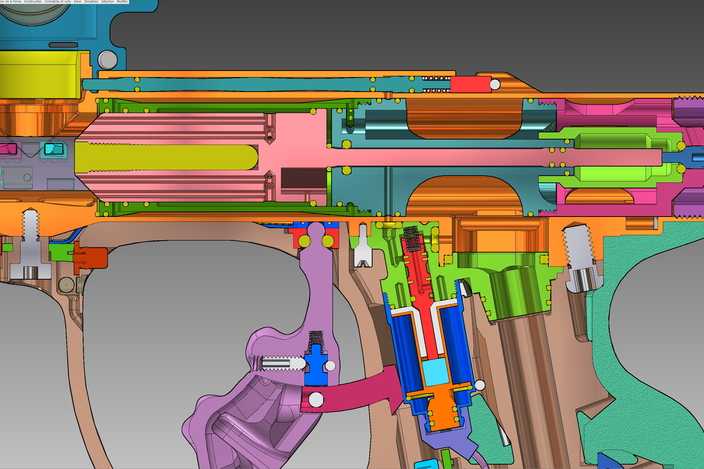

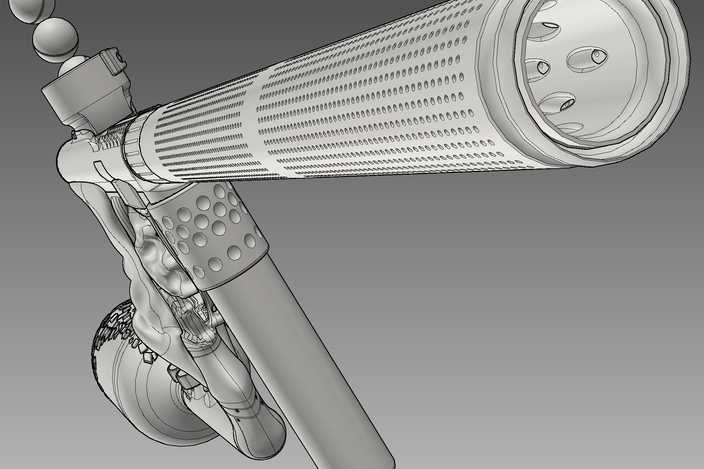

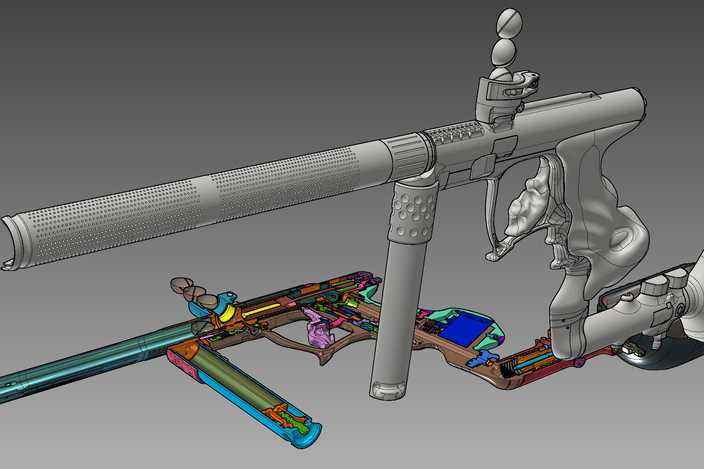

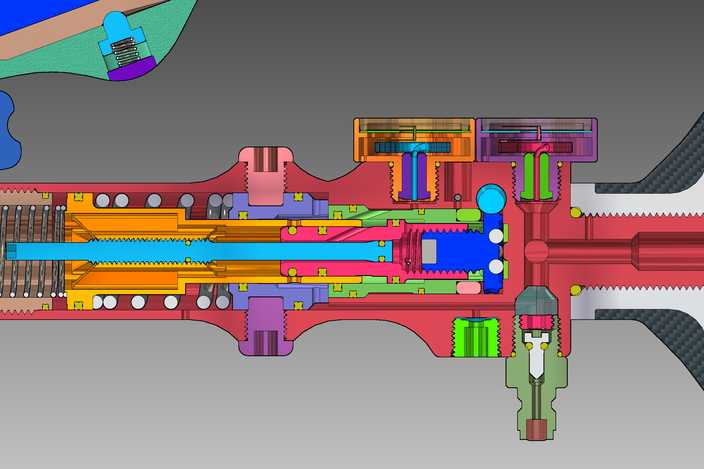

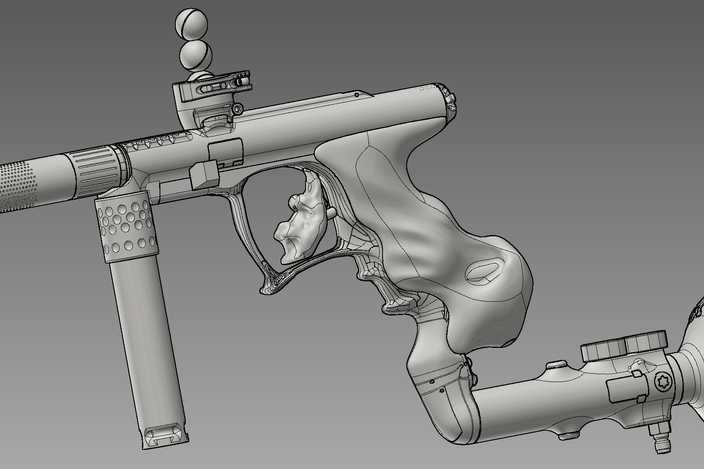

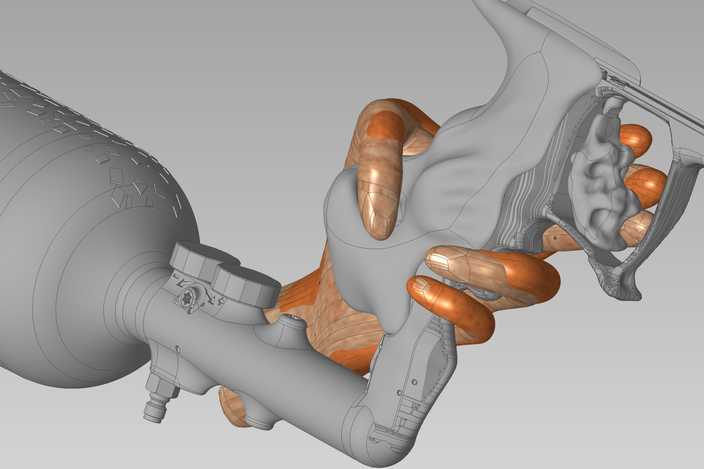

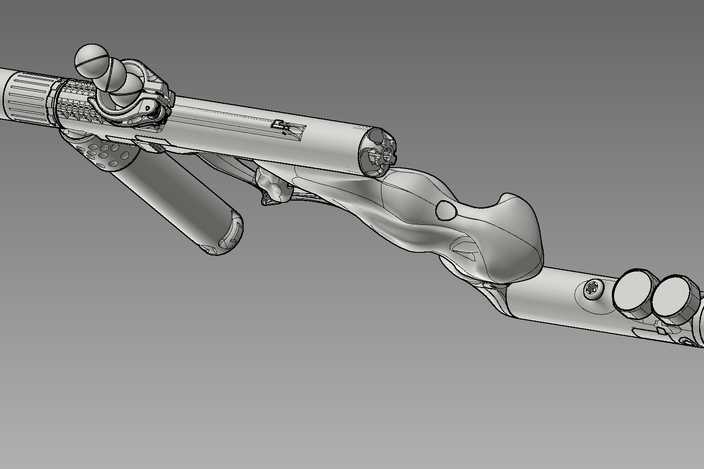

本作品围绕彩弹运动使用的气动发射器展开三维设计，采用多软件协同建模完成整体与内部结构的完整呈现。建模过程中首先对发射器的整体外形进行轮廓搭建，精准还原长筒式发射管、人体工学握把、前置支撑握把以及顶部瞄准调节结构的外部形态，对发射管表面的防滑纹理、握把处的人体工学曲面做了精细化的曲面建模处理，保证外观还原度的同时兼顾结构合理性。在内部结构设计上，作品采用爆炸拆解的呈现方式，将发射器内部的气动输气组件、弹簧复位结构、弹夹供弹通路、扳机击发联动结构逐一拆分建模，每一个内部零件都按照实际装配关系进行位置排布，清晰展现各部件之间的传动逻辑：从气路的密封衔接、击锤的运动行程，到供弹机构的卡弹、送弹、入膛动作路径，都通过精准的尺寸约束完成建模，各零件之间预留了合理的装配间隙，符合实际机械加工与装配的公差要求。材质渲染阶段，针对不同部件的材质特性做了区分设置：金属发射管、内部击发结构件赋予哑光金属材质，还原铝合金、钢材零件的磨砂金属质感，对密封胶圈、气动管路、握把护片等非金属部件，分别赋予橡胶、工程塑料、透明耐压管路的对应材质，透明管路部分调整了折射与透光参数，能够清晰展现内部气路的走向。设计过程中兼顾了外观造型与内部功能结构的统一，既保证外部握持的人机工程合理性，也通过拆解视图完整呈现气动彩弹发射器的工作原理，所有零件的建模都遵循可装配、可验证的设计原则，各联动部件的运动行程都经过参数化校验，能够直观展现击发过程中各零件的运动配合关系，完整呈现这类气动运动器材的结构设计逻辑。
