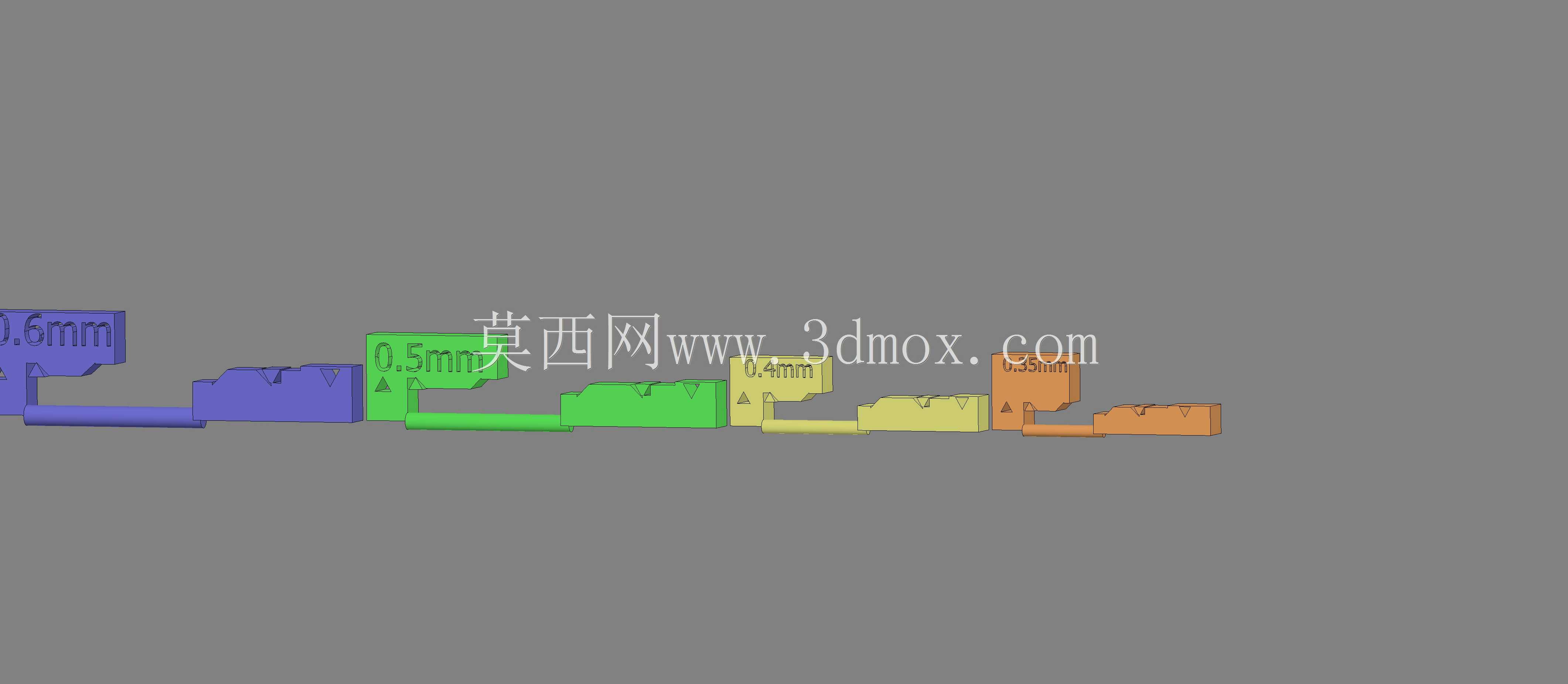

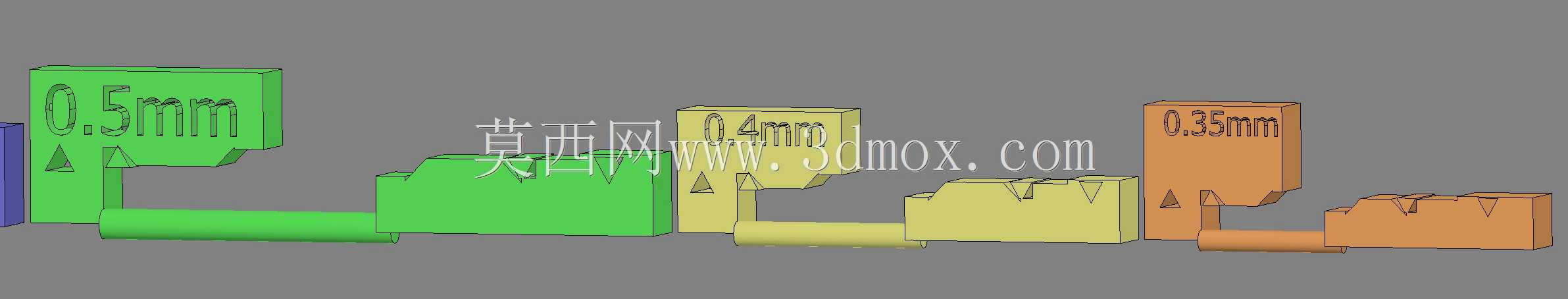

多规格间隙检测塞尺组三维结构

　　在机械装配、设备检修、工装调试的现场场景里，塞尺是一线装配钳工、设备运维人员手边离不开的基础检测工具，这套多规格塞尺组的三维结构，完全贴合现场实际使用的需求做了细节设计。不同于单片零散塞尺易丢失、规格查找效率低的问题，这套塞尺采用铰接式串联结构，所有不同厚度的检测片通过端部的圆柱销轴铰接成整体，使用时可以根据需要的间隙值，单独抽出对应厚度的检测片，也可以组合多片叠加得到需要的检测厚度，不用时所有检测片可以绕销轴转动收拢成整齐的一摞，方便放入工具包随身携带，不会出现零散塞片遗失的问题。从功能特性来看，这套塞尺组覆盖了0.35mm、0.4mm、0.5mm三个常用的小间隙检测规格，对应机械装配里常见的轴承游隙检测、导轨配合间隙校验、

　　法兰密封面间隙核查、齿轮啮合侧隙测量等场景的需求，每个检测片的测量端都做了薄边倒角处理，避免检测时锋利的边缘刮伤工件配合面，也能更顺畅地插入待检测的间隙位置，不会因为端部棱角卡滞影响测量的准确性。设计过程中，每个检测片的本体都做了厚度方向的等公差控制，整个测量工作面的平面度控制在0.005mm以内，厚度偏差不超过0.01mm，保证测量结果的可靠性；检测片的手持端做了加厚处理，比测量端厚度高出2mm左右，既方便操作人员捏持施力，也能避免薄测量片长期受力出现弯折变形，延长工具的使用寿命。每个检测片的手持端表面都做了清晰的厚度标识，采用凹陷刻字的方式，不会因为长期摩擦导致标识磨损模糊，现场作业时不用反复核对规格，能快速找到需要的检测片，

　　提升作业效率。从安装边界和外形尺寸来看，整套塞尺收拢后的整体外形尺寸控制在长120mm、宽20mm、厚度15mm以内，和日常使用的美工刀尺寸接近，占用工具存储空间极小；端部的铰接销轴采用过盈配合固定在最外侧的两片固定端片上，中间的活动检测片和销轴之间采用间隙配合，转动时阻尼适中，不会出现检测片随意晃动散落的问题，也不会因为阻尼过大导致翻折检测片时费力。在实际使用场景中，这类塞尺不仅用于常规的机械装配间隙检测，在模具调试过程中，也可以用来检测分型面的贴合间隙、滑块与导槽的配合间隙；在电气设备安装中，还可以用来检测高压柜触头的接触间隙、母线连接的贴合缝隙，适用场景覆盖了机械制造、设备运维、模具调试、电气安装等多个工业领域。

　　设计时还考虑了不同使用场景的耐用性需求，检测片的边缘都做了倒钝处理，没有尖锐的毛刺，避免操作人员使用时被划伤；铰接位置的端部做了封边处理，不会出现销轴脱出导致检测片散落的问题。不同于市面上部分塞尺片过薄容易弯折的问题，这套塞尺的每个检测片都在测量端做了渐变加厚的过渡结构，从测量端的标准厚度平滑过渡到手持端的加厚结构，既保证了测量端的厚度精度，也提升了整个塞片的结构强度，即使检测时施加一定的推力，也不会出现塞片弯折变形的问题，长期使用也能保持测量精度。在三维建模过程中，每个塞片的配合面都做了贴合校验，收拢状态下所有塞片的侧面保持齐平，不会出现个别塞片突出剐蹭工具包的问题；转动过程中每个塞片的运动轨迹都做了干涉检查，翻折任意一片塞片时都不会和相邻的塞片发生卡滞，操作顺畅度完全符合实际使用的操作习惯。
