螺线管电磁线圈磁场可视化结构

　　在电磁实验教学、低压电磁元件研发、传感器标定场景中，螺线管电磁线圈是产生可控均匀磁场的核心执行部件，这款三维结构完整还原了带磁场路径示意的螺线管线圈实体，可直接用于电磁原理演示、磁场仿真边界参考、电磁执行器前期方案验证。从实际工程用途来看，这类带磁场可视化表达的线圈结构，常被用于高校物理电磁学实验装置搭建、小型电磁继电器的磁场分布校核、霍尔传感器标定工装的磁场发生单元设计，也可作为电磁吸盘、小型电磁推杆的核心线圈参考结构，帮助设计人员快速确认线圈绕制参数与磁场覆盖范围的匹配关系。

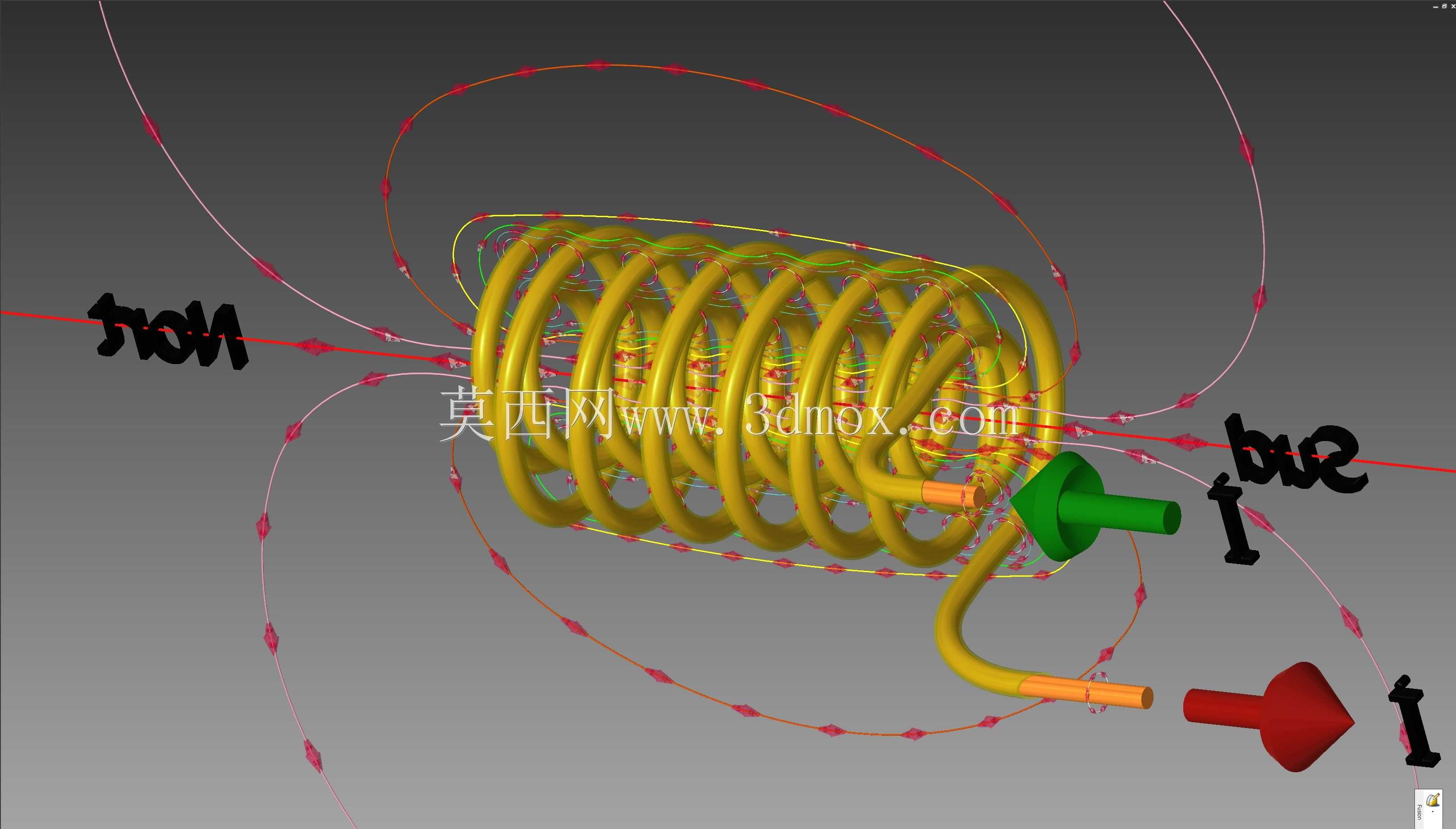

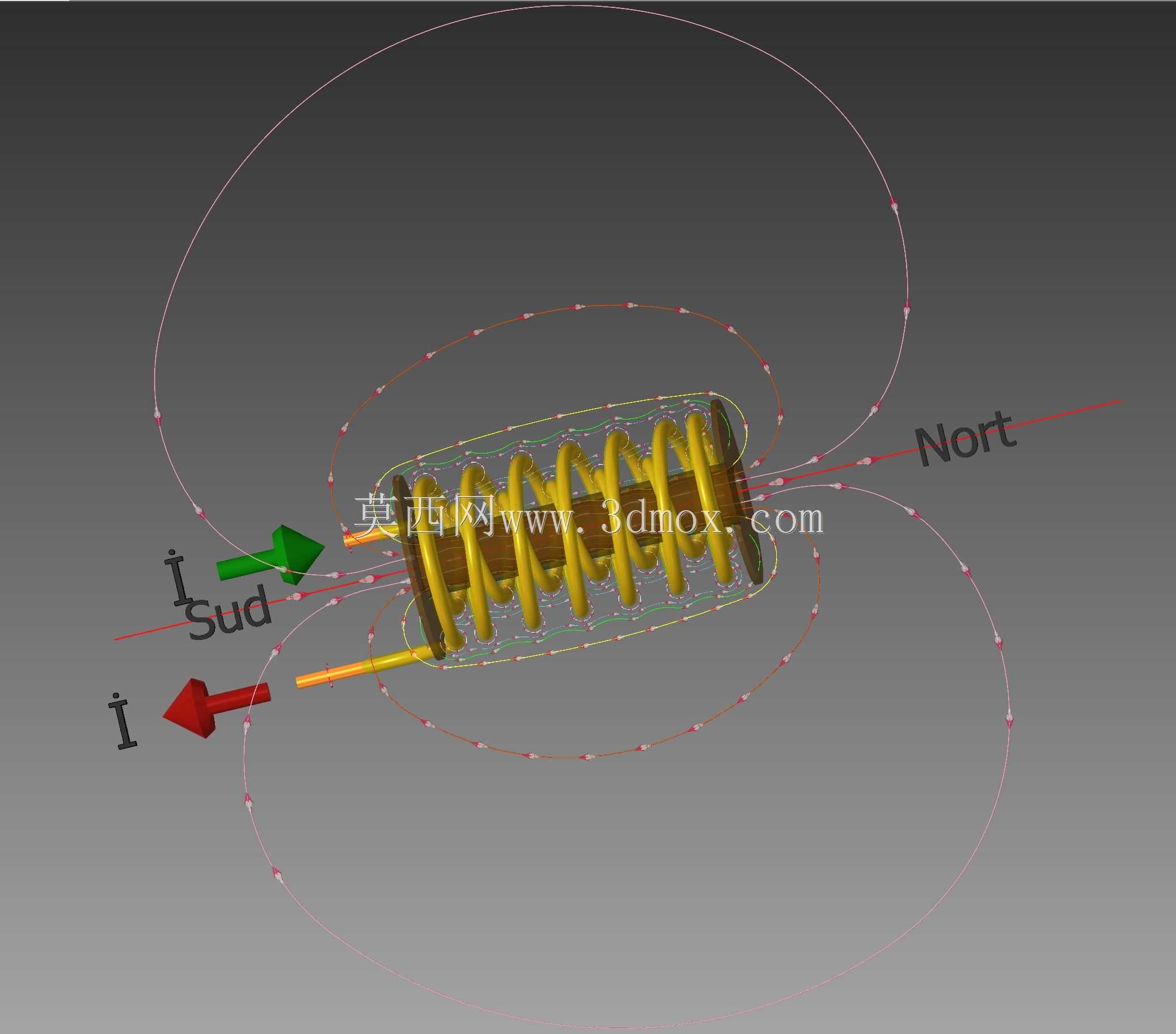

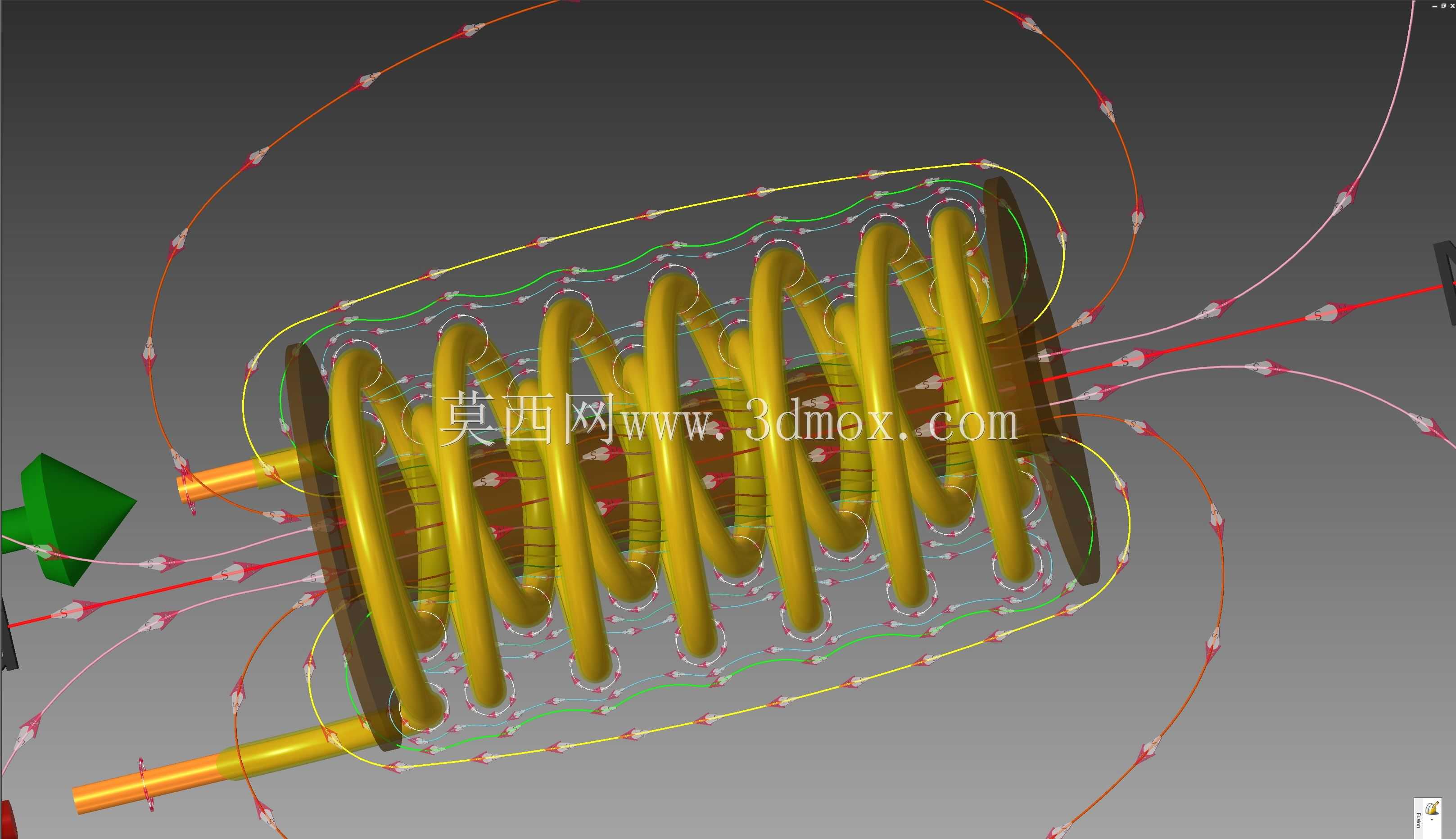

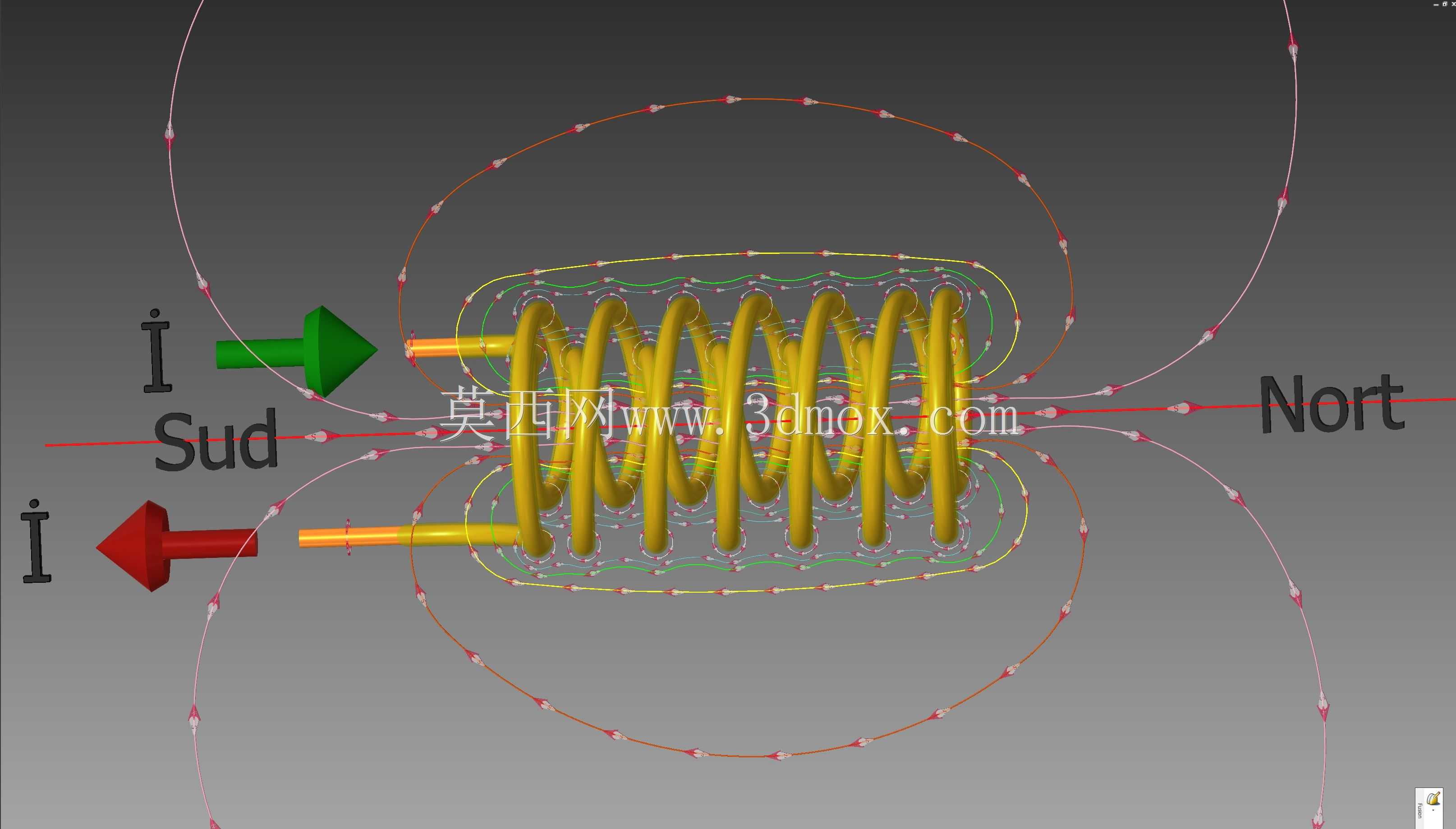

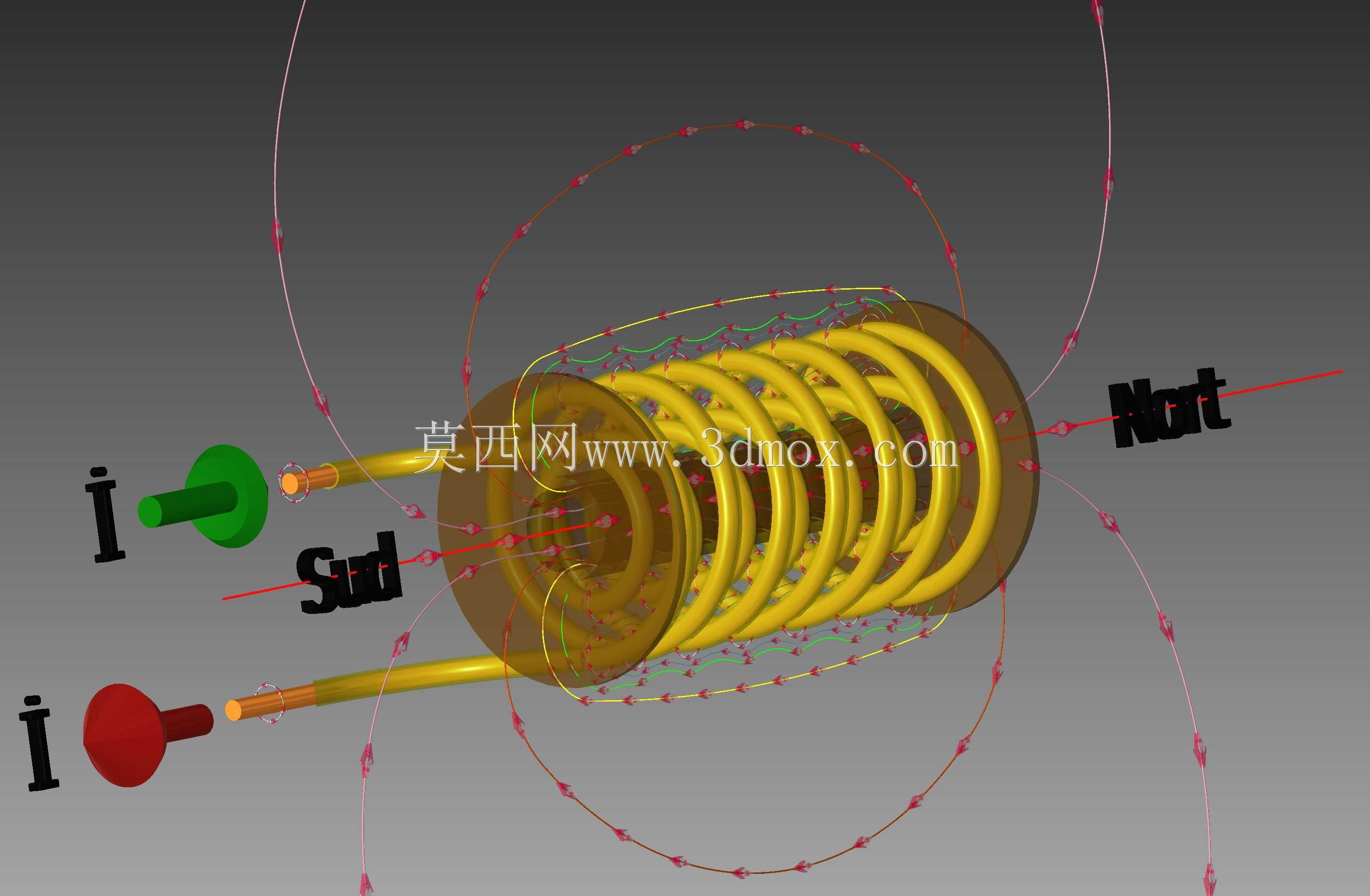

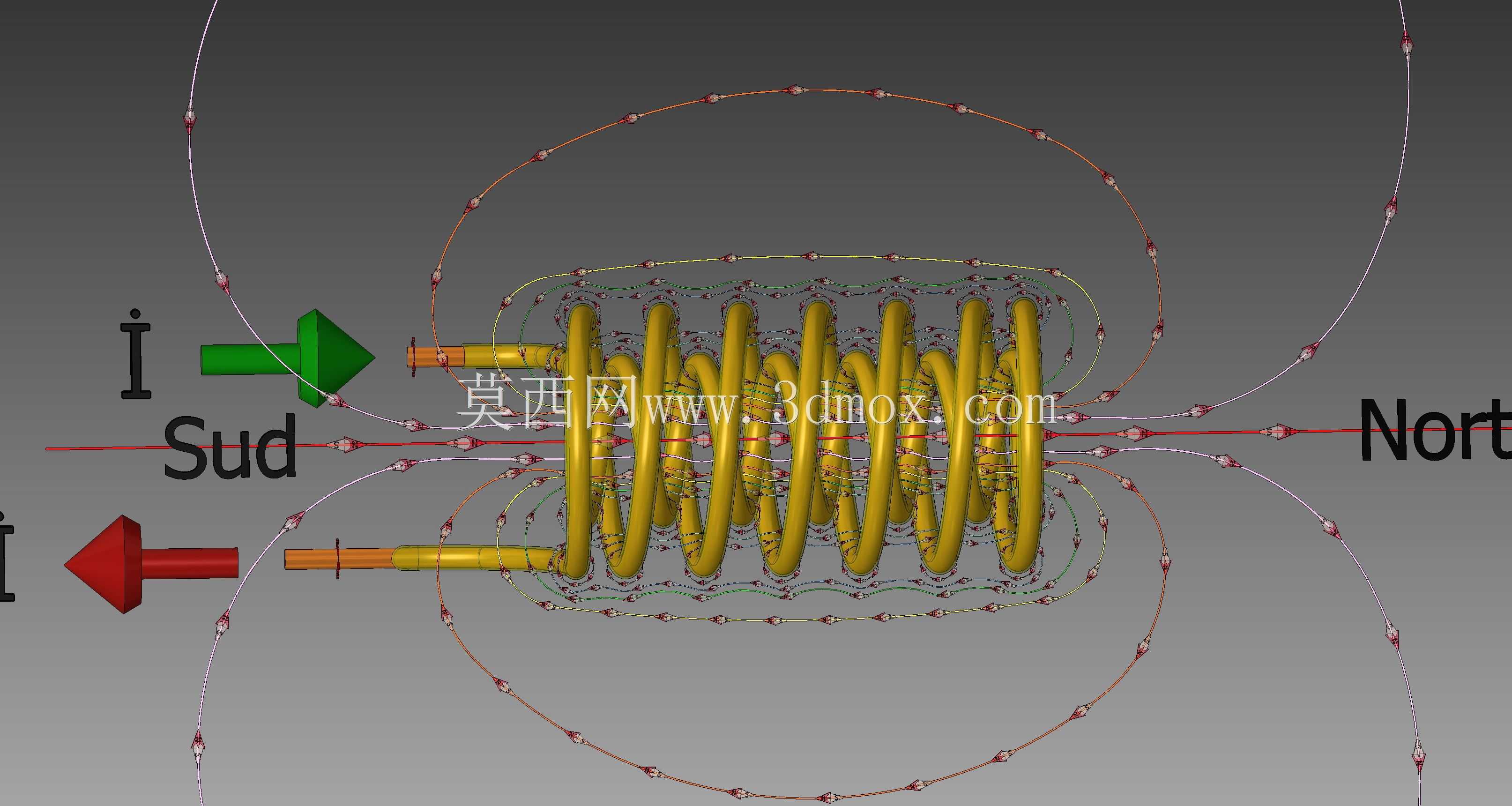

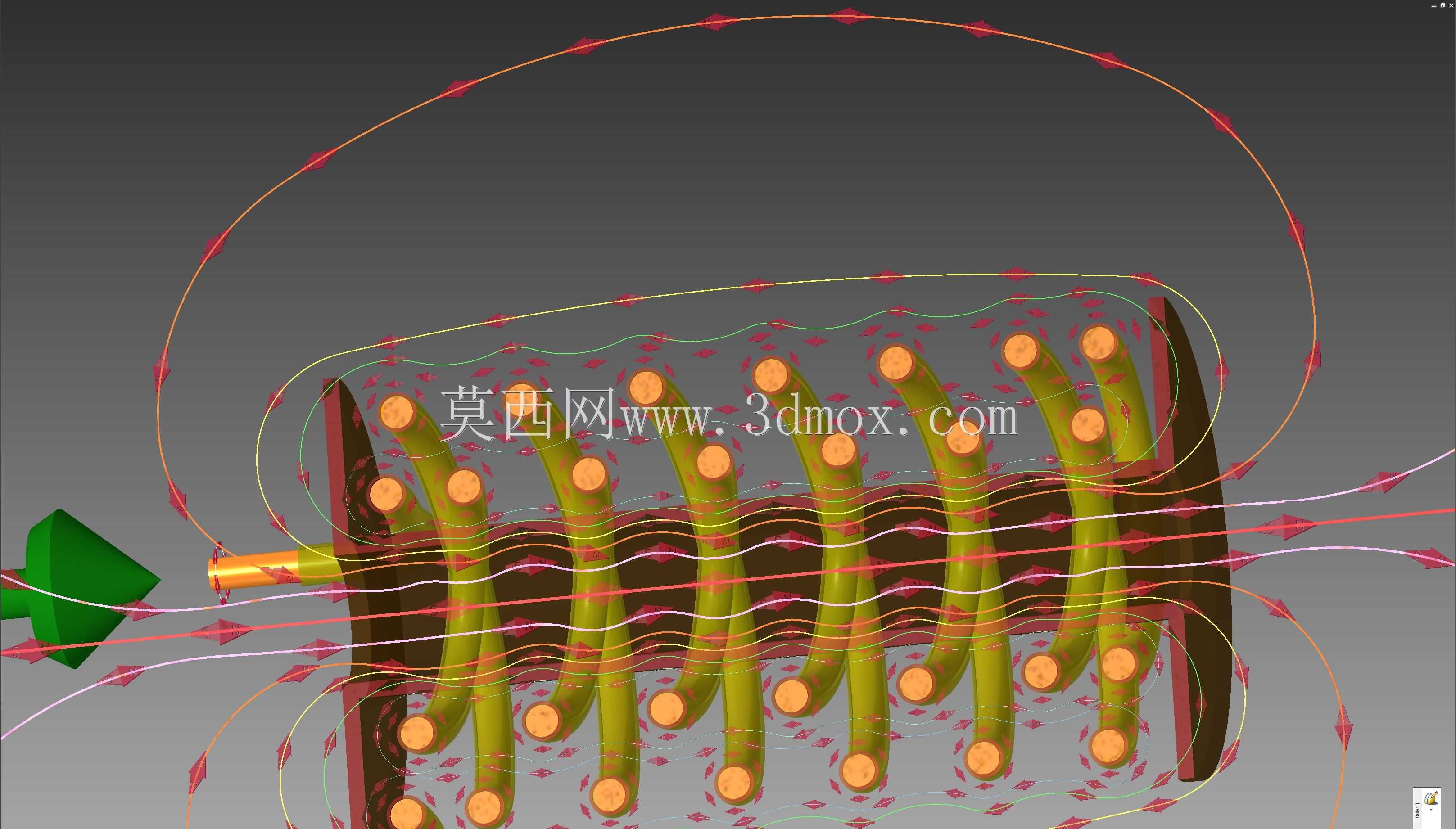

　　设计过程中，首先围绕螺线管的核心功能——产生轴向均匀磁场展开，线圈主体采用等节距螺旋绕制结构，绕线直径、匝间距经过匹配计算，保证线圈内部中心区域的磁场强度均匀度满足常规实验与元件测试需求，线圈两端引出的接线端做了硬接线端子结构，方便外部电源接入，避免多股漆包线直接引出容易出现的断线、接触不良问题。结构上额外增加了磁场路径的可视化示意线条，用带方向标识的流线标注出磁感线的闭合回路，清晰展示出螺线管通电后内部磁场轴向分布、外部磁场回流的完整路径，不同于常规仅展示线圈实体的模型，这种带磁场路径的结构能让设计人员、教学演示的受众直观理解磁场分布规律，不用额外叠加仿真云图就能快速判断磁场作用范围。

　　从安装边界与尺寸适配角度来看，线圈主体的螺旋段长度与内径比例按照常规长直螺线管的均匀磁场区间要求设置，保证中心段至少三倍内径长度的区域内磁场强度波动控制在允许范围内，两端的引出接线端分别沿径向与轴向延伸，预留了足够的接线操作空间，不会和外围安装支架、检测探头产生结构干涉。线圈端部的绿色绝缘固定座采用台阶式结构，既可以卡在安装板的定位孔内完成径向固定，也能通过端面的贴合面实现轴向定位，不需要额外设计复杂的压紧结构就能完成线圈的装配固定，适配教学实验台架、小型电磁设备内部的紧凑安装空间。

　　实际应用中，这类结构的线圈可通过调整绕线匝数、通入电流大小来调节中心区域的磁场强度，搭配不同的导磁内芯还能进一步提升磁场强度，适用于不同场景的磁场需求：在教学场景中，搭配铁屑、霍尔元件就能直观展示通电螺线管的磁场特性，帮助学习者理解电生磁的基本原理；在元件测试场景中，可作为标准磁场发生源，对霍尔传感器、磁阻元件的灵敏度、线性度进行标定；在小型电磁执行器设计中，可直接参考其绕线结构与固定方式，缩短电磁推杆、电磁锁的研发周期。结构设计时还考虑了线圈的散热需求，匝间预留了微小的均匀间隙，避免长时间通电时热量堆积导致漆包线绝缘层老化，引出线与线圈主体的衔接处做了圆弧过渡处理，避免绕线弯折角度过大出现漆包线破损、匝间短路的问题，这些细节处理都贴合实际工程应用中的可靠性要求，不是仅做外观展示的概念模型。
