小型倾斜式三轮作业运载车架结构

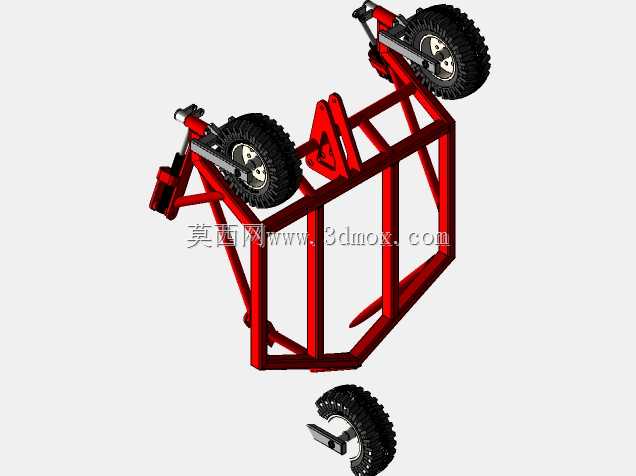

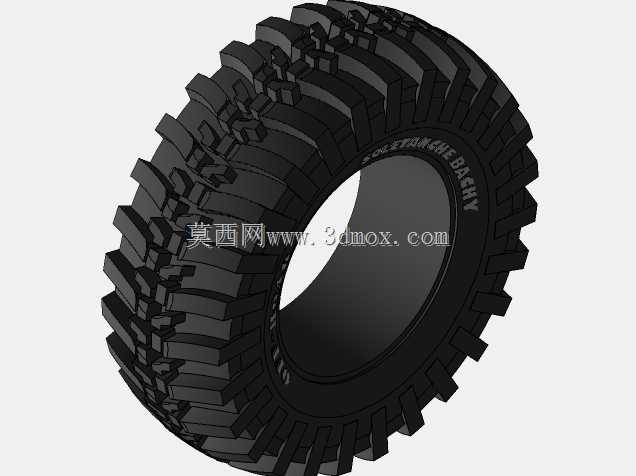

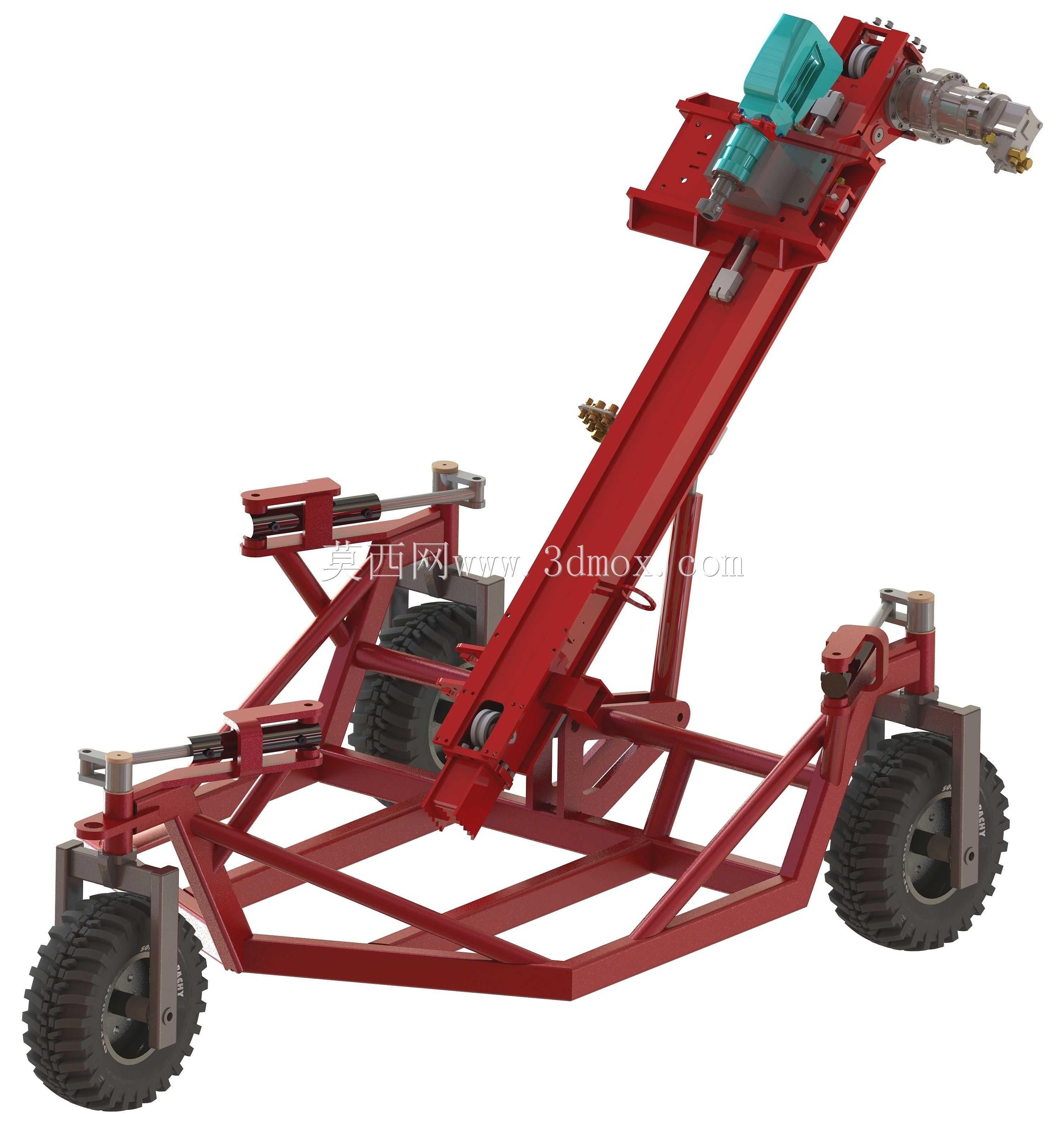

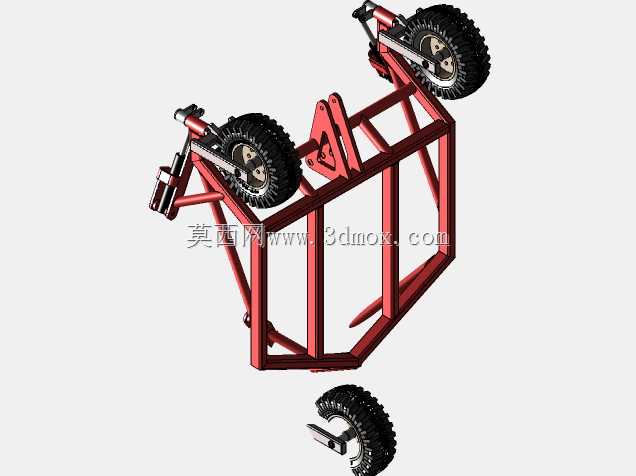

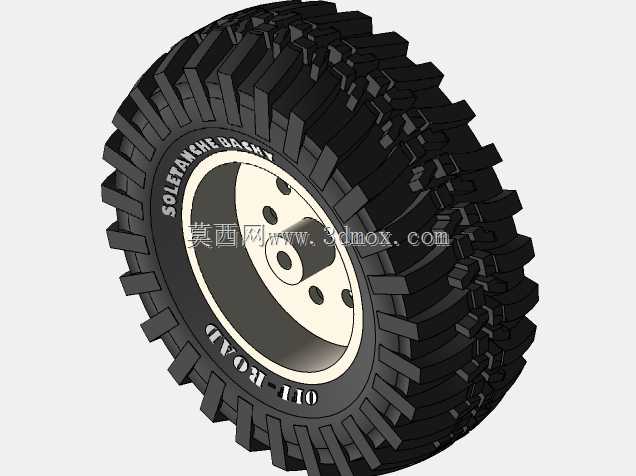

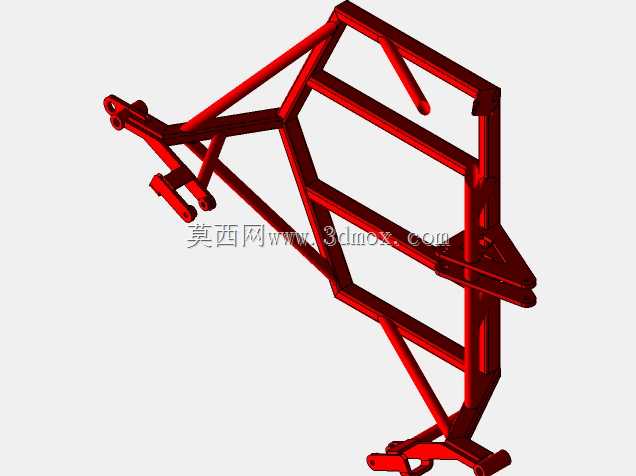

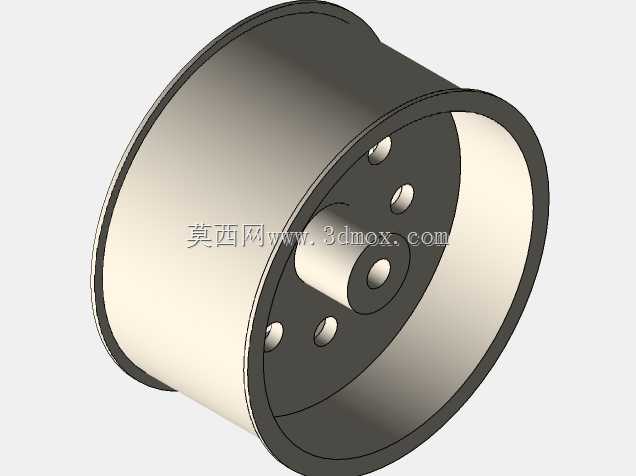

该轮式三轮作业底盘主要面向狭小场地内的短途物料转运、轻型作业机具搭载场景，可适配厂区内部周转、户外零散作业、山地农林区域轻载运输等多种使用环境，相比常规四轮运载设备，三轮布局拥有更小的转弯半径，能够在宽度受限的巷道、林间小道、施工边角区域灵活通行，解决狭窄空间内设备难以进入作业的痛点。底盘整体采用管式焊接框架结构，主承重梁选用矩形截面型钢拼焊成型，框架通过多组斜向支撑管形成三角稳定结构，在控制整体自重的前提下保证足够的抗扭、抗弯强度，能够承受非铺装路面行驶带来的交变冲击载荷，避免长时间颠簸作业出现结构开焊、变形的问题。前部采用单轮转向布局，转向立柱通过轴承座与主框架连接，转向操作力矩小，转向角度可达左右45度，配合后部双轮驱动的布局，最小转弯半径可控制在1.8米以内，适配狭小空间的转向需求；三个行走轮均选用大花纹深齿越野轮胎，胎面橡胶厚度充足，轮辋采用钢制冲压结构，能够在碎石、泥土、轻度起伏的非硬化路面稳定抓地，避免打滑陷车，轮胎与车架之间预留足够的跳动行程，可适配路面高度差在150毫米以内的起伏路况。车架中部设置的倾斜式承载梁为核心功能结构，梁体通过铰接支座与主框架连接，可沿铰接轴实现0-45度的角度抬升，梁体上部预留标准化安装孔位，可搭载钻孔机具、小型起重部件、农用作业机具等不同功能模块，倾斜机构配合手动锁止组件，可根据作业需求调整搭载机具的工作角度，无需额外搭建支架即可完成不同倾角的作业操作；梁体侧部设置的弹簧缓冲组件，可在梁体回落时提供阻尼缓冲，避免刚性冲击损坏搭载的设备部件。主框架下部预留了动力单元、传动组件、储物箱体的安装空间，安装边界尺寸控制合理，整体外廓长度不超过2.2米，宽度不超过1.2米，高度可根据搭载部件调整，空载状态下整体重心高度控制在0.6米以内，行驶及作业时的稳定性充足，即使在倾斜路面停靠作业也不易发生侧翻；各轮组的安装支座均采用加厚钢板焊接，轮轴处配置密封轴承，可阻挡粉尘、泥水进入轴承内部，降低日常维护频次，适配户外多尘、潮湿的作业环境。
