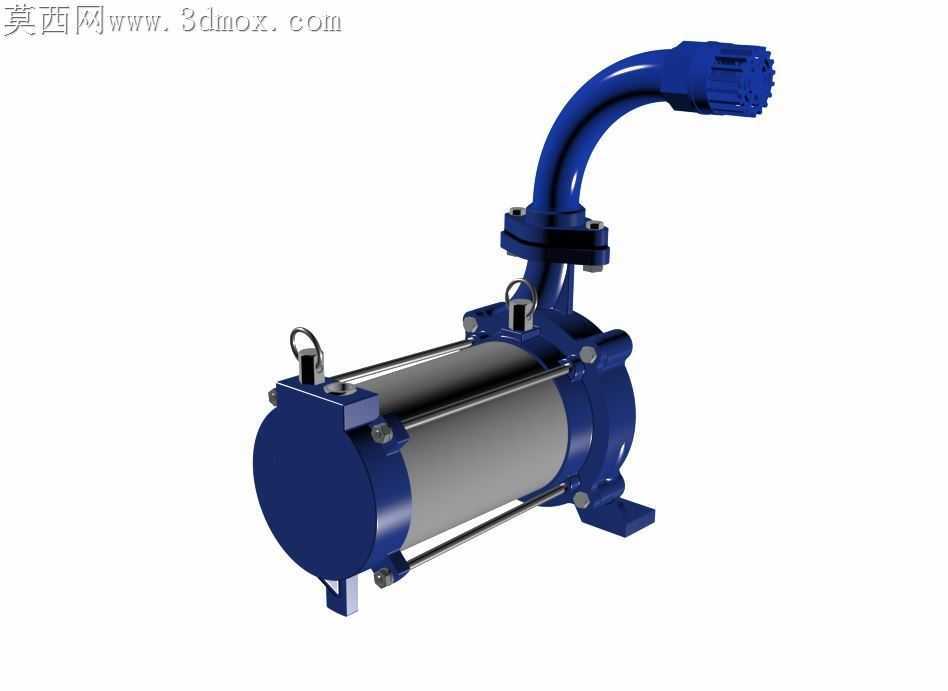

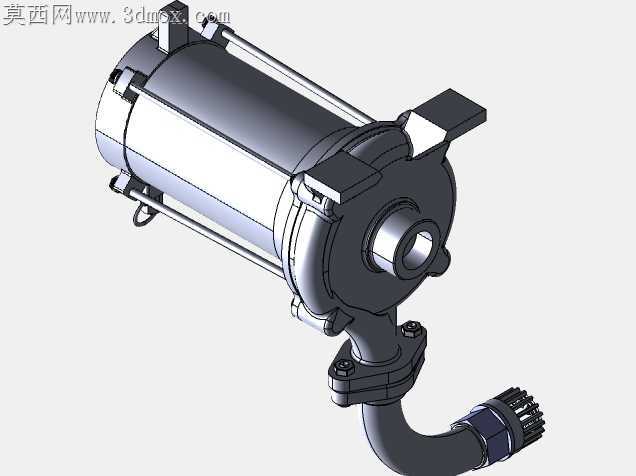

带吸入口弯管的潜水泵内部结构装配

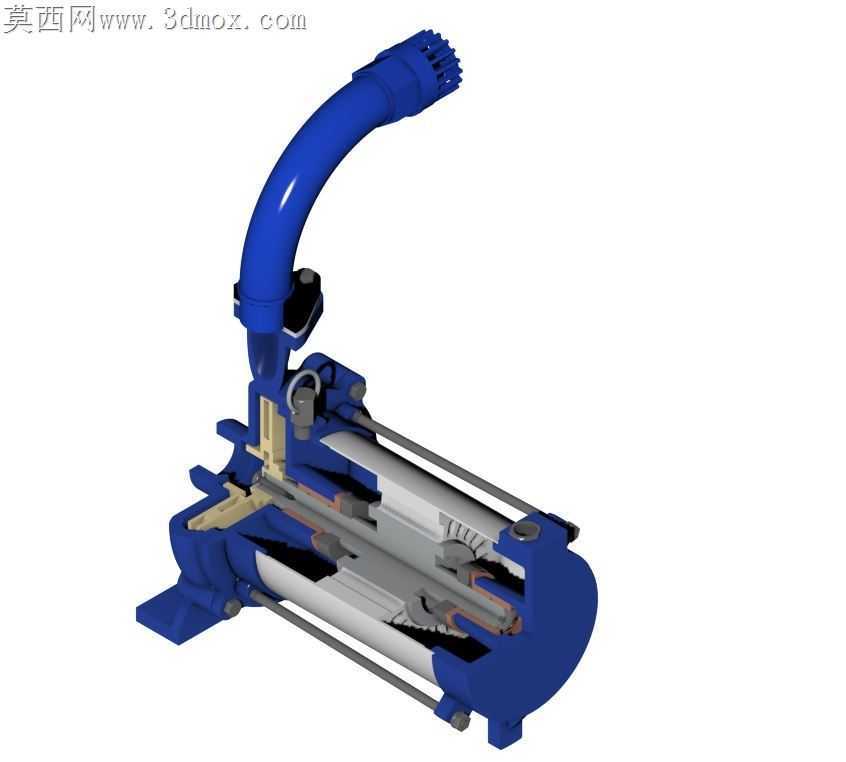

潜水泵长期浸没在水下工况运行，进水口杂物卡滞、绕组密封失效、连接法兰渗漏是现场返修率最高的三类问题，这套剖开式结构装配模型，完全围绕加工适配的核心需求搭建，每一处配合尺寸都对应实际量产中的工艺取舍。弯管吸入口端部的格栅采用等距斜切齿形，齿尖预留0.2mm的冲压脱模斜度，避免钣金冲压时出现毛刺挂扯水中纤维杂物，格栅与弯管的衔接处做了R3的圆弧过渡，没有直角积渣死角，减少进水阻力的同时，也避免长期运行后杂物堆积造成的通流面积衰减。泵体外壳的蓝色涂装对应实际铸铁件的环氧防腐层，壳体上的安装脚座特意加厚了2mm，预留出铸造时的砂芯偏移余量，脚座上的安装孔做了1mm的沉台，避免装配时螺栓头凸起磕碰安装基础，同时抵消铸件表面的平面度误差，不用额外二次铣削加工就能保证安装贴合度。内部的叶轮与泵腔的配合间隙控制在0.15mm到0.2mm之间，间隙过小会因为轴系窜动出现叶轮擦腔，间隙过大会造成容积效率下降，模型里特意把叶轮的叶片边缘做了0.1mm的倒角，对应精加工时的刀具圆角，不用额外做抛光处理就能减少水流的沿程损失。绕组部分的固定端做了环形的密封槽，槽宽比实际O型密封圈大0.3mm，既方便装配时密封圈顺利入槽，又能保证受压后密封圈有足够的形变空间填满缝隙，避免水下高压环境下渗水击穿绕组。连接泵体与电机端的拉杆采用两端细牙螺纹设计，螺纹收尾处做了退刀槽，避免装配时螺纹咬死，拉杆的光杆部分与壳体孔的配合选用间隙配合，公差带控制在H8/f7，既能保证装配时拉杆顺利穿入，又不会因为间隙过大造成泵体两端同轴度偏差。剖开面的位置特意选在过轴线的中心平面，没有截断任何一个核心配合面，能清晰看到每一处零件的衔接关系，法兰端面的密封槽位置、绕组的固定方式、叶轮与轴的键连接结构都完整呈现，加工时可以直接对照核对每一处配合尺寸，不用反复拆解二维图纸查找对应关系。管件与泵体的连接法兰处，螺栓孔采用跨中分布，避免安装时法兰对位出现偏差，法兰密封面做了水线纹理，对应实际加工时的车削纹路，不用额外加装垫片就能保证金属面贴合的密封效果。
