小型桌面级铝制CNC数控雕刻加工设备

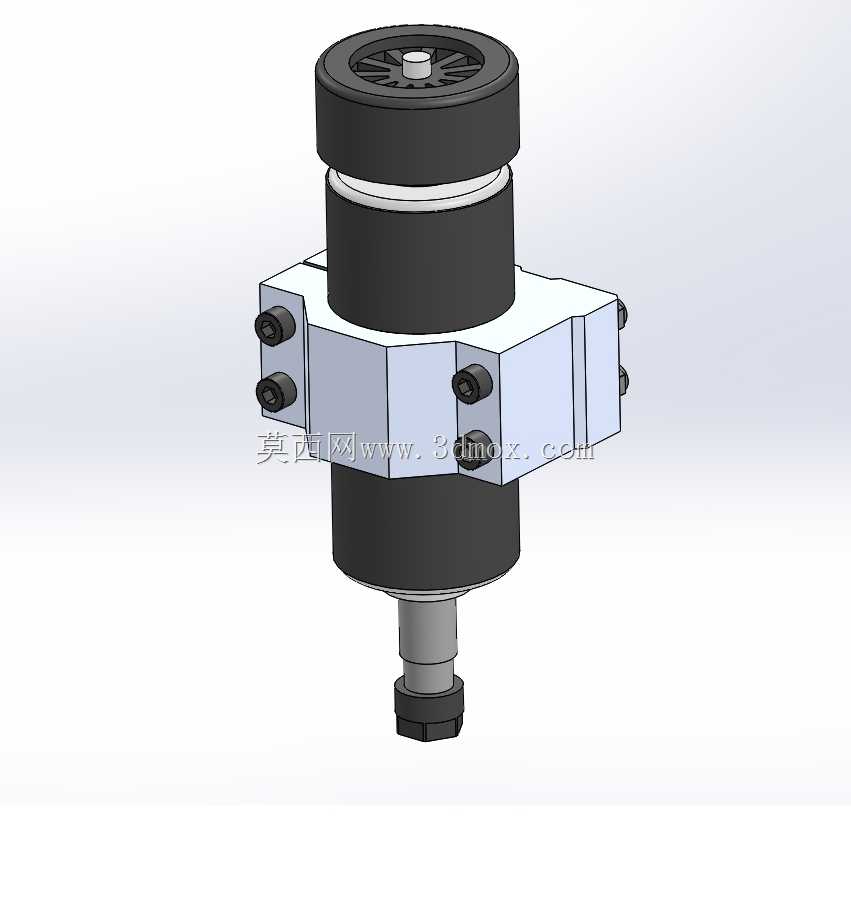

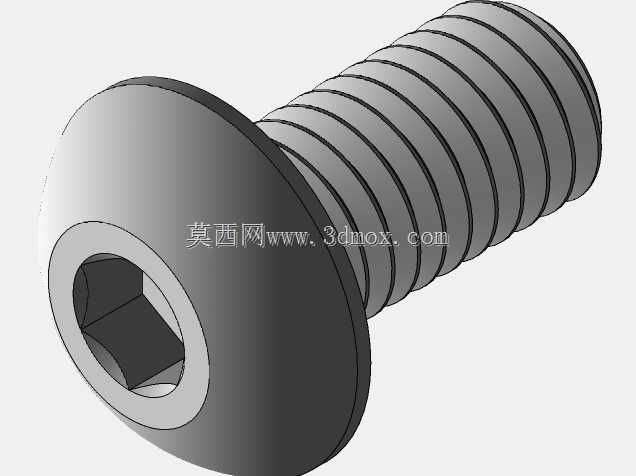

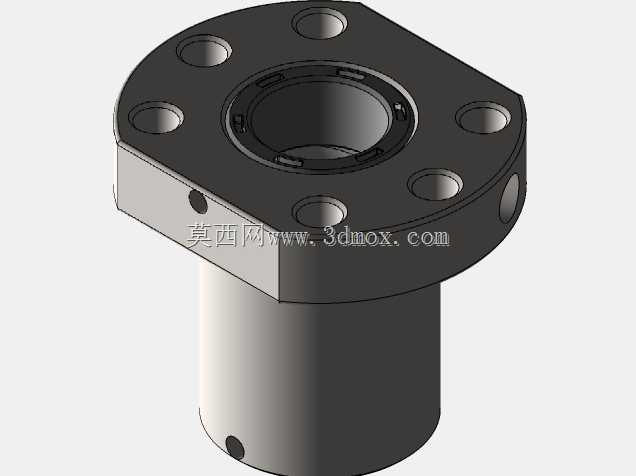

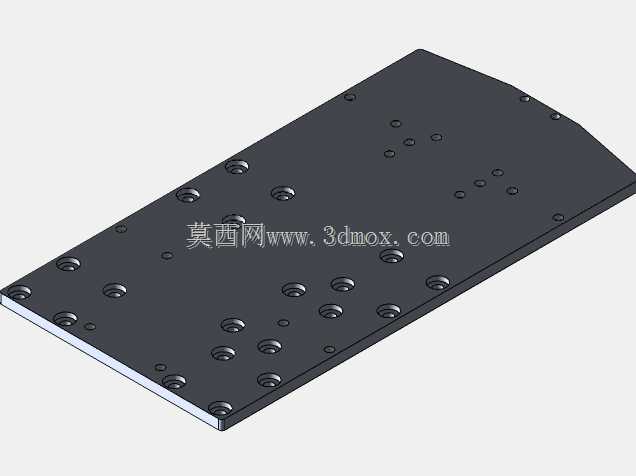

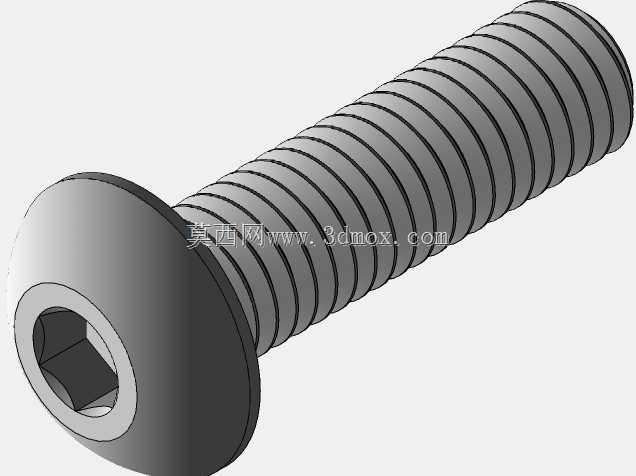

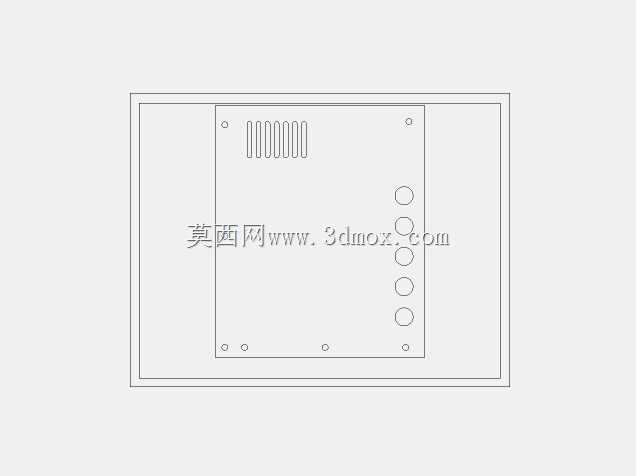

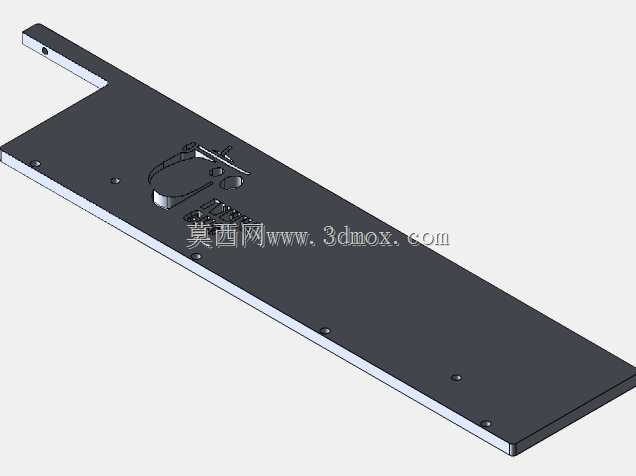

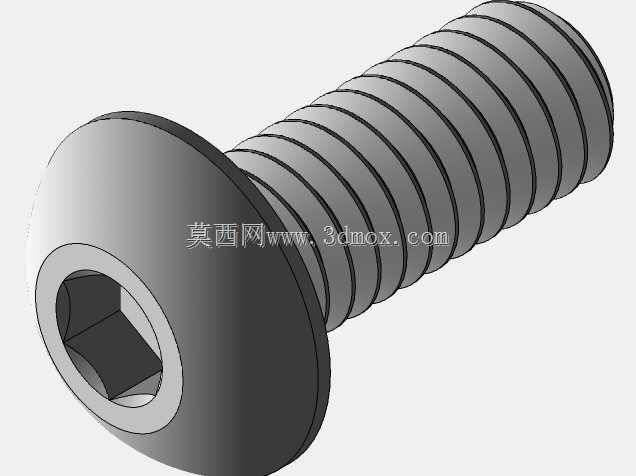

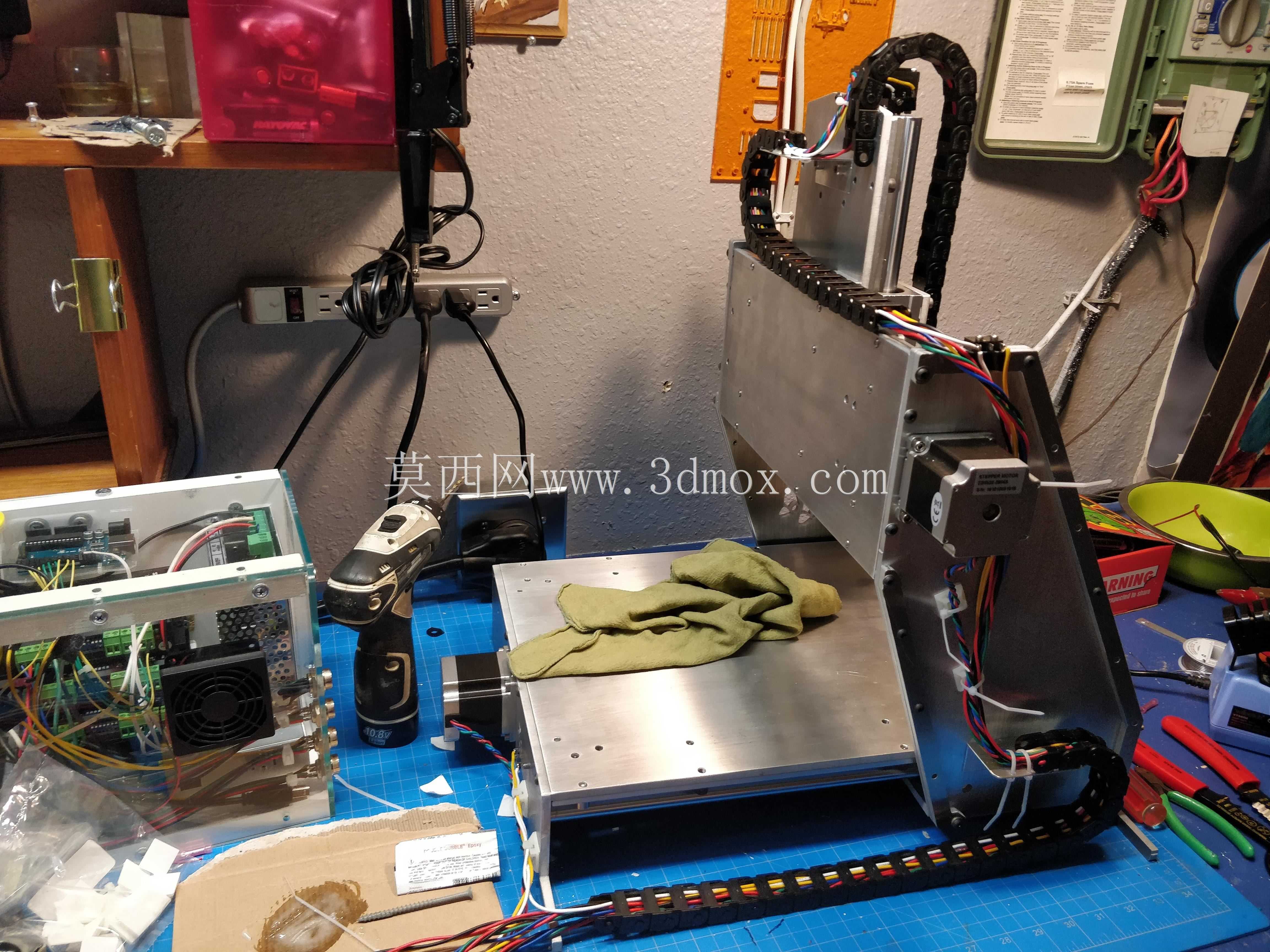

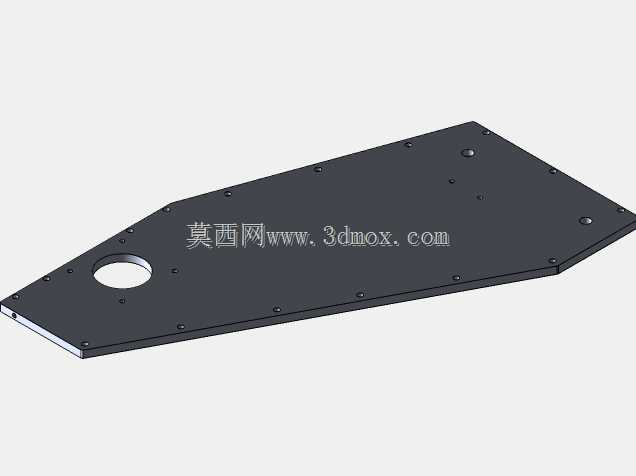

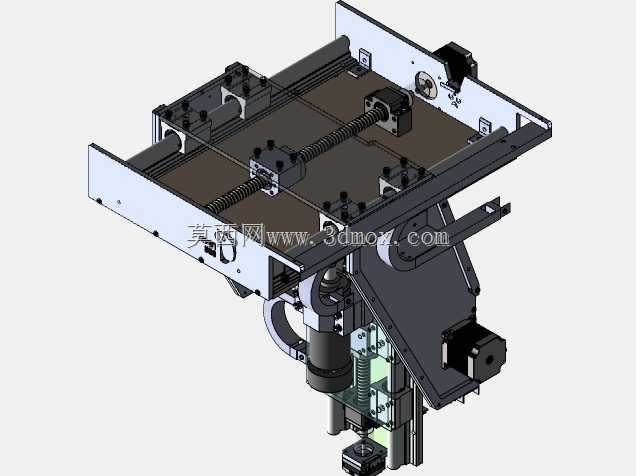

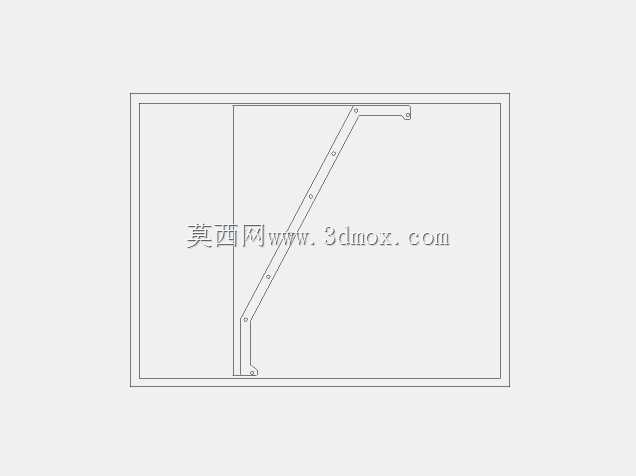

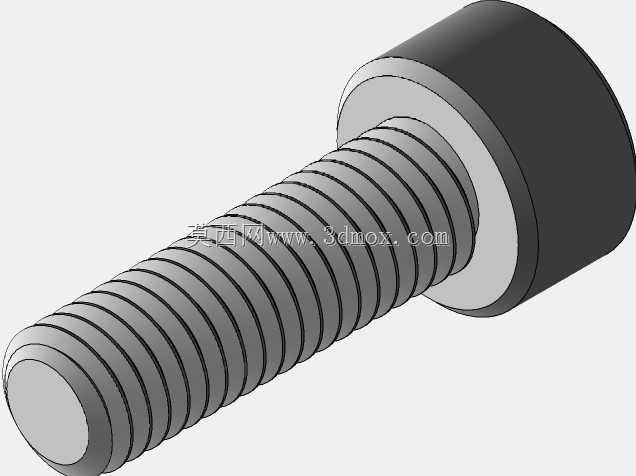

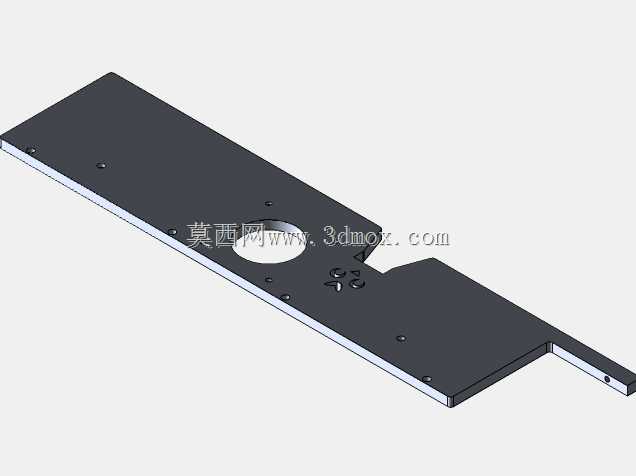

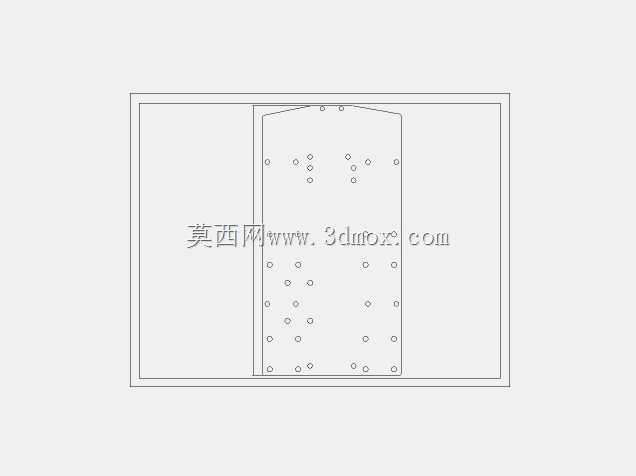

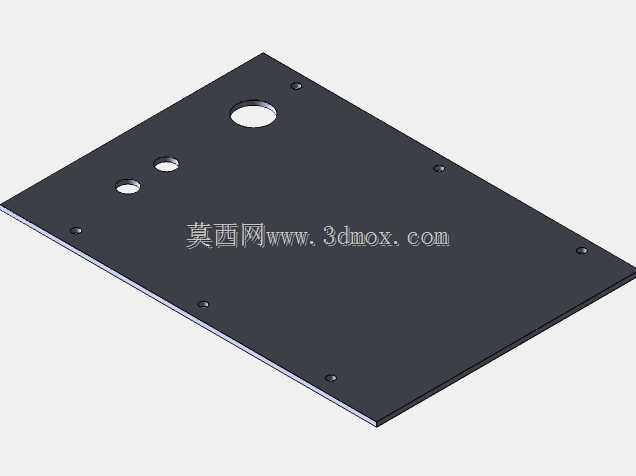

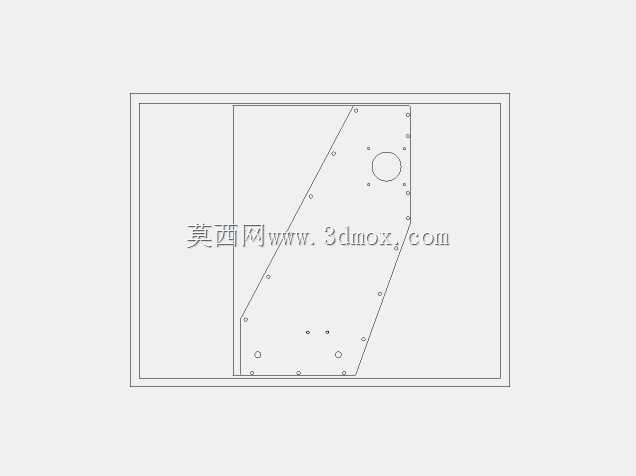

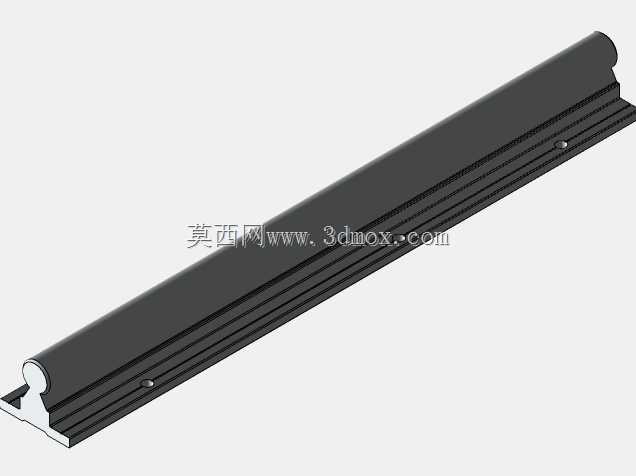

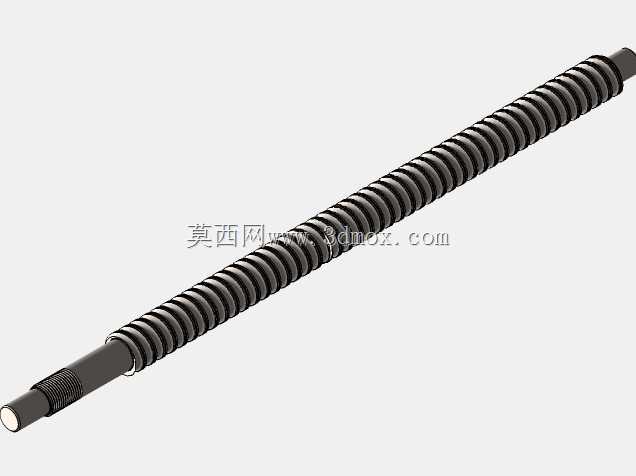

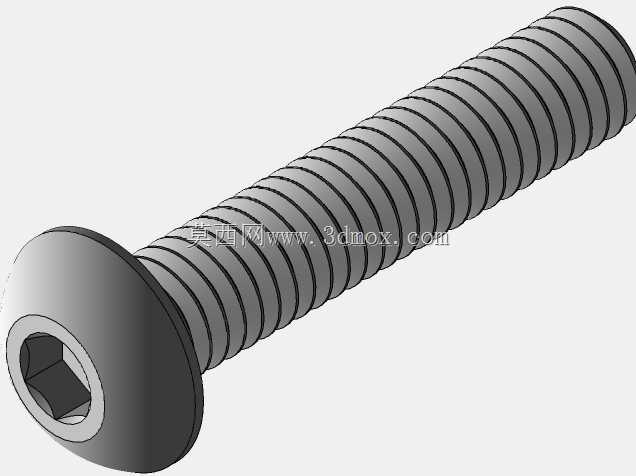

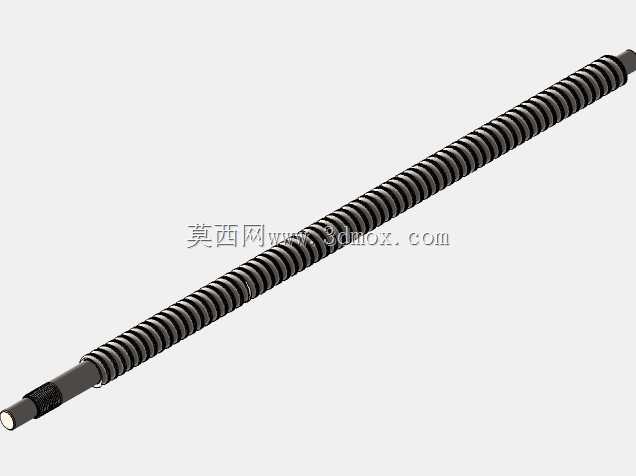

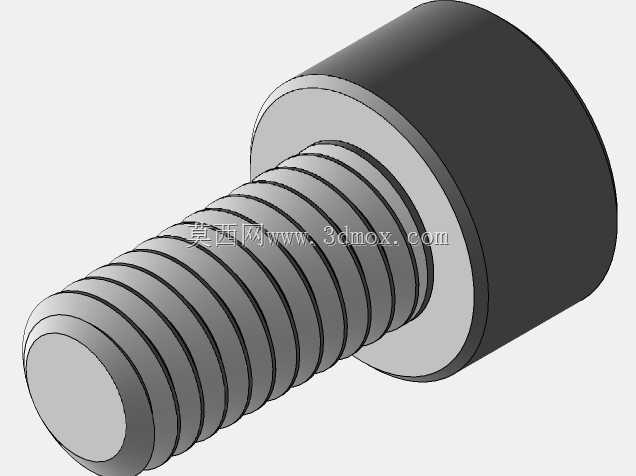

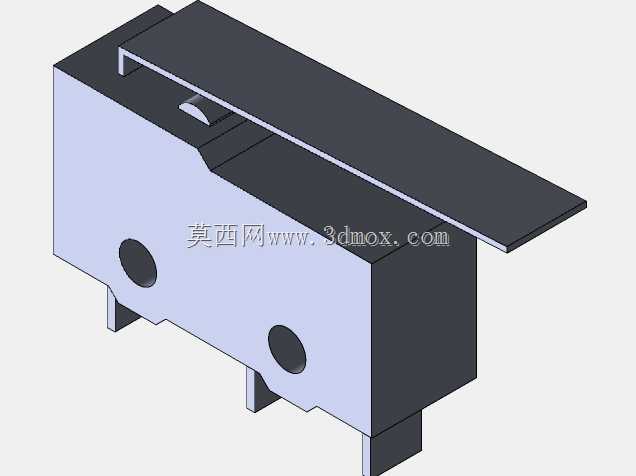

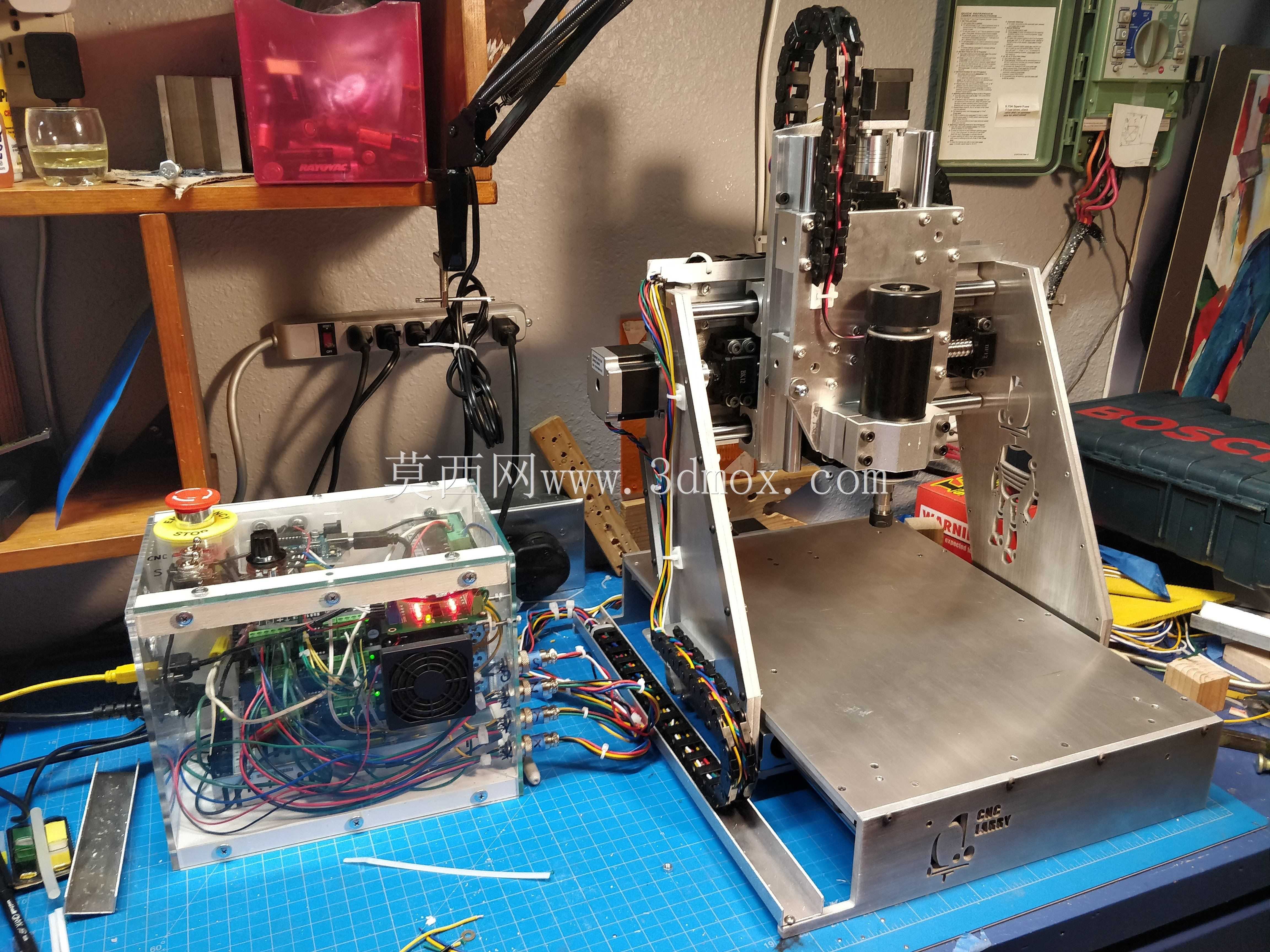

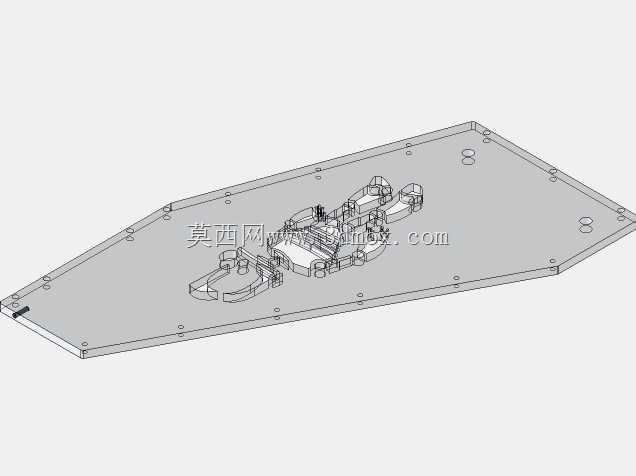

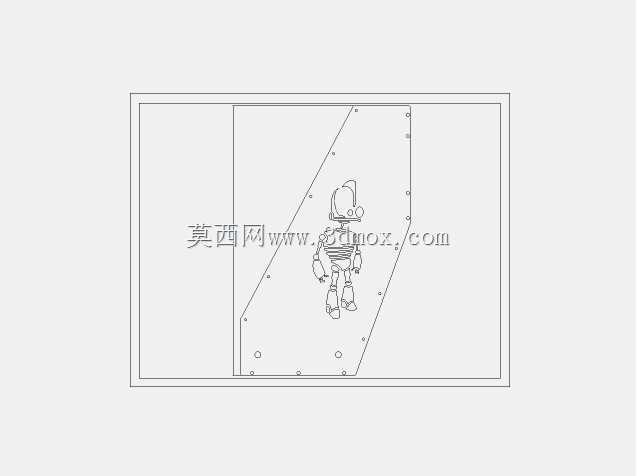

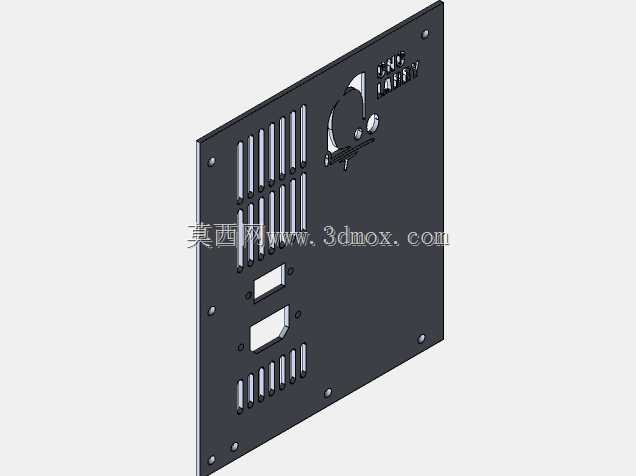

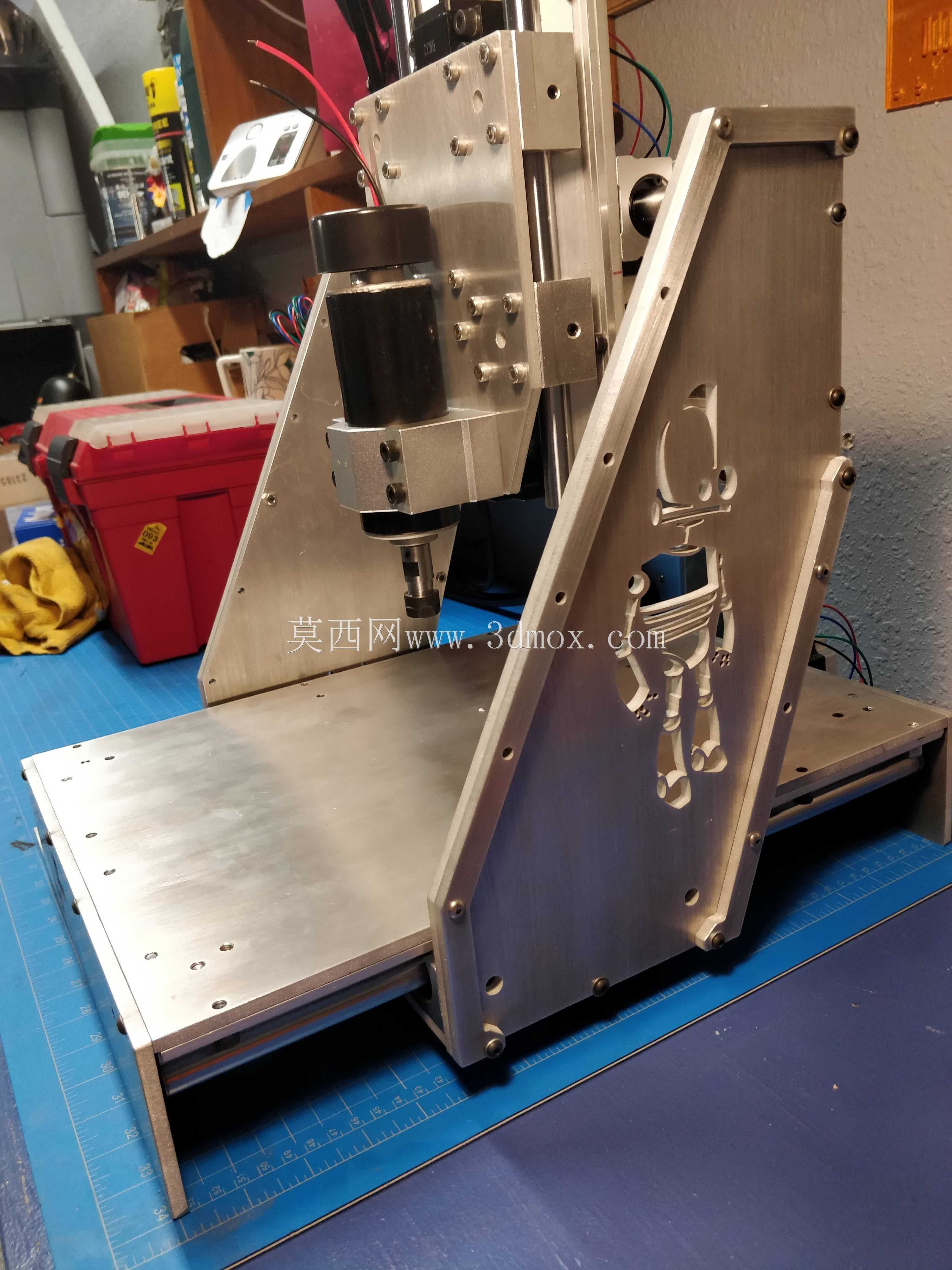

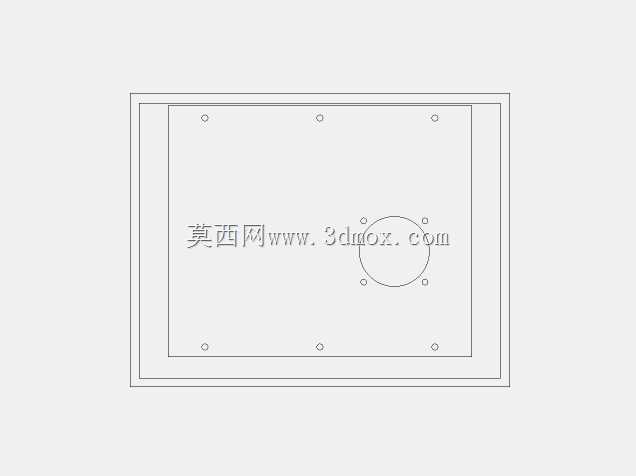

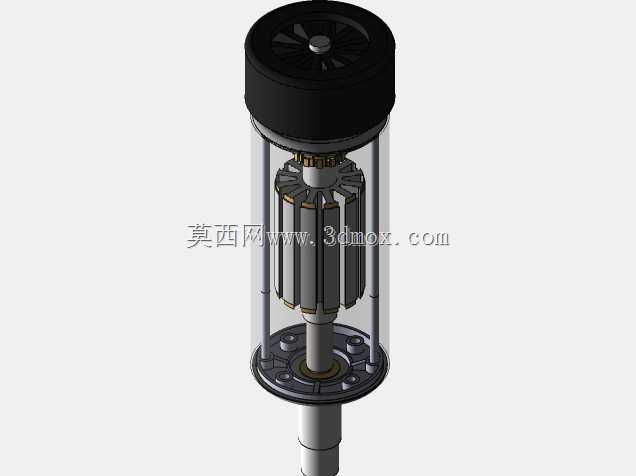

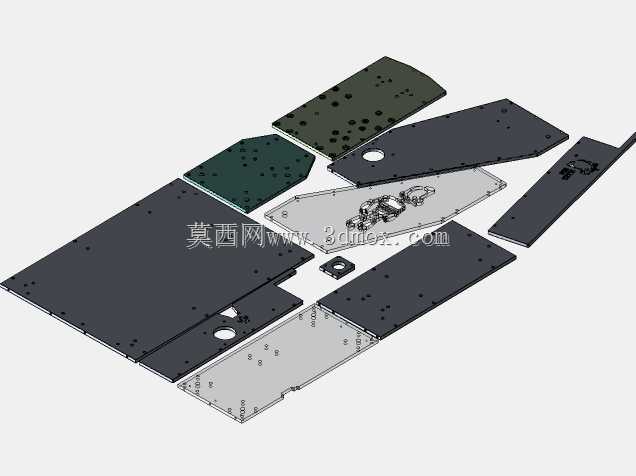

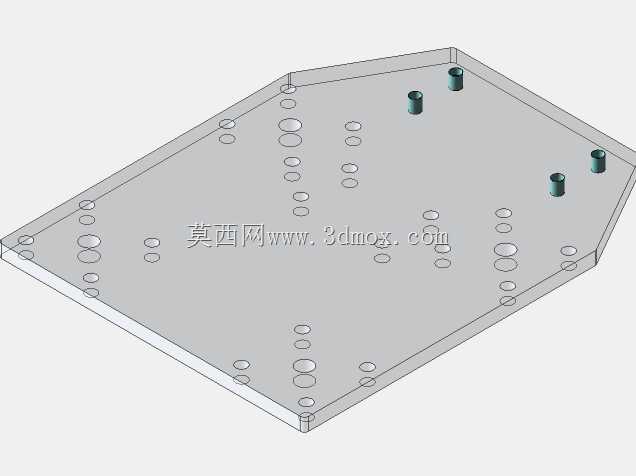

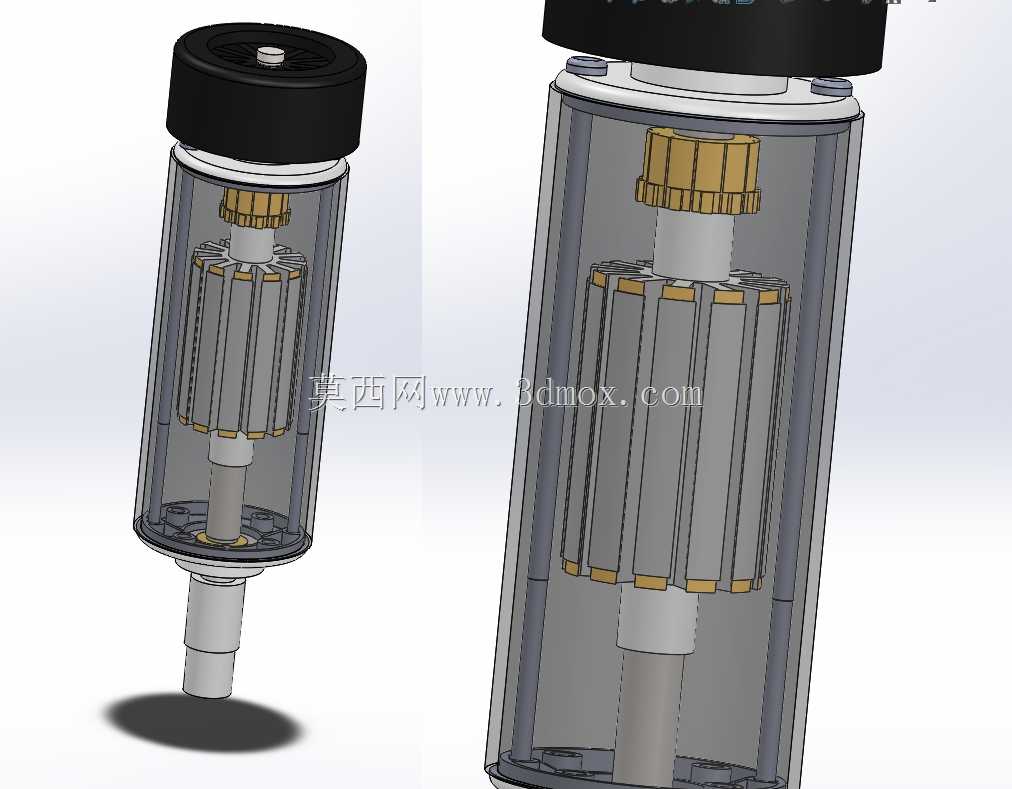

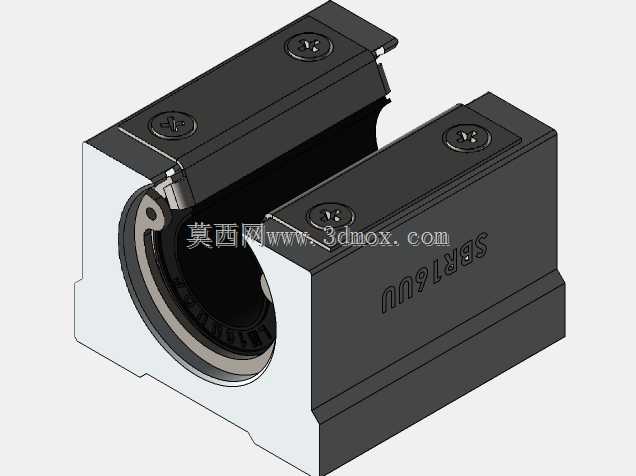

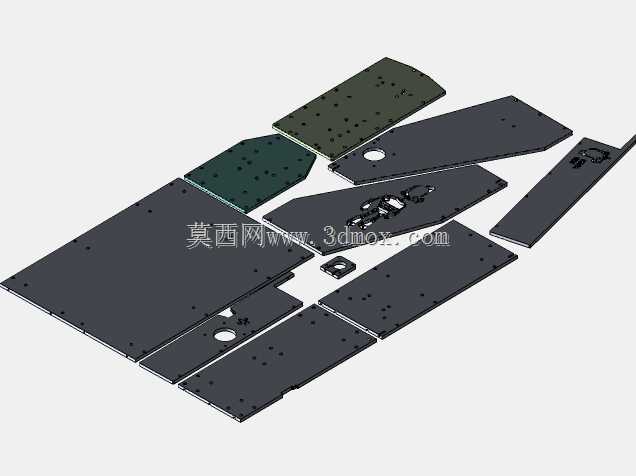

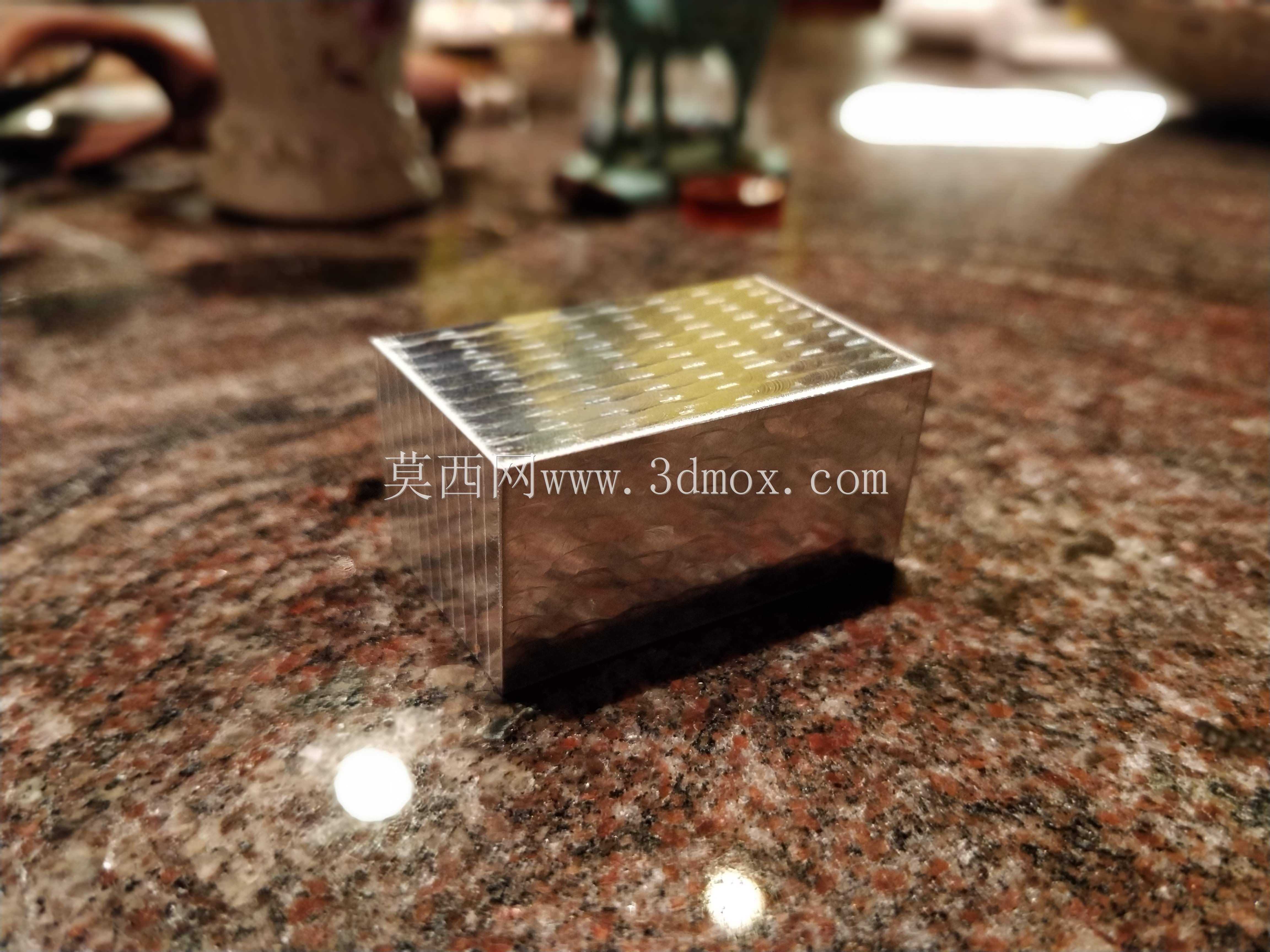

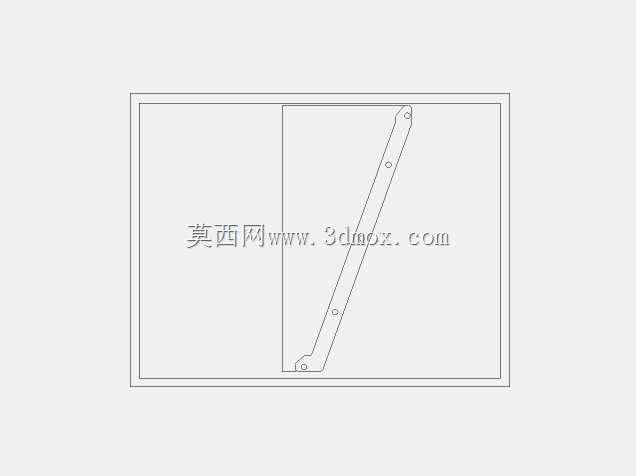

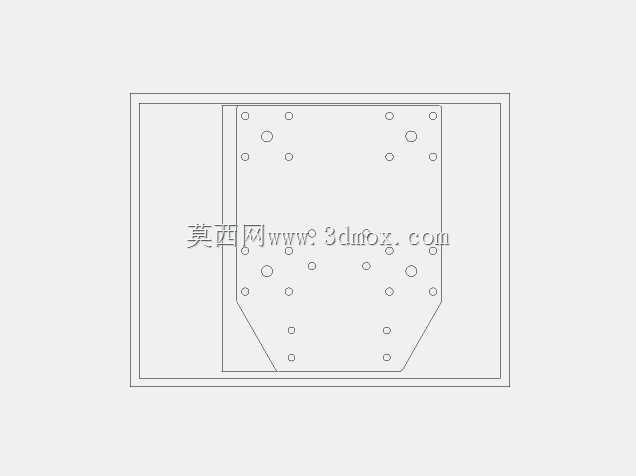

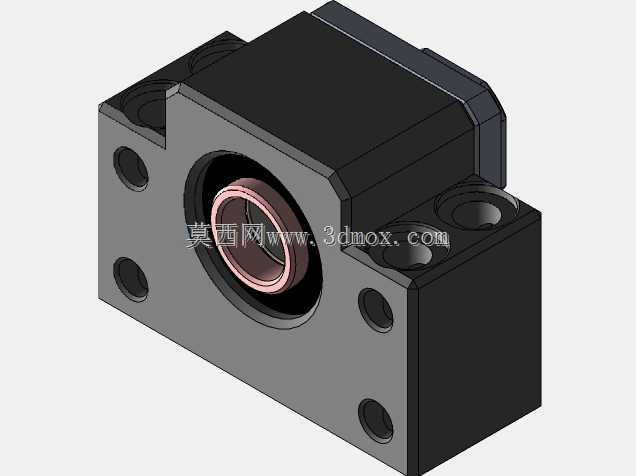

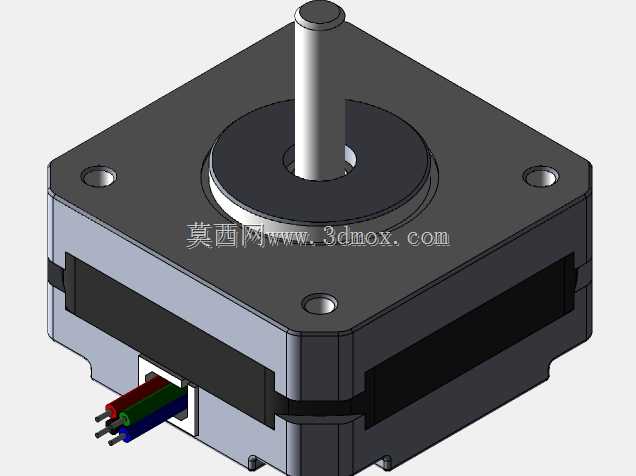

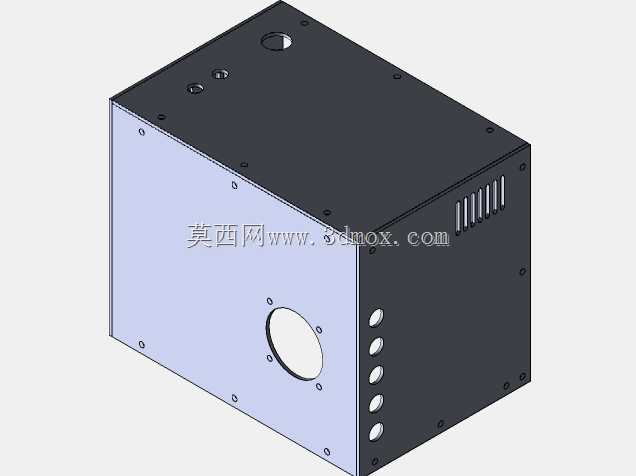

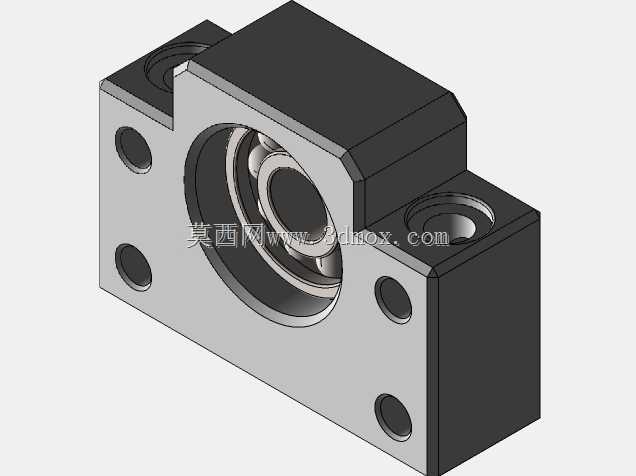

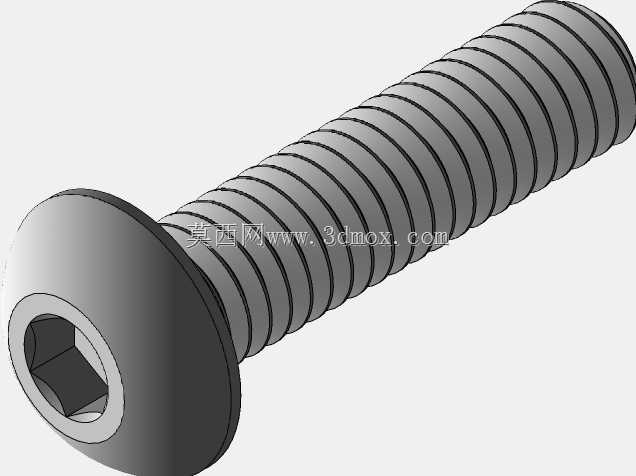

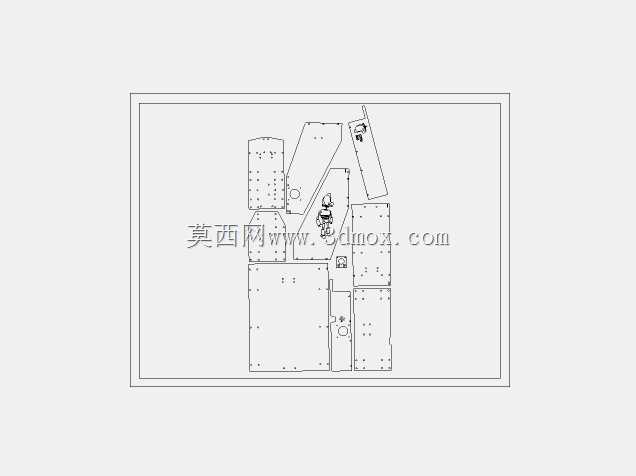

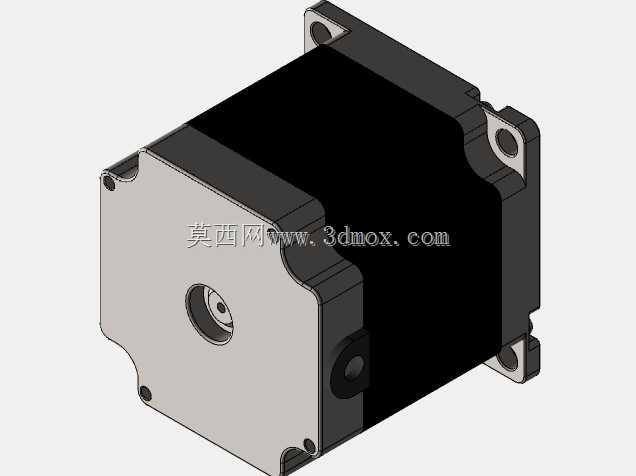

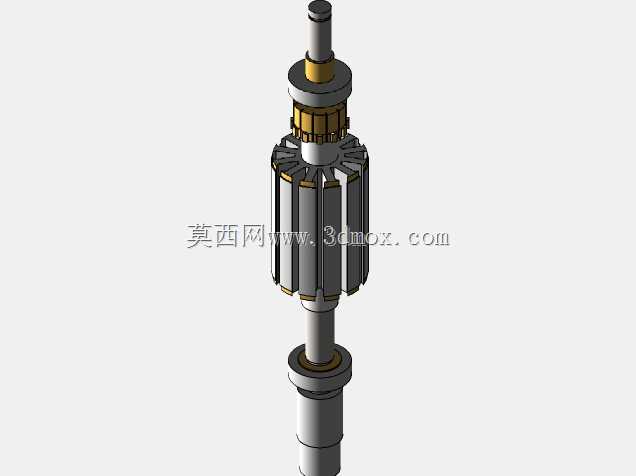

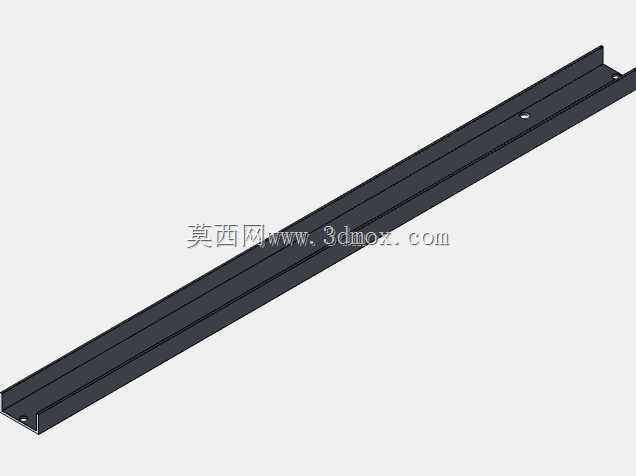

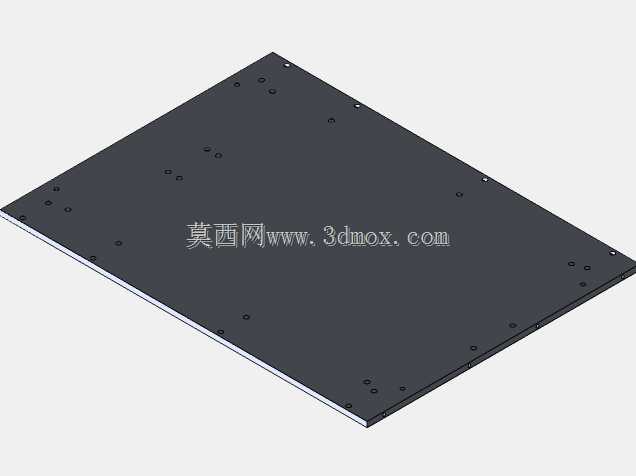

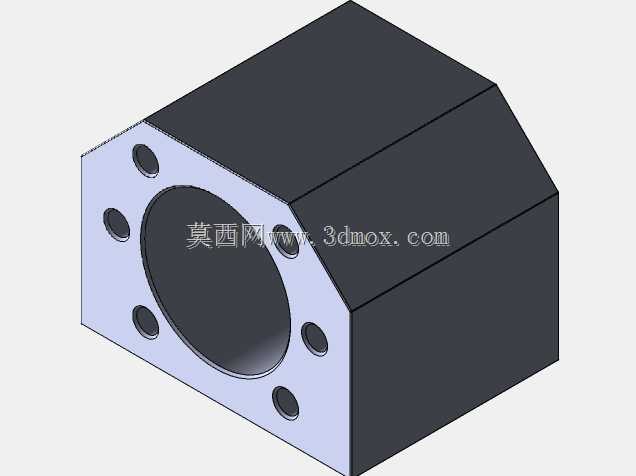

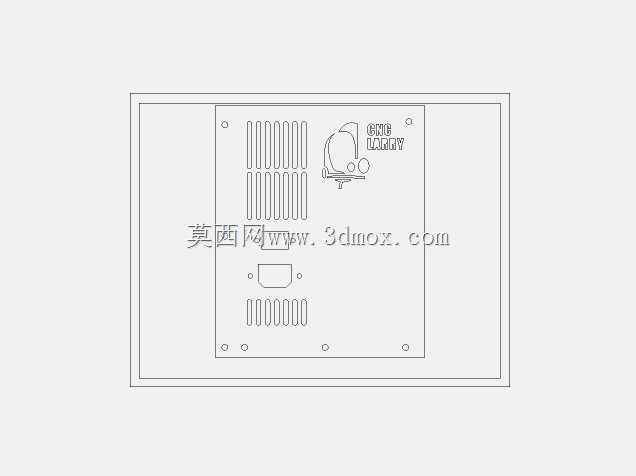

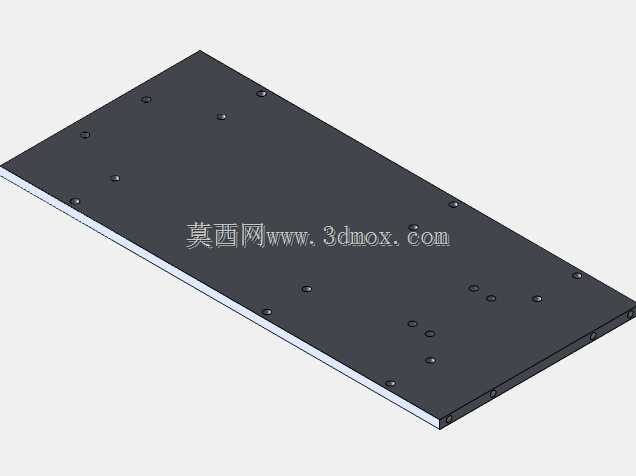

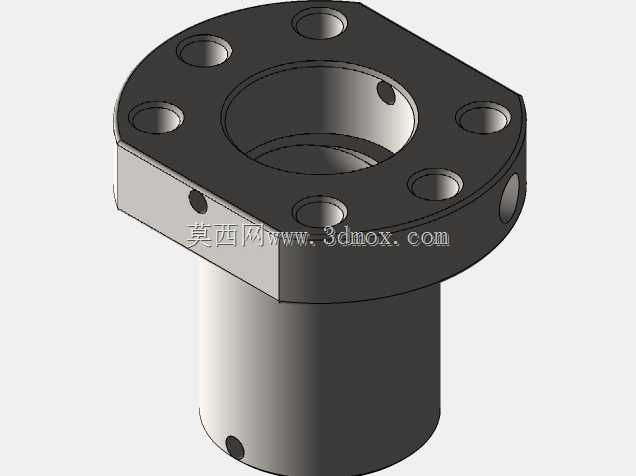

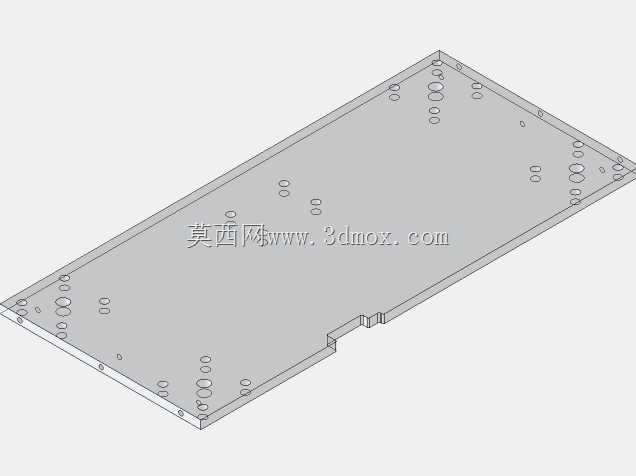

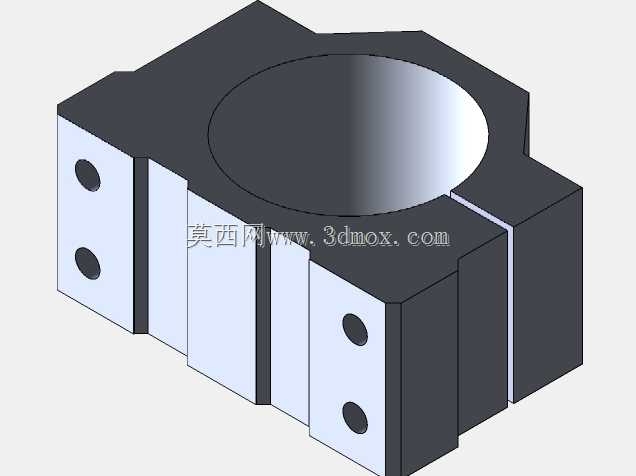

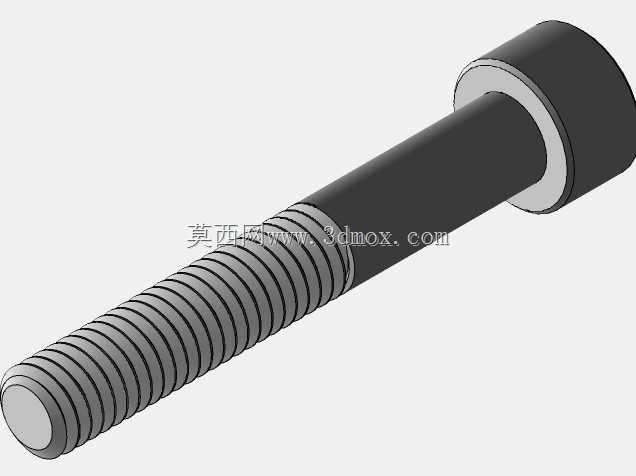

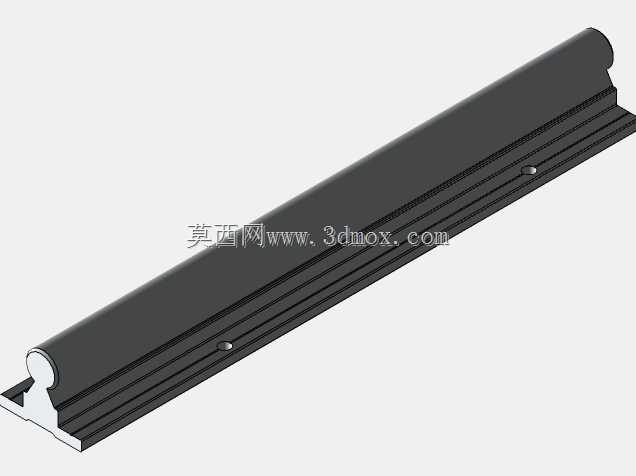

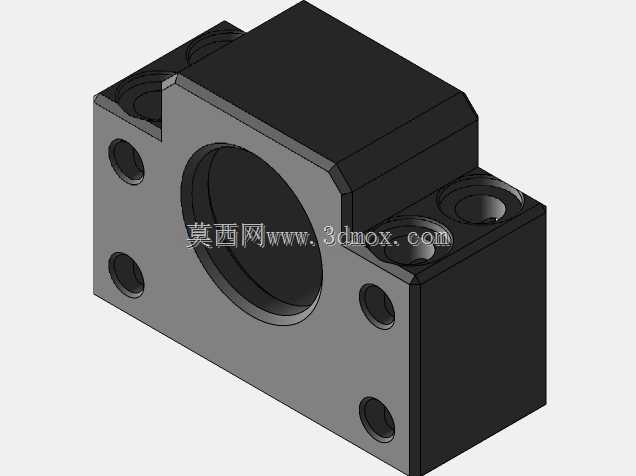

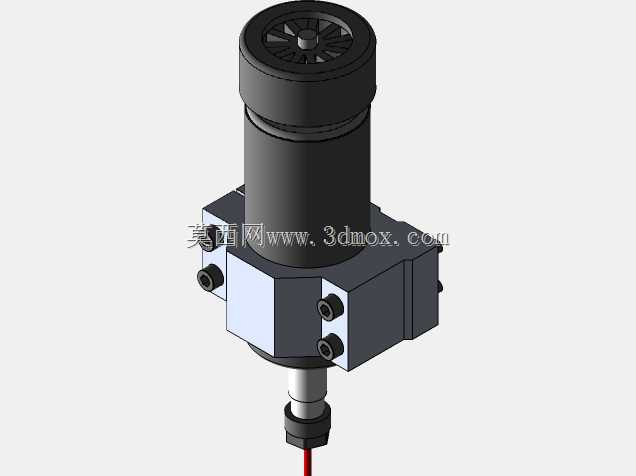

这款小型台式数控加工设备，主要面向个人工坊、创客空间、小型加工门店以及教学实训场景设计，可满足小尺寸铝件、软金属、塑料、亚克力、木材等多种材质的轻负荷铣削、雕刻、钻孔、切槽加工需求，能够完成小型非标零件打样、个性化文创产品雕刻、简易治具制作、教学演示操作等常见加工任务，填补了大型工业机床占地空间大、采购成本高，无法适配小型作业场景的空白。设备整体采用0.25英寸厚的喷铝水铝板材加工制作机架，侧支撑板采用一体化斜撑式刚性结构设计，通过多组紧固螺丝实现框架的刚性连接，有效降低加工过程中主轴高速运转产生的机架共振，提升加工过程的稳定性与成品精度，侧支撑板表面预留的镂空造型既减轻了设备整体自重，也兼顾了外观辨识度。设备的三轴运动体系采用差异化配置，X轴与Y轴搭载16mm直径滚珠丝杠搭配16mm规格支撑导轨，兼顾传动精度与负载能力，Z轴采用适配小行程垂直运动的传动组件，配合对应规格的步进电机实现三轴的精准位移控制，有效保障各轴运动的平顺性，避免低速爬行问题影响加工表面质量。设备搭载500瓦功率加工主轴，支持搭配1/8英寸或1/4英寸规格的夹头装夹刀具，可适配不同直径的铣刀、钻头、雕刻刀，满足不同加工工序的刀具使用需求。设备的电控部分采用独立分体式电子箱设计，将步进电机驱动器、主控单元与加工主体分离，既避免加工过程中产生的切削粉尘、冷却液飞溅进入电控部分造成元件损坏，也方便后期对电控元件进行维护检修与参数调整，主控单元适配开源运动控制方案，搭配常用的开源控制板即可实现运动轨迹解析、主轴转速调控等核心功能，电控箱需要单独配置适配功率的电源，为步进电机与主轴提供稳定的电力供给。设备的有效工作行程为X轴10英寸、Y轴6.75英寸、Z轴6英寸，可覆盖绝大多数小型零件的加工尺寸范围，整体桌面式的结构设计无需专门的大型安装地基，放置在稳固的水平工作台面上即可完成安装调试，设备各运动轴的限位位置、导轨安装面均经过精密加工校准，安装时只需调整导轨平行度、丝杠同轴度即可达到设计加工精度，机架各连接部位预留的安装孔位均采用标准化尺寸设计，后期可根据使用需求拓展加装防尘罩、冷却系统、工件定位夹具等周边附件，进一步拓展设备的适用场景与加工能力。
