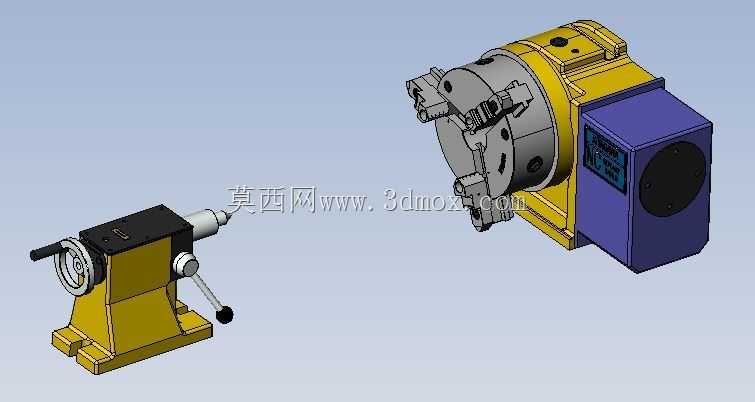

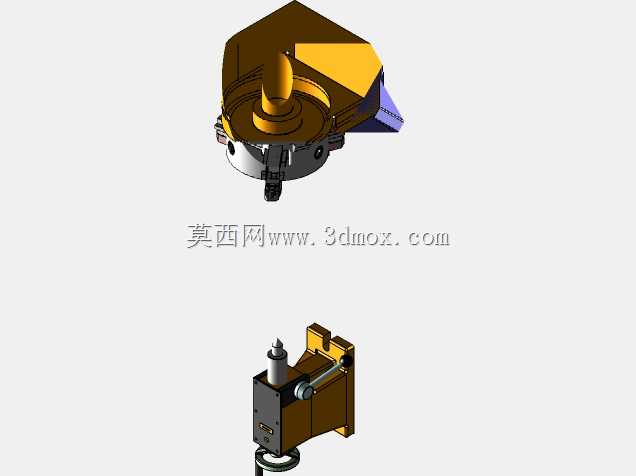

北川CNC第四轴数控旋转加工装置

这套数控旋转装置是CNC加工中心配套的核心分度执行部件，主要适配立式加工中心的加装升级需求，可实现工件的多面联动加工，解决传统三轴机床无法一次装夹完成多方位特征加工的痛点，广泛应用于精密机械零件加工、模具型腔加工、复杂五金件批量生产等场景，能够大幅减少工件重复装夹的次数，降低装夹定位带来的累积误差，有效提升加工精度与生产效率。装置主体分为旋转驱动头座与可调尾座两个部分，头座集成了伺服驱动单元、精密传动机构与三爪卡盘装夹结构，可带动夹持的工件完成高精度的圆周分度进给与连续旋转进给，支持任意角度的分度定位，满足不同角度的孔系、平面、曲面、螺旋槽等特征的加工需求；尾座采用可滑动调节的结构设计，可根据待加工工件的轴向长度调整安装位置，顶尖结构可对长轴类工件提供稳定的回转支撑，避免工件加工过程中出现振颤、变形等问题，保障加工过程的稳定性。在设计层面，整套装置采用模块化的结构思路，驱动单元与回转主体做了集成式布局，外部采用加厚的铸铁壳体作为支撑基体，具备优异的刚性与抗振性能，可承受大切削量加工时的切削载荷；内部传动结构采用高精度减速机构配合消隙设计，可保证回转过程的传动精度，反向间隙控制在极小范围内，满足精密加工的精度要求。安装边界方面，头座与尾座的底部均设计有标准的机床工作台连接键槽与安装螺孔，可直接匹配常规加工中心的T型槽工作台，无需额外制作复杂的转接板即可完成固定安装；尾座的滑动导轨面做了耐磨处理，锁紧机构采用偏心压紧结构，调整到位后可快速完成锁紧固定，操作便捷。整套装置的外形布局紧凑，不会过多占用机床的有效加工行程，适配不同规格的中小型立式加工中心加装使用，可帮助普通三轴机床快速升级为四轴加工能力，覆盖更多复杂零件的加工需求。
