手动小型板料卷圆轧制设备结构

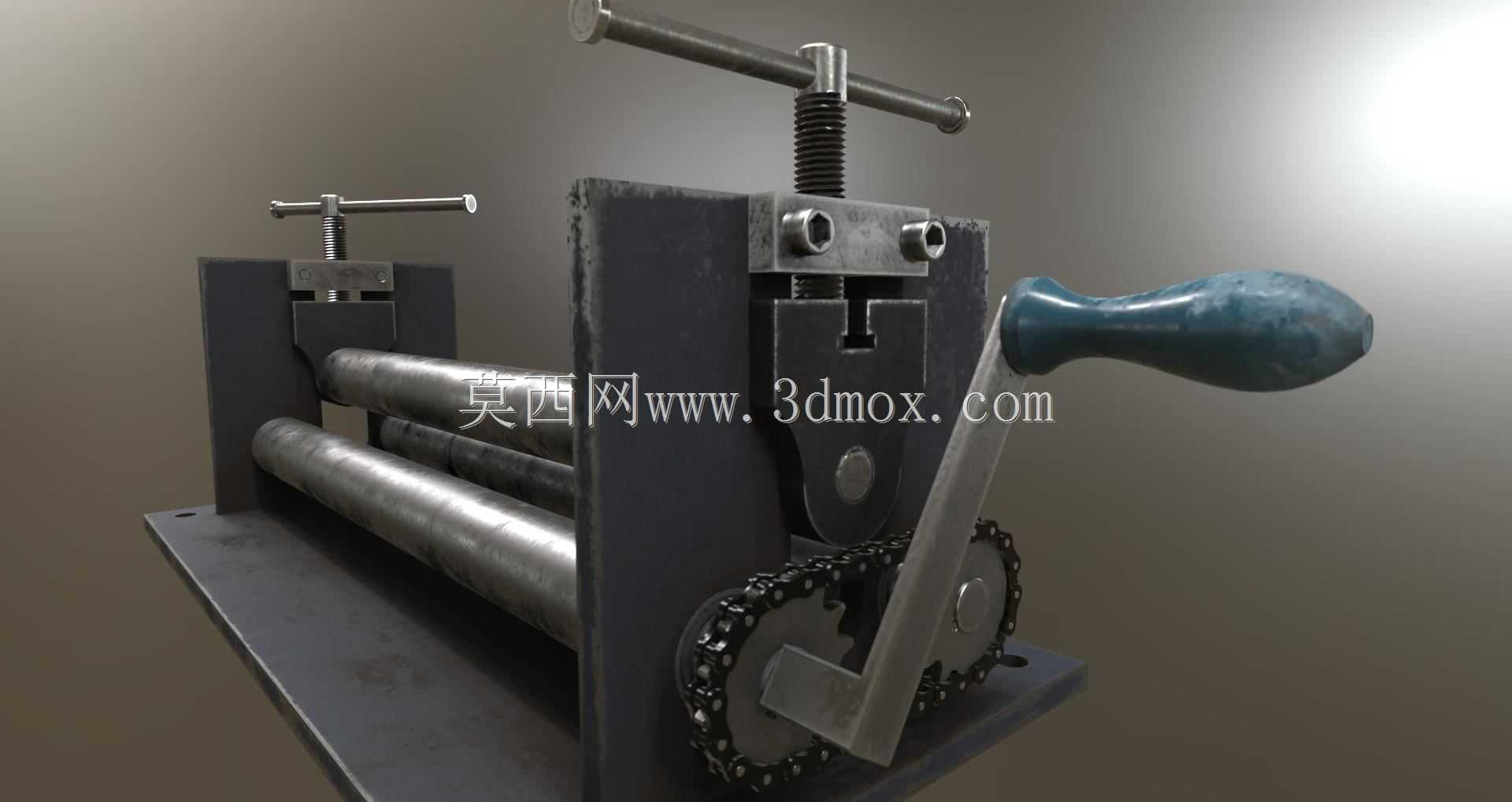

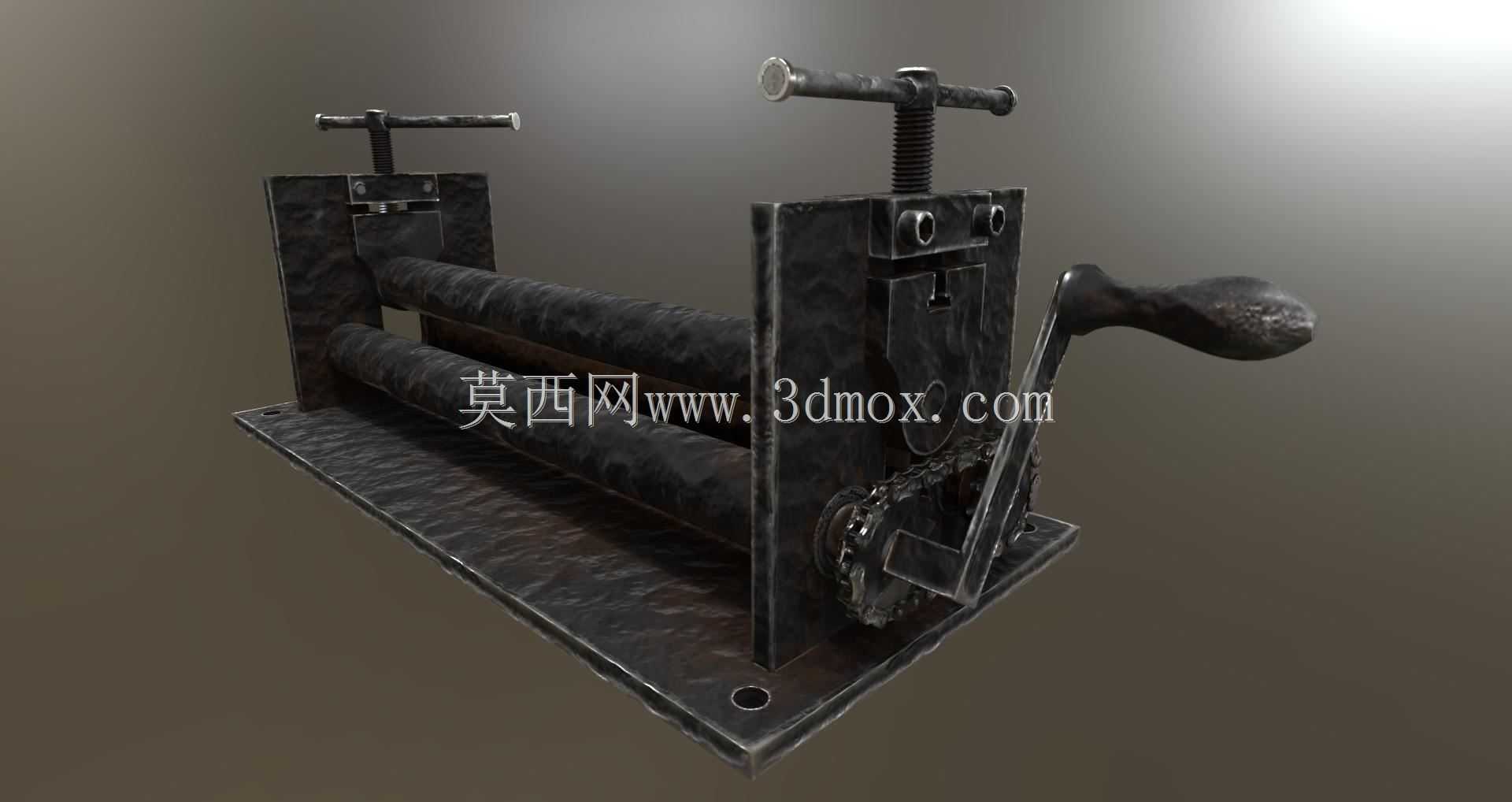

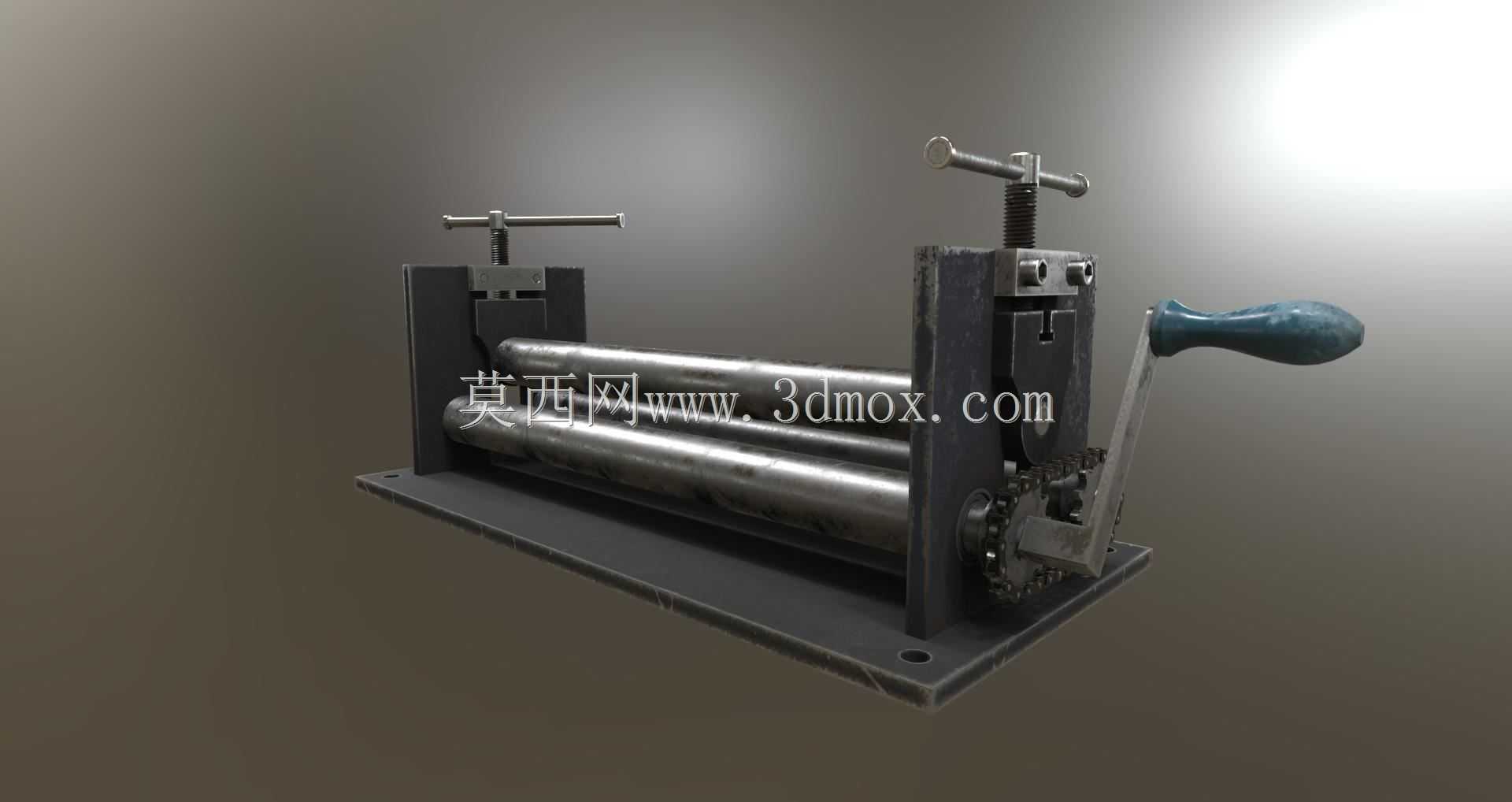

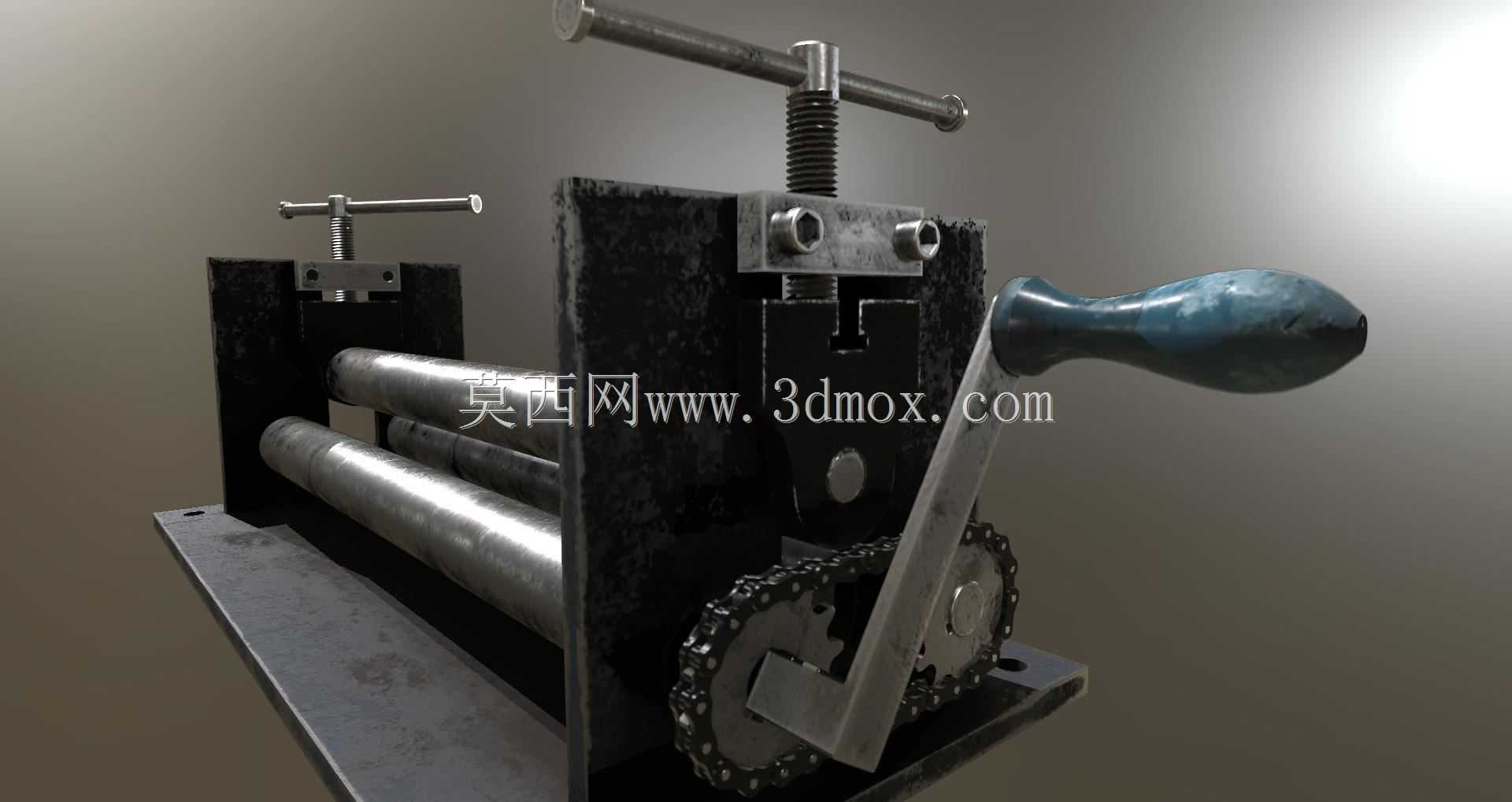

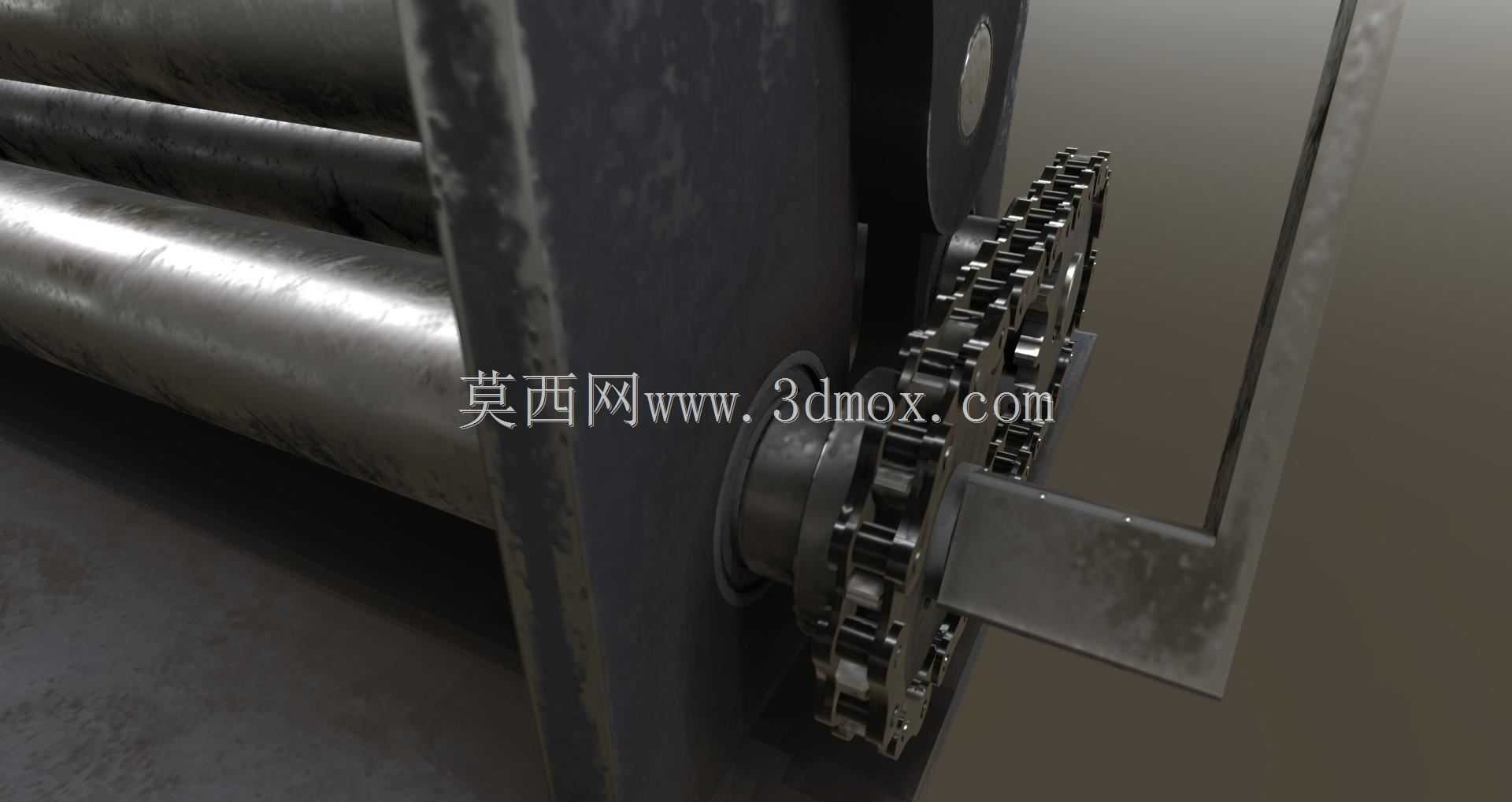

这款手动板料轧制设备主要面向小型钣金加工、五金制品打样、教学实训以及个体维修工坊的轻量成型场景，可针对薄钢板、铝板、铜板等延展性较好的金属薄板完成连续卷圆、弧面弯折、小曲率筒件成型作业，能够替代大型卷板设备无法覆盖的小批量、小尺寸工件加工需求，在通风管道配件制作、小型金属筒体打样、工艺品金属构件加工、教学演示金属成型原理等场景中具备极高的实用价值，无需外接动力源即可完成操作，对作业场地的供电条件没有硬性要求，适合流动加工、户外临时作业以及无工业供电的小型作坊使用。设备核心采用三辊平行排布的辊压结构，两根下托辊作为承托基准固定安装在机架两侧，上压辊通过顶部两组螺旋调节机构实现垂直方向的升降位移，可根据待加工板材的厚度、目标卷圆曲率精准调整压下量，适配0.1mm到2mm厚度范围内的不同金属板材加工；侧方配置的手摇驱动机构通过齿轮啮合传动带动下辊同步转动，操作人员摇动手柄即可带动板材在三辊之间连续进给，通过多次往复辊压逐步让板材产生均匀的塑性变形，最终获得符合曲率要求的弧面或筒形工件，手柄末端的木质握把可有效降低长时间操作的手部疲劳，齿轮传动结构传动比经过优化，操作时无需过大的施力即可完成厚板的进给轧制。整体设备采用台式安装结构，底部为整块平整的铸铁安装底座，底座四角预留了螺栓固定孔位，可直接固定在木质工作台、金属钳工台等常规作业台面上，安装时仅需保证底座水平即可保障辊轴的平行度，避免轧制过程中出现板材跑偏、曲率不均的问题；机架两侧采用立式厚钢板支撑结构，为辊轴和调节机构提供足够的结构刚性，避免大压下量作业时机架出现形变影响加工精度；顶部的调节手轮采用T型防滑结构，转动时可精准控制上辊的升降距离，每旋转一圈对应的压下量经过精确标定，方便操作人员根据加工需求快速调整参数。设计过程中充分考虑了小型加工作业的操作便捷性，整体结构没有复杂的电控或液压组件，日常维护仅需定期给辊轴轴承、传动齿轮加注润滑脂即可，故障率极低；三根工作辊均采用高光洁度的镀铬处理，表面硬度高不易划伤，轧制过程中不会在板材表面留下压痕或划痕，能够保障成型工件的表面质量；设备整体外形紧凑，占用工作台面面积不足0.2平方米，闲置时可直接放置在工位角落存储，不会占用过多的作业空间，同时整体重量控制在合理范围内，单人即可完成搬运和移位，适配小型加工场景灵活多变的作业需求。
