飞控系统专用减震安装固定支架结构

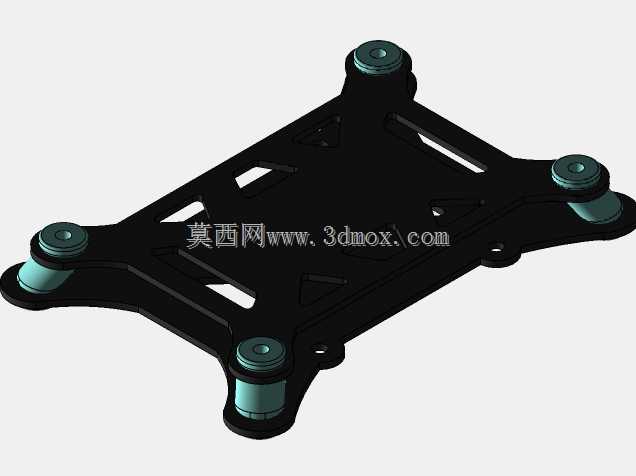

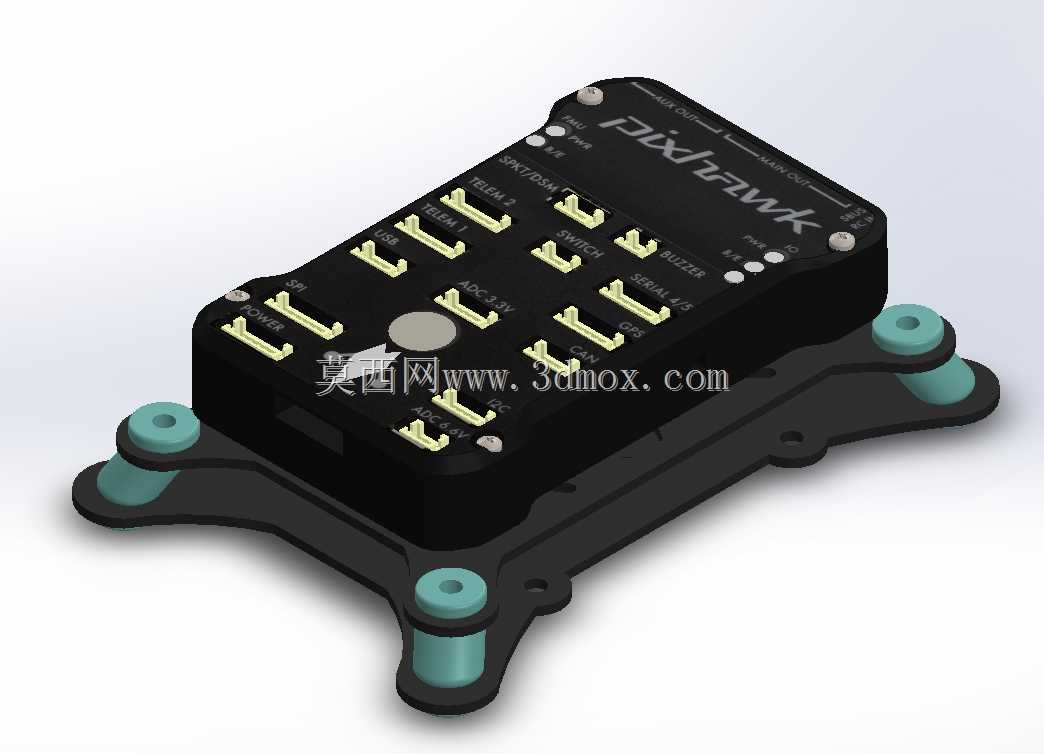

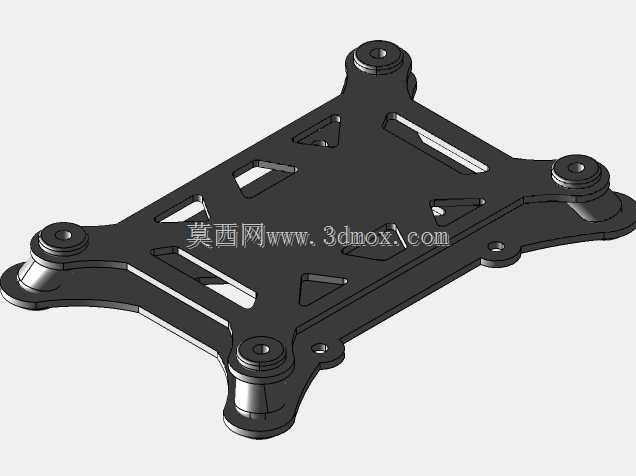

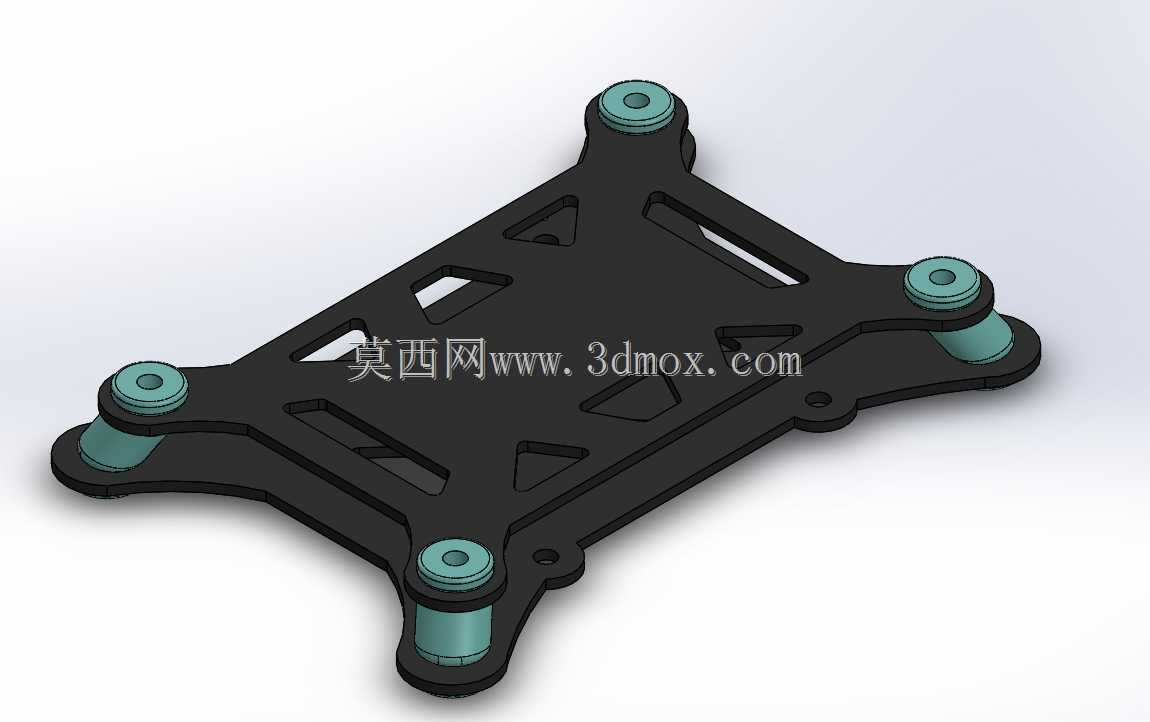

这款减震安装支架主要面向多旋翼、固定翼无人机的飞控系统搭载场景，解决飞行过程中动力单元产生的高频振动传导至飞控传感器的问题，避免IMU、气压计等核心传感元件因振动干扰出现姿态解算偏差、高度数据漂移等影响飞行稳定性的状况。从结构设计来看，主体承载板采用镂空式框架构型，在保证整体结构刚性的前提下尽可能削减自身重量，适配无人机对机载配件的轻量化要求，板面预留的多组镂空槽位既可以减轻自重，也能为飞控板的接线预留走线空间，避免线材挤压弯折影响连接可靠性。四个角位的减震安装位采用悬浮式设计，每个安装柱都搭配了独立的弹性减震柱，减震柱选用阻尼特性适配无人机振动频段的材质，能够过滤电机转动、桨叶切割空气产生的中高频振动，同时保留合理的支撑刚性，避免飞控板在飞行机动过程中出现过大的位移量。安装边界方面，主体承载板的四个安装耳位预留了标准安装孔位，孔位间距匹配主流Pixhawk系列飞控的通用安装尺寸，既可以直接通过减震柱连接无人机中心板的预留安装位，也可以搭配额外的转接件适配不同机架的安装孔距，安装时不需要对原有飞控板进行额外打孔改造，直接将飞控板通过螺丝固定在承载板的中心安装位即可，四个减震柱的高度统一，能够保证飞控板安装后保持水平状态，减少初始安装角度偏差带来的姿态校准误差。在实际使用场景中，这类减震支架不仅适用于常规航拍无人机，也能适配植保无人机、测绘无人机等作业类机型的飞控安装需求，面对大载重作业时动力单元产生的更强振动，四点位均匀分布的减震结构可以将振动传导量控制在飞控传感器的容许阈值内，避免振动导致的传感数据失真。设计过程中充分考虑了机载环境的使用特点，承载板的边角都做了圆弧过渡处理，避免尖锐边角在装机或者维护过程中划伤线材或者操作人员，整体结构没有多余的突出结构，不会占用过多的机架内部安装空间，能够适配不同布局的无人机中心舱安装环境，不管是X型布局还是十字型布局的多旋翼机架，都能找到合适的安装位置。减震柱与承载板、安装耳的连接部位都做了限位结构，避免飞行过程中受冲击出现减震柱脱落的情况，保证长期使用下的结构可靠性，不需要频繁检查减震连接件的紧固状态。
