Pixhawk飞控配套电源模块结构设计

　　在多旋翼、固定翼无人机飞控系统的搭建环节，电源模块是连接动力电源与飞控核心板的关键中转部件，承担着电压转换、电流采样、供电稳压的核心作用，直接决定飞控系统供电的稳定性与飞行过程中动力数据采集的准确性。这款Pixhawk适配的电源模块结构，针对户外航飞作业的振动工况、紧凑安装空间做了针对性的结构优化，区别于市面常见的裸露PCB设计，整体采用模块化的分体布局，将功率接线端、采样电路仓、输出接插件做了分区排布，避免大电流走线与信号采样线路的电磁干扰。

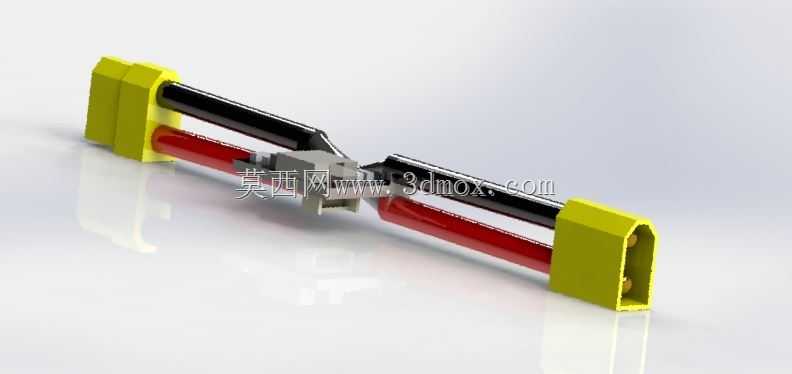

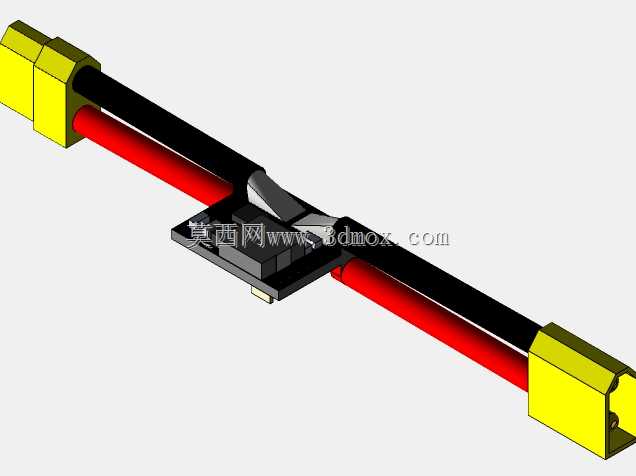

　　从实际装机场景来看，这类电源模块通常安装在无人机机身中心板的侧方位置，需要适配常用的XT60动力插头规格，模型中两端的黄色接插件结构就是对应标准航模动力插头的安装位，红色与黑色的走线槽分别对应电源正负极的走线路径，走线槽做了内嵌式的限位结构，装配时线材可以直接卡入槽内，避免飞行过程中线材晃动拉扯焊点，提升长期振动工况下的连接可靠性。中间的黑色基座是电路PCB的安装仓，仓体边缘做了凸起的防撞筋，即使装机过程中出现磕碰，也不会直接损伤表层的采样元件，基座下方预留了标准2.54mm间距的排针安装位，可直接插接飞控对应的PM接口，不需要额外做转接线材。

　　设计过程中首先考虑的是安装边界的适配性，整体模块的横向长度控制在常用300到450轴距多旋翼机身的中心板安装间隙范围内，不会与电调、GPS支架等周边部件产生干涉，模块的整体厚度控制在较低水平，安装后不会突出机身板件过多，减少飞行过程中的风阻影响。接线端的插头固定位做了六边形的防转结构，插头插入后不会因为反复插拔出现转动，避免内部引脚脱焊。电路仓的上盖预留了散热缝隙，大电流供电过程中功率元件产生的热量可以通过缝隙自然对流散出，不需要额外加装散热片，进一步压缩整体的体积重量，对于对起飞重量敏感的小型航测无人机来说，每减少一克的结构重量都能提升一定的续航时间。

　　从功能实现的结构匹配来看，模块内置的电流采样电阻需要与走线方向保持平行，模型中基座的安装柱位置精准对应PCB上采样元件的排布，装配时不需要额外调整元件位置，直接锁付固定螺丝即可完成结构组装。正负极走线的通道做了物理隔离，中间的分隔筋可以避免正负极线材绝缘层破损后出现短路风险，提升供电安全性。输出端的接插件位置做了导向斜角，插接线材时可以快速对准，不会出现插反的情况，对应飞控接口的防反插设计，从结构层面避免接反烧毁飞控的问题。

　　在实际的外场作业场景中，这类电源模块经常会遇到雨天雾天的潮湿环境、起降过程中的扬尘侵袭，基座的接缝位置做了台阶式的止口设计，即使不额外打胶密封，也能阻挡大部分的扬尘和溅水进入电路仓，提升复杂环境下的工作可靠性。模块的固定孔位兼容常用的飞控安装孔距标准，可以直接配合尼龙螺柱固定在飞控下方的堆叠安装位，也可以通过双面胶固定在机身侧板位置，安装方式灵活，适配不同布局的无人机装机需求。走线槽的内壁做了圆角处理，线材卡入时不会割伤绝缘层，长期振动摩擦也不会出现线材破损的问题，相比普通的扎带固定方式，这种内嵌走线的结构能让整机布线更加整洁，减少线材杂乱带来的信号干扰问题。
