飞翼布局军用侦察无人机外观结构设计

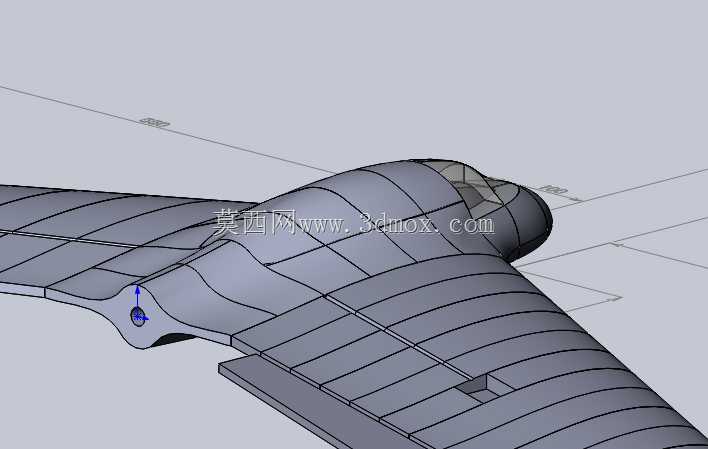

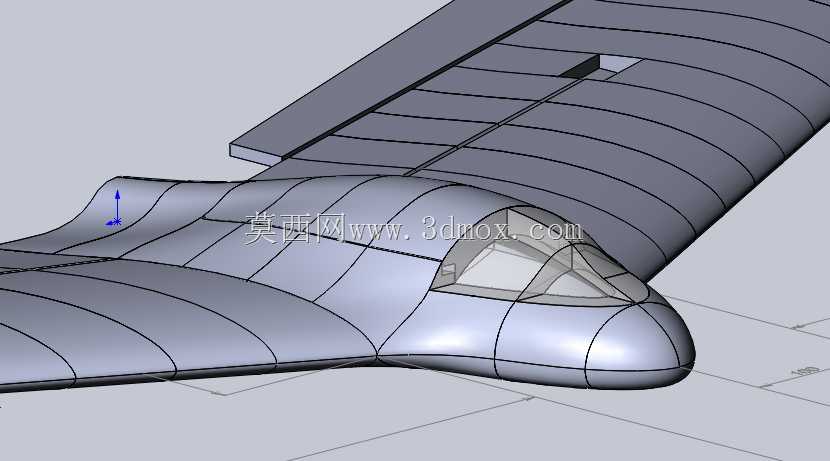

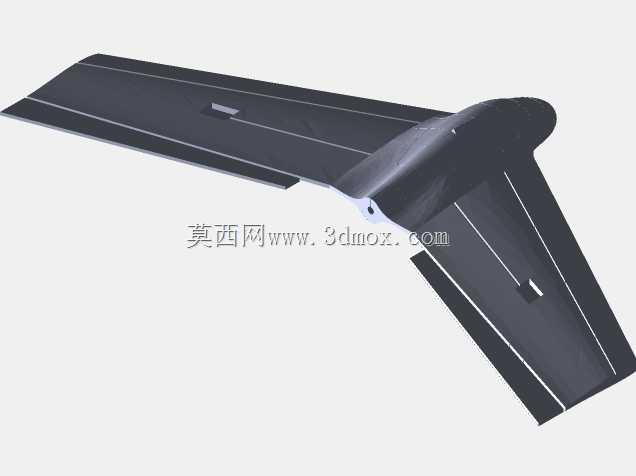

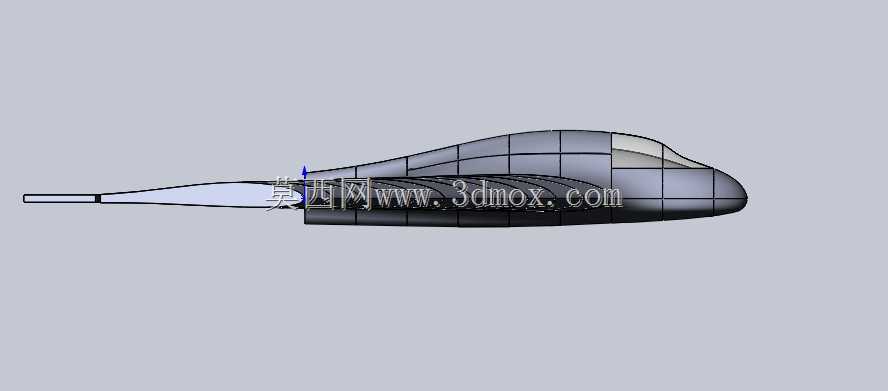

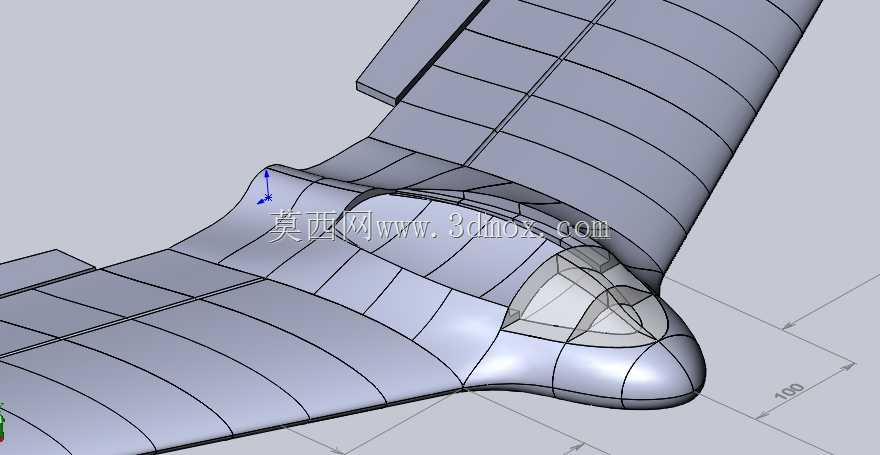

这款飞翼布局的军用无人机，主要面向前沿战术侦察、低烈度战场抵近监视、边境空域巡逻等应用场景，可在复杂电磁环境与防空威胁区域执行隐蔽性任务，依托无尾飞翼的构型优势降低雷达反射截面积，提升任务突防的生存能力。从实际用途来看，该机型可搭载小型光电侦察模块、信号侦测装置，完成对地面目标的图像采集、电磁信号侦收，也可根据任务需求拓展小型载荷投放能力，适配不同战术场景的使用需求。在功能特性设计上，整机采用一体化融合翼身构型，取消了传统垂尾与平尾结构，大幅减少了机体表面的突出结构，既降低了飞行过程中的气动阻力，提升巡航阶段的续航表现，也有效缩减了雷达反射的强散射源，适配隐身突防的任务要求。机身中部设置隆起的设备舱，可容纳飞控系统、动力模块、任务载荷与能源组件，舱体曲面做连续顺滑过渡，避免气动干扰带来的飞行稳定性问题。机翼沿翼展方向做渐变厚度设计，翼根区域厚度较大，可承载主承力结构与大容量储能模块，翼尖区域逐步收薄，降低诱导阻力提升升阻比，机翼后缘设置一体化操纵面，可同时完成俯仰、滚转方向的姿态控制，替代传统尾翼的操纵功能，减少活动部件的数量与结构重量。从设计思路来看，该构型优先保障飞行的隐身性能与巡航效率，整体曲面遵循连续曲率变化原则，所有机体接缝、口盖均做锯齿化或齐平处理，避免出现直角反射结构；进气道与动力喷口做埋入式设计，安置于机身上部，规避地面雷达的直射探测，同时降低红外信号特征。在外形尺寸与安装边界上，整机翼展适配小型战术无人机的运载要求，可通过单兵携行箱或轻型战术车辆完成转运，无需专用地面场站支持；机体底部设置平整的载荷安装接口，可根据任务需求快速更换不同类型的侦察模块，安装接口采用标准化快拆设计，无需复杂工具即可完成载荷更换，适配前线快速部署的使用要求。起落结构采用轻量化收放设计，巡航阶段可完全收纳于机体内部，避免额外的气动阻力与雷达反射，起降阶段放出满足粗糙场地的起降需求，整机结构大量采用复合材料夹层结构，在保障结构强度的前提下降低整机重量，进一步提升有效载荷占比与续航时长。
