PC板用双位接线连接器座结构设计

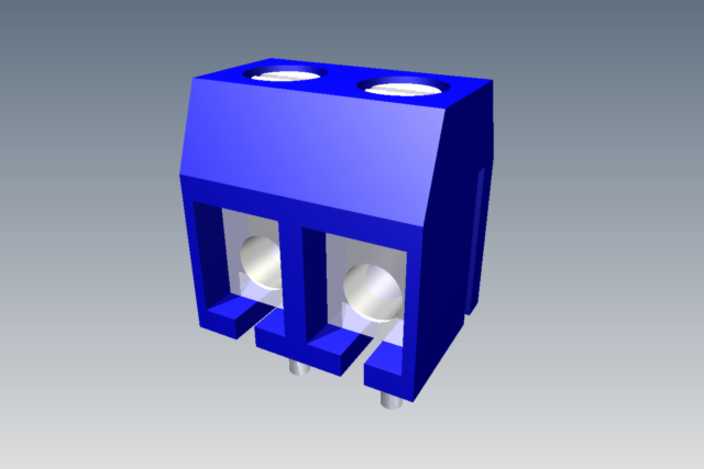

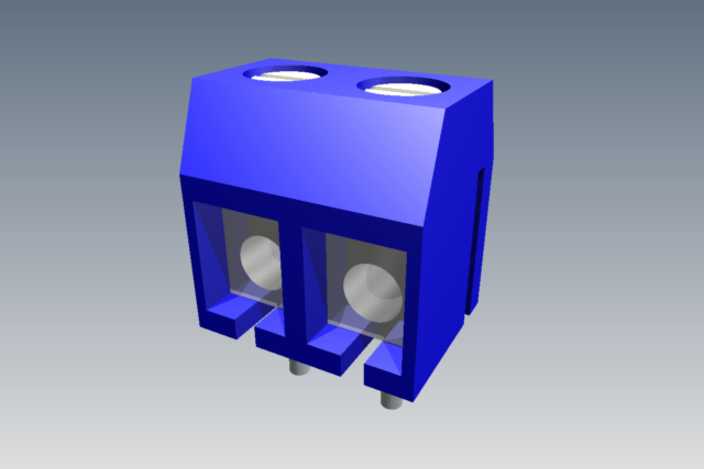

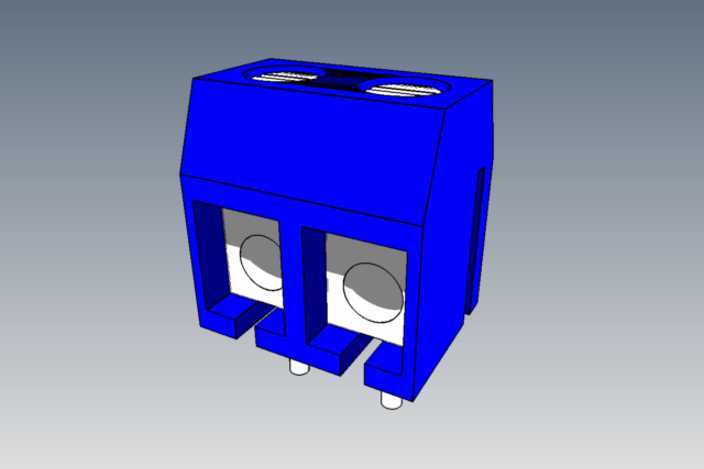

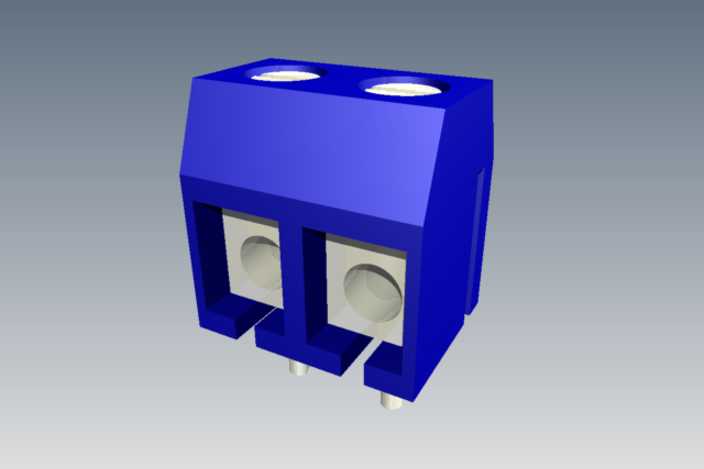

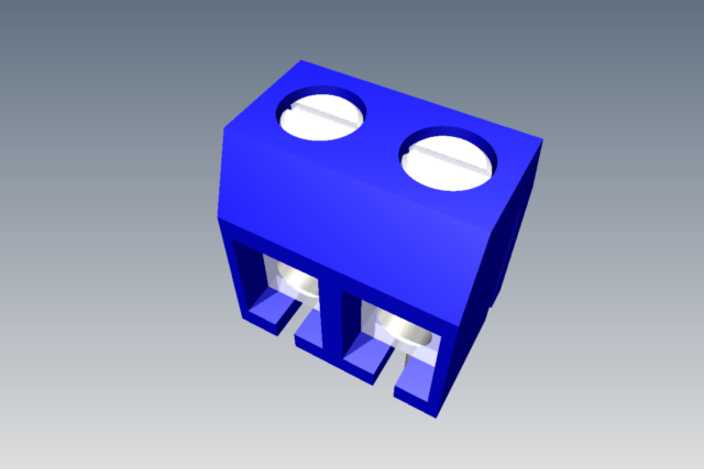

本模型为应用于PC电路板上的双位接线连接器座，整体采用三维参数化建模方式完成全结构构建，建模过程中严格遵循电子接插件的通用尺寸规范，兼顾板载安装的适配性与接线使用的实用性。模型主体外壳采用规整的块式造型，顶部开设两个圆形接线操作孔，对应下方两个独立的接线腔体，腔体之间设置竖向分隔筋，既实现两个接线位的物理隔离，避免接线时出现误触短路的问题，也有效提升了整体壳体的结构强度，减少注塑成型后的形变概率。每个接线腔体内部预留了适配金属接线端子的圆柱形安装空间，腔体前侧设计有开口式压线结构，底部伸出两个定位插脚，用于在PC板焊接安装时实现精准定位，避免焊接过程中接插件出现偏移错位。建模阶段对壳体的壁厚做了均匀化处理，所有转角位置均设置了符合注塑工艺要求的圆角过渡，避免出现应力集中导致的壳体开裂问题，同时也适配模具开模的拔模角度要求，保障后续生产的工艺可行性。材质渲染阶段，外壳部分采用深蓝色阻燃工程塑料材质，还原常规接线端子座的真实外观质感，内部金属端子部分采用亮面金属材质，通过光影渲染突出金属件的导电属性与光洁度，整体渲染效果清晰展现产品的结构层次与各部件的装配关系。设计过程中充分考虑了实际使用场景的需求，双位独立接线的结构可同时实现两路线路的板载连接，整体造型紧凑小巧，不会占用过多PC板的安装空间，壳体的防护结构可对内部接线端子形成有效保护，避免外界灰尘、杂物进入接线位置影响连接稳定性，插脚的尺寸与间距完全符合常规PCB板的孔位设计标准，可直接适配常规线路板的安装需求，模型结构完整无缺失特征，各部分的装配关系清晰明确，可用于电子电路相关的结构演示、安装模拟以及配套产品的设计参考。
