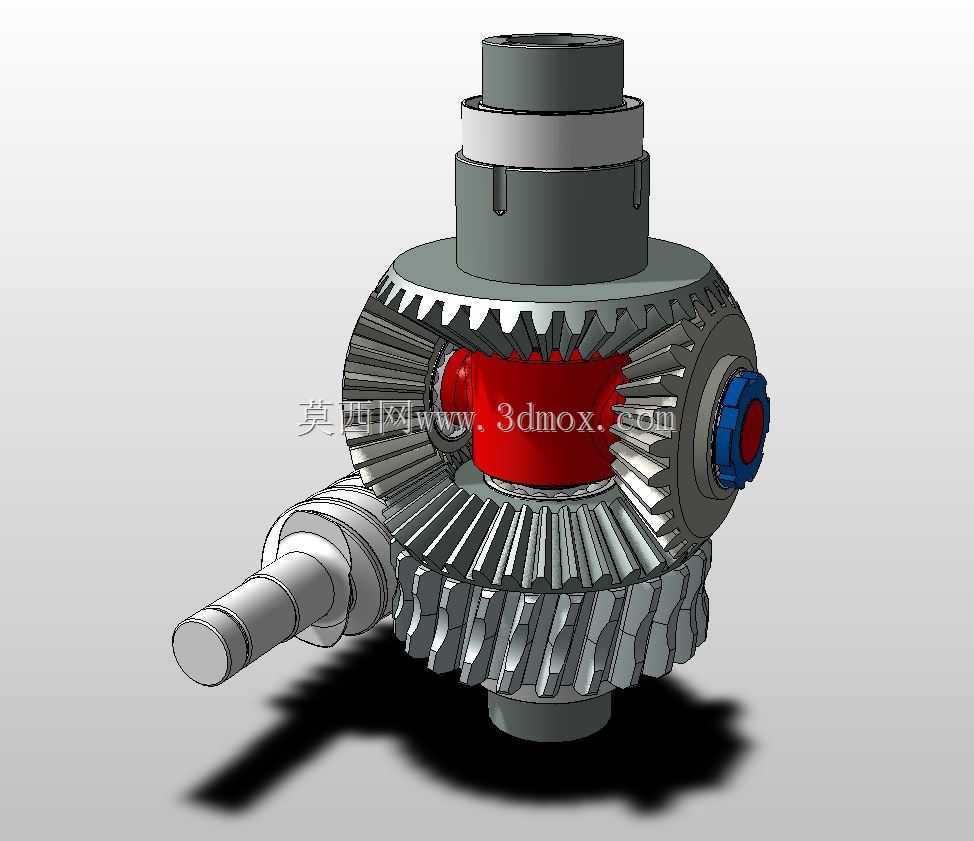

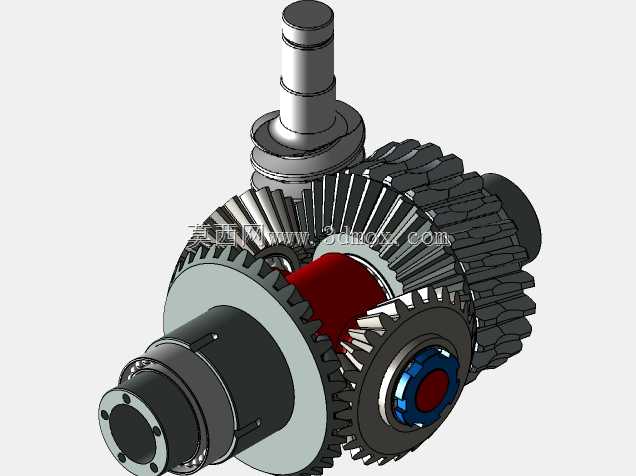

汽车传动系统差速器齿轮箱结构

差速器齿轮箱是汽车驱动桥核心传动部件，主要应用于乘用车辆、商用车辆的驱动桥总成中，承担动力换向、扭矩分配与左右轮差速调节的核心功能，是保障车辆转弯行驶、非平整路面行驶时车轮不打滑、不拖滞的关键结构。该结构整体采用同轴输入+双侧半轴输出的布局，输入端集成主减速从动锥齿轮，可将传动轴传递的纵向动力换向90度传递至差速机构，同时通过主减速齿轮的齿比匹配实现扭矩放大，适配车辆行驶的动力输出需求。核心差速机构采用对称式行星锥齿轮布局，十字行星轴上装配四个啮合半轴齿轮的行星锥齿轮，当车辆直线行驶时，左右轮阻力一致，行星齿轮随差速器壳体同步公转，将扭矩平均分配给两侧半轴；当车辆转弯或行驶在非平整路面时，左右车轮行驶距离存在差值，行星齿轮在公转的同时绕十字轴自转，自动调整两侧半轴的转速差，避免轮胎滑动磨损，保障行驶平顺性与操控稳定性。设计过程中重点考量齿轮啮合精度与壳体承载能力，主减速齿轮采用螺旋锥齿轮齿形，相比直齿锥齿轮具备更高的啮合重合度，传动过程噪音更低、承载扭矩更大，可适配大扭矩动力输出场景；差速器壳体采用分体式装配结构，预留行星轴安装孔与半轴轴承装配位，壳体外部设置加强筋结构，在控制整体重量的同时提升结构刚性，避免大扭矩工况下壳体变形导致齿轮啮合错位。安装边界方面，输入端法兰适配传动轴万向节连接尺寸，两侧输出轴采用花键连接结构适配半轴装配，壳体两端预留轴承安装位可直接装配至驱动桥壳内部，整体径向尺寸适配主流紧凑型乘用车驱动桥的安装空间，轴向尺寸预留主减速齿轮与差速机构的装配间隙，无需额外改动桥壳结构即可完成适配。结构中行星齿轮与半轴齿轮的啮合间隙经过参数匹配，既保证差速动作的灵活顺畅，又避免间隙过大导致传动冲击，壳体上的油封安装位可有效密封桥壳内的润滑油，保障齿轮与轴承的长期润滑需求，整体结构兼顾传动效率、承载能力与装配便利性，可满足常规家用车辆、轻型商用车辆的驱动传动需求。
