SBC发动机安装固定支架结构设计

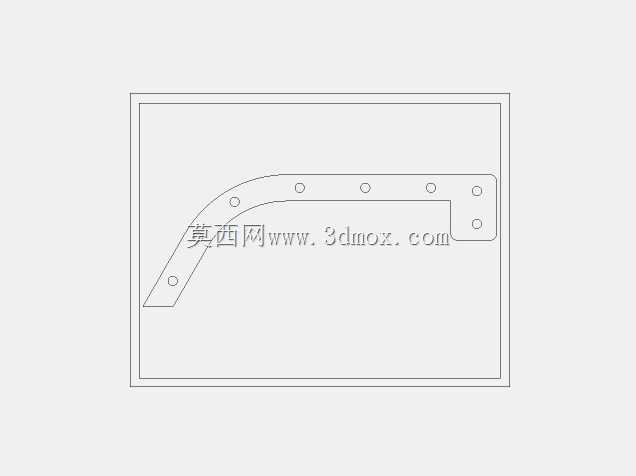

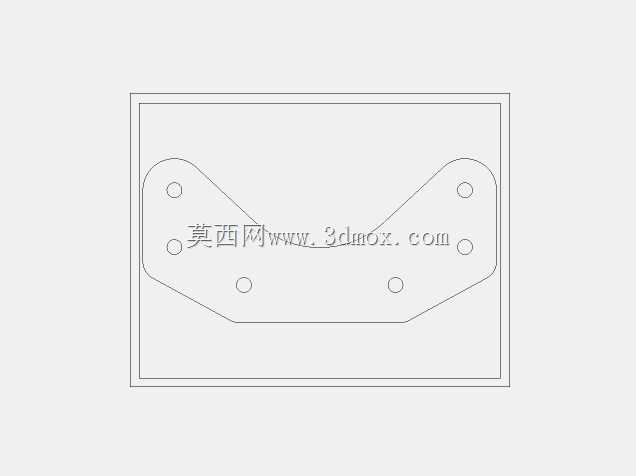

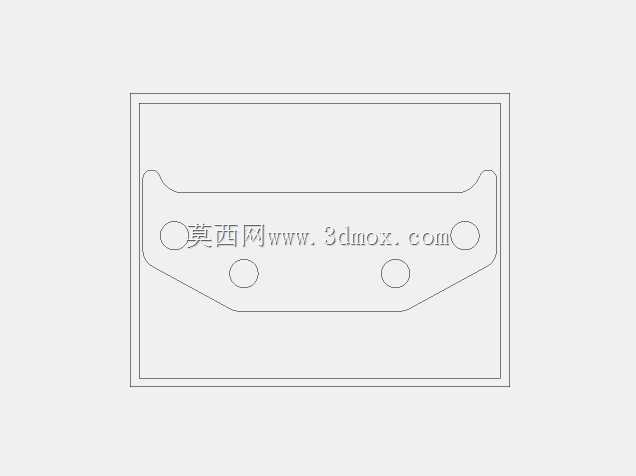

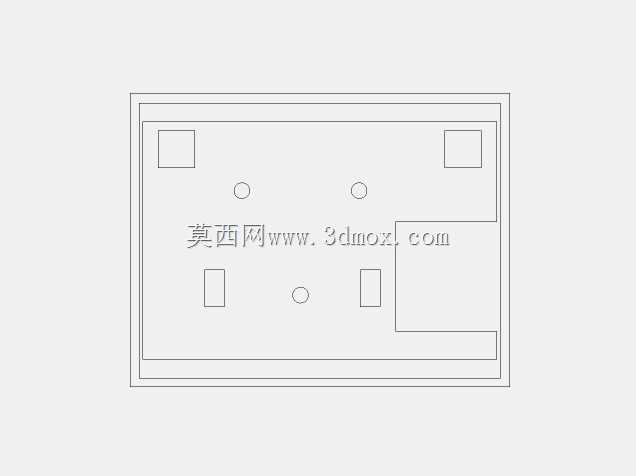

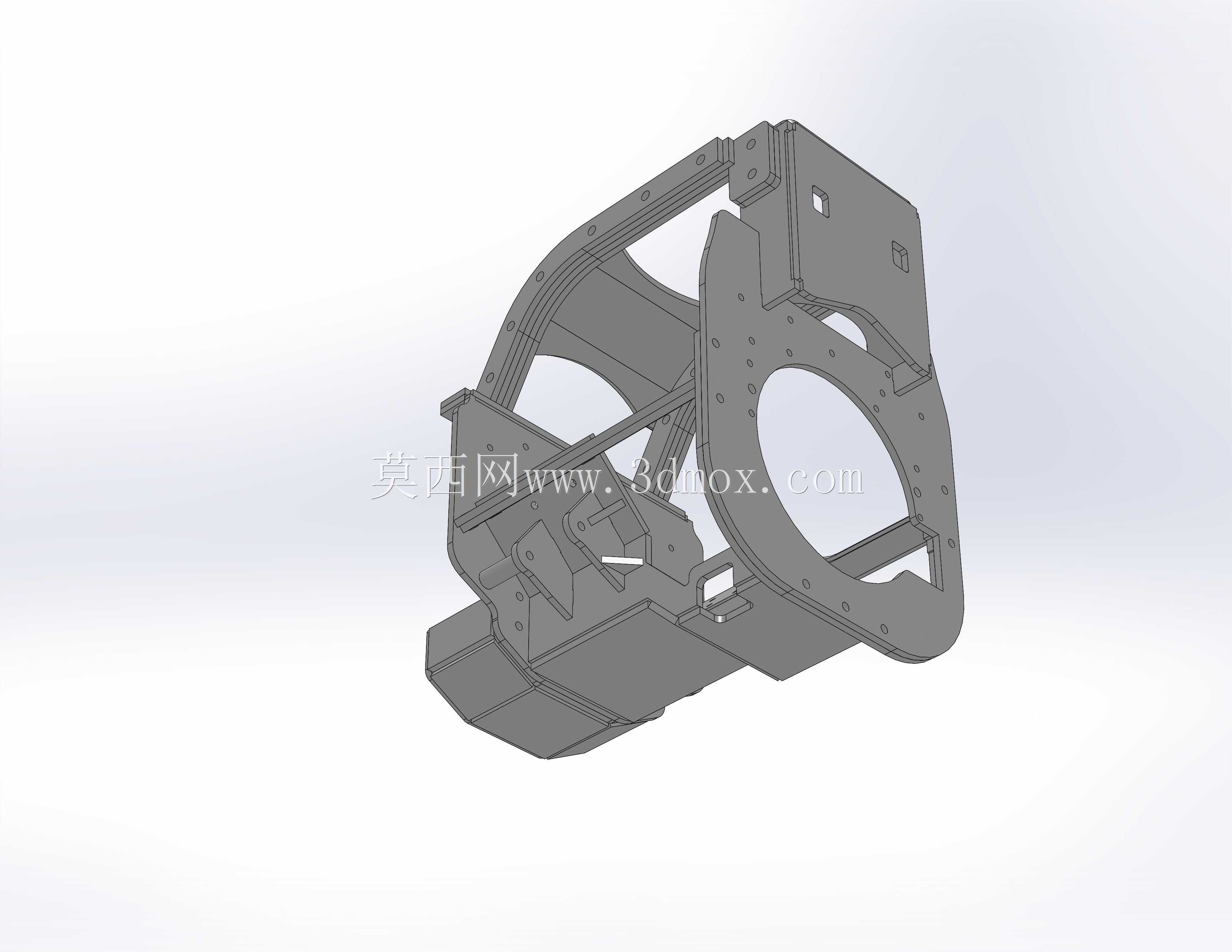

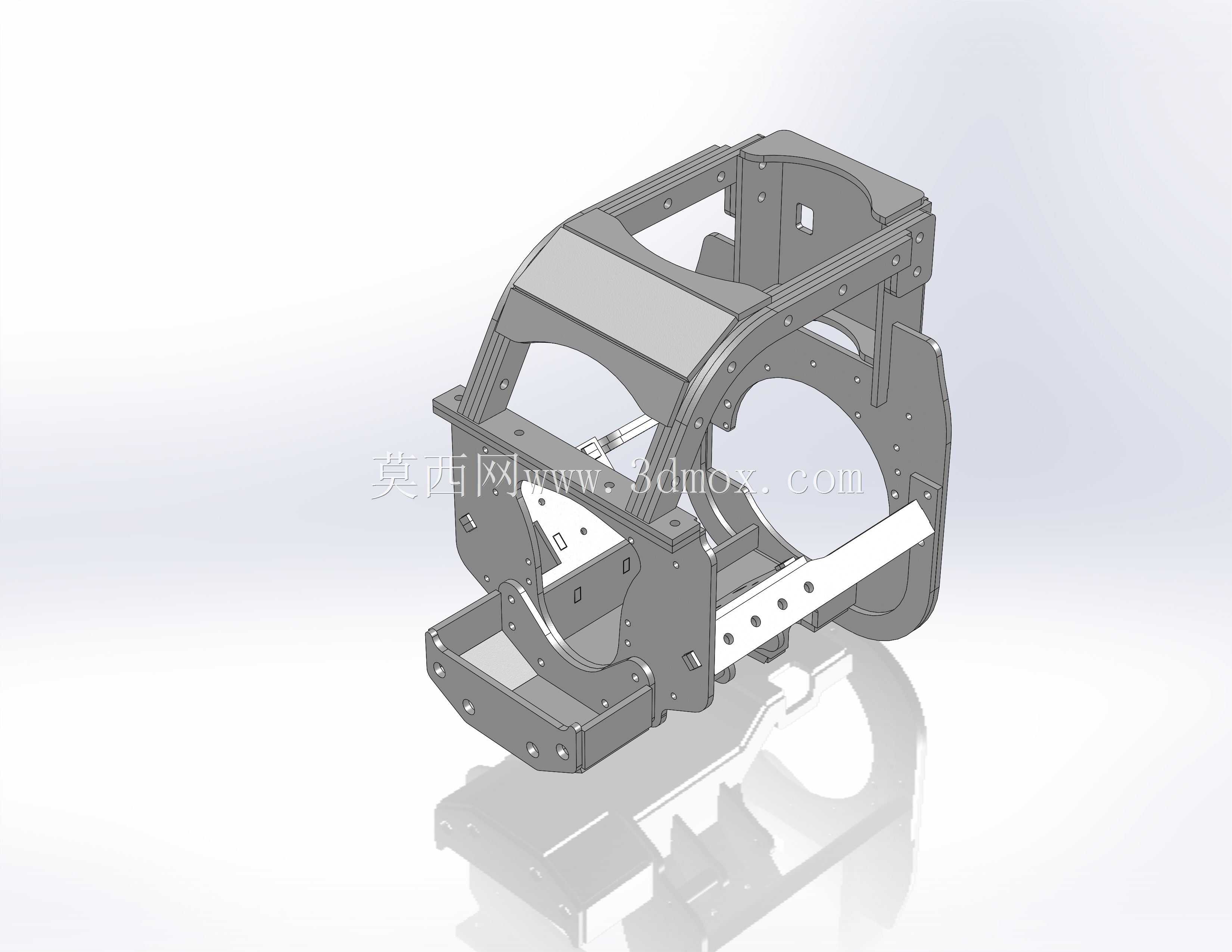

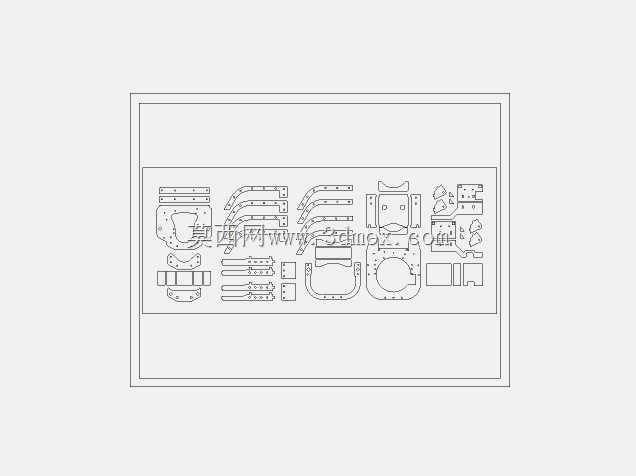

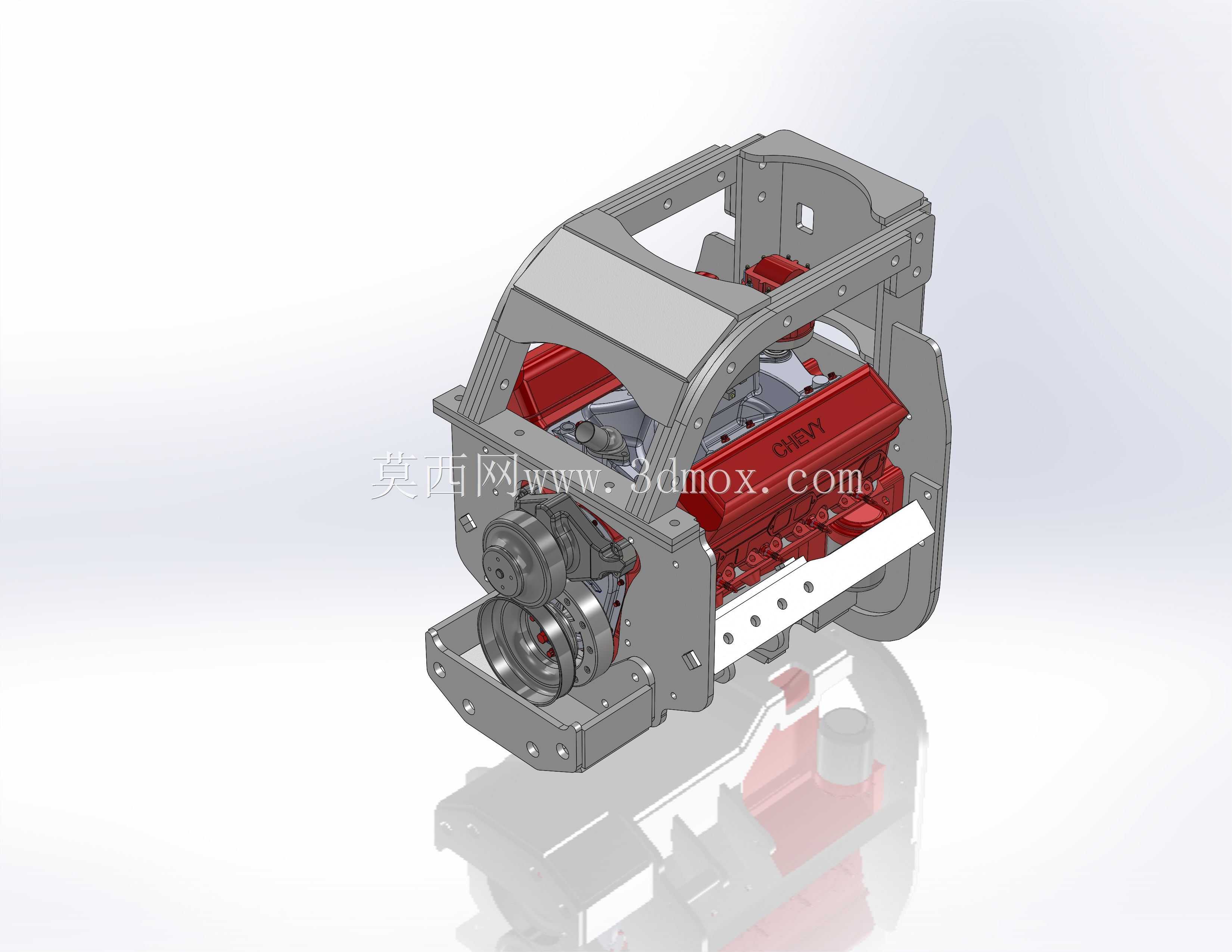

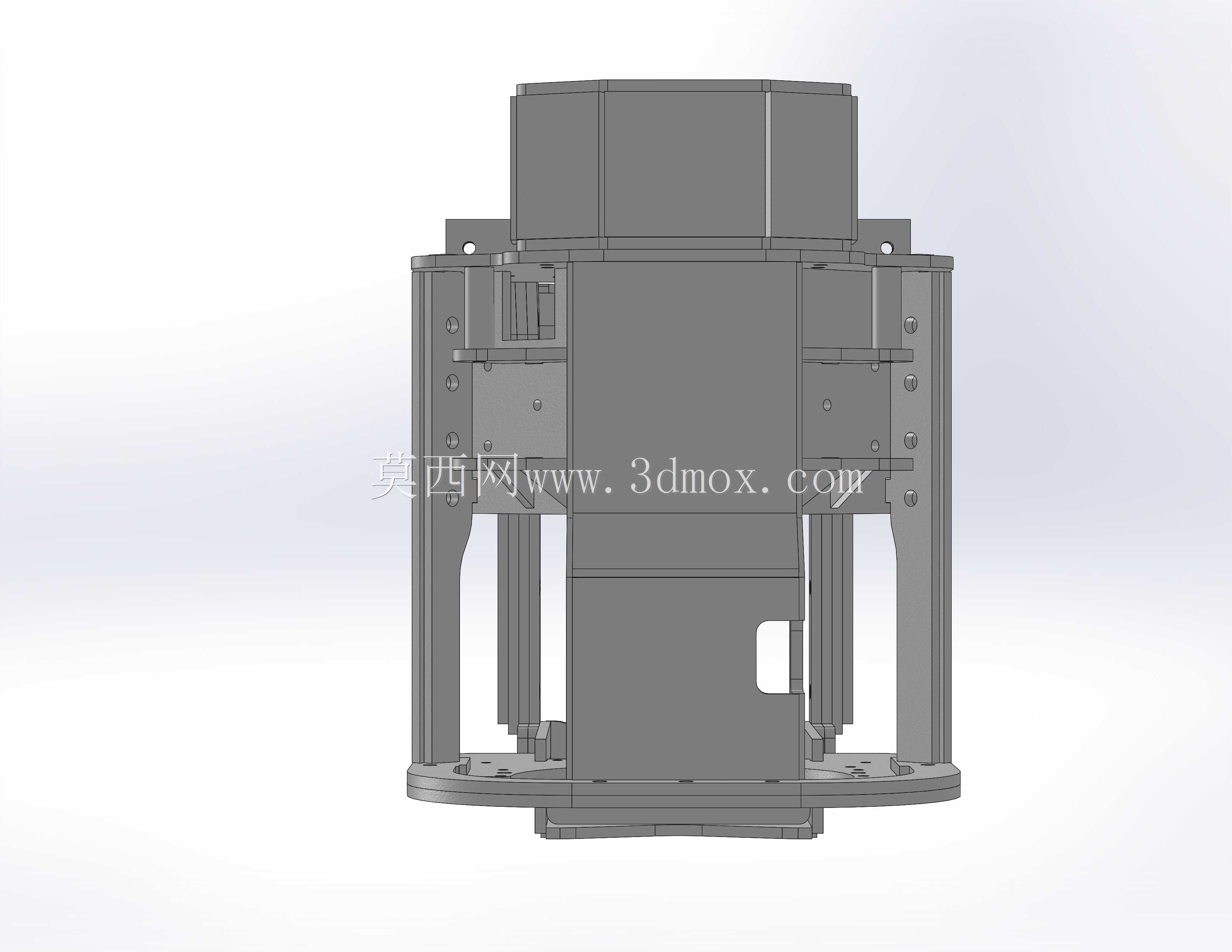

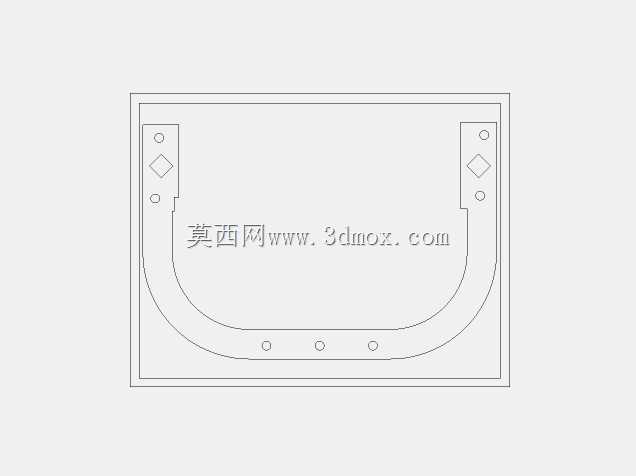

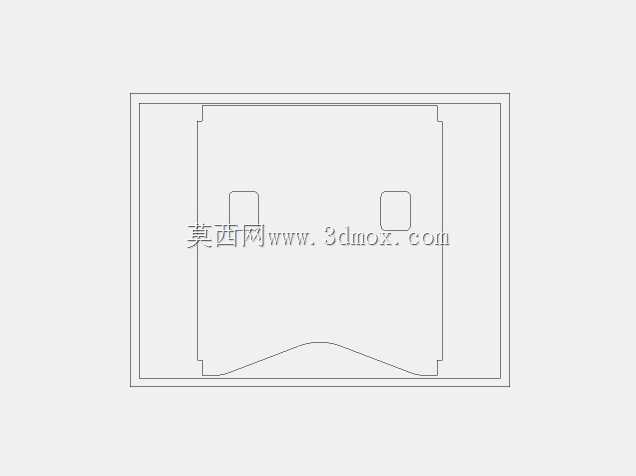

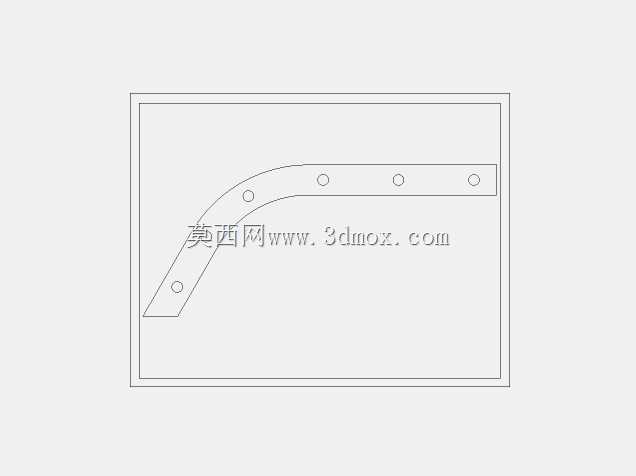

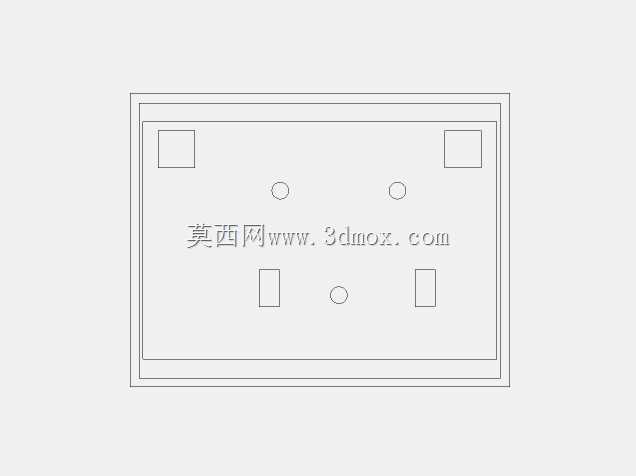

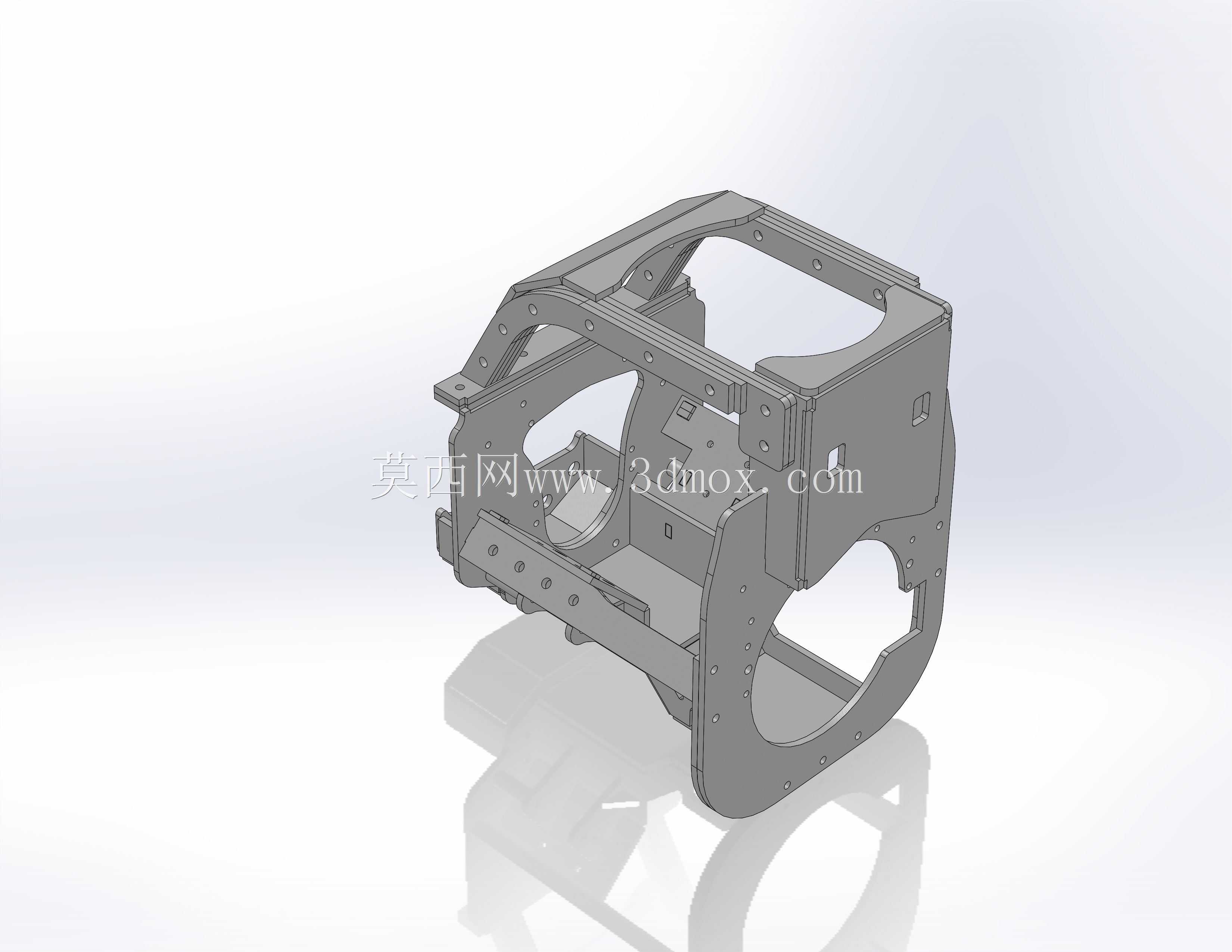

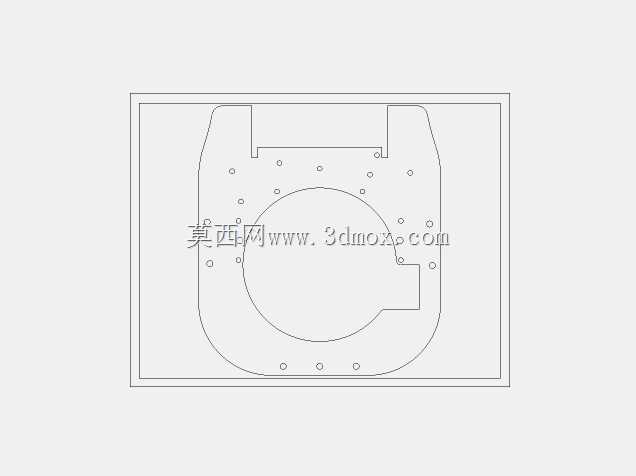

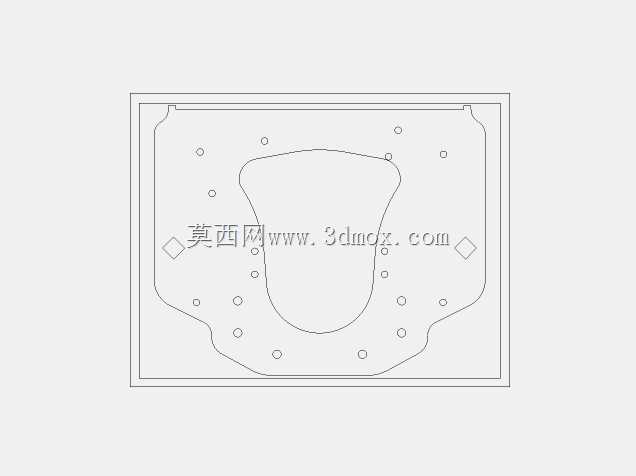

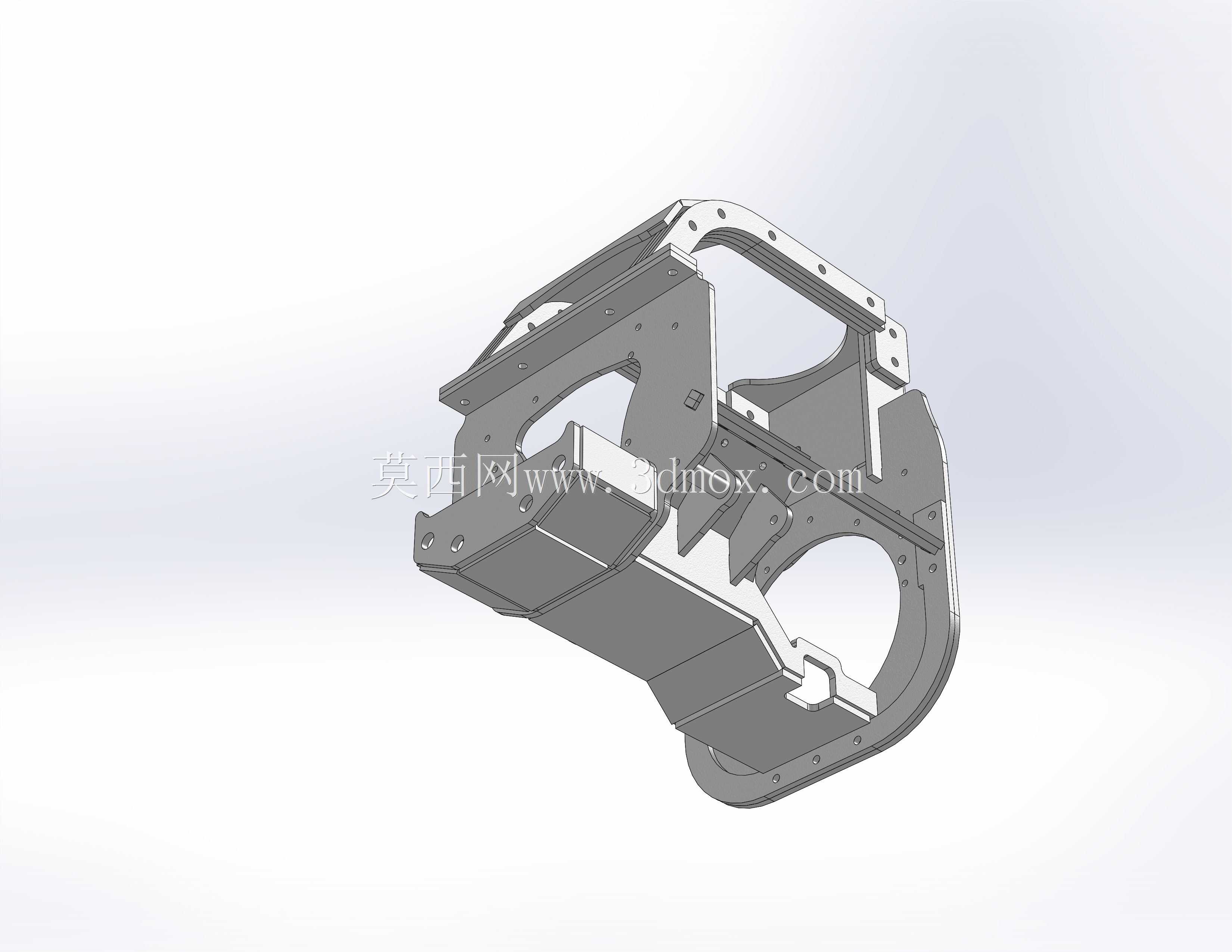

这款SBC支架主要应用于小批量改装动力单元的配套安装场景，多用于定制化小型动力机组、非道路改装作业设备的发动机承载固定，能够为V型结构的内燃发动机提供稳定的安装支撑，同时兼容周边传动部件、启动机的布局避让需求，解决紧凑空间内动力总成安装干涉、固定强度不足的常见问题。支架整体采用框架式笼型结构设计，主体承载部位选用1/2英寸厚度的金属板材加工，兼顾结构刚性与整体自重控制，既能够承受发动机运行过程中产生的持续振动与扭矩反作用力，也不会过度增加动力总成的整体重量，适配移动类动力设备的轻量化装配需求。支架上部设计有环抱式限位框架，能够从上部与侧部对发动机缸体形成多点位约束，避免运行过程中出现横向、纵向的位移窜动；下部预留了传动部件的安装空间，可直接匹配皮带轮、传动飞轮等动力输出组件的装配位置，无需额外加装转接构件。设计过程中针对安装间隙做了精细化处理，光环压边部位预留1/2°的装配斜度，既能够提升板材拼接的贴合度，也能消除焊接加工带来的形变误差，降低装配时的对位难度。侧部的支撑杆件采用1/2英寸层压焊接工艺加工，相比实心杆件在保证支撑强度的前提下大幅降低自重，其中特意设计的偏心侧杆结构，专门在启动机周边预留出额外的装配与维护间隙，避免启动机安装、后期检修时与支架结构发生干涉，无需拆卸整体支架即可完成启动机的拆装维护作业。支架的安装基准面完全匹配发动机缸体的原生安装点位，所有固定孔位均与缸体螺纹孔一一对应，安装时直接贴合在发动机缸体表面完成紧固即可，不需要对缸体做额外的打孔、切削加工，能够保证动力总成的安装同轴度与受力均匀性，避免因安装基准偏差导致的传动部件磨损、振动异常等问题。支架的侧部与下部预留了多组标准化安装孔位，可根据不同的装机场景适配减震垫、外接固定脚等配件，既可以直接固定在设备机架上，也可以搭配减震组件实现浮动安装，适配不同振动等级的使用需求。整体结构的外轮廓做了圆角压边处理，没有尖锐的外凸棱角，既能够提升安装操作的安全性，也能避免对周边管线、线束造成磨损。
