台式三轴涂胶机器人精密结构设计

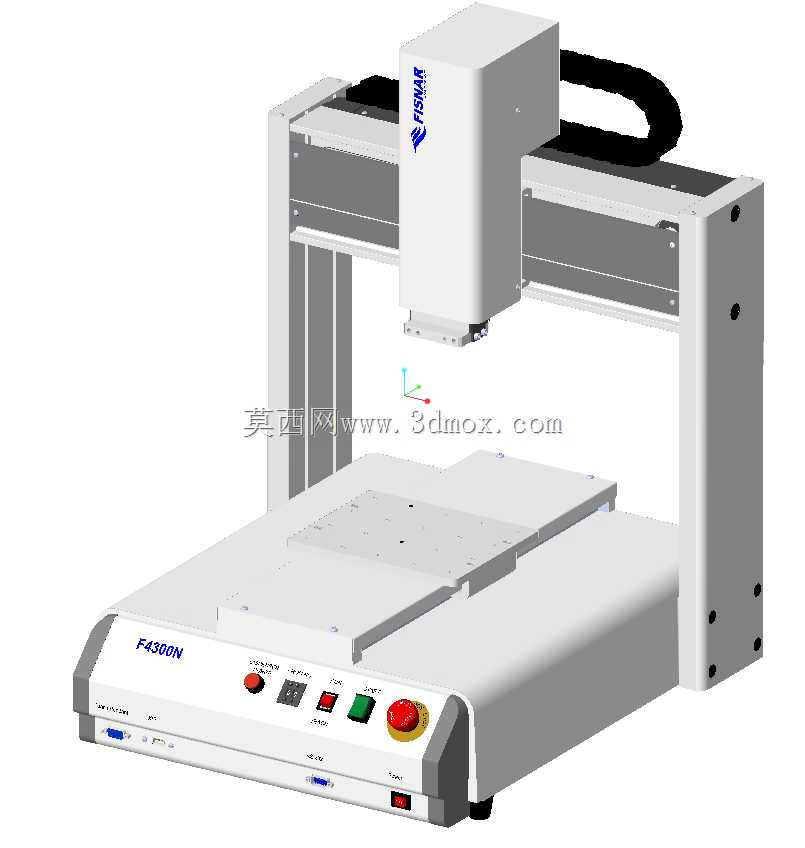

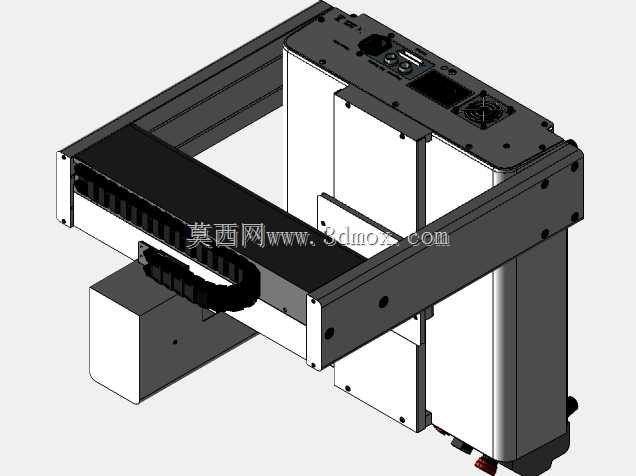

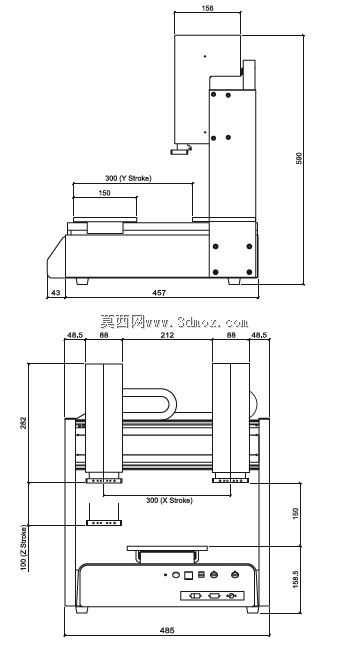

这款桌面式三轴涂胶执行设备，主要面向中小批量生产场景下的精密涂胶作业需求，常见于消费电子零部件粘接、小型塑胶件密封、五金工件点胶固定等工序，相比人工涂胶可大幅降低胶量偏差、涂胶轨迹偏移带来的不良率，适配低黏度流体、膏状胶体等多种涂覆介质的作业要求。从结构布局来看，设备采用龙门式三轴运动架构，X轴横梁搭载Z轴执行端，Y轴负责承载工件的工作台进给，三个运动轴均采用直线导轨搭配同步带传动的组合，在保证运动重复定位精度的同时，控制了整体设备的制造成本与运行噪音，适合放置在常规生产车间的标准工作台上使用，无需额外做大型设备的地基预埋处理。设备的操作面板集成在底座前端区域，排布有急停按钮、启动开关、复位按键、状态指示灯以及程序调试接口，操作人员可在工件装夹完成后，直接在设备端完成轨迹示教、胶量参数调整、作业速度设定等操作，无需外接复杂的控制柜，整体走线全部隐藏在型材框架与底座内部，避免车间作业过程中线缆被胶体滴落污染、或是被工件剐蹭造成的线路故障。Z轴末端的执行机构预留了标准的胶阀安装位，可适配针式点胶阀、喷雾阀、蠕动式点胶头等多种涂胶执行端，安装孔位采用通用化间距设计，更换不同涂胶组件时无需重新加工转接板，可快速完成工艺切换。工作台面采用带定位孔的平整铝板设计，可搭配专用工装夹具完成不同外形工件的快速定位，台面的承载边界可覆盖常规小型电子模组、塑胶壳体类工件的装夹需求，运动行程可满足单批次多工件排布的连续涂胶作业，减少单次装夹的辅助时间。在设计过程中，框架部分采用铝型材拼接搭配钣金护罩的结构，既保证了整体结构的刚性，避免高速运动过程中出现结构震颤影响涂胶轨迹精度，同时也控制了设备整体重量，方便车间内的位置转移与布局调整。底座内部集成了运动控制板卡、驱动模块以及电源组件，各模块采用分区安装布局，预留了足够的散热空间，同时接线端子做了标识区分，方便后期的设备维护与部件更换。设备的三轴运动原点均设置了硬限位与光电限位双重保护，避免程序误操作时出现运动超程撞机的问题，前端的大尺寸急停按钮可在出现异常时第一时间切断设备运动输出，保障作业过程的操作安全。
