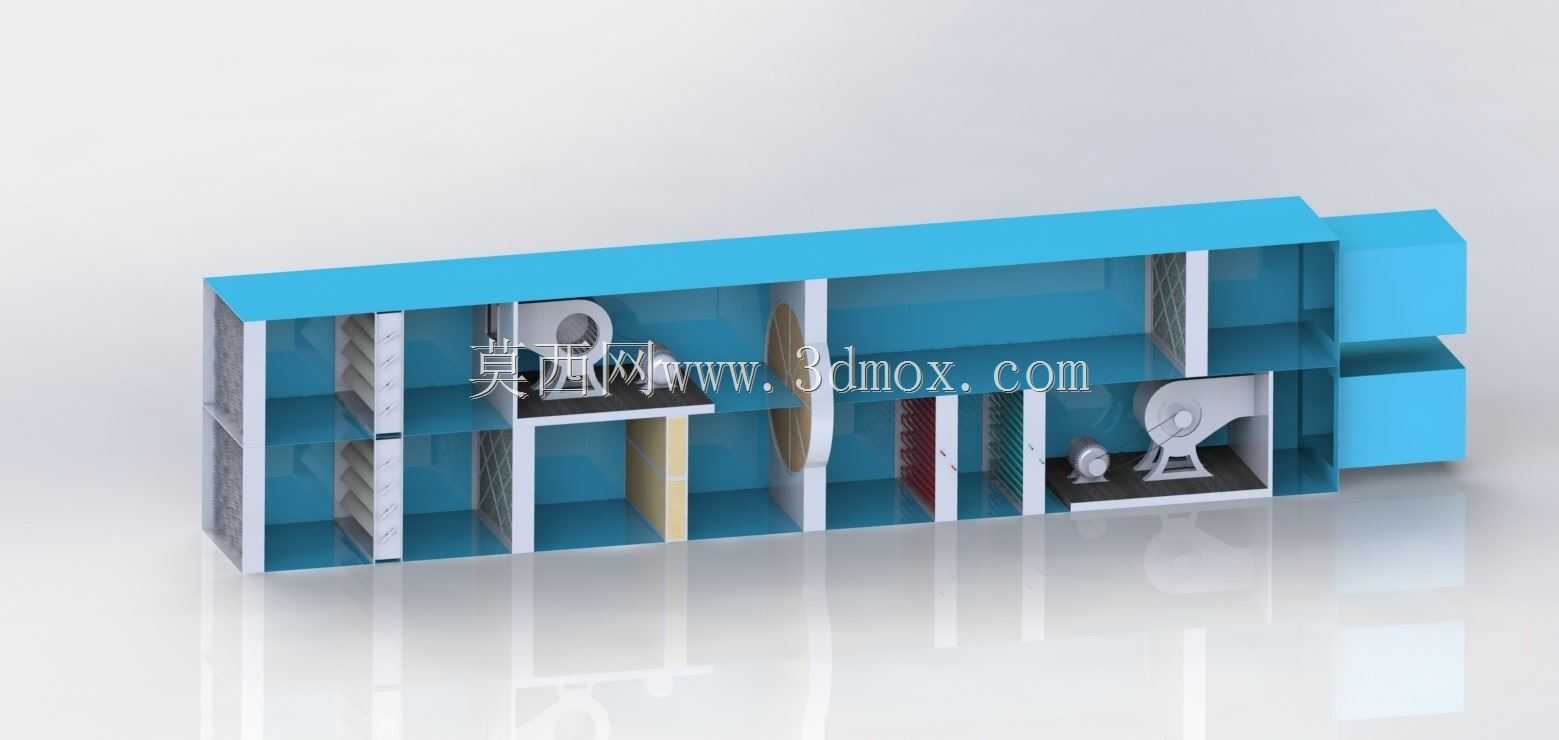

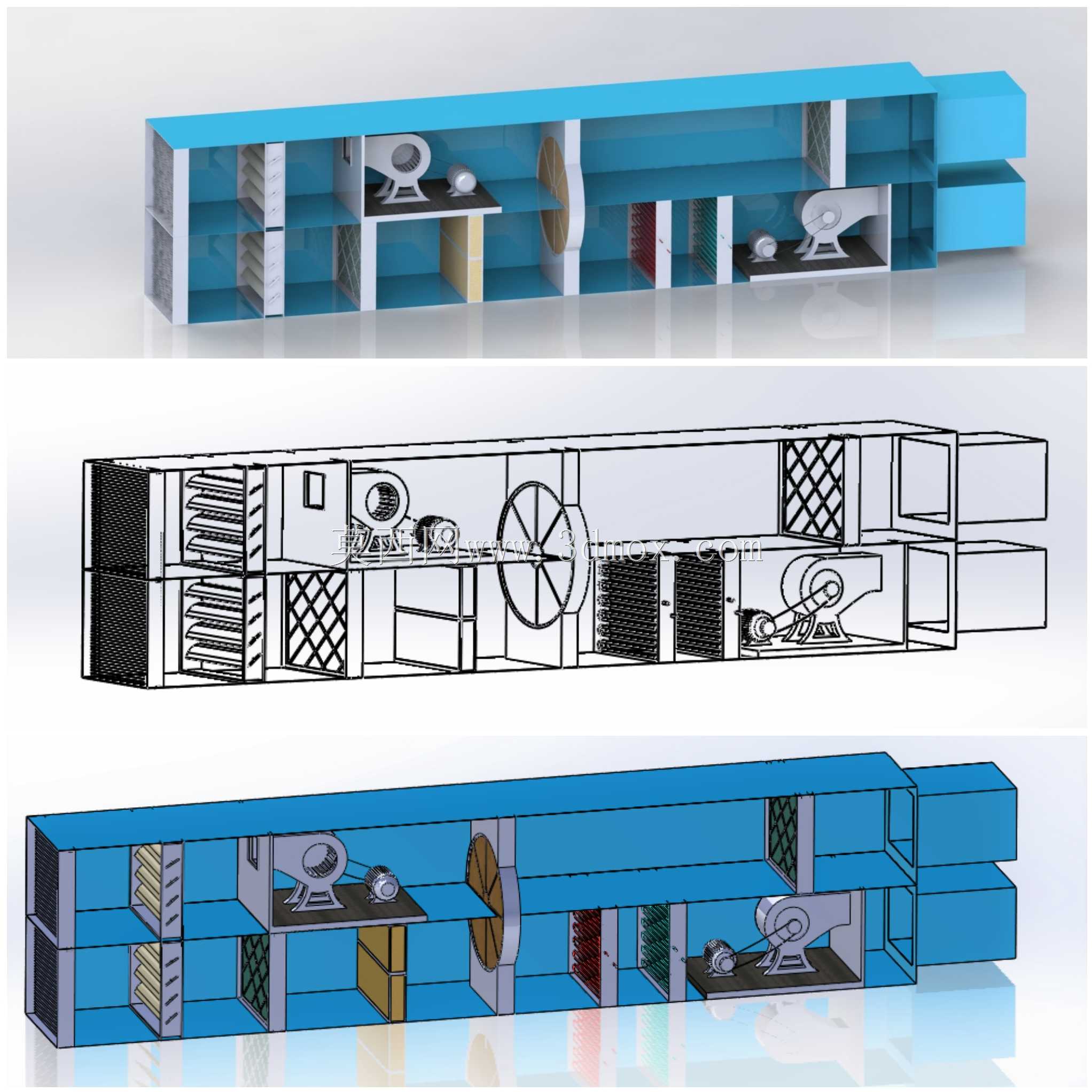

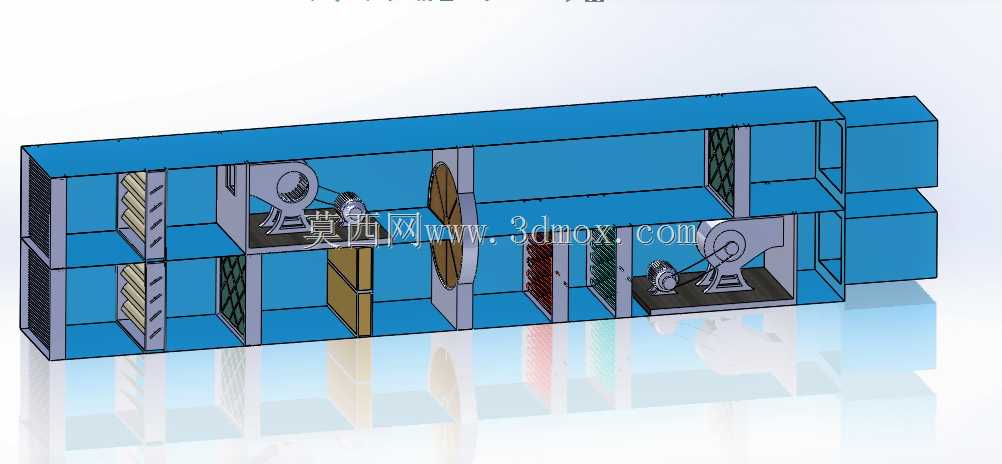

组合式空气处理机组内部结构设计

这款空气处理机组是暖通空调系统中的核心空气处理终端设备，主要应用于商业综合体、大型工业厂房、医疗洁净场所、轨道交通站点等大空间集中供冷暖场景，承担着整个通风空调回路里的空气全参数调节职能，作为送风系统的核心处理单元，它串联在新风采集、回风混合与末端送风管路之间，完成空气从引入到送出的全流程处理。从实际使用场景来看，该机组可同时接入室外新风管路与室内回风管路，通过内置的混风段调节新回风比例，在保障室内空气卫生要求的前提下最大化降低冷热负荷损耗，适配不同季节、不同人员密度场景下的通风需求，既可以在过渡季全新风运行实现免费供冷，也能在极端冷热天气下提高回风占比降低系统能耗。设备采用分段式模块化的功能段排布设计，沿气流方向依次设置了初效过滤段、冷热换热段、风机动力段、均流稳压段、消声段以及中效过滤段，各功能段通过法兰边框拼接为整体，既方便生产阶段的标准化预制，也便于现场安装时根据运输通道尺寸拆分转运，同时给后期运维阶段的滤材更换、部件检修预留了充足的操作空间。在功能特性上，初效过滤段采用板式折叠滤材结构，可拦截空气中5μm以上的大颗粒浮尘、蚊虫与纤维杂物，保护后端换热盘管与风机部件不受积尘影响；换热段内置交错排布的翅片盘管，可根据系统需求接入冷冻水、热水或者直膨冷媒，实现对空气的降温除湿或者加热升温处理；双风机的动力段配置可实现送回风的风压匹配，既保障送风距离满足大空间送风要求，也能通过风机的变频调节适配不同工况下的风量需求，避免定频风机长期高负荷运行带来的能耗浪费；均流段通过内置的导流孔板调整气流分布，避免气流直吹后端部件造成局部阻力过大，同时让经过温湿度处理的空气混合更均匀，避免送风参数出现局部偏差；末端的中效过滤段可拦截1μm以上的细颗粒物，满足普通商用场景的空气洁净度要求，若有更高洁净需求还可在该段后追加高效过滤模块。设计阶段充分考虑了安装边界的适配性，机组整体采用长条形卧式排布结构，外壳采用双层夹心彩钢板作为围护结构，既降低机组运行时的冷量损耗，也能隔绝风机运行产生的噪声向外传递；底部设置统一高度的安装底座，可直接放置于设备层的混凝土基础或者型钢支架上，各功能段的检修门均设置于机组同侧，安装时只需预留单侧检修通道即可，无需在机组两侧额外预留操作空间，有效压缩了设备安装所需的机房面积；机组两端的风管接口采用标准法兰尺寸，可直接与同规格的通风风管对接，无需额外制作变径接头，降低现场安装的施工难度与材料成本。在内部结构设计上，各功能段之间设置了密封隔断，避免不同处理段之间出现气流串流，影响空气处理效果；风机与底座之间加装了减震垫，降低风机运行时的振动传递，避免振动通过风管传递到室内区域产生噪声干扰；盘管段下方设置了整体式接水盘，可将制冷工况下产生的冷凝水统一收集排出，避免冷凝水渗漏到机组内部或者机房区域。
