活塞式鼓风机完整结构三维设计

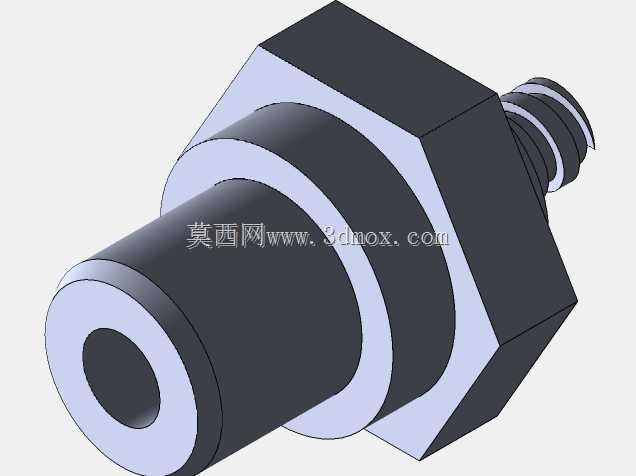

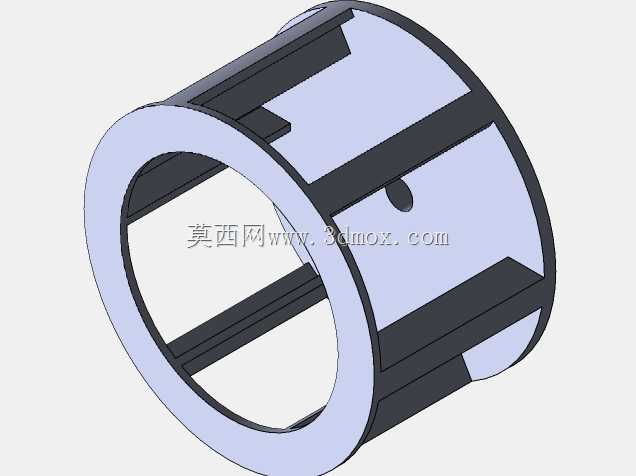

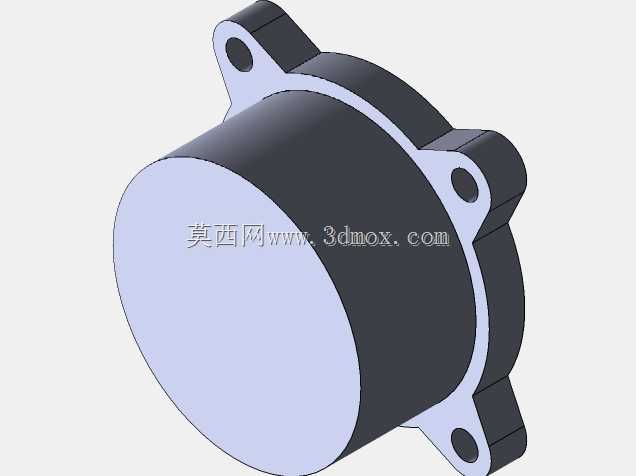

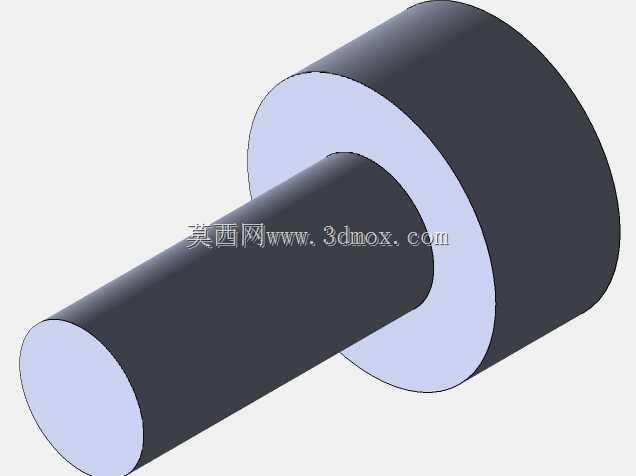

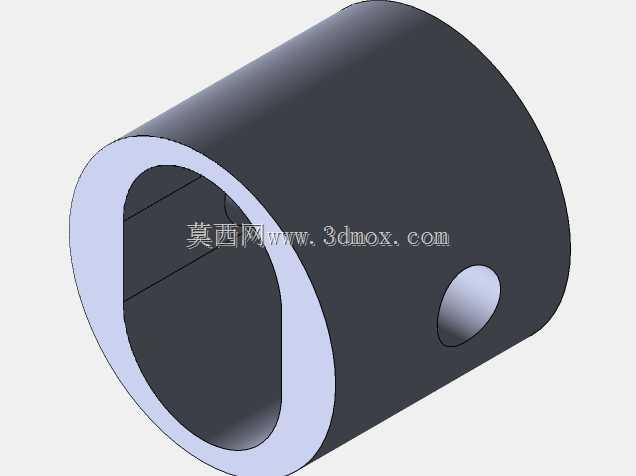

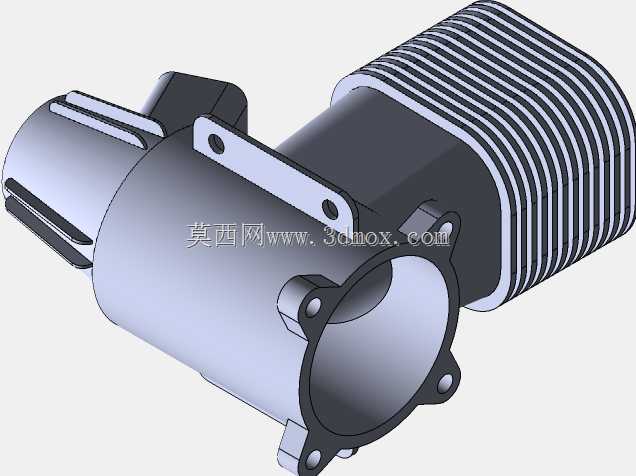

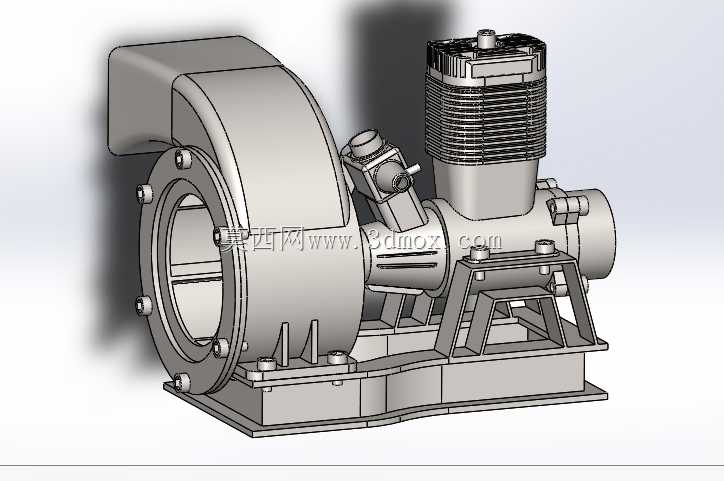

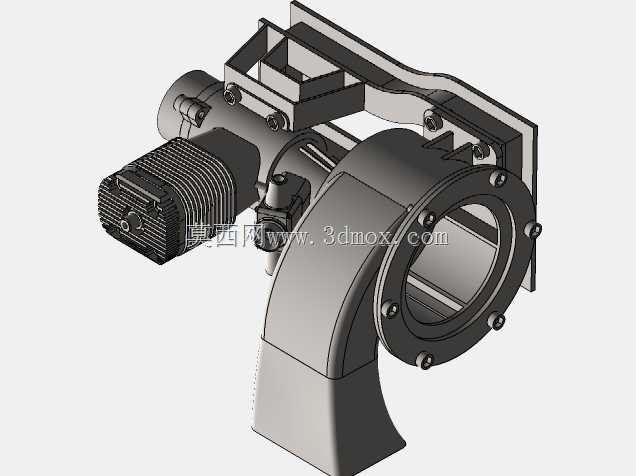

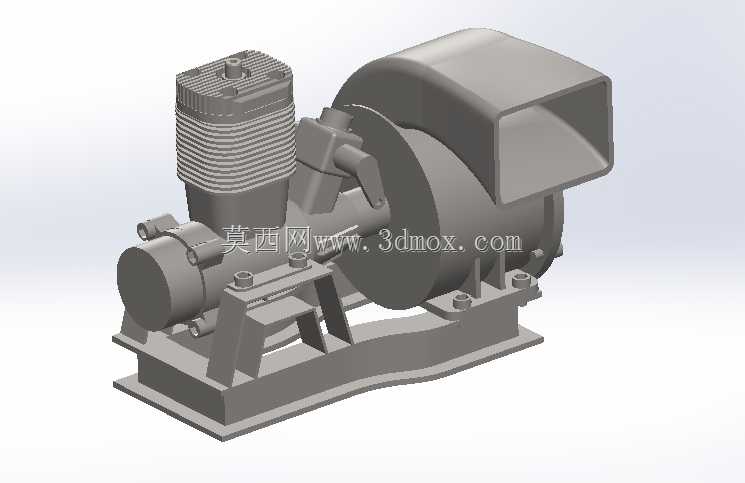

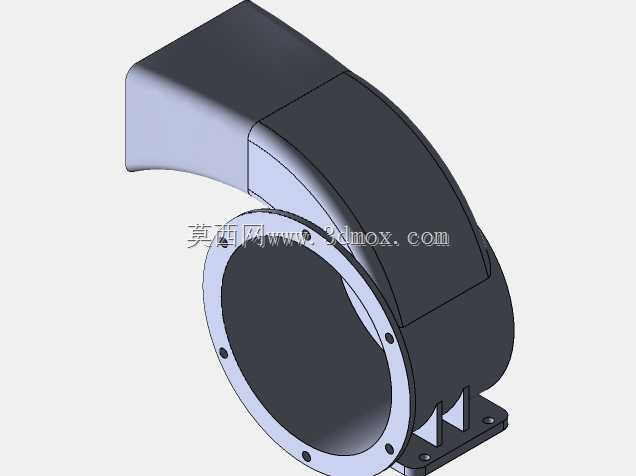

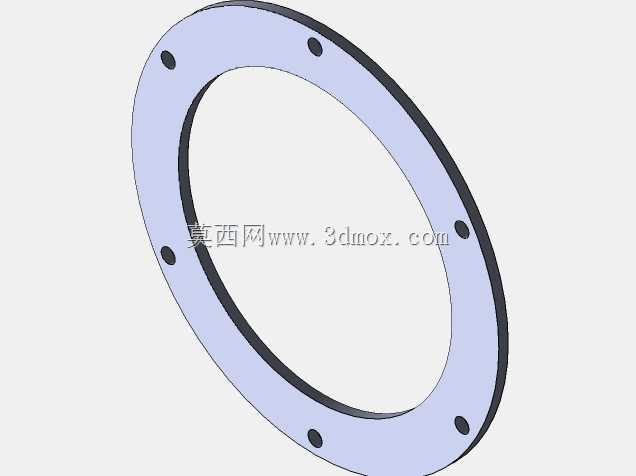

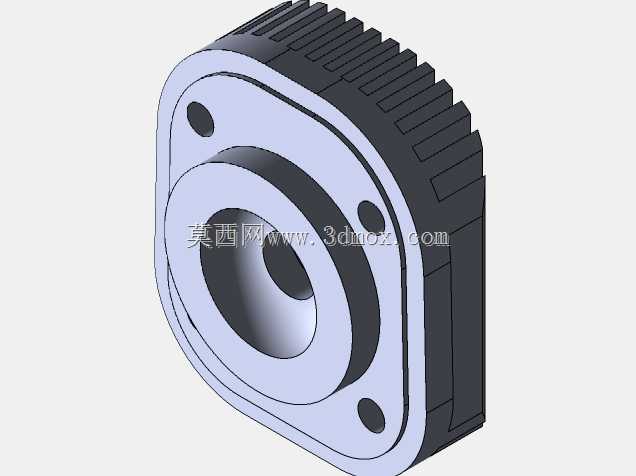

　　在工业通风、低压气源输送、小型燃烧设备供风这类场景里，活塞式鼓风机的应用覆盖度一直不低，不同于离心式风机的大流量低风压特性，这类容积式鼓风设备能在工况波动时维持相对稳定的输出压力，适配对风压稳定性有要求的小型气路系统。这套三维结构完整还原了设备从动力输入到气流输出的全部组件，缸体部分采用散热鳍片一体式结构，没有额外拼接散热构件，运行过程中活塞往复产生的热量可以通过鳍片直接和空气完成热交换，避免连续作业时缸内温度过高影响密封件寿命。蜗壳部分的流道做了顺滑过渡处理，气流从活塞腔进入蜗壳时没有直角转折结构，能大幅降低局部涡流带来的能量损耗，出风口采用法兰连接结构，法兰端面预留了均匀分布的螺栓孔位，安装时可以直接对接对应通径的输气管路，

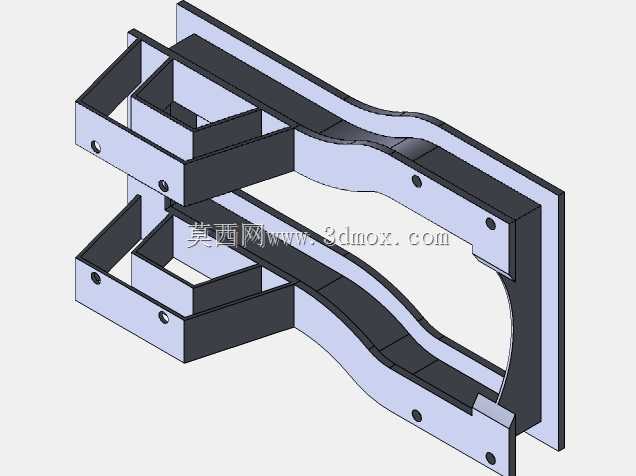

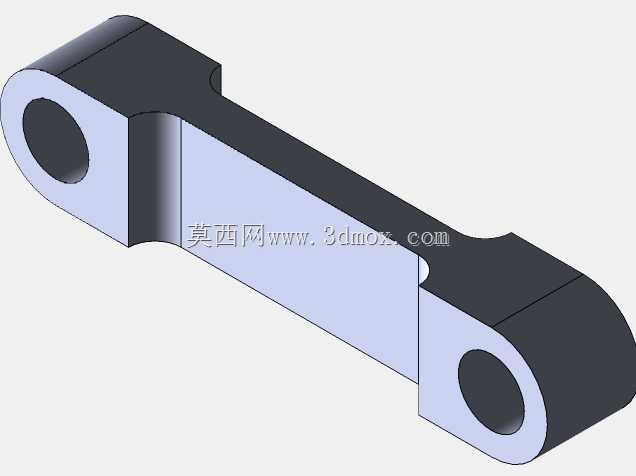

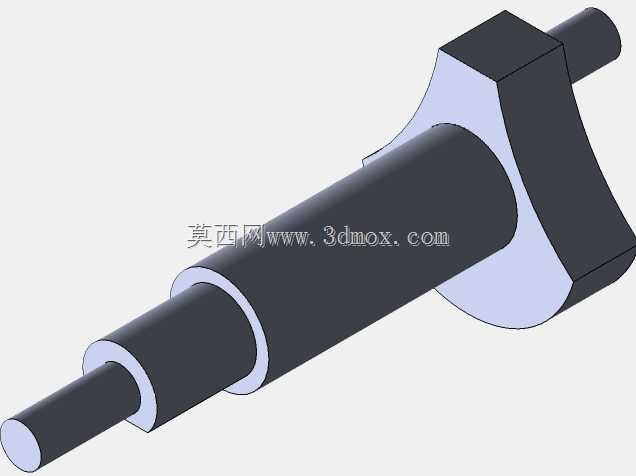

　　不需要额外做转接件适配。整套设备的安装底座采用框架式焊接结构，承托位置分别对应缸体、蜗壳、传动连接部三个核心承重点位，底座上的安装孔为长圆孔设计，现场安装时可以根据预埋螺栓的实际位置做小范围调整，降低现场安装的对位难度。设计过程中传动组件的同轴度做了重点校核，动力输出端和活塞曲柄的连接位设置了定位台阶，装配时不需要反复调整同轴度，靠台阶面定位就能保证传动部件的运行同心度，减少运行过程中的径向跳动。设备的整体安装边界控制紧凑，动力缸体和蜗壳采用同侧布置的结构，没有向外伸出多余的突出构件，在设备柜内安装时可以有效节省横向占用空间，适配小型集成式气源站的安装空间要求。密封结构采用组合式密封设计，活塞环和缸壁的配合间隙经过反复校核，

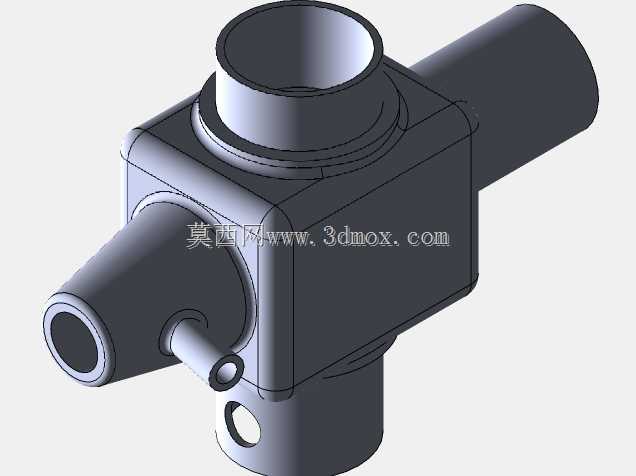

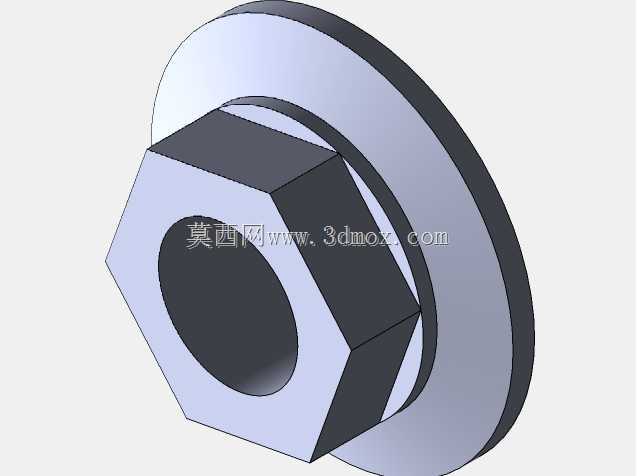

　　既保证往复运动的顺畅性，又能将内部泄漏量控制在允许范围内，不需要频繁更换密封件就能维持稳定的输出效率。进气端设置了过滤组件的安装位，预留的接口尺寸适配常规的小型空气滤芯，现场使用时可以直接选配标准滤芯，不需要单独定制进气过滤构件。整套结构的所有连接螺栓都采用标准件规格，不同位置的同规格螺栓可以通用，后期维护时不需要准备特殊规格的紧固件，降低运维的配件储备成本。
