带调节锁紧结构的车轮支撑组件结构设计

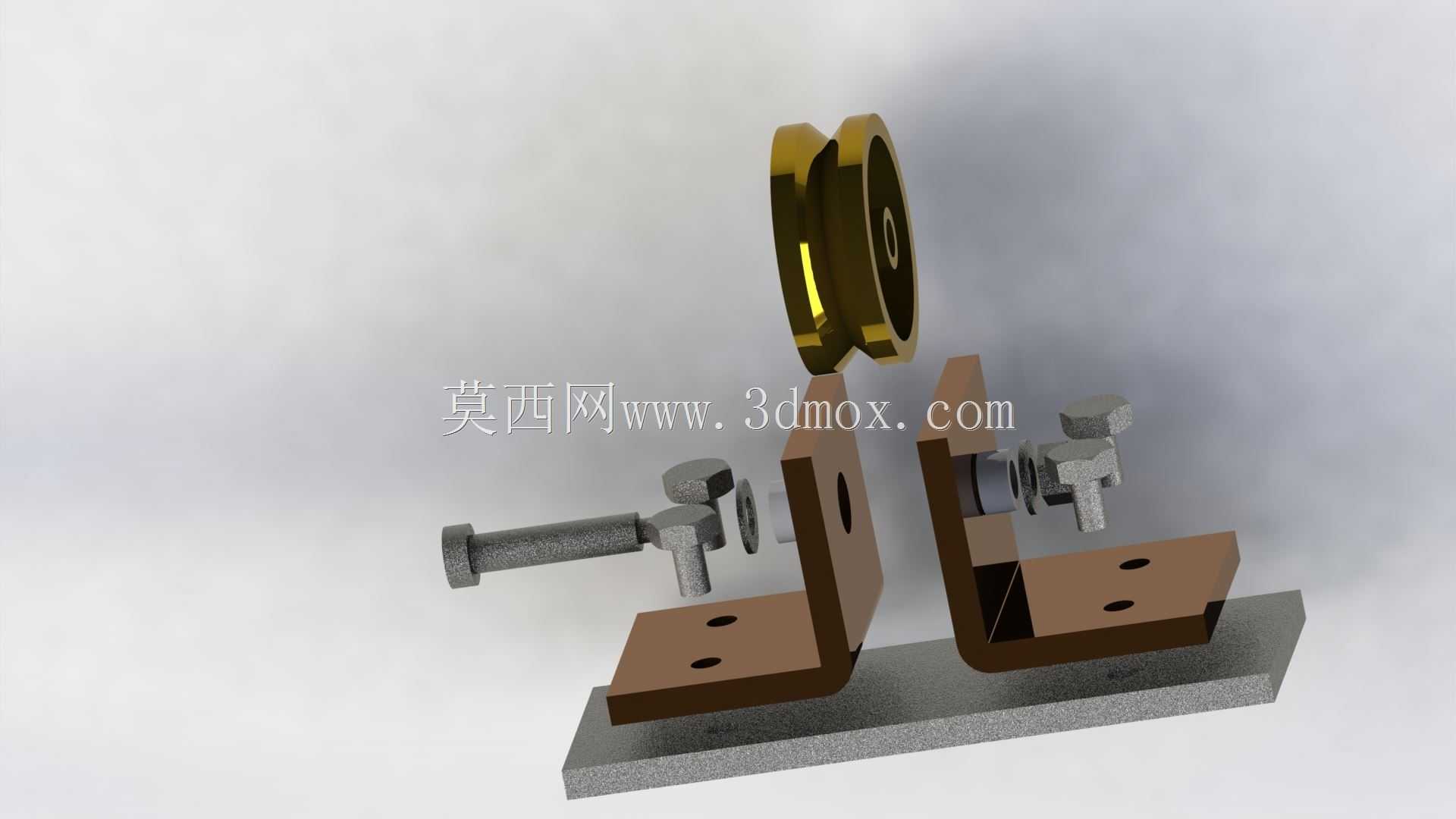

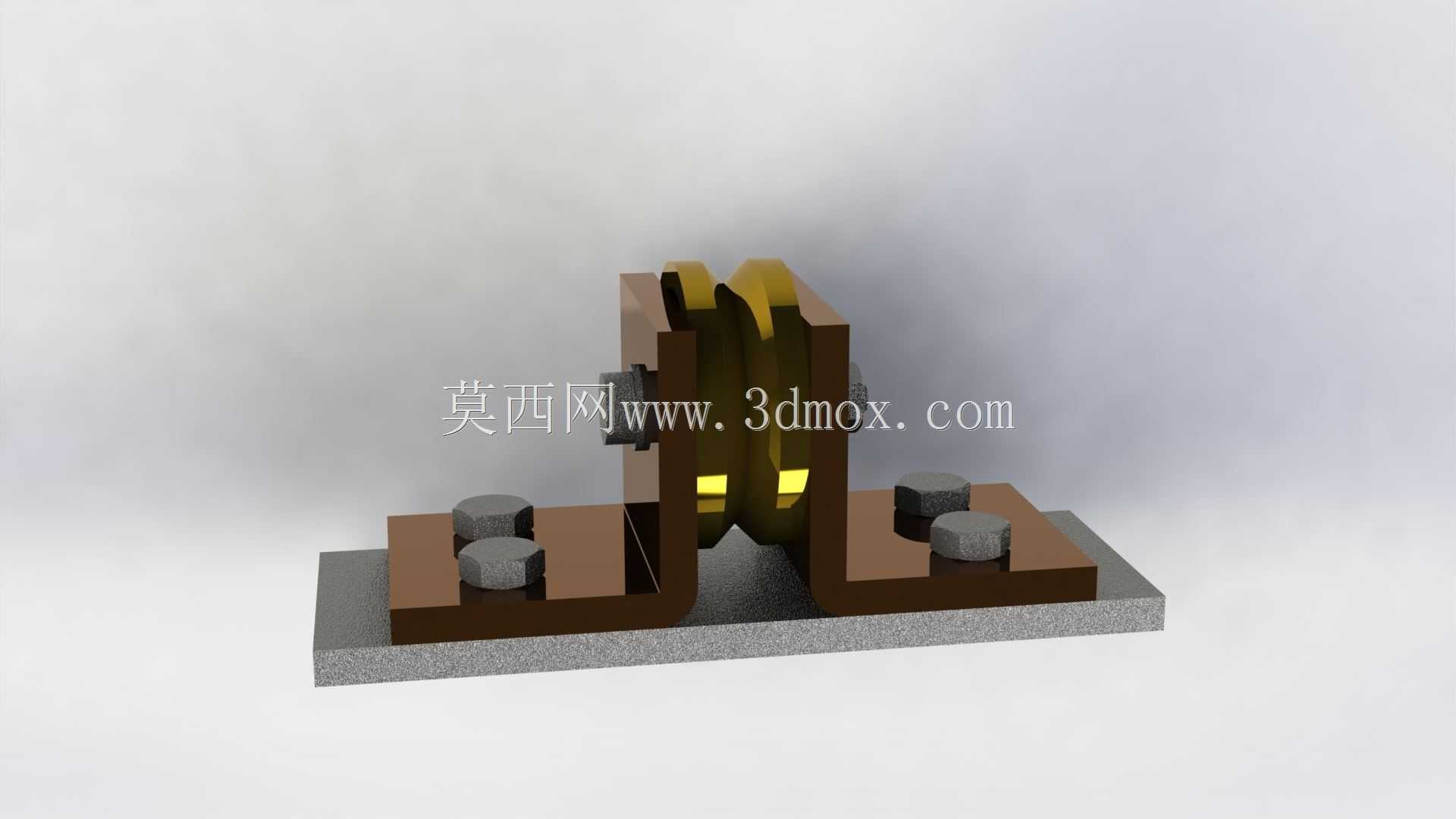

　　这套车轮支撑组件的设计，最初是面向小型输送线、移动工装台、轻型自动化移载设备的轮组安装需求做的结构方案，核心解决的是轻型移动载具轮组安装后同轴度难调整、长期运行易松动移位的问题。整套组件拆分来看，包含一体化铣削成型的L型安装底座、双侧对称布置的立式支撑支架、带限位轴肩的车轮本体、带肩锁紧螺钉、配套防松螺母、调节螺栓以及耐磨衬套，所有零件的配合公差都按照中等精度机械装配要求设定，适配常规小负载轮组的运行工况。

　　设计过程中没有采用复杂的一体化焊接结构，反而选择了分体式螺栓锁紧的装配方案，主要是考虑到现场安装调试的便利性：双侧支架上预留的长条形调节槽，允许安装时根据车轮的实际轴向尺寸微调两侧支架的间距，既可以抵消零件加工带来的尺寸误差，也能在衬套出现磨损后快速调整间隙，避免车轮运行时出现轴向窜动、卡滞的问题。底座上的四个沉头安装孔按照标准安装孔位排布，安装边界控制在常规小型移动设备的底部安装空间范围内，不需要额外对设备底板做特殊改造，直接通过螺栓就能完成组件与设备主体的固定。

　　从功能特性上看，带肩螺钉的轴肩结构直接承担车轮的径向载荷，避免螺纹部分直接受力出现变形，衬套选用耐磨自润滑材质，压装在车轮中心孔内，既降低转动时的摩擦阻力，也能减少车轮本体的磨损，延长整套组件的维护周期。配套的锁紧螺母全部采用带防松垫圈的结构，设备在车间地面移动产生持续振动的工况下，也不会出现连接松动的问题。实际应用场景里，这套结构不仅可以用在轻型工业移动设备上，也能适配小型实验装置、家用移动器具的轮组支撑，所有零件都采用常规机械加工工艺即可生产，不需要开模或者特殊加工设备，加工成本可控，装配流程简单，普通装配工人参照装配示意图就能完成整套组件的组装调试。

　　结构设计时特意将调节螺栓的操作端朝向组件外侧，调试时不需要拆卸周边的其他零部件，用常规扳手就能完成轮组间隙的调整，后期维护更换易损件时，只需要拆下一侧的锁紧螺母就能抽出轮轴，更换车轮或者衬套，维护效率相比焊接式的轮组支架提升不少。双侧支架的折弯处做了加强筋结构处理，在不增加整体板材厚度的前提下提升了支架的抗侧弯强度，即使轮组受到侧向冲击力，也不会出现支架变形导致车轮卡滞的问题。
