台式螺旋夹紧虎钳结构设计方案

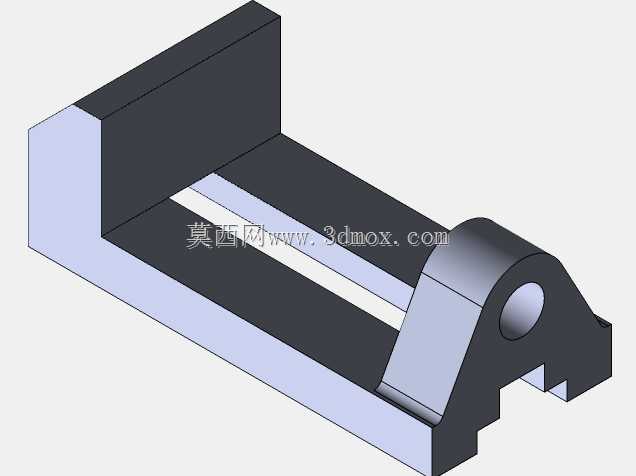

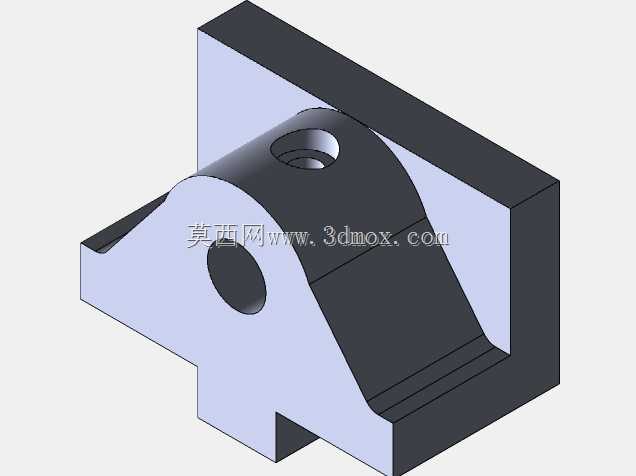

　　这款手动螺旋虎钳是机加工、装配工位最常用的工装夹紧部件，日常在钳工台、铣床、钻床的工位上随处可见，核心作用是在锯切、锉削、钻孔、攻丝、轻度铣削等工序中牢牢固定待加工工件，避免加工过程中工件位移导致的尺寸超差、加工报废甚至安全隐患。从结构设计逻辑来看，整体采用C型固定钳身作为承载基体，固定钳身一体铸造成型后经时效处理消除内应力，保证长期使用不会出现夹持精度偏移，固定钳口直接集成在钳身端部，活动钳身通过燕尾导轨结构与固定钳身配合，滑动间隙可通过侧边的调节镶条进行微调，保证活动钳身移动顺畅无卡滞，同时不会出现上下翘动的情况。夹紧动力采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适配手动夹紧的大扭矩需求，

　　丝杆端部通过推力球轴承与固定钳身连接，转动摇臂时丝杆旋转带动活动钳身沿导轨做直线往复运动，实现钳口的开合与夹紧动作，摇臂采用球头手柄设计，单手握持即可施加足够的夹紧力，不需要额外加力杆就能满足常规有色金属、低碳钢工件的夹紧需求。钳口部分采用可拆卸式设计，钳口板上加工有交叉网纹，增大与工件接触面的摩擦力，夹持毛坯件时不会出现打滑，针对精加工工件，也可以更换带铜垫或者软质包覆的钳口板，避免夹伤工件已加工表面。从安装边界来看，这款虎钳的底座预留了三个螺栓安装孔，可以直接通过T型螺栓固定在机床工作台或者钳工台面上，整体夹持行程适配常规中小型零件的加工需求，钳身高度设计符合人体工程学，站立操作时手臂自然下垂即可操作摇臂，

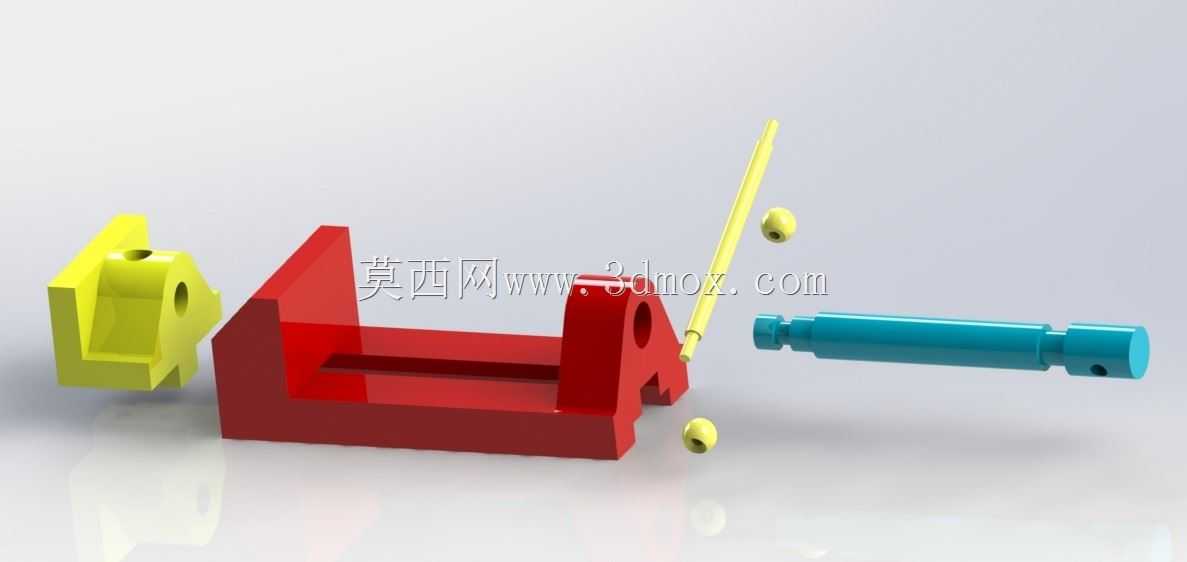

　　长时间作业不会产生过度疲劳。在实际应用场景中，除了常规机加工工位，这类虎钳也常被用于维修工位的零件拆装、焊接工位的工件定位，甚至是小型装配线的工件临时固定，结构简单可靠，几乎没有易损件，日常维护只需要定期给丝杆和导轨接触面涂抹润滑脂，就能保证十数年的使用寿命。设计过程中特意将活动钳身的导向长度做了加长处理，即使夹持位置偏在钳口一侧，也不会出现活动钳身歪斜导致的夹持面不平行问题，保证夹紧力均匀分布在工件接触面上，不会因为局部应力过大夹坏薄壁工件。丝杆的行程末端设置了机械限位，避免操作时摇臂转动过度导致活动钳身从导轨上脱落，提升了使用的安全性。整体配色采用高对比度的工业涂装，固定钳身采用醒目的红色涂装，活动钳身采用黄色涂装，传动部件采用蓝色涂装，在车间复杂的作业环境中更容易识别设备状态，避免误操作。
