手动螺旋式碎骨机械结构三维设计

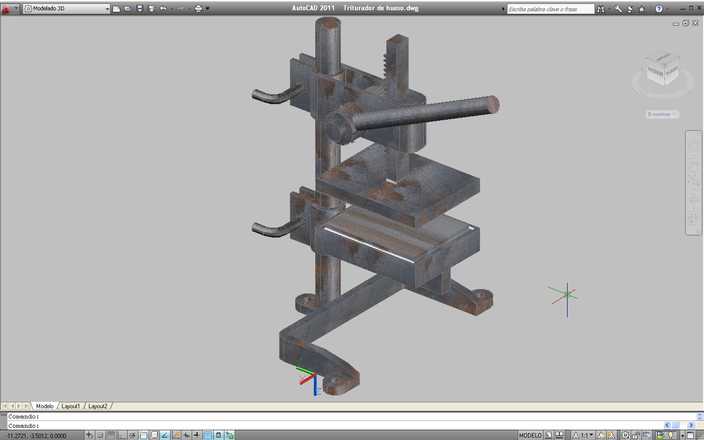

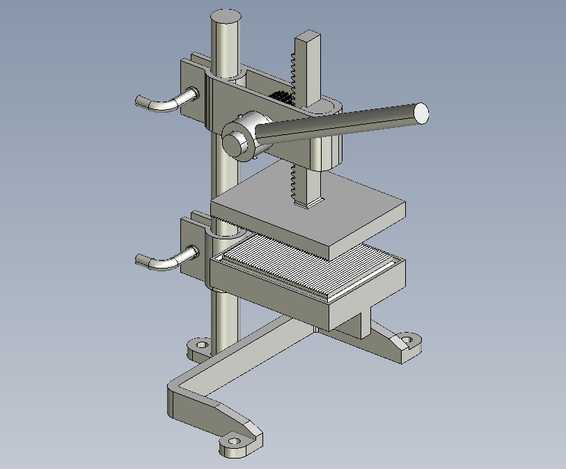

本作品为手动螺旋式碎骨设备的三维建模成果，建模阶段依托AutoCAD三维建模环境完成，整体采用立式框架式布局设计，从结构逻辑上可分为支撑机架、螺旋加压传动组件、上下压合作业台、手动操作手柄四个核心功能模块。建模过程中严格遵循机械加工的实际尺寸比例，对每一处零件的装配关系做了精准约束：底部采用三脚支撑式落地脚架，脚架末端做圆弧过渡处理，既保证放置状态的稳定性，也避免尖锐棱角带来的安全隐患；四根垂直导向立柱贯穿上下两层作业平台，为压合作业提供精准的垂直导向，避免加压过程中出现平台偏移、卡滞的问题。核心传动部分采用梯形螺旋传动结构，搭配横向穿设的长操作手柄，利用杠杆原理放大操作力矩，无需额外动力源即可输出足够的压碎力，适配硬质骨类物料的破碎作业需求；上层压台与螺旋推杆做刚性连接，下层作业台设置带定位槽的物料放置区，可对待破碎物料做初步限位，防止压合过程中物料滑脱。材质设置阶段，针对设备的金属加工属性，为所有结构件赋予了做旧质感的碳素钢材质，还原了金属锻打、焊接后的表面纹理与轻微锈蚀质感，让模型视觉效果更贴近实际工业设备的真实状态，同时对传动配合面、操作手柄握持区做了表面质感区分，配合面呈现光滑的机加工金属光泽，握持区做了哑光防滑的质感处理。设计思路上充分考虑手动设备的易用性与结构可靠性，在上下平台的侧边额外设置了辅助锁紧手柄，可在物料放置完成后预先锁紧平台位置，减少螺旋加压过程中的行程空耗；整体结构无复杂电控元件，所有零件均可通过常规机加工工艺制作，维护成本低、操作门槛低，适配小型餐饮加工、农贸处理等场景的小批量碎骨作业需求。建模过程中对零件的干涉情况做了全面校验，确保螺旋推杆升降、手柄转动、平台开合等动作均无结构冲突，各连接部位的装配公差符合常规机械设计标准，既保证了模型的视觉展示效果，也具备实际结构参考价值。
