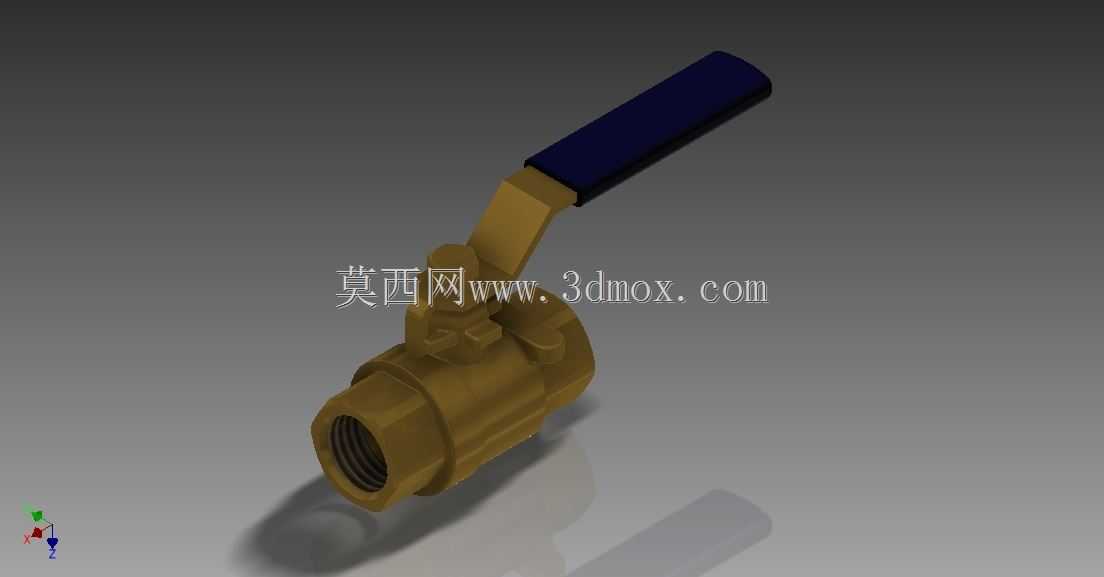

内螺纹连接手动黄铜球阀结构设计

这款手动球阀主要面向民用给排水、小型暖通管路、低压气动输送、小型液压支路等场景的流体通断控制需求，是管路系统中最常见的截断类控制部件，日常多用于家装水管支路、小型设备冷却水回路、车间低压气管线等场景，依靠90度旋转动作即可完成全开或全关操作，相比闸阀、截止阀操作更便捷，启闭行程更短，在需要频繁快速通断流体的管路中应用十分广泛。

从功能特性来看，这款球阀采用中空带通孔的球体作为启闭核心，当手柄带动阀杆旋转至球体通孔与管路流向同轴时，阀门完全开启，此时流道几乎无额外缩径，流体通过的压力损失极小，不会对管路流量造成明显节流影响；当阀杆带动球体旋转90度后，球体的密封面完全贴合阀座密封面，实现管路截断，密封性能可靠，低压工况下基本可实现零泄漏。阀体采用黄铜材质打造，兼顾了耐腐蚀性与切削加工性能，对于日常水、低压空气、无强腐蚀性的低压流体都有不错的适配性，同时黄铜材质的抗锈蚀能力优于普通铸铁阀体，适合潮湿的安装环境使用。

在设计思路上，这款模型还原了内螺纹球阀的典型结构，整体采用两片式阀体组合结构，通过螺纹将左右阀体锁紧，内部夹持球体与PTFE密封阀座，既保证了阀体的结构强度，也便于后期维护时拆解更换密封件；手柄采用杠杆式长柄设计，操作时无需额外工具，徒手即可完成启闭操作，手柄与阀杆之间采用扁位配合传递扭矩，避免操作时出现打滑问题；阀杆处设置了密封填料结构，防止阀杆旋转位置出现流体外漏，同时设置了限位结构，保证手柄只能在0到90度范围内旋转，避免操作过度导致密封面错位损伤。

从安装边界来看，这款球阀两端采用标准内螺纹连接接口，可直接与同规格的外螺纹水管、气管直接对接，安装时无需额外焊接或法兰固定，适合小通径管路的快速装配；整体外形紧凑，手柄旋转所需的侧向空间较小，即使在管路排布密集的狭小安装空间内，也能预留出足够的操作空间完成启闭动作；阀体的六角结构设计适配普通扳手的夹持需求，安装时可以通过扳手稳定夹持阀体完成螺纹拧紧，不会因为夹持力过大导致阀体变形，整体安装适配性强，可覆盖多数小通径低压管路的安装使用需求。
