三款不同手柄结构的燃气铜球阀结构设计

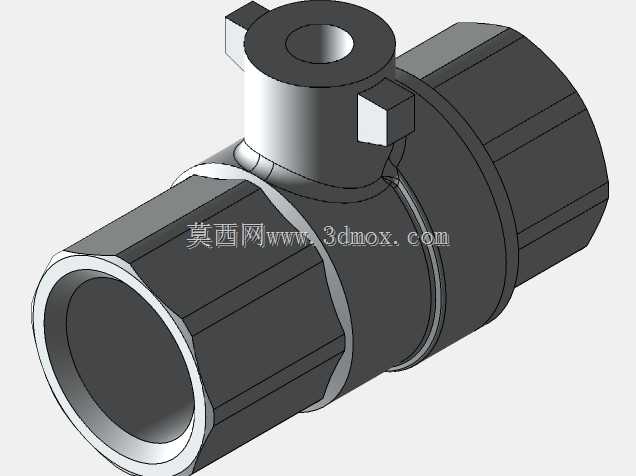

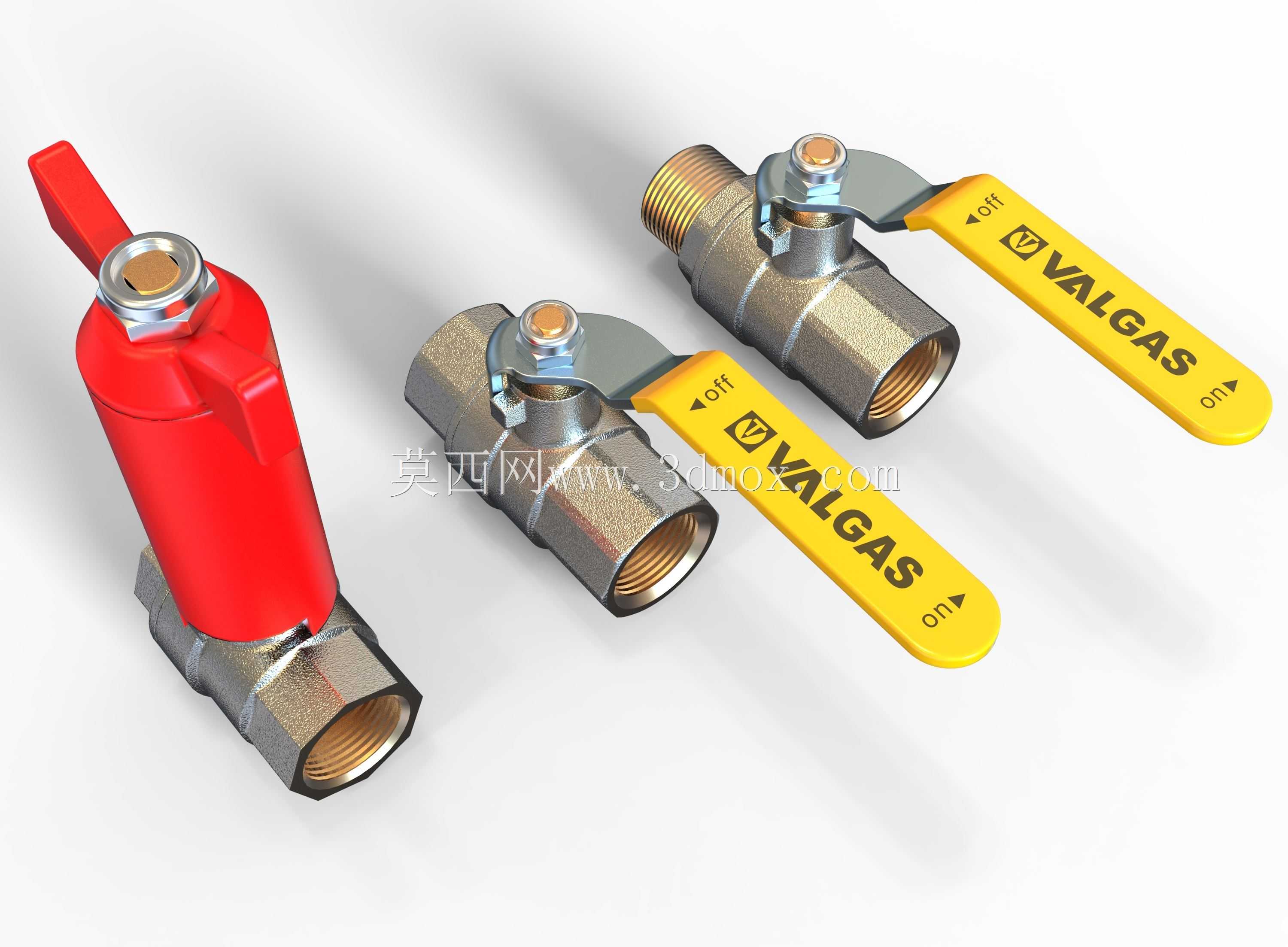

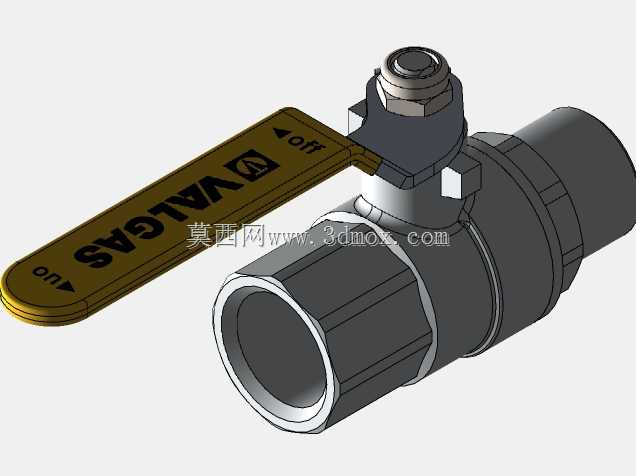

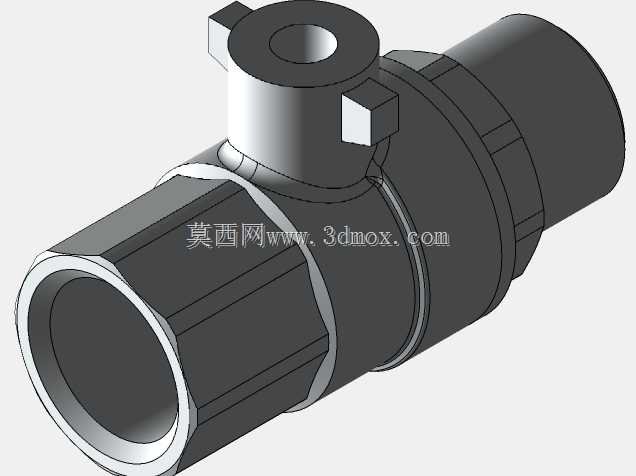

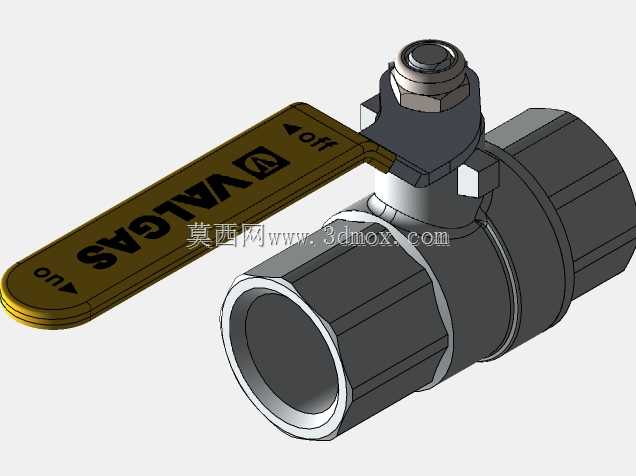

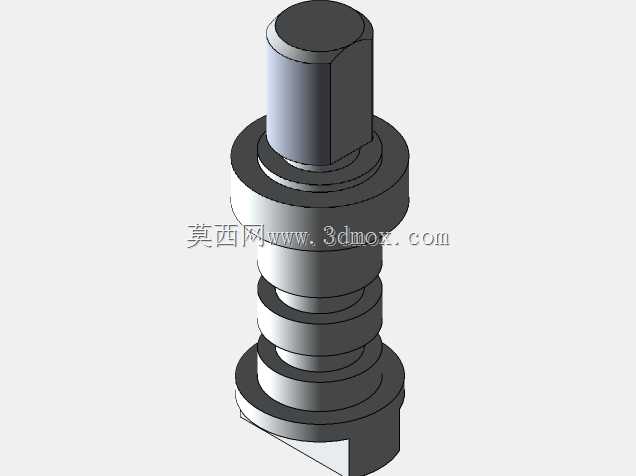

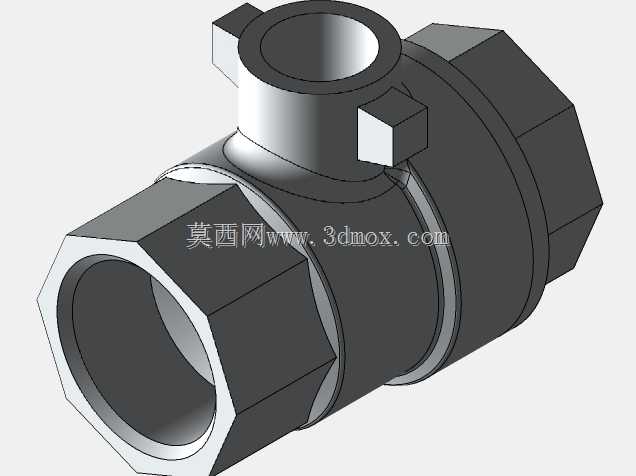

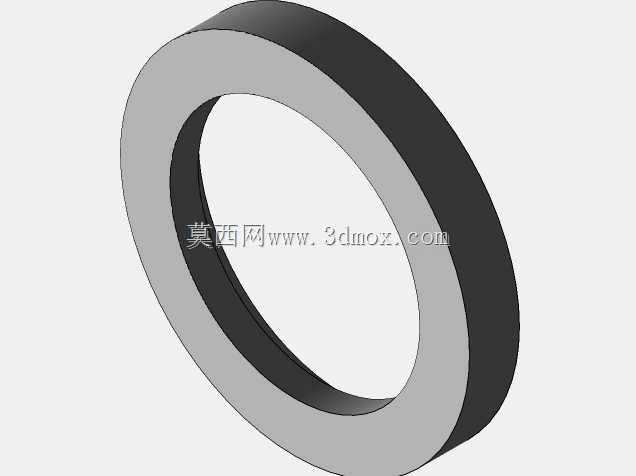

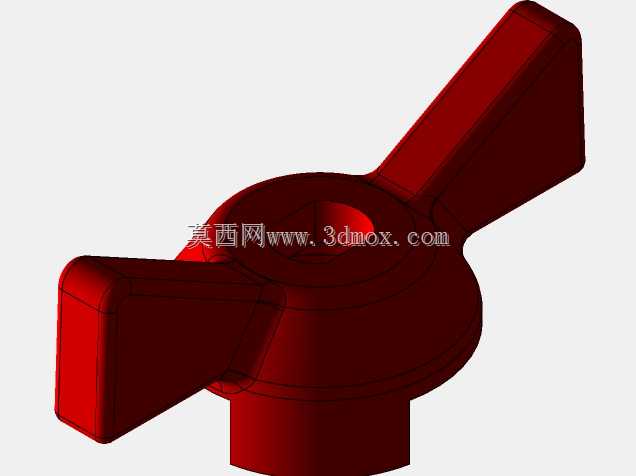

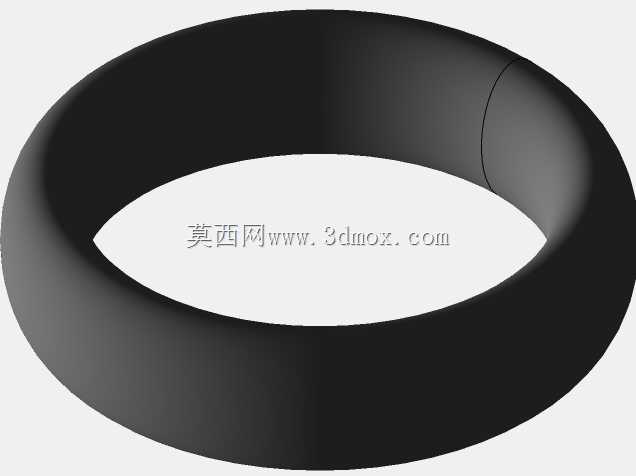

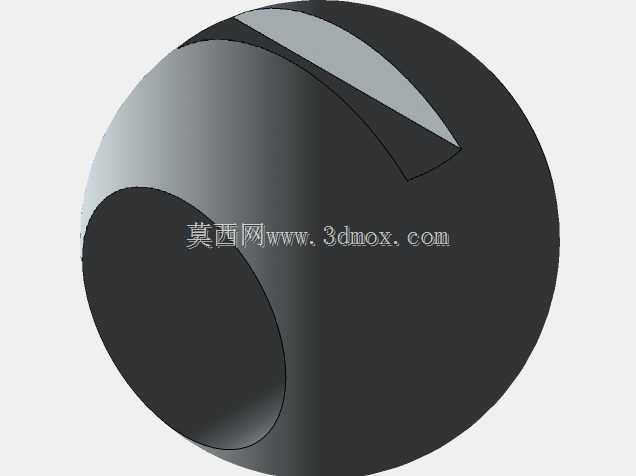

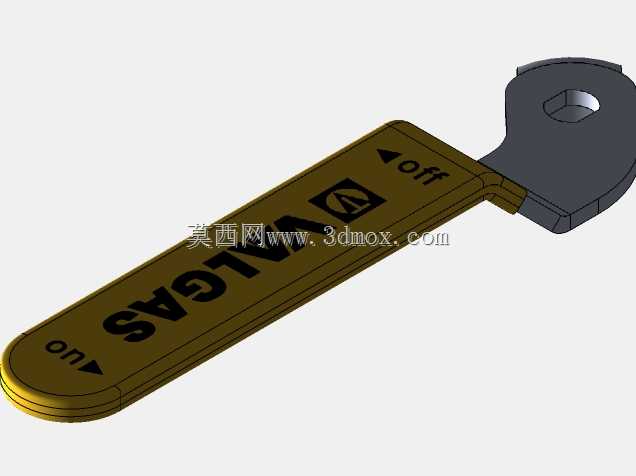

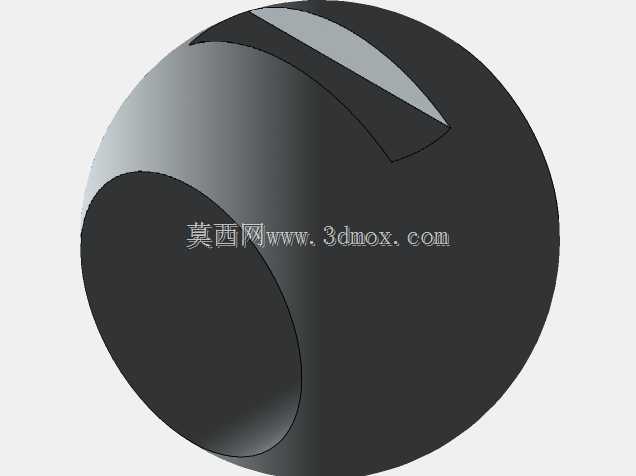

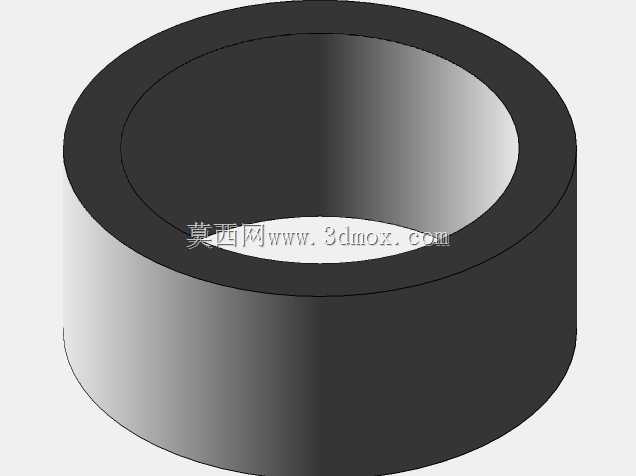

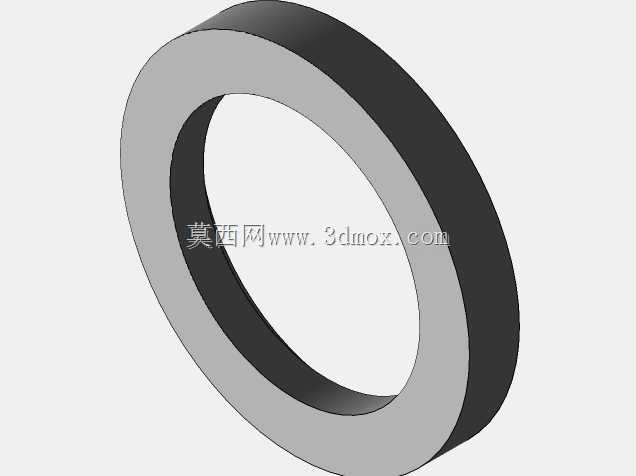

本次呈现的三款球阀均面向民用燃气输送管路场景设计，适配家庭入户燃气管路、燃气具接驳、小型商用燃气设备支路等常见的低压燃气管路截流需求，核心作用是在管路检修、设备更换、应急处置时快速切断燃气通路，也可用于日常停用时的通路关断，避免燃气泄漏引发安全隐患。三款产品均采用黄铜锻造阀体，利用黄铜材质耐燃气腐蚀、切削加工性能优异、密封面易研磨贴合的特性，保障长期使用下的结构稳定性与密封可靠性，阀体两端均采用内螺纹连接结构，匹配家装燃气领域通用的管螺纹规格，安装时无需特殊工装，仅用常规管钳即可完成接驳，适配现有绝大多数民用燃气管路的安装尺寸边界，无需对原有管路进行额外改造即可替换老旧阀件。其中两款采用黄色冲压钢板手柄，手柄表面做喷塑防腐处理，黄色为燃气行业专用警示色，可在复杂管路排布中快速识别阀件位置，手柄上冲压有清晰的开关方向标识，拨动手柄时可通过手柄朝向直观判断阀件通断状态，避免误操作；第三款采用红色加长绝缘手柄，手柄外层包覆阻燃绝缘材质，加长的力臂结构可降低操作力度，同时绝缘层可避免操作时静电导出引发的风险，更适合靠近燃气具、易产生静电的安装场景。三款球阀的内部阀芯均采用黄铜精磨球体，搭配耐燃气腐蚀的密封垫圈，球体与密封面的配合经过精度研磨，开关转动顺滑无卡滞，在额定工作压力下可实现零泄漏密封；阀杆部位采用多重密封结构，避免长期使用后阀杆处出现介质渗漏，同时阀杆设置防脱出结构，即使在频繁开关操作下也不会出现阀杆被压力顶出的问题。在安装边界设计上，三款阀件的结构长度均符合民用管路安装的通用尺寸要求，阀体六角部位的尺寸匹配常规扳手的操作空间，安装时不会与周边管路、墙面产生干涉，手柄的转动行程范围内预留了足够的操作空间，无需额外调整周边管路布局即可完成开关操作。整体设计充分考虑民用燃气场景的使用需求，兼顾操作安全性、识别便捷性、安装适配性与长期使用的可靠性，可覆盖绝大多数民用低压燃气管路的截流使用需求。
