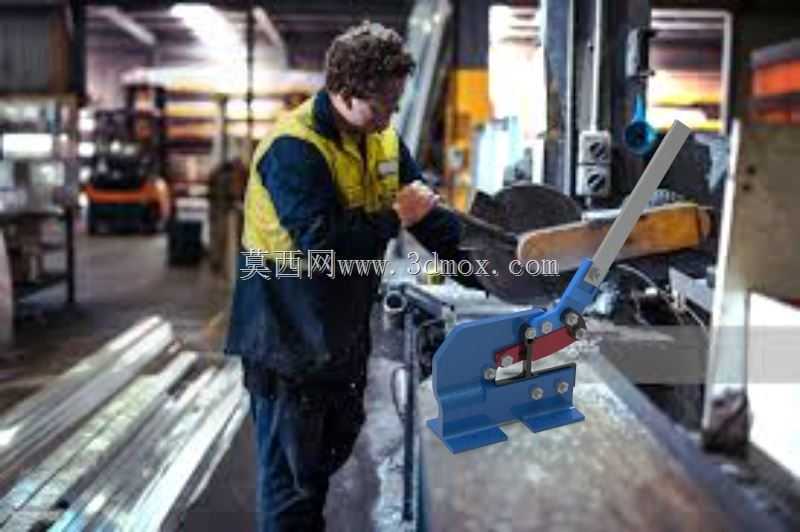

手动杠杆式钢板剪切工装结构设计

　　在小型五金加工、钣金维修、工地现场零散下料这类场景里，大型剪板设备进场成本高、挪动不便，手动杠杆式剪切工装的使用频率一直不低，这款手动剪板结构就是针对小批量、薄板材的现场裁切需求设计的，不需要外接电源气源，纯机械杠杆增力结构，单人就能操作，适配厚度1.5mm以内的冷轧钢板、1mm以内的不锈钢板，以及厚度2mm以内的铝板、铜板等有色金属板材的直线裁切作业。从结构设计逻辑来看，整体采用底座固定式安装思路，底部带两个带安装孔的支撑脚，安装时可以通过螺栓固定在木质或者钢制工作台面上，也可以临时用压钳固定在工位边缘，整体安装占用的台面尺寸大概在300mm*150mm范围，操作时手柄抬起的最大高度距离安装面约450mm，

　　不会和常规工位的上方置物架、照明灯具产生干涉，操作空间预留只需要在设备正前方留出400mm的送料空间即可，对工位尺寸的兼容性很强。核心的增力结构采用二级杠杆传递，长操作手柄作为第一级力臂，力臂长度做了350mm的设计，操作人员施加在手柄末端的力经过杠杆放大后传递到剪切动刀位置，配合固定在机架上的定刀形成剪切副，动刀和定刀之间的间隙做了可调设计，通过刀座侧面的两个锁紧螺栓可以调整刀片间隙，适配不同厚度板材的剪切需求，间隙调整范围在0.05mm到0.3mm之间，剪切不同材质板材时可以对应调整间隙，避免出现板材毛边过大、刀片崩口的问题。刀架部分的铰接位置采用带衬套的销轴连接，衬套选用锡青铜材质，耐磨性能好，

　　长期使用磨损后只需要更换衬套就能恢复铰接精度，不需要整体更换刀架结构，降低后期维护成本。机架主体采用钢板焊接后整体铣削加工的工艺，定刀安装面、底座安装面、铰接孔位置都做了一次装夹加工，保证各个配合面的形位公差，避免长期受力后出现机架变形导致剪切精度下降的问题。刀片部分选用合金工具钢材质，刃口做了淬火处理，硬度达到HRC55-58，剪切普通钢板时的刃口寿命可以达到上万次裁切，刀片采用标准矩形刀片设计，四个刃口都可以使用，一个刃口磨损后只需要松开刀片固定螺丝，将刀片转位就能继续使用，不需要频繁修磨刃口。实际使用时，操作人员只需要抬起操作手柄，将待裁切的板材送入定刀和动刀之间的刀口位置，对准预先划好的裁切标记后，向下压下操作手柄，

　　就能依靠杠杆增力完成板材的裁切，整个裁切过程不需要额外的辅助工具，单次裁切行程只需要2秒左右，对于小批量的板材下料、边角修剪、异形板材的直线修边作业来说，效率比手工角磨机裁切高很多，而且裁切出来的切口平整，不需要后续过多的打磨工序，也不会产生角磨机裁切时的高温火花、粉尘问题，在没有电源的野外维修、装修现场、小型五金作坊里实用性很强。设计时还考虑了操作安全性，手柄末端做了防滑的橡胶套设计，操作时手部不容易打滑，刀口位置的机架上方做了挡边结构，避免操作人员的手误伸入刀口位置，剪切下来的料头会从机架下方的空隙自然掉落，不会卡在设备内部，不需要每次裁切后手动清理料头。和市面上常见的小型手动剪相比，这款结构的刀架做了加强设计，剪切时刀架的形变更小，裁切出来的板材直线度更好，不会出现因为刀架变形导致的切口歪斜、板材挤皱的问题，底座的安装孔做了长圆孔设计，安装时可以微调设备的固定位置，适配不同的工作台安装孔位，不需要在工作台上重新打孔，降低安装的工作量。在三维建模过程中，所有的铰接位置都做了运动干涉检查，模拟手柄从最高位置压到最低位置的全行程运动，确认各个零件之间没有运动干涉，刀片的啮合行程做了5mm的冗余设计，即使刀片有少量磨损，也能保证完全切断板材，不会出现板材连边的问题。各个紧固件都选用标准件，螺栓、销轴、衬套都是市面上容易采购的标准规格，后期维护更换配件不需要单独定制，降低设备的全生命周期使用成本。
