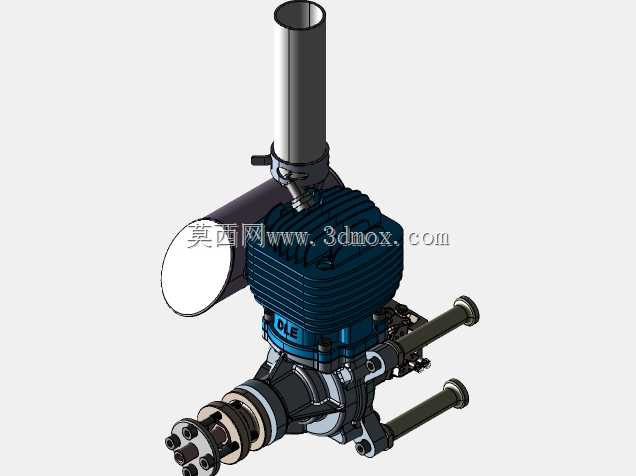

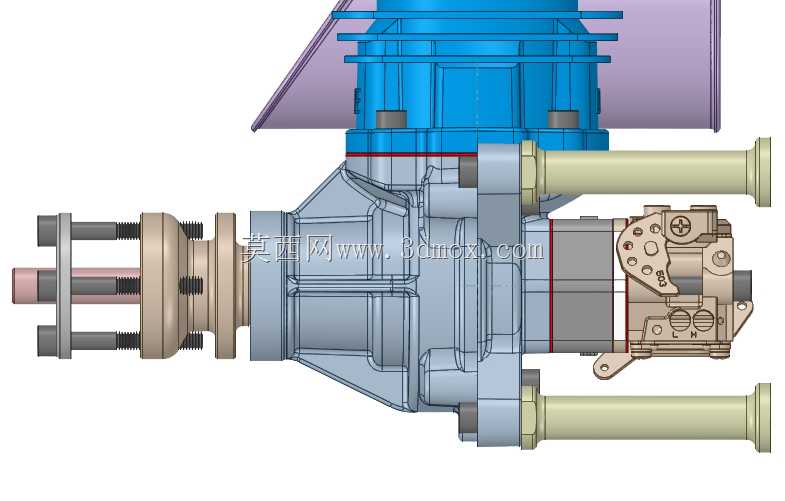

DLE61型航模汽油发动机结构设计

该动力装置主要面向大载荷固定翼航模、垂直起降无人机、小型载人超轻型飞行器的动力配套场景，作为小型燃油动力单元，可在无外接电源的野外作业场景下为飞行器提供持续稳定的推力输出，适配需要长航时、大拉力的航空模型作业需求，相比同排量电动动力系统，其能量密度优势明显，可支持数小时的连续飞行作业，也可经过改装后作为小型卡丁车、便携发电机组、特种作业机器人的动力源使用。从功能特性来看，该动力单元采用单缸二冲程汽油燃烧结构，配套独立的膜片式化油器可实现任意飞行姿态下的稳定燃油供给，避免飞行器倒飞、侧飞时出现供油中断的问题；缸头部分采用一体化散热鳍片结构，配合飞行过程中的迎面气流即可实现高效风冷散热，无需额外加装水冷循环系统，大幅降低了动力单元的自重与结构复杂度；输出端采用双螺栓固定的安装法兰，可直接适配市面上主流的航模螺旋桨安装座，也可通过转接结构连接减速组进一步提升输出扭矩，适配大尺寸螺旋桨的低速大拉力需求。在设计思路上，该结构在成熟的55cc排量航发基础上做了缸径与行程的优化拓展，在保持原有安装接口通用性的前提下提升了排量与输出功率，整机采用模块化拆分设计，曲轴箱、缸体、化油器、排气接口、安装支座均为独立可拆分单元，既方便日常维护时的易损件更换，也可根据不同的安装场景调整化油器、排气组件的安装朝向，适配不同机型的机身内部空间布局；曲轴两端采用高精度轴承支撑，可承受高转速下的径向与轴向载荷，输出端的减震连接结构可过滤发动机运转时的高频振动，避免振动传递至机身影响飞控传感器的工作精度。从安装边界来看，该动力单元主体沿曲轴输出轴方向的横向安装尺寸适配常见的20-50cc级别航模发动机安装架，用户无需大幅改动原有机身的安装位即可完成升级替换；上下方向的缸体散热结构预留了足够的气流流通空间，安装时只需保证缸头散热鳍片处无遮挡即可满足散热需求；侧向伸出的化油器与燃油管接口预留了足够的操作空间，方便日常调整油针、接驳燃油管路，前后端的安装固定点采用对称式布局，可保证动力输出轴与机身中轴线的同轴度，避免飞行过程中出现偏航拉力。
