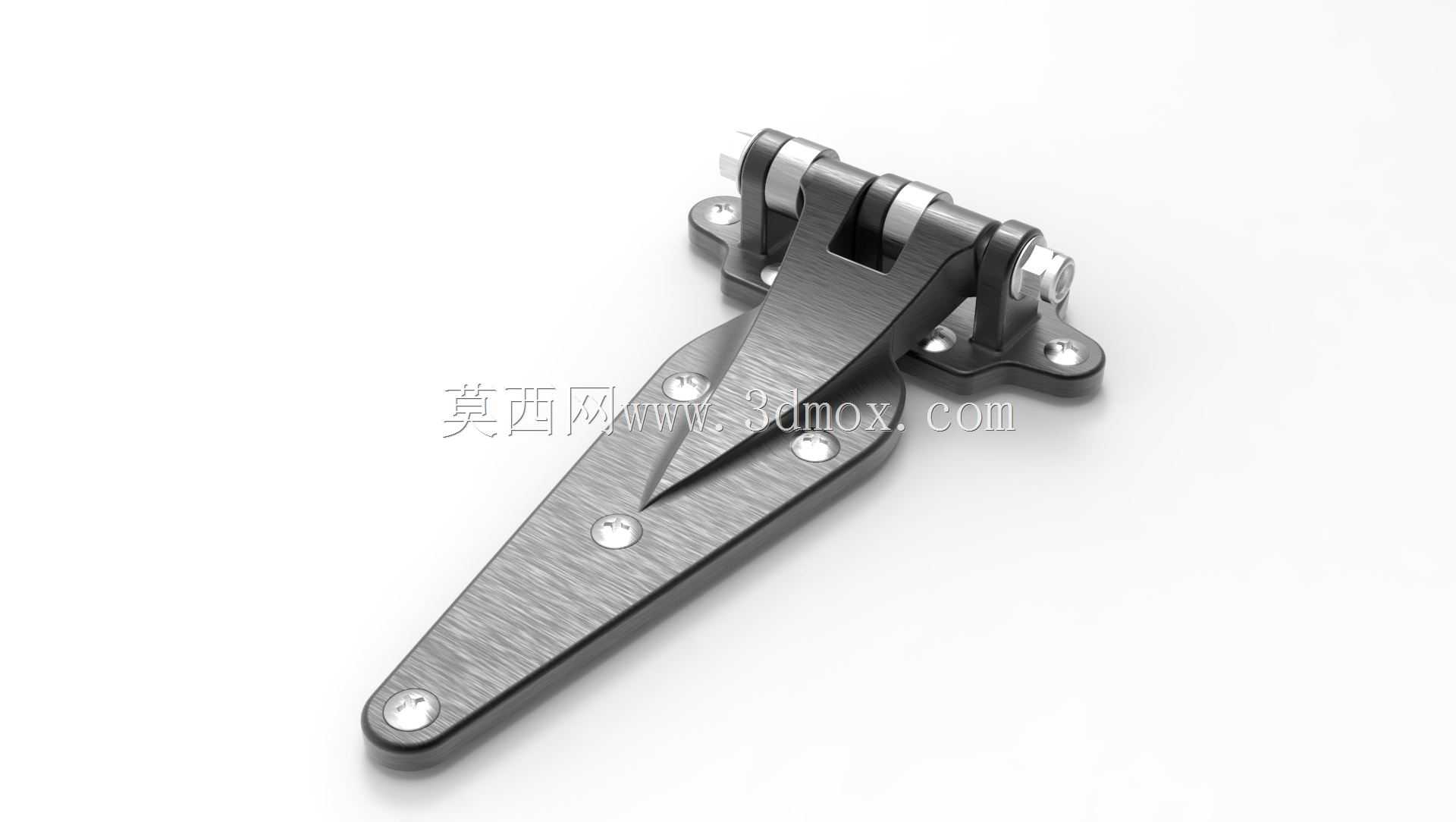

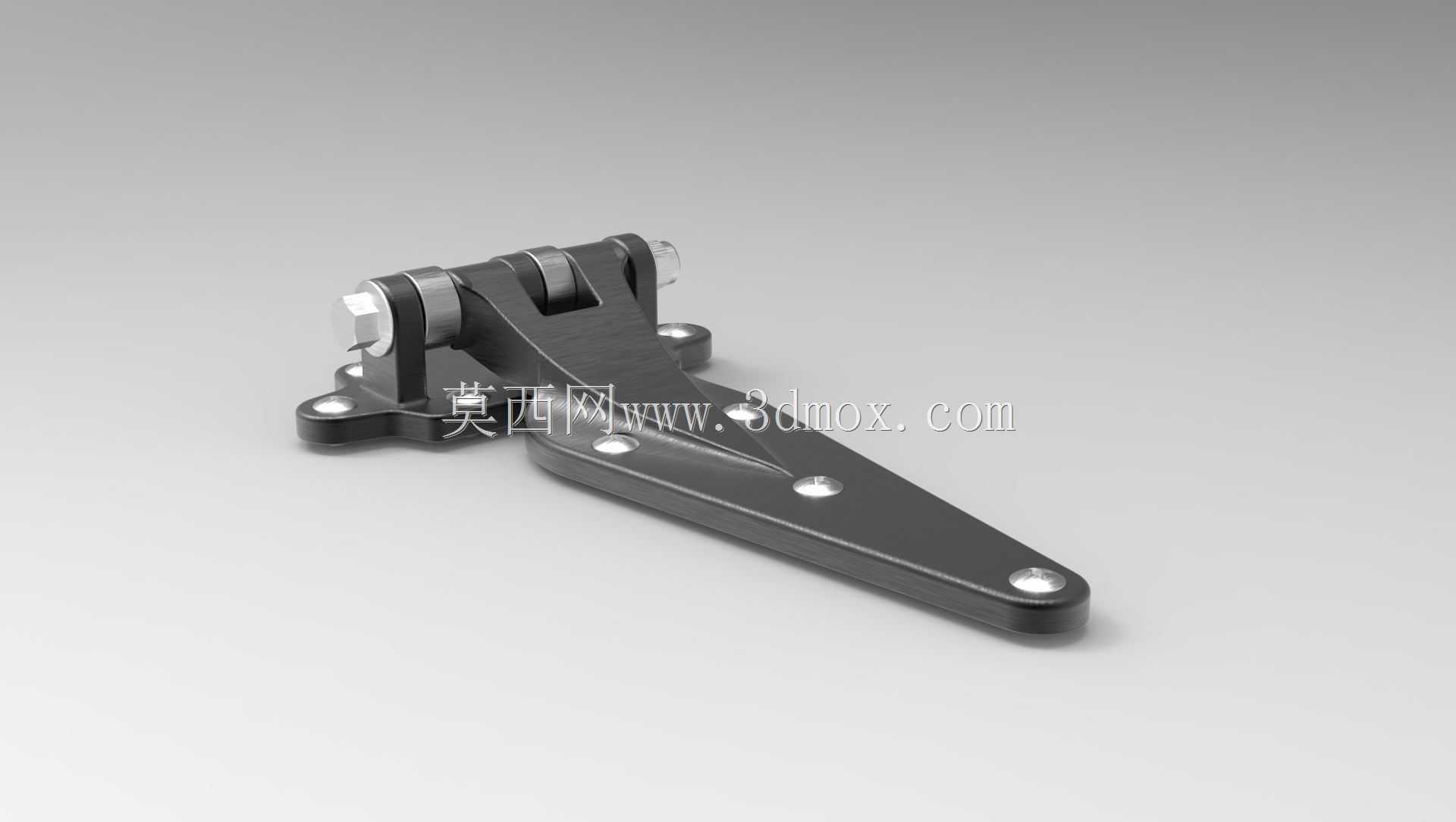

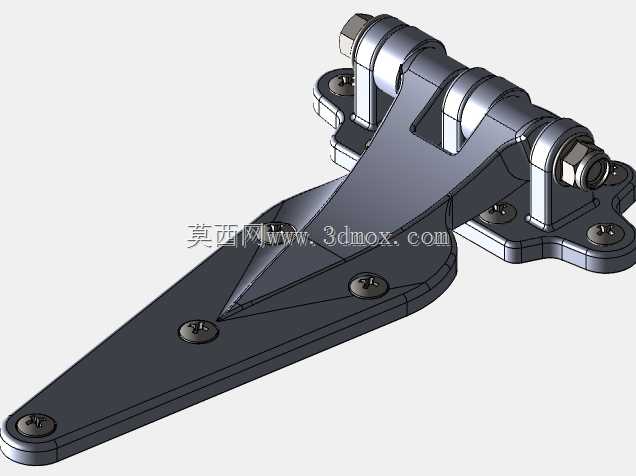

22厘米规格制冷设备专用凸门铰链结构

这款长度22cm的制冷铰链，主要适配商用冷库、低温冷藏柜、冷链运输厢体等带保温层的凸装式密封门，这类场景对门体的闭合压紧力、密封贴合度要求远高于普通民用门，一旦铰链压紧量不足，冷量泄漏会直接导致制冷能耗飙升、内部温度波动超标，甚至引发存储货品变质的问题。从结构设计来看，这款铰链采用了长悬臂式的主体构型，悬臂段做了等强度的渐变截面处理，靠近铰接转轴的位置截面厚度更大，向末端安装脚逐步收窄，既保证了门体开合过程中的结构刚性，避免长期承重出现悬臂下弯变形，也尽可能控制了构件自身重量，减少安装后对门体外沿的额外负载。铰接部位采用多段叠片式的转轴结构，配合耐磨衬套预留了合理的转动间隙，不会因为低温环境下构件出现轻微冷缩就出现卡滞、转动异响的问题，同时转轴处的限位结构可以精准控制门体的最大开合角度，避免开门角度过大磕碰周边墙体或者相邻设备。安装端的设计充分考虑了制冷门的安装边界，固定脚位分布在悬臂两端和转轴基座位置，采用沉头螺钉安装的方式，安装完成后螺钉头完全埋入构件表面，不会出现突出的棱角剐蹭操作人员或者货物。铰链的闭合压紧行程经过匹配设计，门体关闭到最后15度左右的行程时，会带动门体向门框密封面方向横向平移，将门框上的橡胶密封条均匀压缩3-5mm，保证整圈密封面的压紧力一致，不会出现局部漏冷的缝隙。在实际设备选型匹配时，需要注意这款铰链的安装面到门体外沿的距离要预留足够的悬臂空间，避免门体开合过程中铰链主体和门框保温层出现干涉，同时单扇门的铰链配置数量要根据门体重量核算，一般单扇重量在80kg以内的冷藏门配置2件该款铰链即可满足承重和密封要求，重量更大的低温冷库门可以适当增加铰链配置数量，分散单点位的承重负载。这款铰链的结构细节也充分考虑了低温高湿的使用环境，所有外露的棱边都做了圆弧过渡处理，不会出现凝露积水的死角，构件表面的处理层可以耐受冷库内长期的高湿环境，不容易出现锈蚀、镀层脱落的问题，日常维护时只需要定期在转轴位置加注低温润滑脂，就可以保证长期顺畅开合，不需要频繁拆换配件。
