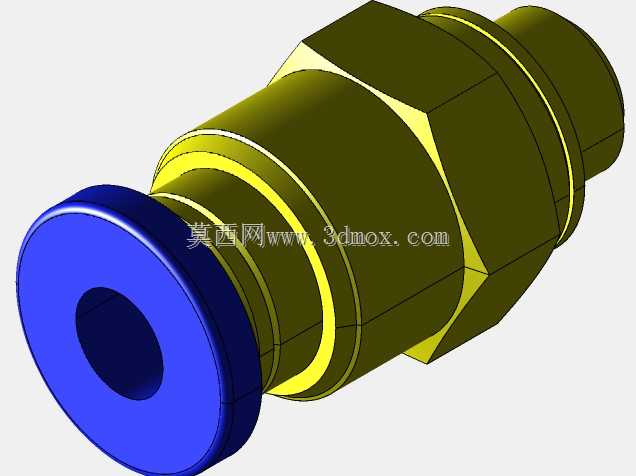

快插式气动直通PC4-M6管路接头

这款快插式气动直通接头，主要面向低压气动传动回路的管路接驳场景，广泛应用在轻工自动化生产线、小型气动工装夹具、实验室气路排布、小型气动设备的气路搭建环节，适配外径4mm的PTFE、PVC等材质的柔性气动管路，另一端为M6规格外螺纹接口，可直接拧入对应内螺纹的气动阀岛、气缸气口、设备气路安装基面，完成硬基面与柔性气管的快速连通。在实际生产场景中，这类接头承担着气路分流、终端接驳、管路转向衔接的核心作用，相比传统的卡套式、拧接式气管接头，它无需额外工具即可完成气管的插拔操作，能大幅缩短设备气路组装、后期维护换线的作业时长，尤其适合需要频繁调整气路布局的小批量多品类生产工位。从功能特性来看，接头内部集成了弹性卡爪与丁腈橡胶密封环，当气管插入接头后，卡爪会自动卡紧气管外壁，配合端面的密封环实现径向与轴向的双重密封，在0-1MPa的常规气动工作压力下不会出现漏气、脱管的问题，同时接头的螺纹端预留了密封垫片安装位，安装时搭配聚四氟乙烯生料带或组合密封垫圈，即可实现螺纹连接处的可靠密封，避免气路压力泄漏导致的气动元件出力不足问题。在设计思路上，这款接头采用了等径直通的结构布局，气路内部通道做了圆滑过渡处理，没有突兀的截面突变，能最大程度降低压缩空气在接头内部的压力损失，减少气路的能耗损耗；接头外部设计了六角拧动面，刚好适配常规8mm开口扳手的操作尺寸，安装时可以稳定施加拧动力矩，避免因力矩过大导致的螺纹滑牙、接头壳体开裂问题；快插端的蓝色释放帽做了防滑滚边处理，维护时只需向内按压释放帽即可撑开内部卡爪，轻松拔出气管，无需借助其他辅助工具。从安装边界来看，接头整体轴向长度较短，六角结构的对边尺寸控制在紧凑范围内，安装后不会占用过多的设备安装空间，能适配安装空间局促的密集气路排布场景；快插端的插入深度做了明确的尺寸限位，气管插入到位后会抵到内部限位台阶，避免气管插入过深堵塞气路、或是插入过浅导致密封失效的问题；螺纹端的有效螺纹长度经过匹配设计，拧入常规厚度的设备安装板后不会出现螺纹过长顶到内部气路、或是螺纹过短啮合不足导致的连接强度不够问题，整体结构兼顾了连接可靠性、操作便捷性与空间适配性，能满足多数常规低压气动回路的接驳需求。
