梁轨配套电动单轨起重葫芦结构设计

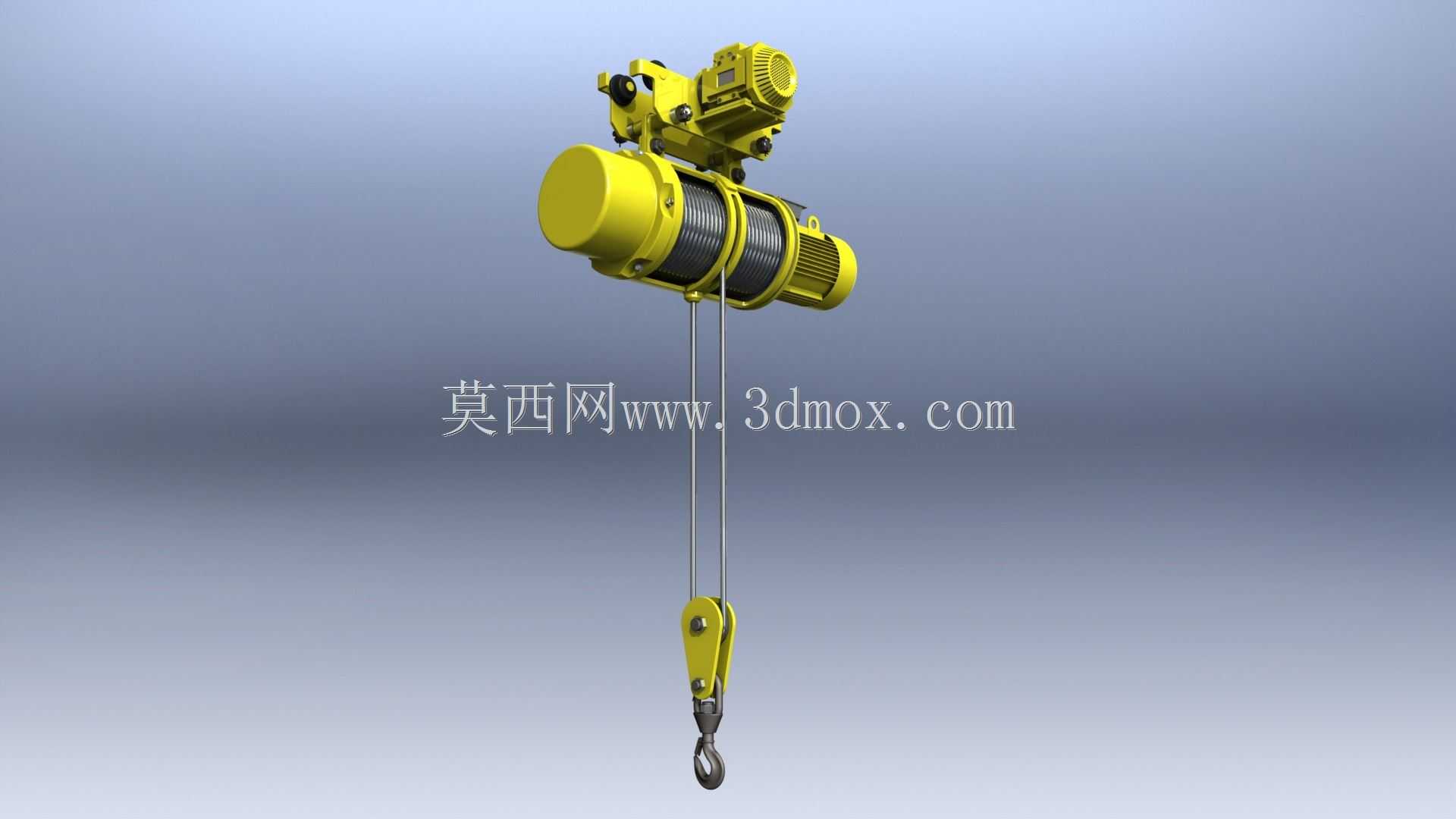

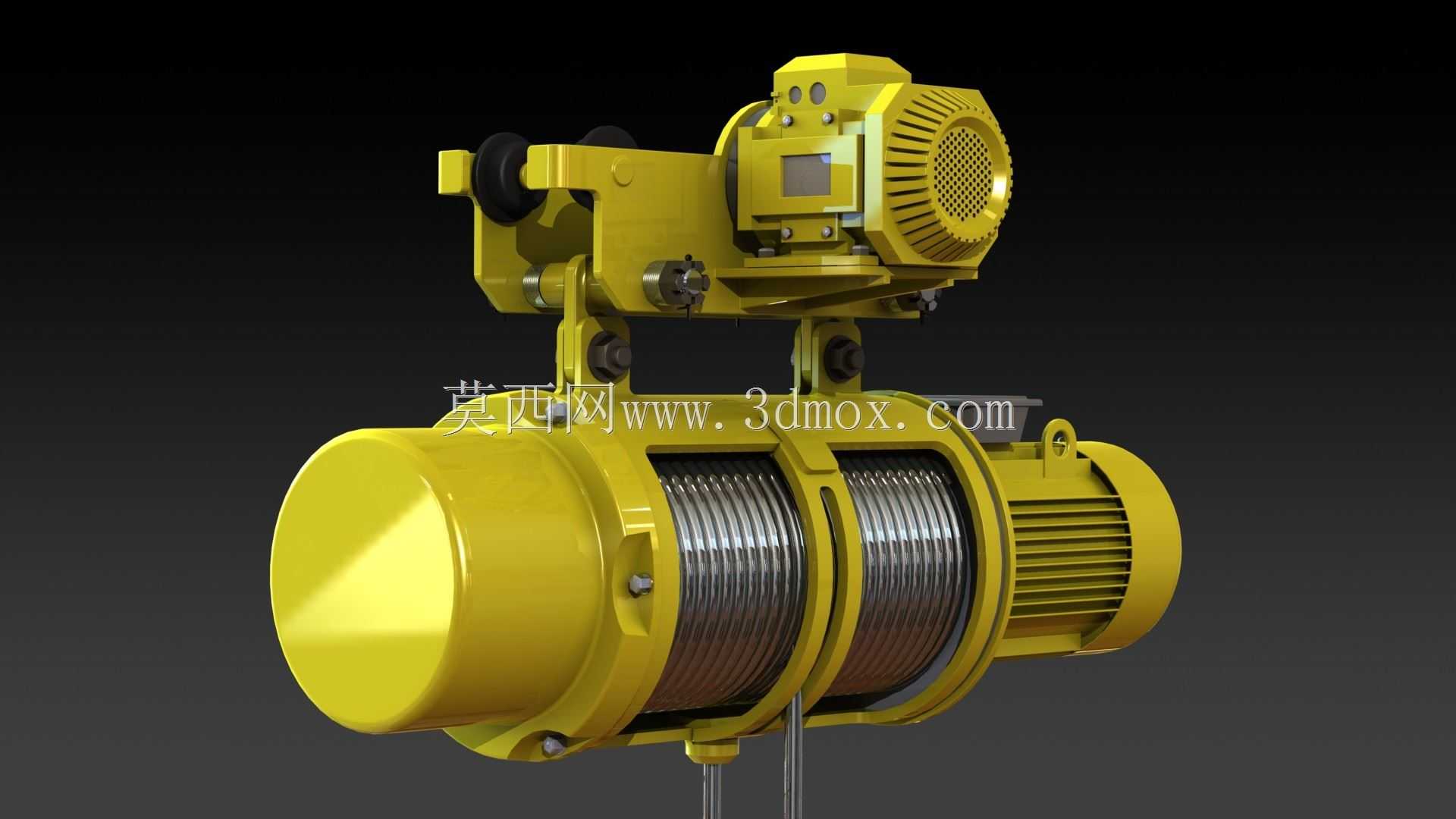

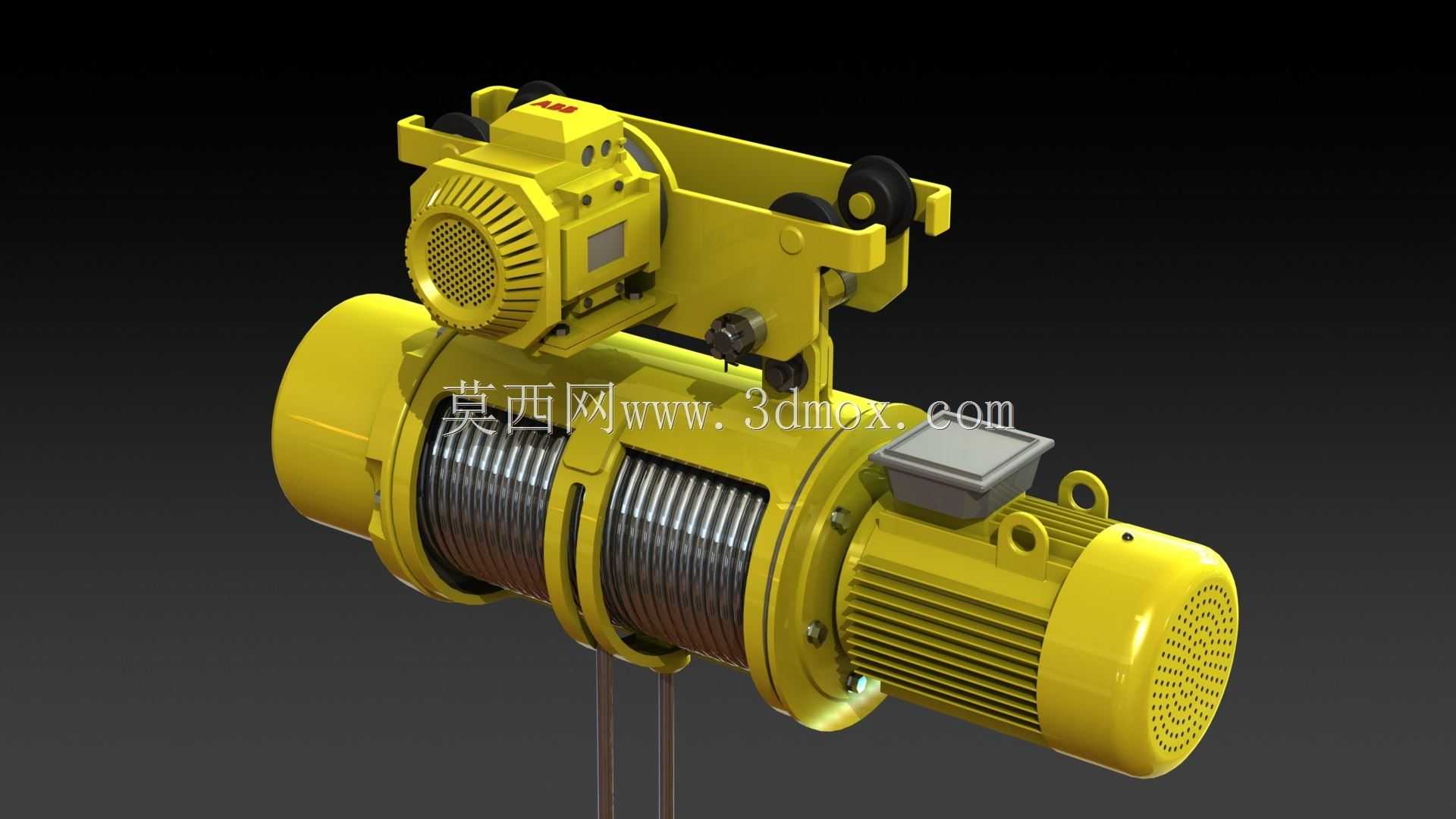

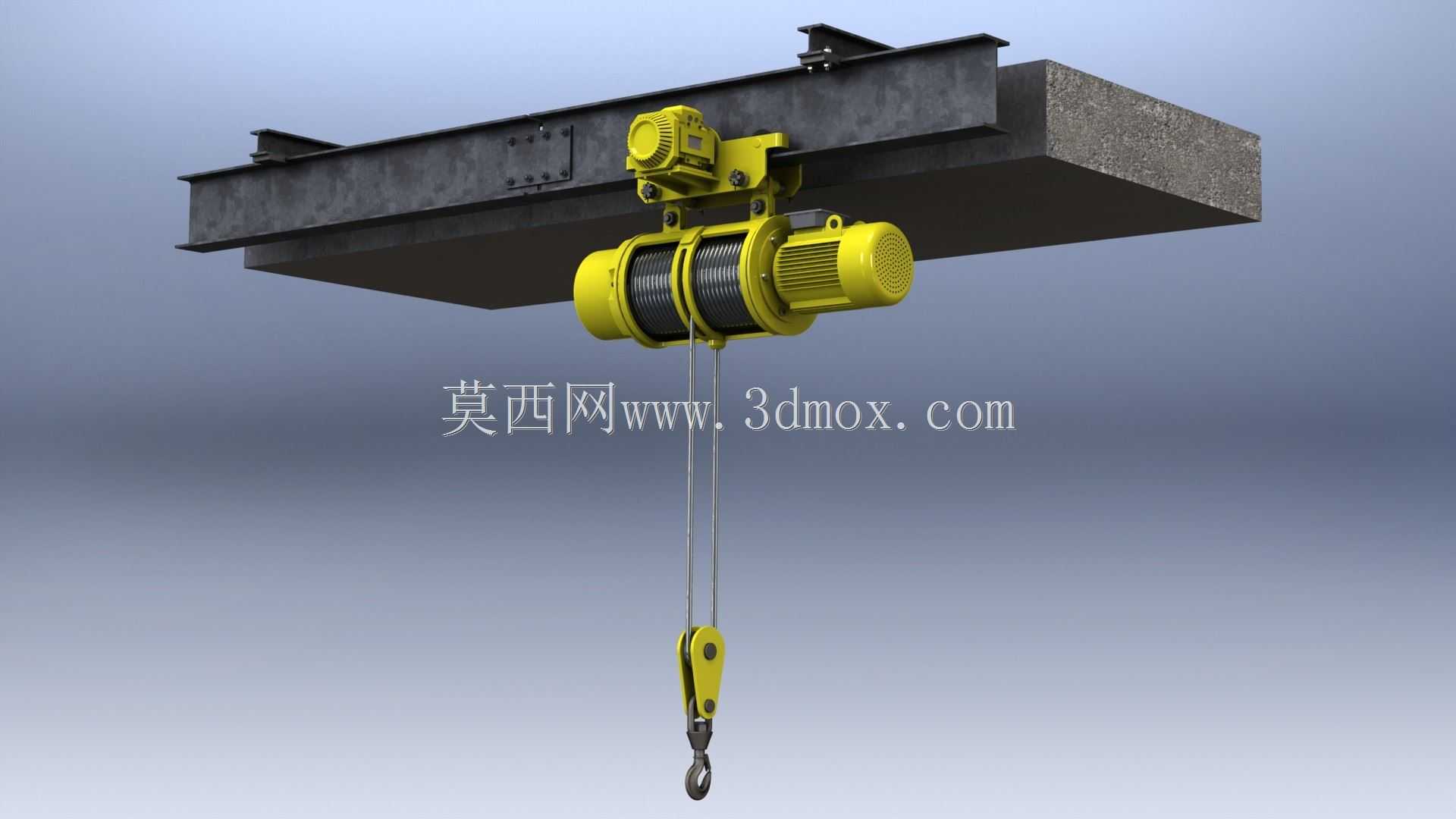

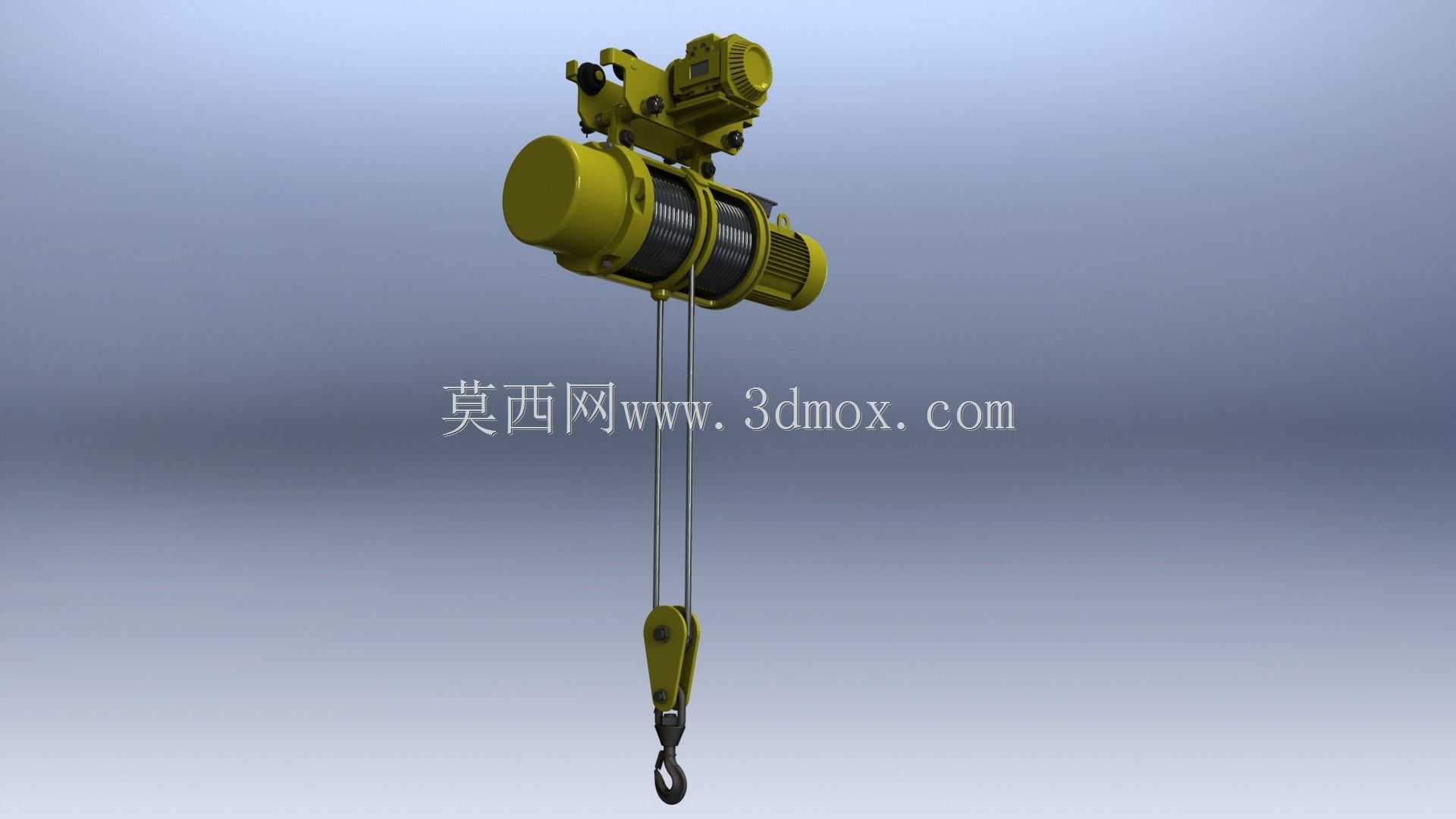

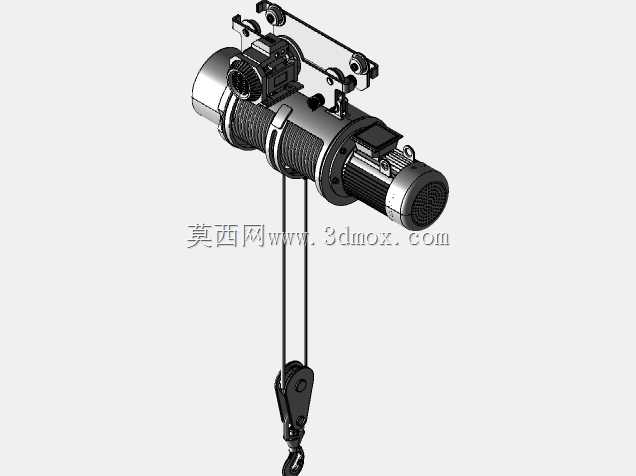

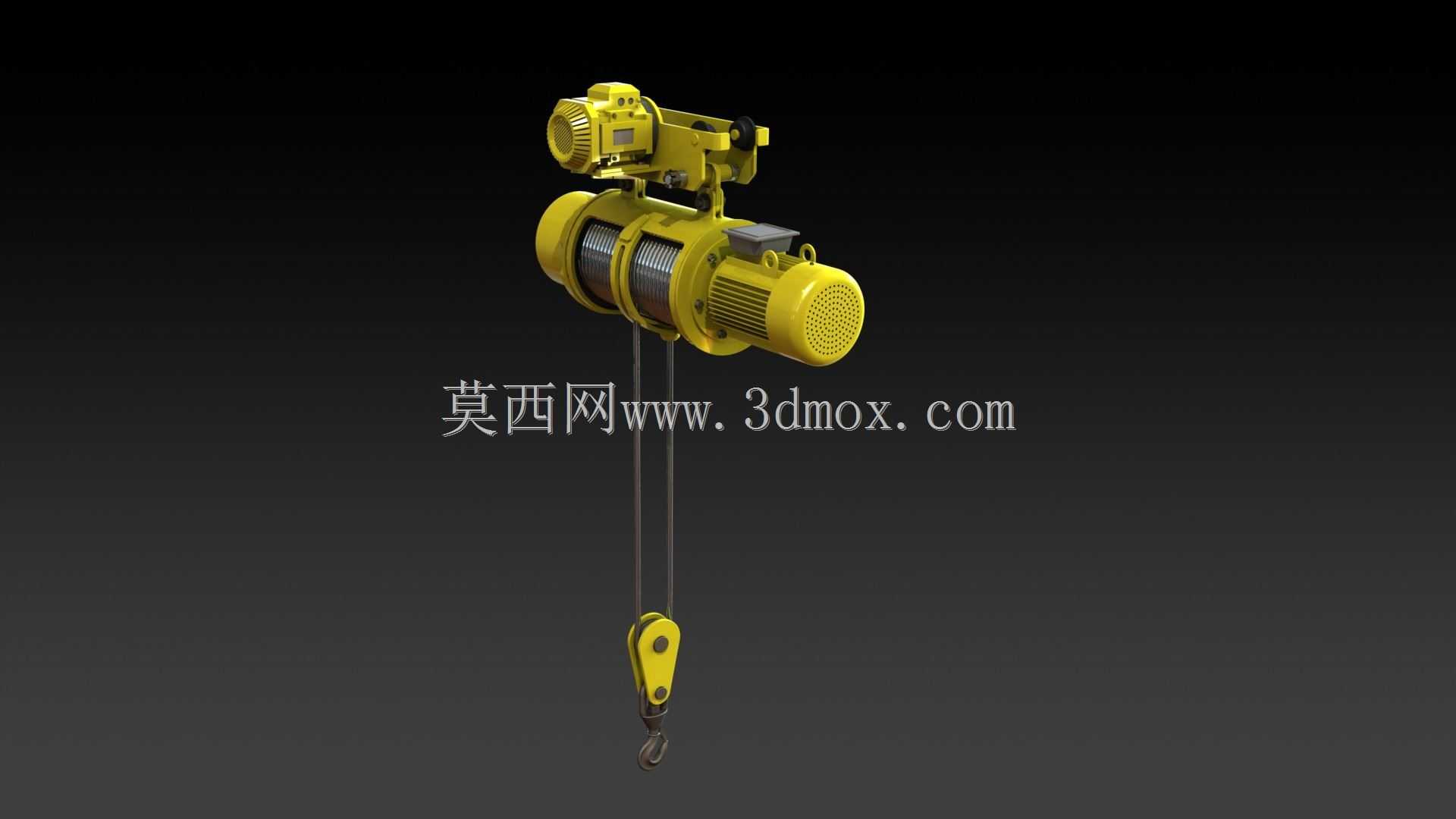

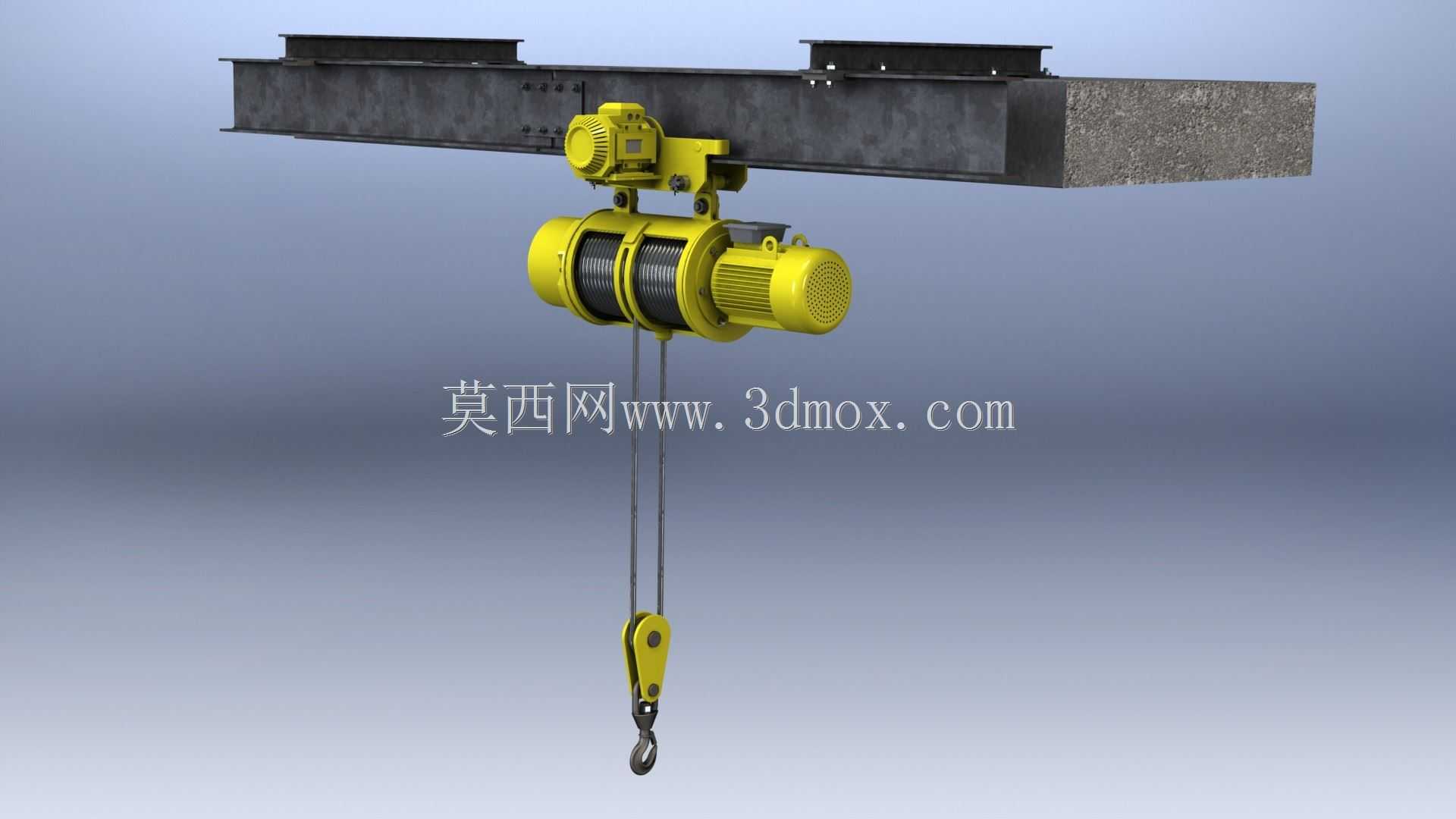

这套单轨起重设备的三维结构，核心适配厂房内固定梁轨的物料转运场景，常见于机加工车间工件跨工位调运、仓储库区重型货物上下架、轻型装配线部件定点吊装这类作业场景，区别于大跨度桥式起重设备，它依托单根架空轨道运行，不需要额外架设复杂的主梁支撑结构，对厂房层高的适配性更强，小跨度作业区域的部署成本更低。从结构功能拆分来看，上部的行走轮组直接卡装在工字形单轨的翼缘上，轮组的轮缘间隙做了适配常规轨道规格的预留，安装时不需要对现有轨道做额外切削改造，轮组配套的驱动单元直接集成在行走架上，动力输出轴与行走轮直连，减少了中间传动环节的间隙，启停时的窜动量更小，吊重状态下的行走平稳性更有保障。下部的卷扬机构是核心起升单元，卷筒采用双绳槽分层排布设计，钢丝绳缠绕时不会出现乱绳咬绳的问题，卷筒两端的轴承座做了加强筋结构，满负载起升时的轴系挠度控制在允许范围内，不会出现卷筒蹭碰壳体的情况；卷筒侧部的起升电机采用散热筋外壳结构，长时间连续作业时的温升控制更稳定，电机尾部集成的制动装置为常闭式结构，断电状态下会自动锁死输出轴，避免吊重下坠的安全隐患。设计过程中优先考虑了安装维护的便捷性，行走架与卷扬筒体之间的连接采用铰接吊点结构，轨道存在小范围安装坡度时，卷扬筒体可以始终保持垂直状态，不会出现钢丝绳偏磨卷筒槽的问题；设备的整体外轮廓尺寸做了紧凑化处理，吊钩处于最高限位位置时，设备最低点到轨道顶面的距离控制在常规厂房的安全净空范围内，不会与车间内的管线、其他高位设备发生干涉。接线盒的位置预留了足够的接线操作空间，现场布线时不需要拆解主体外壳就能完成电源与控制线路的接驳，日常检查制动片磨损、钢丝绳润滑状态时，对应的观察口都做了外露设计，不需要大面积拆解结构就能完成常规维保作业。吊点下方的吊钩组配套了防脱卡结构，吊装时吊索不会从吊钩内滑脱，行走架两端的缓冲块采用硬质耐磨材质，行走到轨道端部限位位置时，可以抵消大部分冲击载荷，避免硬碰撞对结构焊缝造成损伤。
