卡车车厢吊钩式装卸机构设计方案

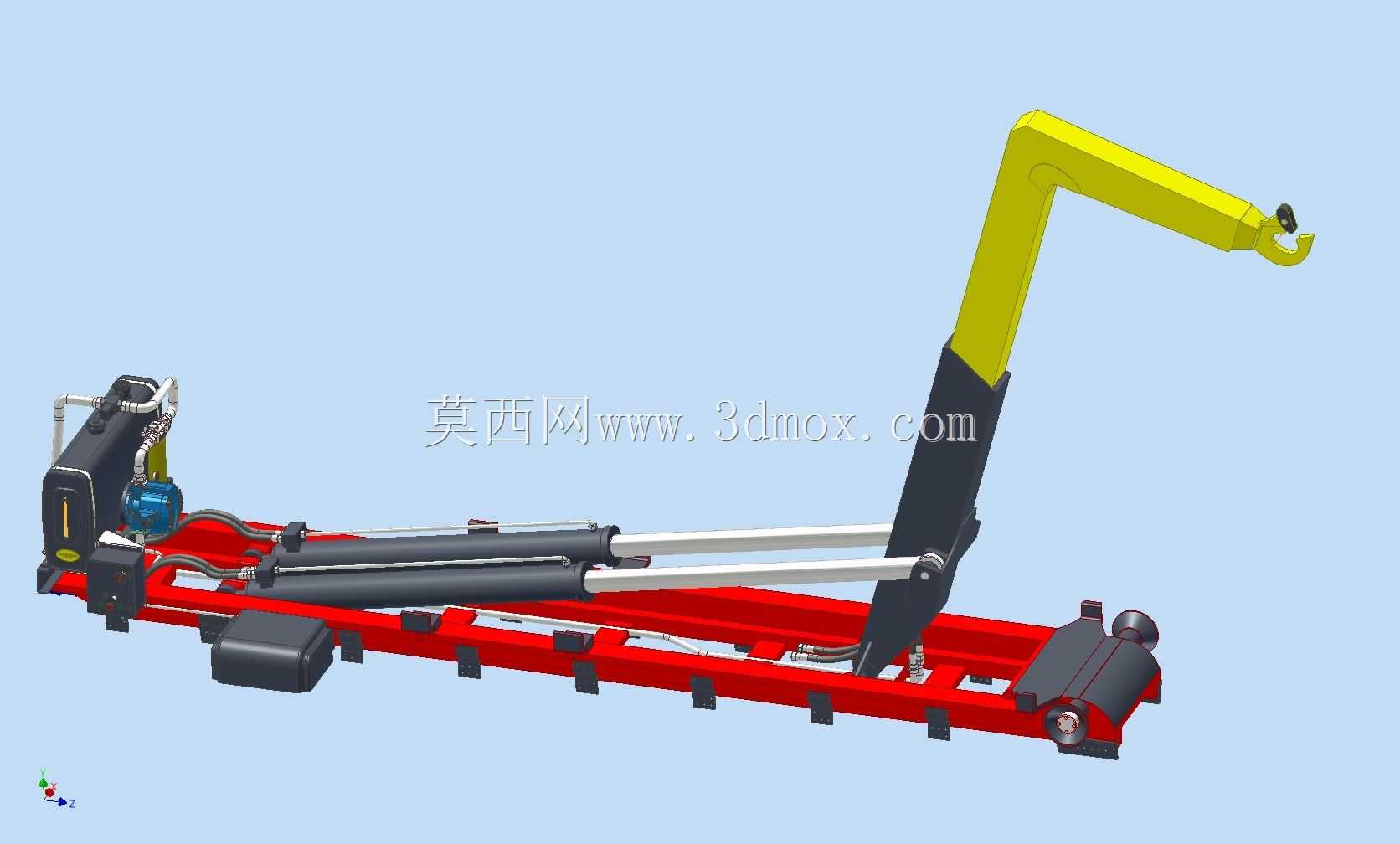

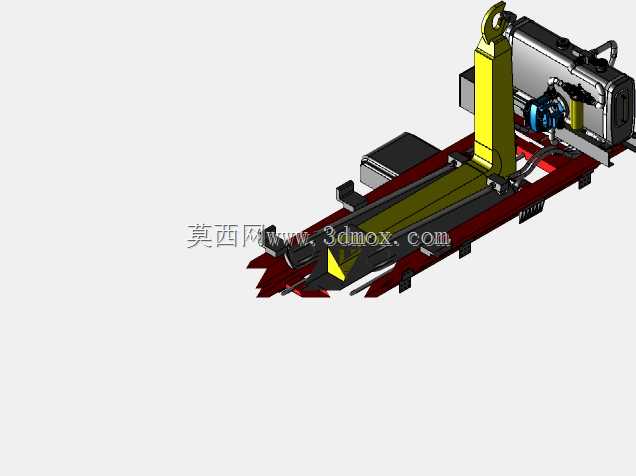

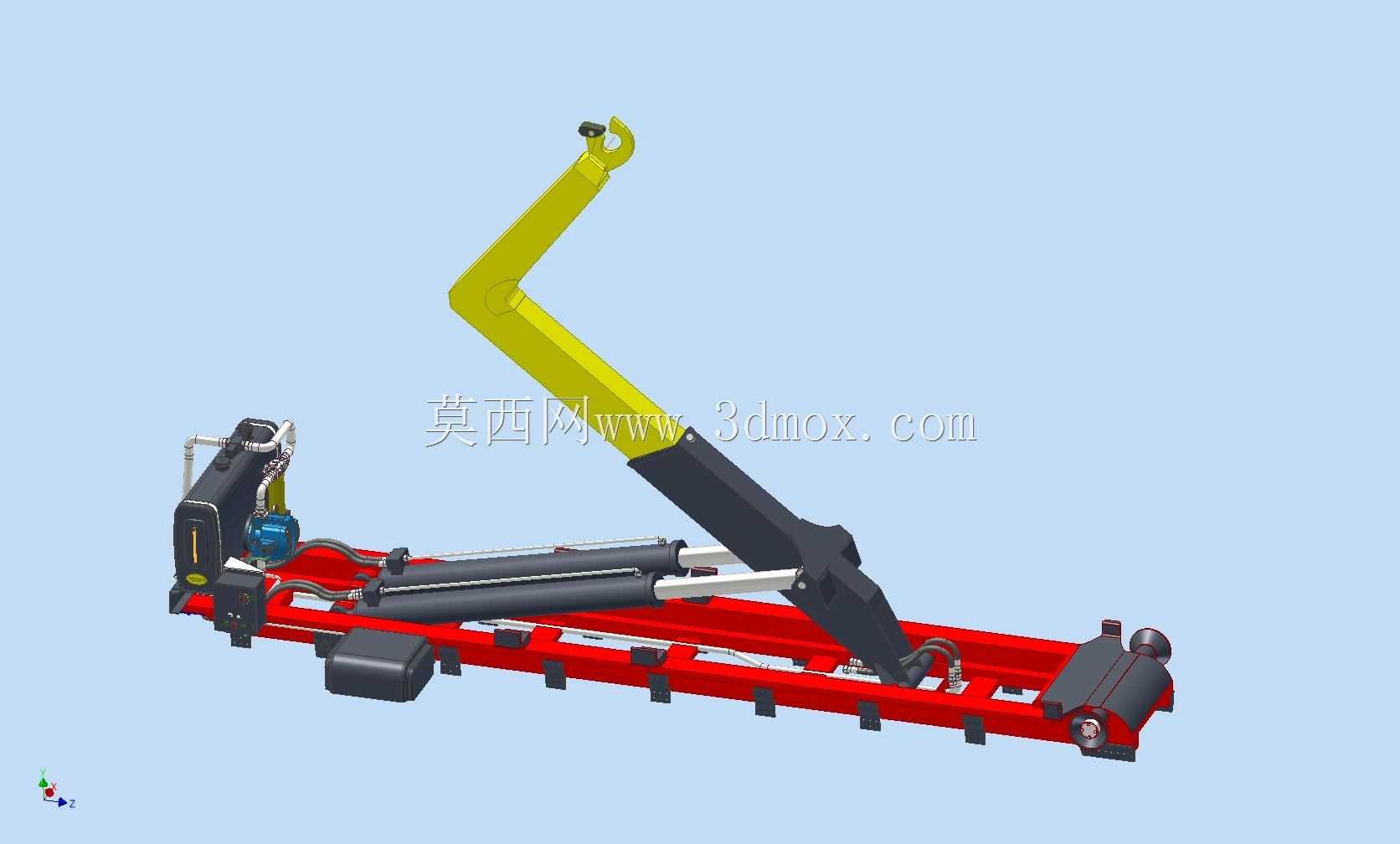

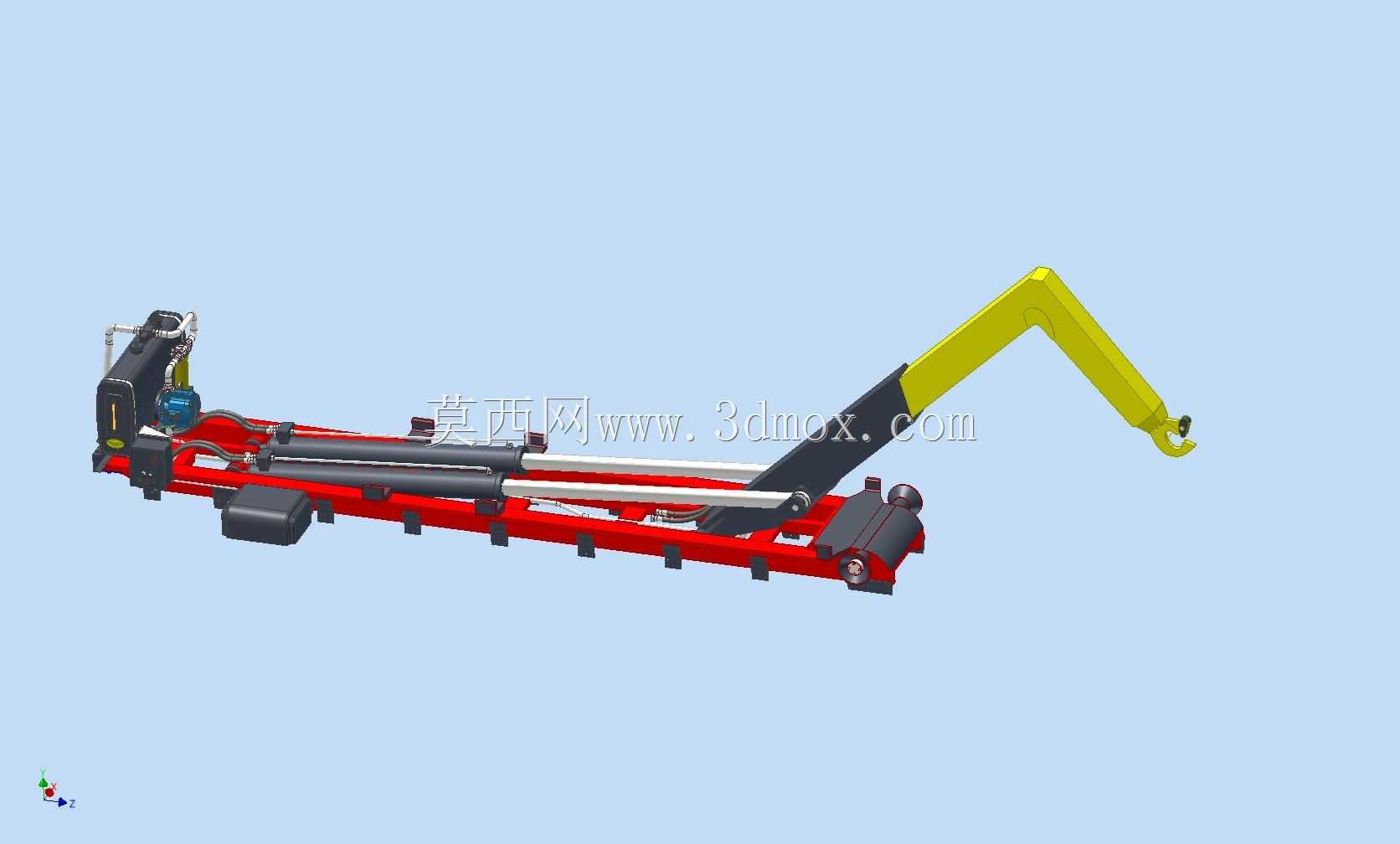

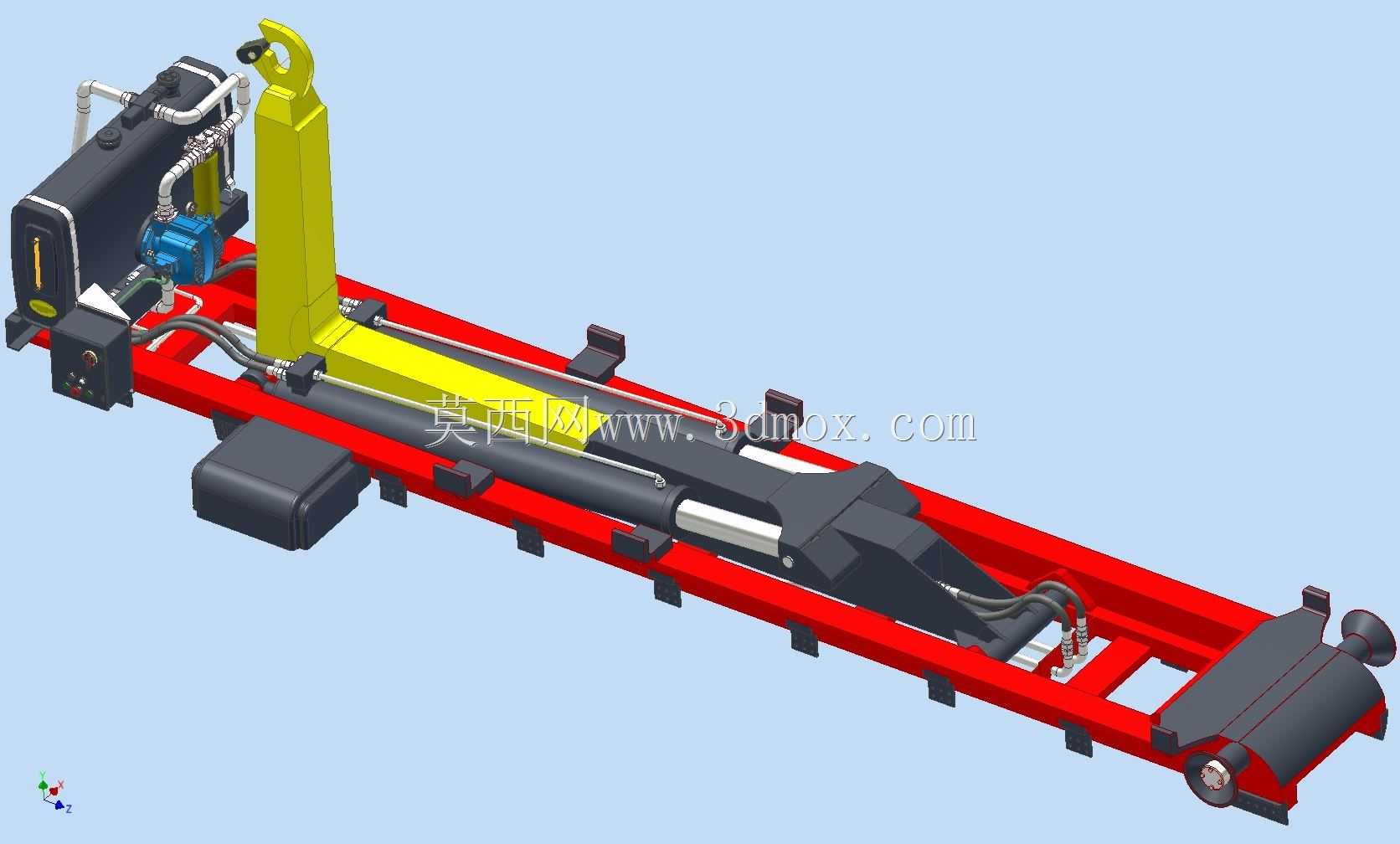

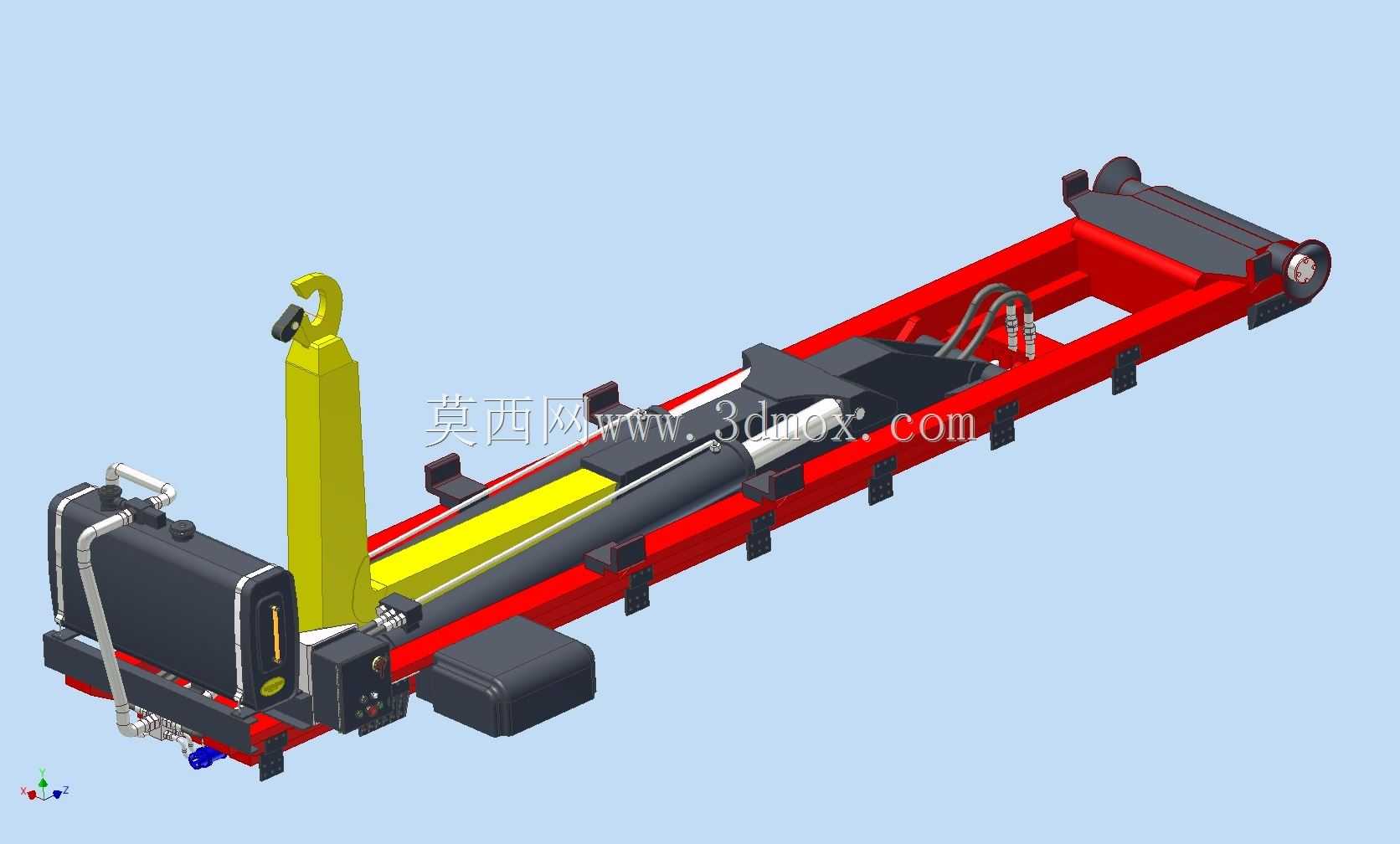

这套吊钩装卸机构主要配套于货运卡车底盘，服务于城市环卫、工矿散料转运、物流场站的自装卸作业场景，无需额外吊装设备配合，单车即可完成标准规格垃圾箱、集装料斗的勾取、举升、卸料、复位全流程作业，大幅降低零散装卸场景的设备依赖与人力投入。从结构布局来看，整套机构沿卡车底盘纵梁方向安装，主体承载框架采用高强度矩形型钢焊接成型，安装时需匹配对应卡车底盘的纵梁孔位，预留出底盘原有油箱、气路管线、电路线束的排布空间，横向安装边界不超出卡车车厢的外廓宽度，纵向长度适配对应车型的轴距范围，避免与驾驶室后悬、车尾防护装置产生干涉。核心执行单元采用多级伸缩液压油缸作为动力输出，配合尾部的翻转铰接支座，可实现吊钩臂的大角度举升与回落动作；前端的吊钩组件设置有锁止结构，勾取料箱吊耳后可自动锁止，防止举升过程中料箱滑脱，吊钩的开合角度适配行业通用的料箱吊耳尺寸，无需额外改装即可兼容多数标准规格的装卸料箱。设计过程中优先考虑了作业载荷的传递路径，举升过程中所有重载受力点均通过加强筋板分散传导至底盘纵梁，避免局部应力集中导致的结构变形；液压管路沿框架内侧排布，设置有管夹固定，防止车辆行驶过程中管路晃动磨损，同时预留了管路检修的操作空间，日常维护时无需大范围拆解结构即可更换密封件、检修阀组。机构的运动轨迹经过反复校核，举升过程中料箱的重心始终落在车辆支撑范围内，不会出现侧倾风险，卸料时的最大翻转角度可满足散料、块状物料的彻底倾倒需求，不会出现物料残留卡滞的情况；尾部的导向滚轮结构可在勾取料箱时起到导向定位作用，降低驾驶员对位操作的难度，即便料箱停放位置存在小幅偏移，也可通过滚轮引导顺利完成勾取动作。整套机构的液压系统与车辆原有液压动力源匹配，无需额外加装动力单元，控制阀组设置在驾驶室侧方，操作人员可在驾驶室内完成全部装卸动作，作业过程中无需人员近距离靠近重载区域，提升作业安全性。
