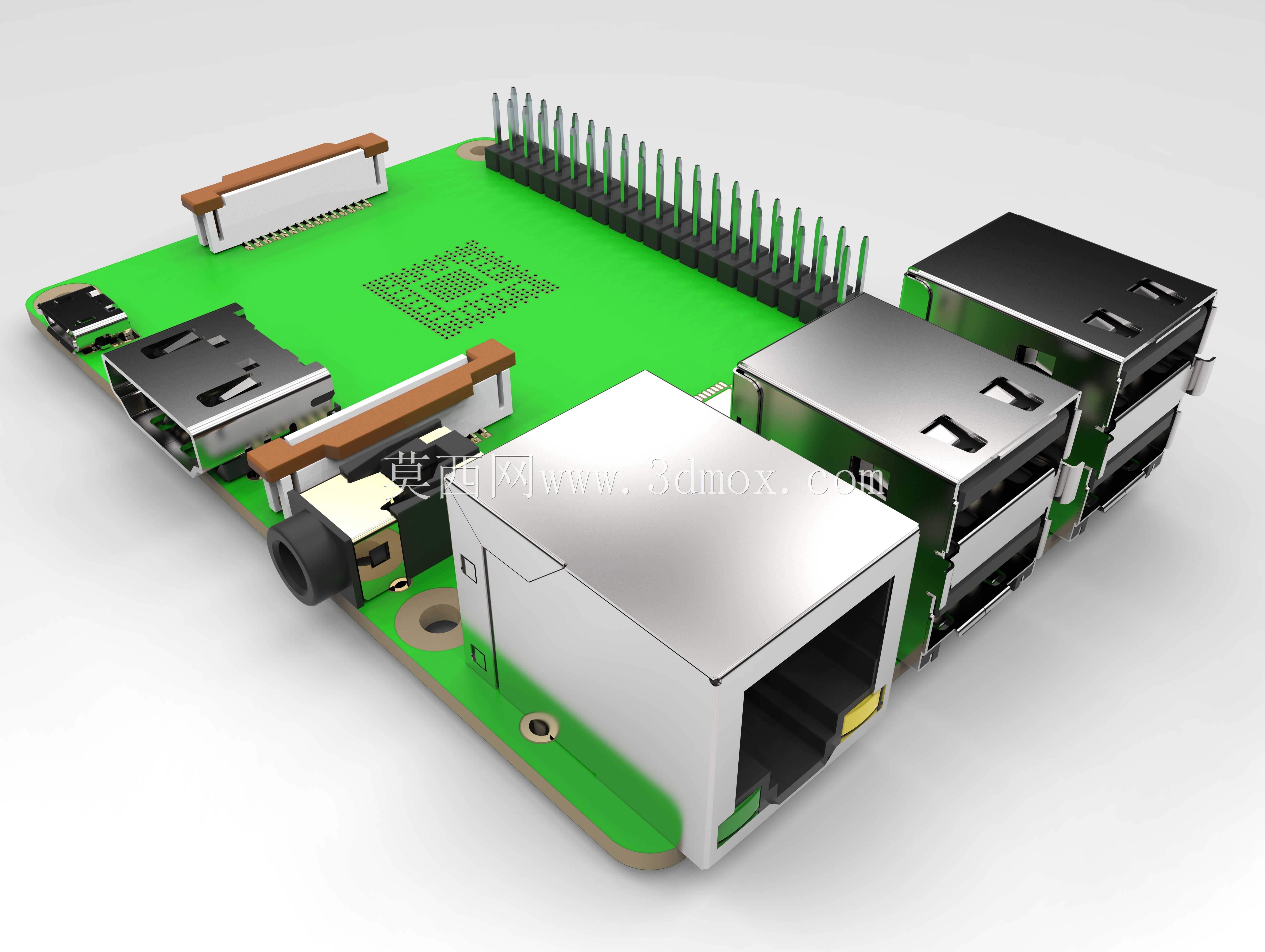

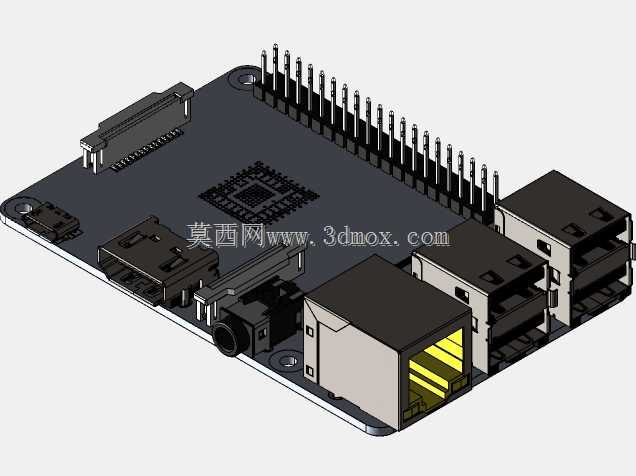

树莓派3单板计算机外观结构三维建模

本次建模的树莓派3单板计算机，是嵌入式开发、智能硬件原型搭建领域应用极广的核心硬件载体，常见于高校电子类专业教学实验、创客项目原型验证、小型智能终端开发、工业边缘数据采集节点搭建等场景，能够为各类轻量化智能应用提供稳定的算力支撑与外设扩展能力。从实际用途来看，该板卡可搭载嵌入式操作系统，完成传感器数据采集、小型设备逻辑控制、物联网网关数据转发、简易多媒体终端运行等各类任务，是从个人DIY项目到小规模商用智能硬件开发阶段的常用核心硬件。建模过程中完整还原了板卡的功能特性布局：板载的RJ45以太网接口位于板身侧端靠前位置，紧邻排布的是多组USB接口，可满足外接键鼠、存储设备、数据采集模块等外设的扩展需求；CSI摄像头接口与DSI显示接口排布在板身另一侧边缘，匹配对应排线的插接空间预留；40Pin GPIO排针沿板身长侧边缘整齐排布，每根针脚的间距、高度都按照实际插接需求做了精准还原，能够直观呈现外接扩展模块时的安装空间关系；板载的音频复合接口、Micro USB供电接口、HDMI输出接口的位置与外形都做了等比例复刻，清晰呈现各接口的插接方向与周边避让空间。设计思路上完全遵循实物的堆叠布局逻辑，PCB基板作为承载基底，所有接口元件、屏蔽罩、排针组件都按照实际焊接位置定位，金属屏蔽罩的边角弧度、接口的卡扣结构、排针的针脚长度都做了细节还原，既保证外观的辨识度，也能清晰呈现各组件的装配关系。外形尺寸方面严格匹配实物的长宽比例，板身四角的安装孔位置、孔径都做了精准还原，能够直观呈现板卡安装到外壳、固定支架时的边界尺寸，各接口突出板身的高度也做了准确建模，可用于验证外接配件插接时的空间干涉情况，为配套外壳设计、扩展模块排布、整机结构装配提供直观的三维参考，帮助开发者在结构设计阶段提前确认硬件安装的空间匹配度，减少实物打样阶段的适配问题。
