桌面级铝型材框架数控雕刻加工设备

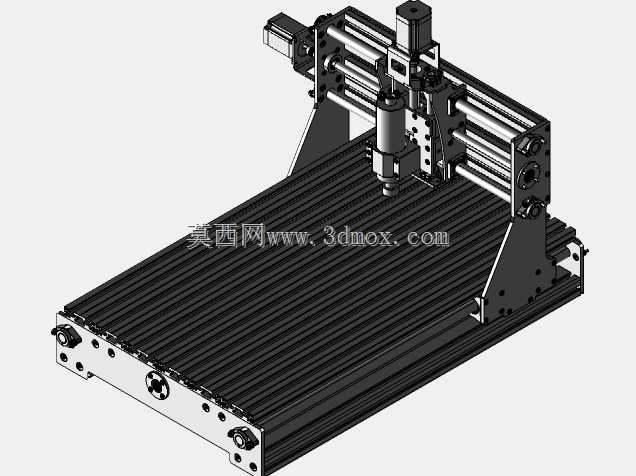

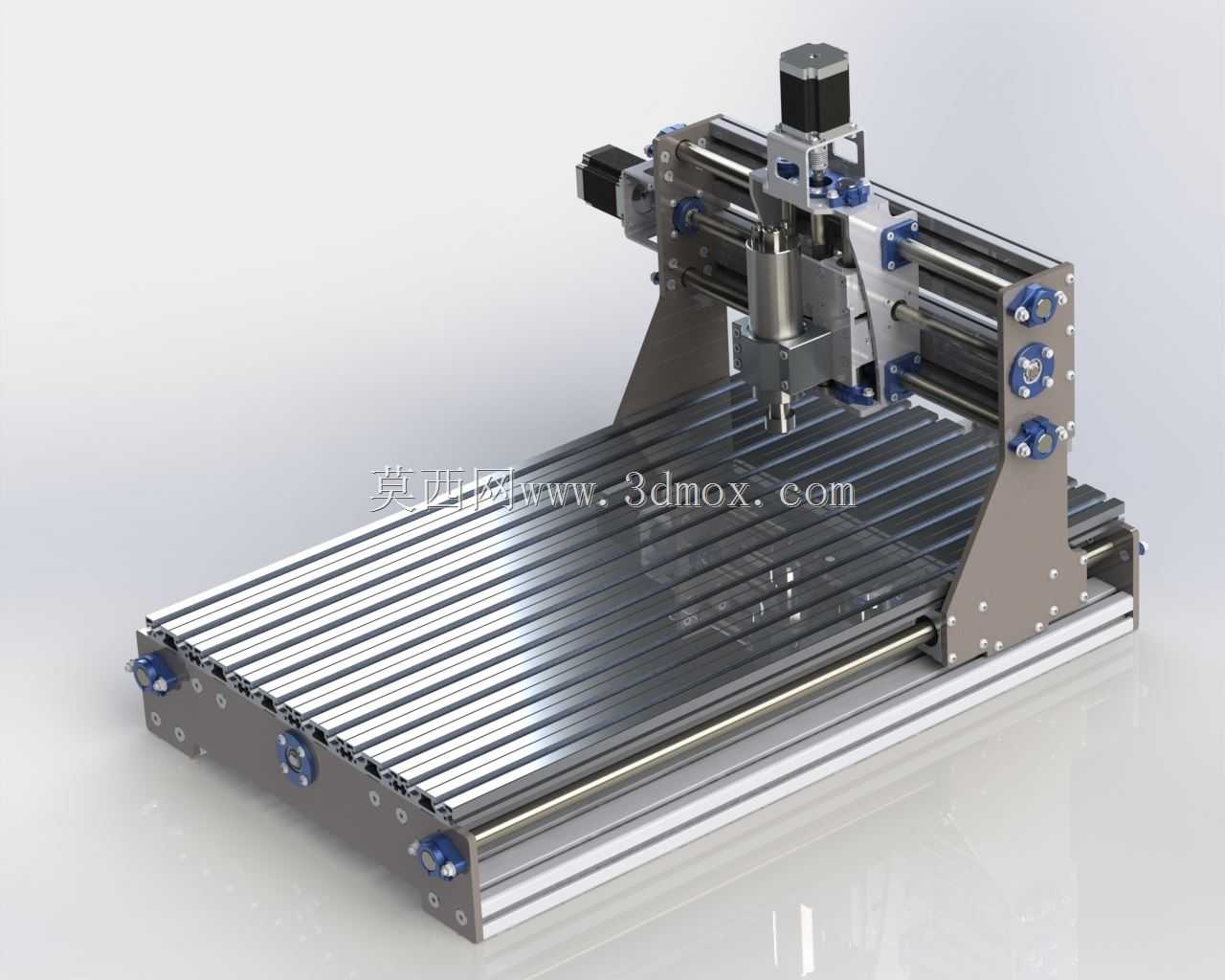

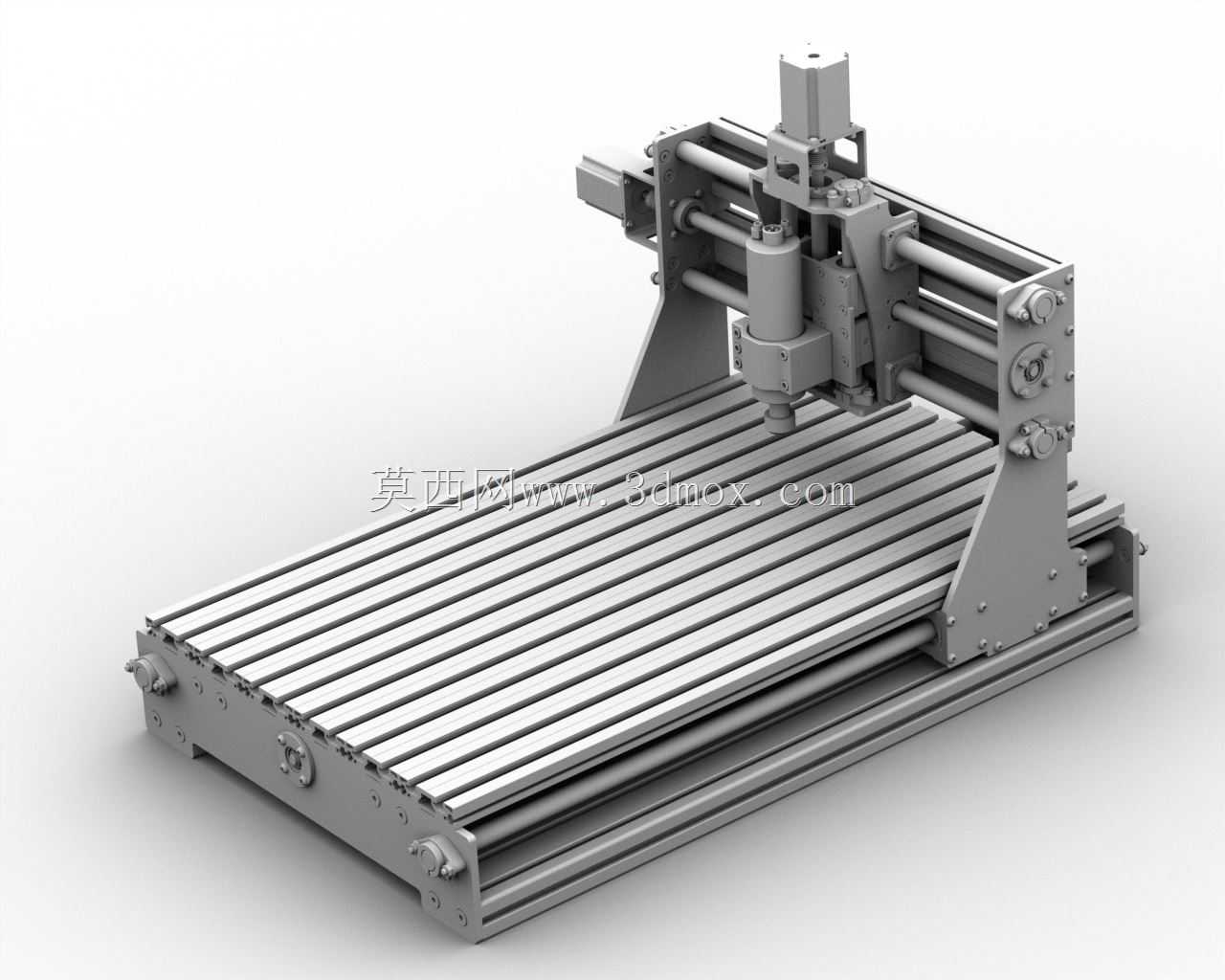

这款小型数控加工设备的框架主体采用工业铝型材搭建，型材槽位可兼容标准T型螺栓，后期加装辅助工装、调整行程限位的操作门槛极低，无需额外焊接或定制转接件，适配小批量打样、个人工坊加工、教学实训等多类场景。从结构布局来看，设备采用龙门移动式设计，加工台面固定在底座型材框架上，Y轴传动组件沿台面两侧的平行导轨布置，X轴横梁搭载Z轴主轴滑座沿Y轴方向往复移动，Z轴滑座搭载主轴电机完成垂直方向的进给动作，三轴均采用滚珠丝杠搭配线性导轨的传动组合，重复定位精度可满足软金属、工程塑料、木材、亚克力等常见材料的雕刻、铣削、钻孔加工需求。

设计阶段优先考虑了桌面安装的边界限制，整机底座的长宽尺寸适配常规工作台面的摆放要求，无需额外做地基固定，底部可加装减震脚杯抵消加工过程中的小幅振动，避免振动传递到工作台面影响加工精度。主轴部分采用风冷高速电主轴，夹头可适配不同直径的铣刀、雕刻刀，针对不同加工材质可通过调速模块匹配对应的主轴转速，加工亚克力类易热熔材料时调低转速避免粘刀，加工铝合金类软金属时可适当提高转速配合进给量保证加工面光洁度。

传动侧的步进电机通过柔性联轴器与丝杠连接，可抵消少量安装同轴度误差，避免电机轴受径向力出现磨损，各轴的行程限位开关安装在型材槽内，可根据加工件的尺寸灵活调整限位位置，无需重新打孔安装。台面采用铝型材拼接的T型槽结构，可通过T型螺栓搭配压板固定待加工工件，也可加装专用夹具固定异形工件，台面的平面度在装配时通过型材连接的调节螺栓校准，保证大尺寸工件加工时的深度一致性。

走线部分采用拖链收纳各轴的电机线、主轴电源线，避免移动过程中线缆拉扯磨损，拖链的弯曲半径适配线缆的最小弯折要求，长期往复移动也不会出现线缆破损问题。设备的电控部分可安装在底座后侧的空余空间，整体结构紧凑，没有多余的外凸部件，日常维护时只需定期给导轨、丝杠加注润滑脂，检查同步带（若有）的张紧度即可，维护成本远低于大型工业数控设备，适合加工尺寸不大、精度要求适中的零部件加工场景，比如手板件打样、工艺标牌雕刻、小型零件铣削等作业都能覆盖。
