剖视结构汽车涡轮增压器三维设计

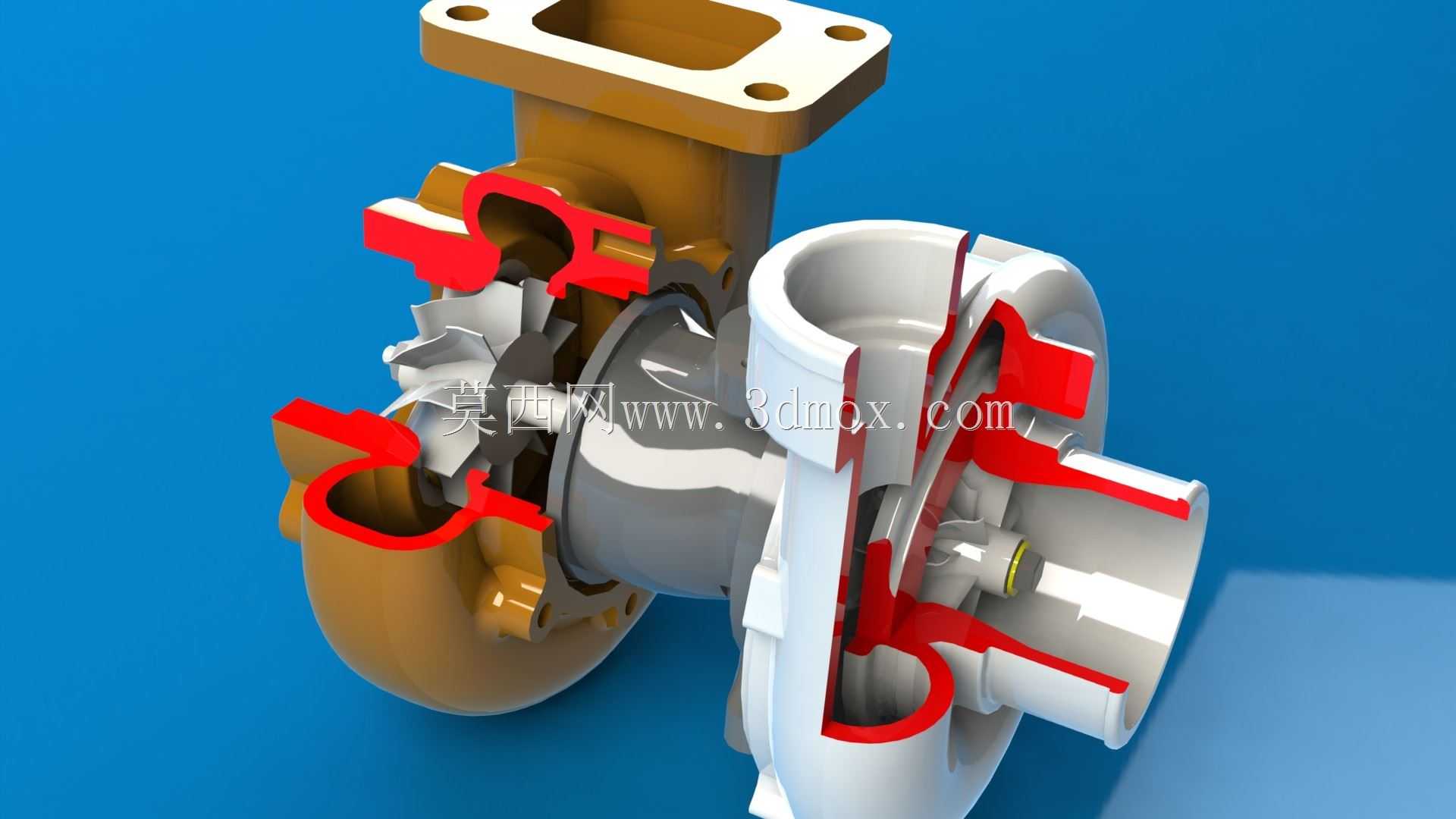

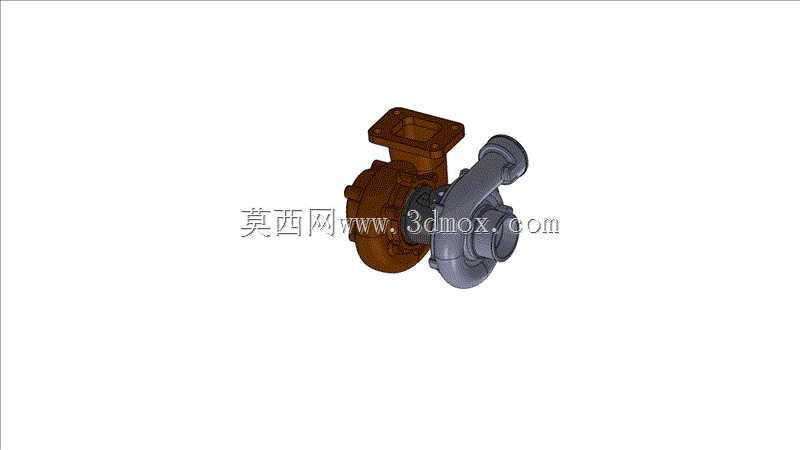

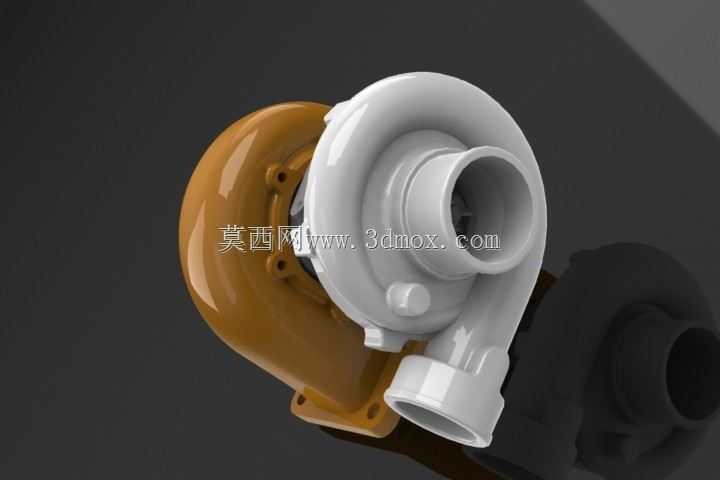

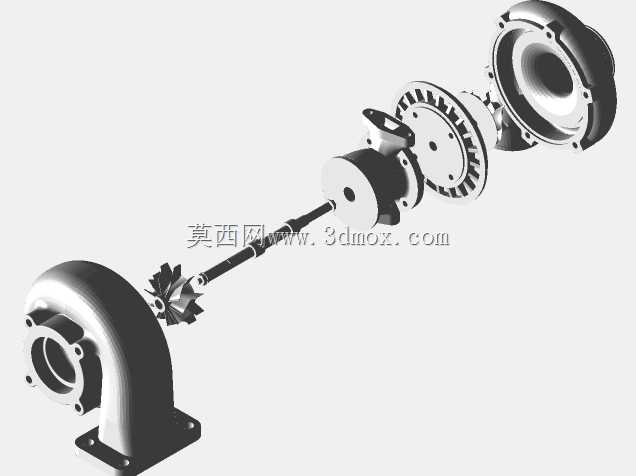

这款涡轮增压器的剖视结构模型，完整还原了车用增压部件的内部流道与核心组件布局，能直观看到涡轮端与压气机端的叶轮匹配关系、中间体的轴承布置空间，以及壳体内部的气流走向设计。在实际装车应用中，这类部件主要匹配小排量乘用车与轻型商用车的动力系统，通过回收发动机排出的高温废气能量驱动涡轮端叶轮高速旋转，同轴带动压气机端叶轮压缩进入气缸的新鲜空气，在不增加发动机排量的前提下提升进气充量，让燃油燃烧更充分，既可以提升动力输出上限，也能优化低转速区间的扭矩响应，同时降低尾气中不完全燃烧产物的排放。从设计逻辑来看，模型中涡轮端壳体采用耐高温的铸铁类材质适配高温废气工况，法兰接口的螺栓孔位完全对齐发动机排气歧管的安装基准，安装面的平面度公差预留了密封垫片的压缩空间，避免高温废气泄漏；压气机端采用铸铝壳体降低自重，出口流道做了渐扩式的顺滑过渡，减少压缩空气的流动阻力，避免压气机喘振工况的出现。中间体部分的密封结构、润滑油道的走向在剖视结构中清晰呈现，浮动轴承的安装间隙预留了高速旋转时的热膨胀量，保证叶轮在每分钟十多万转的工作转速下不会出现擦壳故障。安装边界上，涡轮端进气法兰的四个安装孔位采用对称布局，适配主流排量发动机的排气歧管接口尺寸，压气机端的出气口采用卡箍式连接结构，方便对接中冷器进气胶管，中间体上的润滑油进回油接口位置预留了足够的管路安装空间，不会与发动机周边的线束、支架产生干涉。整个结构的流道设计做了多轮气动优化，涡轮壳的截面变化匹配废气的膨胀做功过程，压气机壳的流道曲线适配压缩空气的扩压需求，叶轮的叶片角度经过匹配调校，兼顾低转速响应速度与高转速的增压效率，避免出现增压滞后或者高转速增压压力不足的问题。这类模型在结构设计阶段可以用于验证部件的装配干涉情况，核对与发动机周边附件的安装间隙，也能作为教学演示素材，帮助从业者理解涡轮增压系统的工作原理与结构组成，在动力改装、零部件国产化开发的过程中，也可以作为结构参考，核对关键尺寸的匹配关系，减少前期设计的试错成本。
