40英尺ISO标准货运集装箱锁具结构

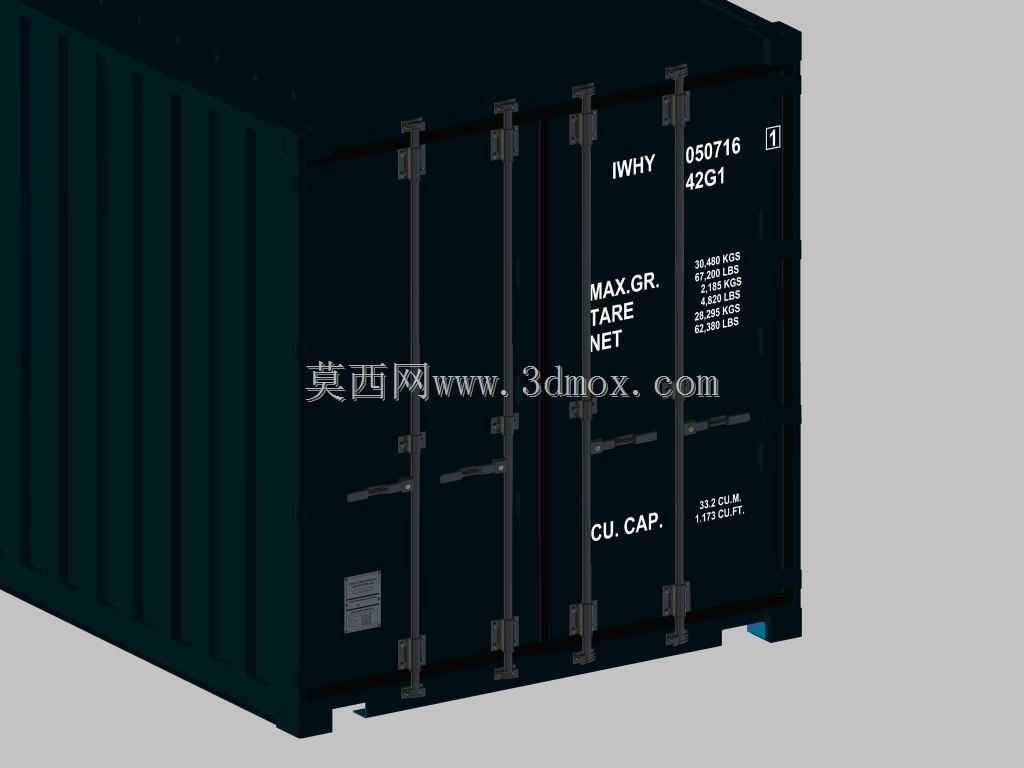

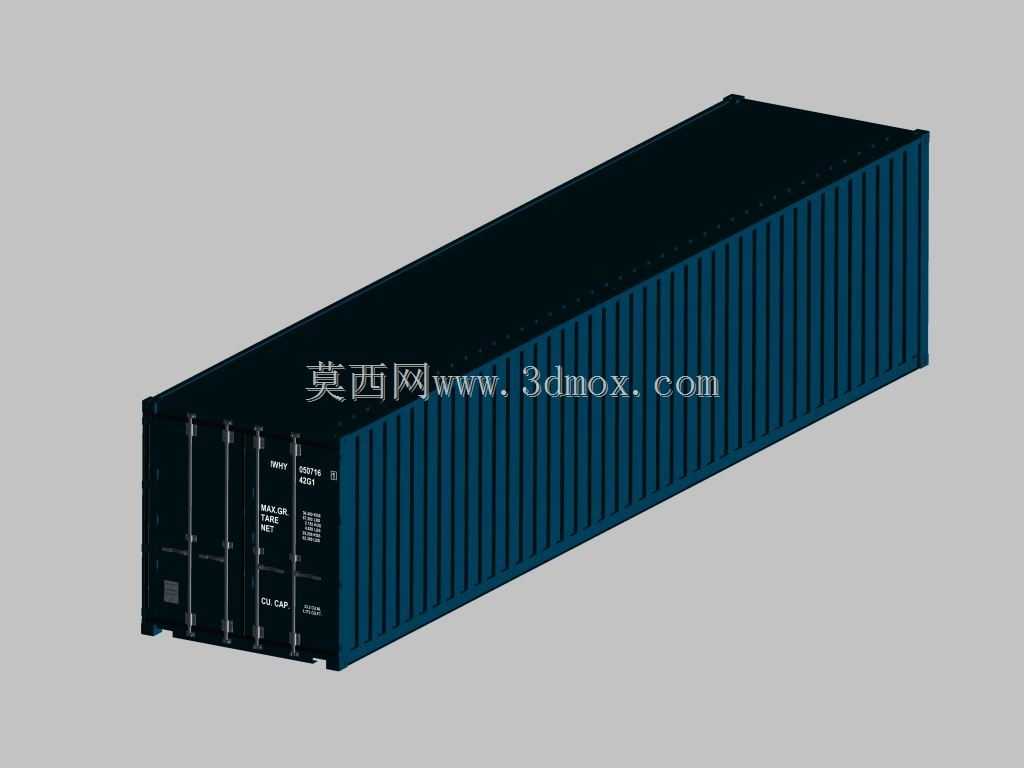

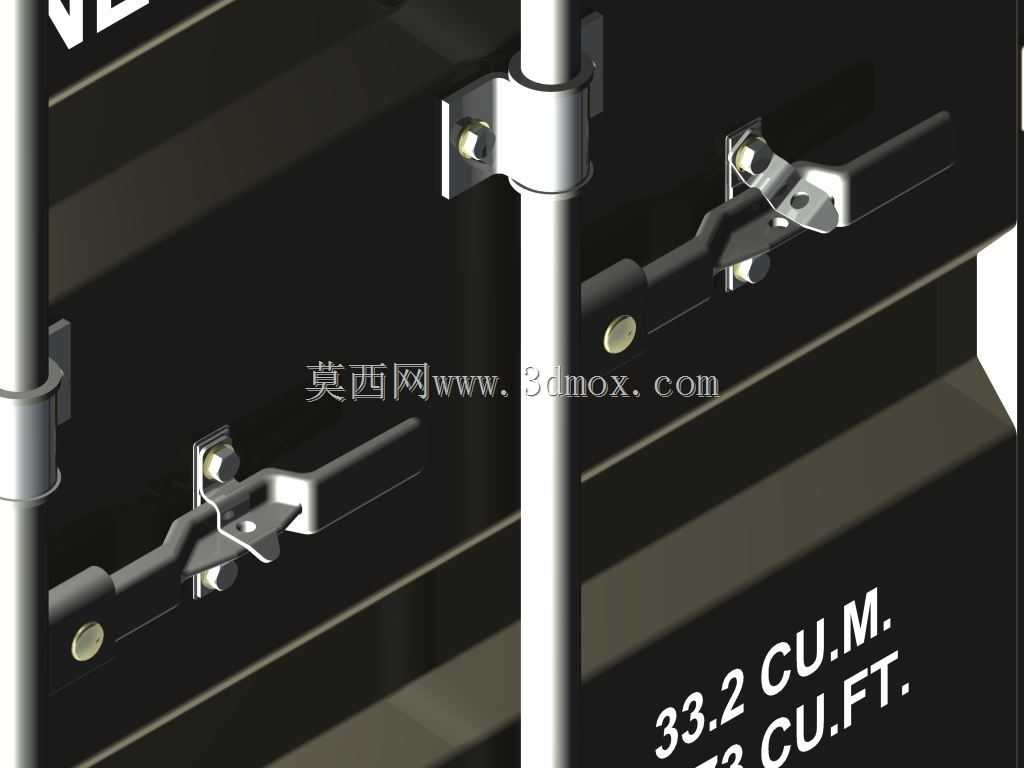

在跨洋货运、铁路干线运输、公路集疏运体系中，40英尺ISO集装箱是目前全球流通量最大的标准化载具单元，其结构可靠性直接决定了全链路运输的货损控制水平。本次呈现的结构重点聚焦集装箱侧门的锁闭总成细节，还原了杆式锁具的实际装配状态，包含锁杆、锁座、把手、铰接卡扣、密封压边等核心部件的配合关系。从实际应用场景来看，这类锁具结构需要承受运输途中的交变振动、堆码载荷偏移、温湿度变化带来的箱体形变，同时要满足海关封识的加装要求，避免非授权开启。设计层面上，锁杆采用通长圆钢材质，通过上下固定座与门板铰接，把手部位的凸轮结构在扳动到位时会产生过死点的锁止力，将门板紧紧压在门框的密封胶条上，实现防水、防尘的密封效果，同时防止运输过程中锁具受振动自行松脱。从安装边界来看，锁座焊接在门板外侧的加强筋位置，避开门板的薄钢板区域，避免长期受力导致门板变形，锁杆与门框侧边的间隙控制在合理范围，既保证转动顺畅，又不会留出过大缝隙给撬盗留下空间。在港口堆场的实际作业中，这类锁具的操作便捷性直接影响装卸效率，把手的长度、扳动角度都经过人机工程校核，作业人员佩戴劳保手套也能顺利完成开闭操作，锁具表面采用镀锌处理，适应海运高盐雾的腐蚀环境，减少长期户外存放的锈蚀概率。对于结构设计从业者而言，这类标准化部件的细节建模，能够帮助理解工业级载具在可靠性、通用性、维护性上的平衡逻辑，所有配合尺寸都遵循ISO集装箱的通用规范，可直接用于物流场景的数字化孪生搭建、装卸作业仿真、箱体结构强度校核等工作，还原的锁具细节也能为非标仓储载具的锁闭结构设计提供参考，比如定制化周转箱、大型设备包装箱的门锁设计，都可以借鉴这种过死点锁止、压边密封的结构思路，兼顾操作效率与锁止可靠性。
