商用车锅炉外壳结构设计

　　商用车搭载的车载锅炉系统，外壳作为核心防护承载构件，需要同时兼顾舱体密封、部件承载、运维操作、行车工况适配等多重工程需求，这套壳体结构的设计完全围绕车载场景的实际使用痛点展开。从实际应用场景来看，这类外壳主要适配长途运输类商用车、特种作业商用车的车载供暖、余热回收锅炉单元，车辆行驶过程中会持续承受颠簸振动、飞石冲击、温变应力，同时还要满足锅炉本体的检修操作、管线接驳、烟气排出的功能需求，设计阶段需要平衡结构强度、自重控制、装配便利性三者的关系。

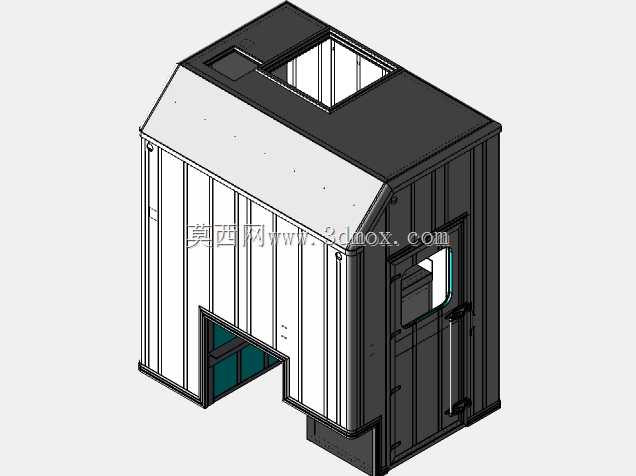

　　整套壳体采用分体组合式结构，下部设置的铁副架是整个构件的承载基础，副架采用折弯型钢焊接成型，预留了与商用车底盘车架的安装孔位，孔位公差按照车载件通用安装标准控制，适配主流商用车底盘的改装安装边界，副架同时承担锅炉本体的承重功能，内部设置了对应的设备安装支座，支座位置做了局部加强，避免行车振动导致焊缝开裂。上部的围护结构采用铝面板墙设计，铝板之间采用折边咬合加密封胶的连接形式，既降低了整体自重，又能保证舱体的密封性能，避免行车过程中雨水、扬尘进入舱内影响锅炉设备运行，面板内侧预留了保温层安装空间，可根据使用场景填充不同厚度的隔热保温材料，减少锅炉热量散失同时避免外壳表面温度过高带来的安全隐患。

　　车顶结构采用斜顶设计，避免积水积灰，顶部预留的方形开口为烟气出口的安装位，开口周边做了翻边防水结构，配合密封件可实现与排烟管路的可靠连接，同时顶部还设置了小型检修口，无需拆解整个外壳即可完成顶部部件的日常检查。壳体侧面设置的外开门为运维操作口，门体采用双层钣金结构，加装密封胶条，门锁采用车载专用防震锁具，避免行车过程中门体意外开启，门体的开启角度经过校核，不会与车身周边其他部件发生干涉，开门后可直接接触到锅炉的核心操作、检修部位，满足日常运维的操作空间需求。壳体下部预留的缺口为管线接驳口，锅炉的进水管、出水管、燃气管路、控制线路均可通过该缺口与车辆对应的系统对接，缺口边缘做了卷边处理，避免划伤管线，同时预留了密封件安装槽，可实现管线区域的密封防护。

　　设计过程中，所有钣金折弯件的折弯半径均按照板材厚度的通用工艺要求设置，减少加工过程中的开裂风险，焊接位置均设置了合理的焊接收缩余量，避免焊接变形导致整体装配公差超标。外壳的整体外形尺寸充分考虑商用车的安装空间限制，宽度不超出车辆底盘的合法外廓尺寸，高度适配车载锅炉的安装高度要求，不会影响车辆的通过性，安装时可通过下部副架的孔位直接与底盘大梁连接，无需额外制作复杂的转接支架，降低改装施工的难度。针对行车过程中的振动问题，壳体与锅炉本体、壳体与车架之间的连接位置均预留了减震垫安装空间，可通过加装橡胶减震垫过滤行车振动，避免长期振动导致的结构疲劳损坏。面板的拼接位置均设置了合理的工艺间隙，抵消不同材质之间热胀冷缩产生的应力，避免温变导致的面板变形、密封失效问题。
