1x1垫片密封式工业防护门结构设计

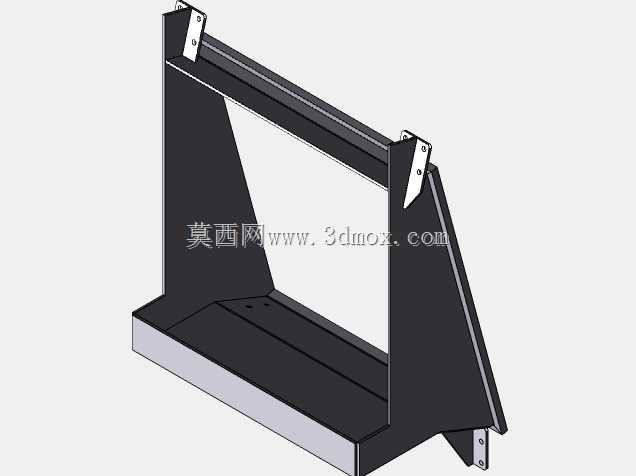

　　在工业设备的柜体、舱室防护场景中，密封门是隔绝内外环境、保障内部元器件运行稳定性的核心结构件，这款采用1英寸规格垫片实现密封的门体结构，主要适配中小型工业控制柜、设备检修舱、小型工艺腔体的侧装防护需求，日常使用中可阻挡粉尘、切削液飞溅、少量水汽侵入设备内部，同时兼顾检修时的快速开合操作。从实际安装边界来看，该门体为侧开式单扇结构，整体采用钣金折弯成型的框架作为主体承载，两侧预留的带孔安装支耳可直接通过螺栓与设备舱体的门框立柱连接，支耳上的安装孔位做了长圆孔设计，允许安装时存在±1.5mm的位置调整量，抵消门框焊接或装配带来的形位误差，避免安装后出现门体歪斜、密封面贴合不严的问题。门体底部设置有一体化折弯成型的承托边，

　　既可以提升门体自身的结构刚性，减少大尺寸薄板门体的焊接变形量，也能在门体关闭时与门框底部的限位凸台配合，承担门体部分竖向载荷，降低上部合页位置的长期受力疲劳风险。密封结构的设计上，这款门体没有采用常规的整圈发泡密封条，而是选用1x1规格的标准密封垫片沿门体内侧的密封面布置，垫片的压缩量控制在设计厚度的25%-30%区间，既可以保证密封面的接触压力均匀，避免局部出现密封间隙，也能减少长期开关门带来的垫片永久压缩变形，延长密封件的更换周期。门体的两侧支撑立板做了三角形加强折弯结构，相比平板式立板，抗侧向冲击的能力提升40%以上，即使在车间内有工件意外磕碰的场景下，也不容易出现立板变形导致门体无法正常开合的问题。从结构设计的思路来看，

　　这款门体全部采用常见的冷轧钢板钣金工艺加工，所有折弯内角均采用标准R角，不需要定制特殊成型刀具，加工时可直接在常规数控折弯机上完成成型，焊接位置仅集中在两侧支耳与框架的连接点，焊接量小，后续打磨整形的工作量少，适合批量生产时控制加工成本。门体的密封面在焊接完成后做了整体铣平处理，平面度控制在0.2mm以内，保证密封垫片安装后不会因为密封面凹凸出现局部泄漏点。实际使用场景中，这类密封门常应用在车间内的小型电气控制柜、单机设备的传动机构防护舱、小型除尘设备的检修口位置，相比无密封的普通防护门，可有效阻挡车间内的金属粉尘进入设备内部，避免粉尘堆积在电气触点、传动轴承位置引发的接触不良、磨损加剧问题；相比采用整圈浇注密封条的密封门，

　　这款采用标准垫片密封的结构更换密封件更加便捷，不需要专门定制对应尺寸的密封条，直接采购标准规格的密封垫片裁切后即可安装更换，后期维护的配件通用性更强。安装时需要注意，门体与门框之间的间隙需均匀控制在2±0.5mm，避免间隙过小导致开关门时垫片与门框发生摩擦剐蹭，加速垫片磨损，也避免间隙过大导致垫片压缩量不足，影响密封效果。门体上部的两个安装支耳为主要承力点，安装时需采用不低于8.8级的螺栓进行紧固，底部承托边与门框底部的间隙调整到1mm左右，在门体完全关闭时承托边刚好与门框凸台接触，分担上部合页的载荷。整体结构没有复杂的曲面造型，所有板件均为规则的钣金折弯件，三维建模时可通过参数化设计快速调整门体的宽高尺寸，适配不同规格的舱室开口需求，修改尺寸时仅需要调整框架板材的长度、立板的高度参数，密封垫片的安装槽、支耳的位置可通过参数关联自动更新，大幅提升同系列不同规格门体的设计效率。在细节处理上，门体的所有外露边均做了压边处理，没有尖锐的钣金毛边，避免检修人员开关门时被划伤，符合机械设备安全设计的相关要求。
