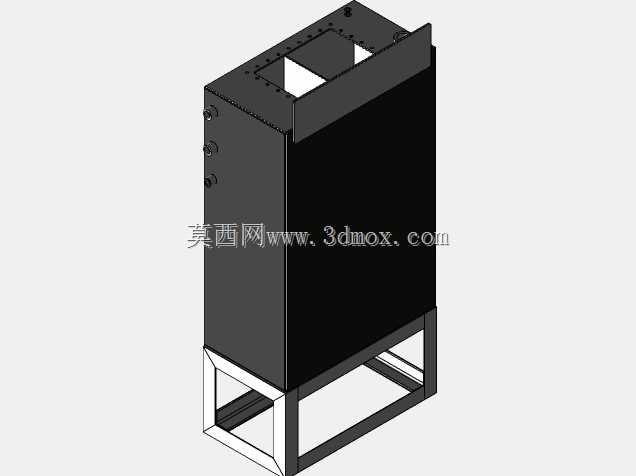

立式机架支撑型液压储油油箱结构

　　在各类固定式液压站、中小型工程机械液压配套、机床液压动力单元的现场布局中，液压油箱从来不是简单的盛油容器，而是承担着系统油液存储、散热、杂质沉淀、空气分离多重作用的核心辅件，这套立式带底部机架的油箱结构，正是针对车间内安装空间纵向富余、横向占地受限的场景设计的。从实际使用场景来看，这类油箱多配套于单机功率在15kW-30kW区间的中小型液压系统，常见于立式压机、小型注塑机液压站、非标自动化液压工装的动力单元配套，区别于卧式油箱需要占用较大的地面横向投影面积，立式结构可以充分利用厂房内的垂直空间，把地面留给阀组、油泵电机组的安装与日常检修操作。从功能特性上看，箱体侧面预留的多组螺纹接口，分别对应回油口、吸油口、泄油口、液位计安装位、

　　温度传感器安装位，接口位置的高度差经过排布：吸油口距离箱底预留足够高度，避免吸入箱底沉积的金属碎屑与油泥，回油口延伸至箱内最低液位以下，防止回油冲击裹挟空气进入油液产生气泡，侧面靠上的位置预留的法兰位用于安装空气滤清器，兼顾注油功能与箱内气压平衡，避免油泵工作时箱内形成负压导致吸油不畅。设计思路上，箱体主体采用钢板折弯拼焊结构，顶部的开孔做了翻边处理，既可以提升盖板安装处的结构刚度，避免盖板受载变形导致密封失效，也能防止检修时盖板上的杂物、凝露水顺着开孔掉入箱内污染油液；箱体内部预留了隔板安装位，可根据实际系统流量加装隔板，将箱内空间分隔为回油区与吸油区，延长油液在箱内的停留路径，提升气泡上浮、杂质沉降的效果，

　　顶部的角部位置预留了吊环安装孔，方便整体加工完成后的吊装转运与现场就位。底部的框架式支撑机架采用型钢焊接成型，将箱体整体抬离地面一定高度，一方面避免车间地面的积水、潮气直接侵蚀箱底钢板，延长箱体的防锈蚀寿命，另一方面给箱底的排污螺塞留出操作空间，日常换油时无需额外垫高箱体即可打开排污阀排空箱底的废油与沉积杂质，机架的支腿底部预留了地脚安装孔，可以通过膨胀螺栓直接固定在水泥地面上，避免油泵电机运行时的振动导致油箱移位，也能降低整体设备的运行共振。从安装边界来看，箱体的横向与纵向尺寸控制在常规工业液压站的配套适配区间，侧面的接口全部采用统一的径向排布，现场接管时无需在箱体侧面额外开孔配焊，所有接口的中心距都预留了标准管接头、

　　法兰的安装操作空间，不会出现扳手空间不足导致的装配困难；顶部盖板的螺栓孔采用等距排布，密封垫可以采用标准耐油橡胶板裁切制作，后期维护更换密封件无需定制异形配件。实际建模过程中，所有焊接位置都预留了合理的焊接收缩余量，板材的厚度选型兼顾刚度与重量控制，避免满油状态下箱体侧壁出现鼓胀变形，机架的型钢选型经过承重校核，满油状态下机架的挠度控制在允许范围内，不会出现长期负载下的结构变形。这类立式油箱在现场使用时，还可以根据实际需求在侧面加装冷却器安装支架，不需要额外搭建独立支撑，充分利用箱体侧面的空余空间，让整个液压动力单元的布局更加紧凑，减少外接管路的长度，降低管路沿程压力损失。
