木材加工多工位进料输送机构

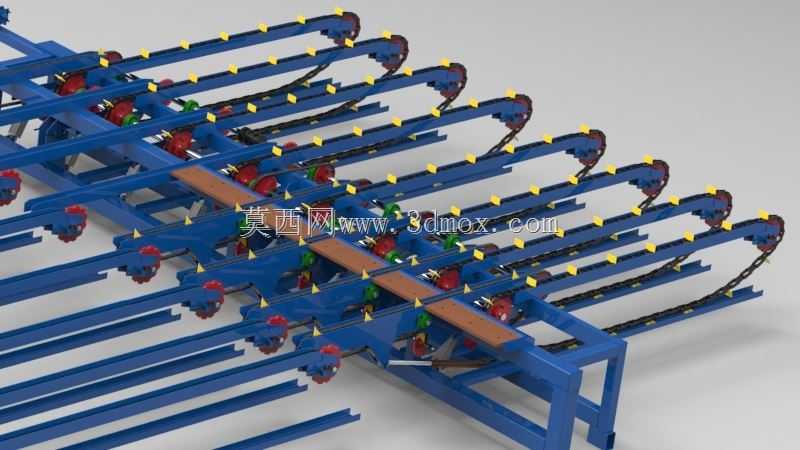

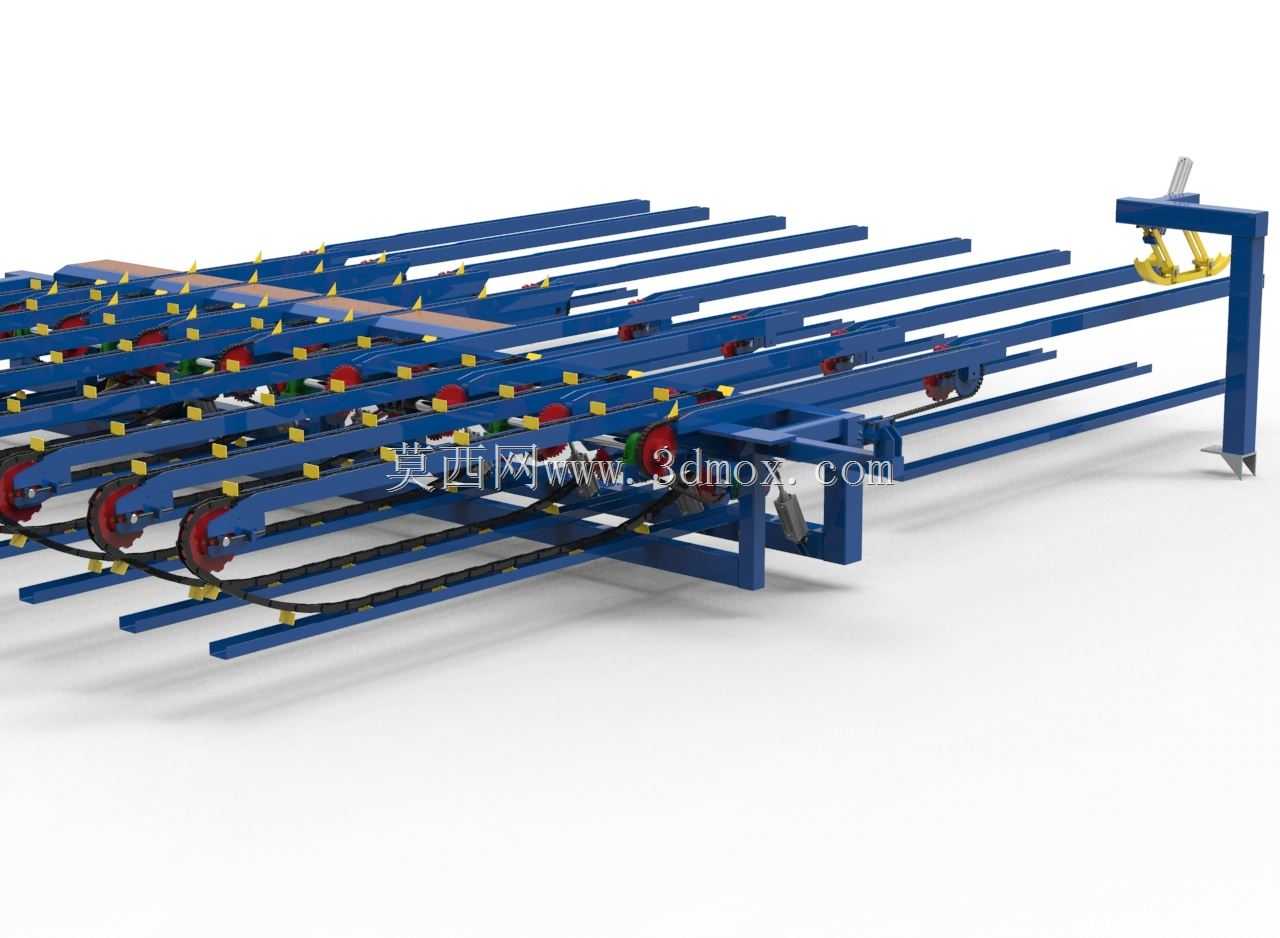

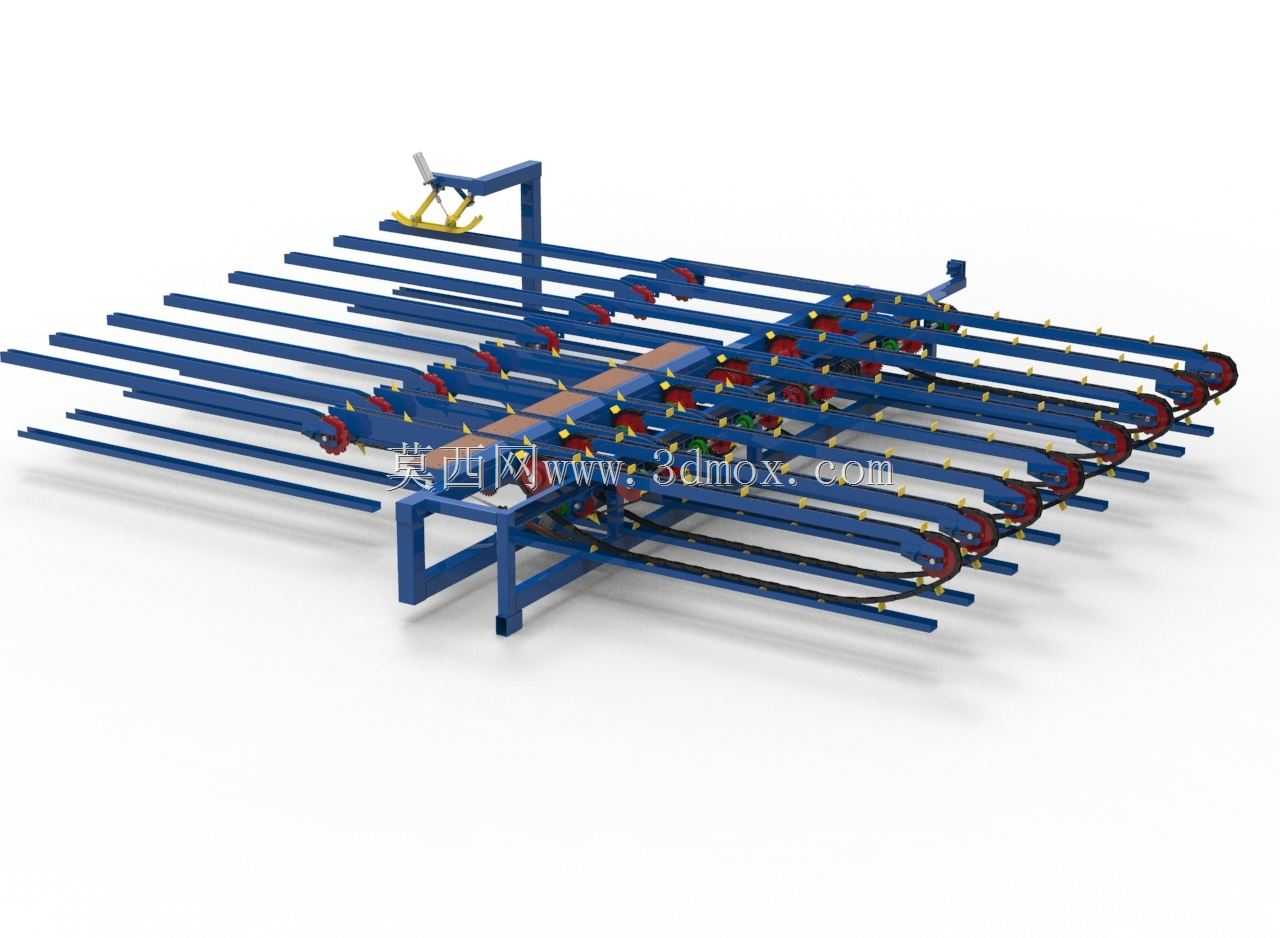

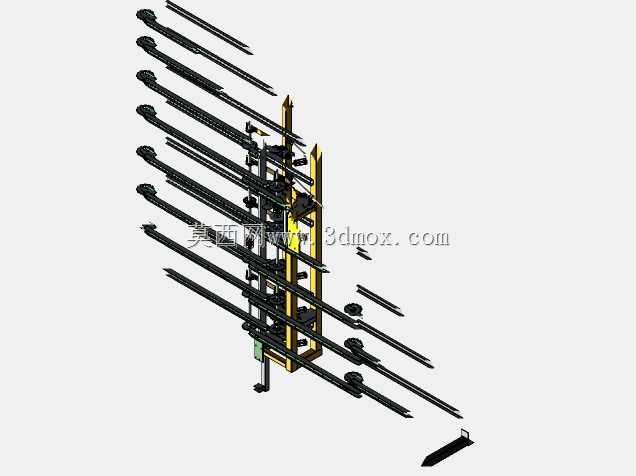

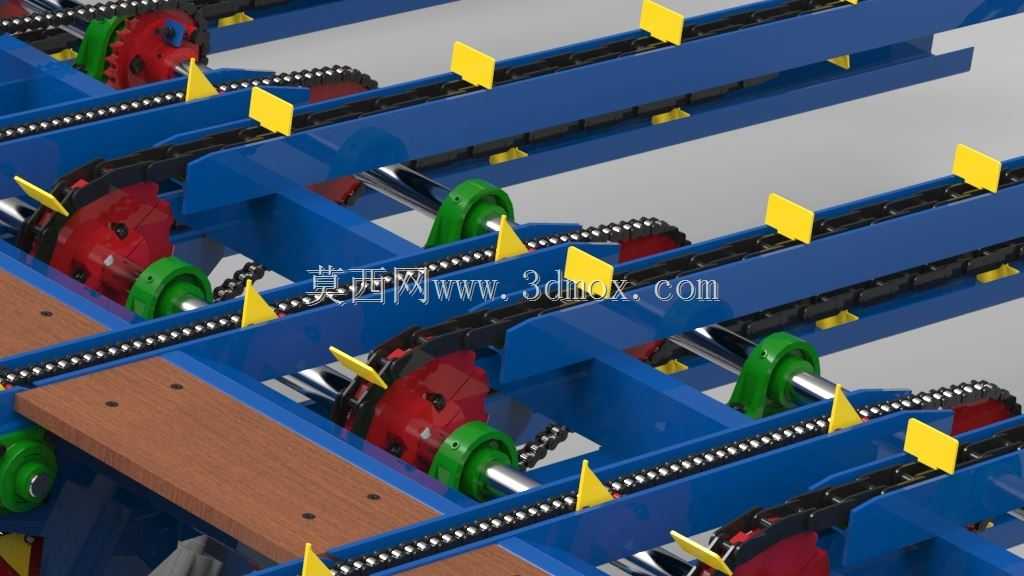

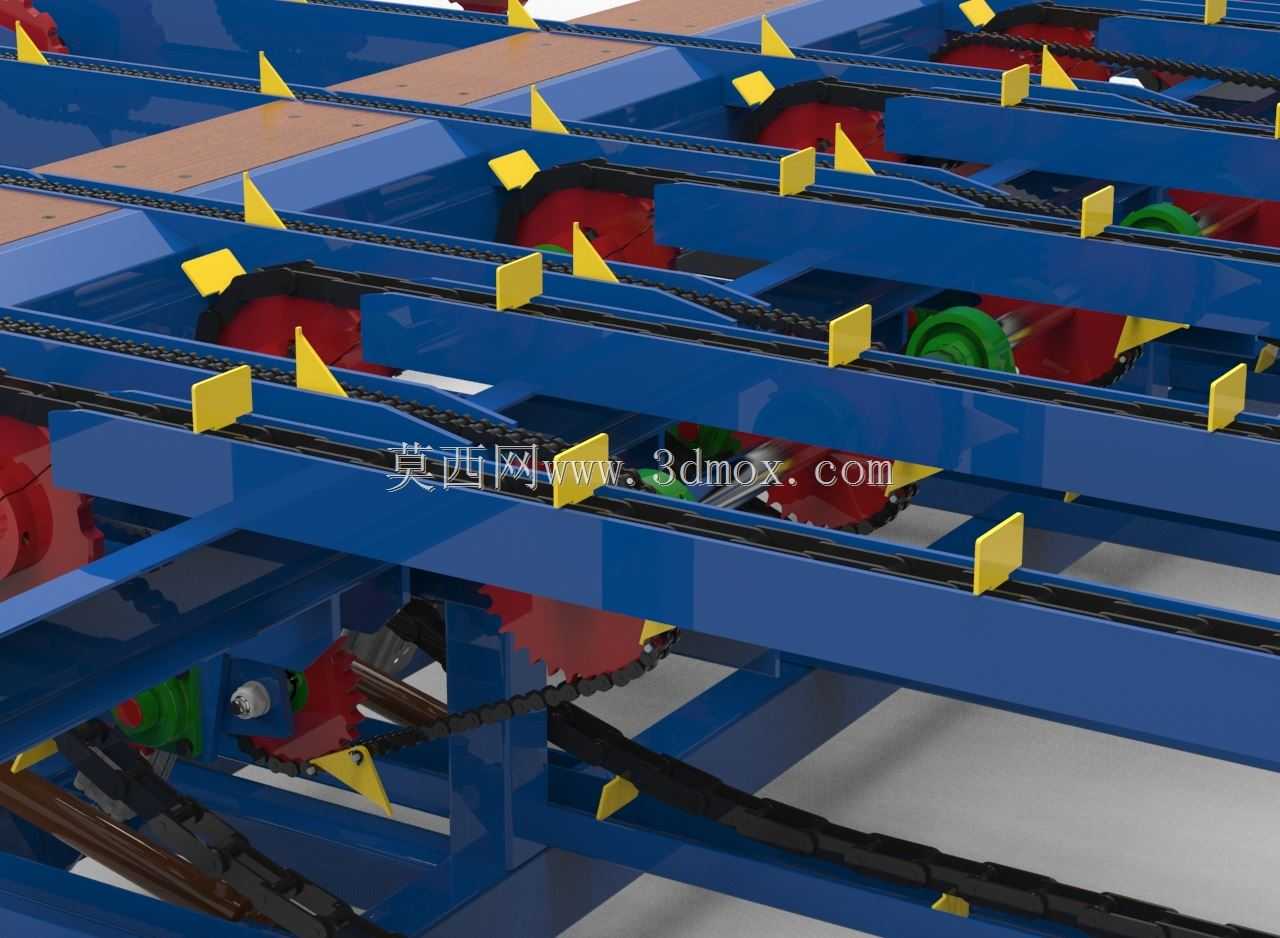

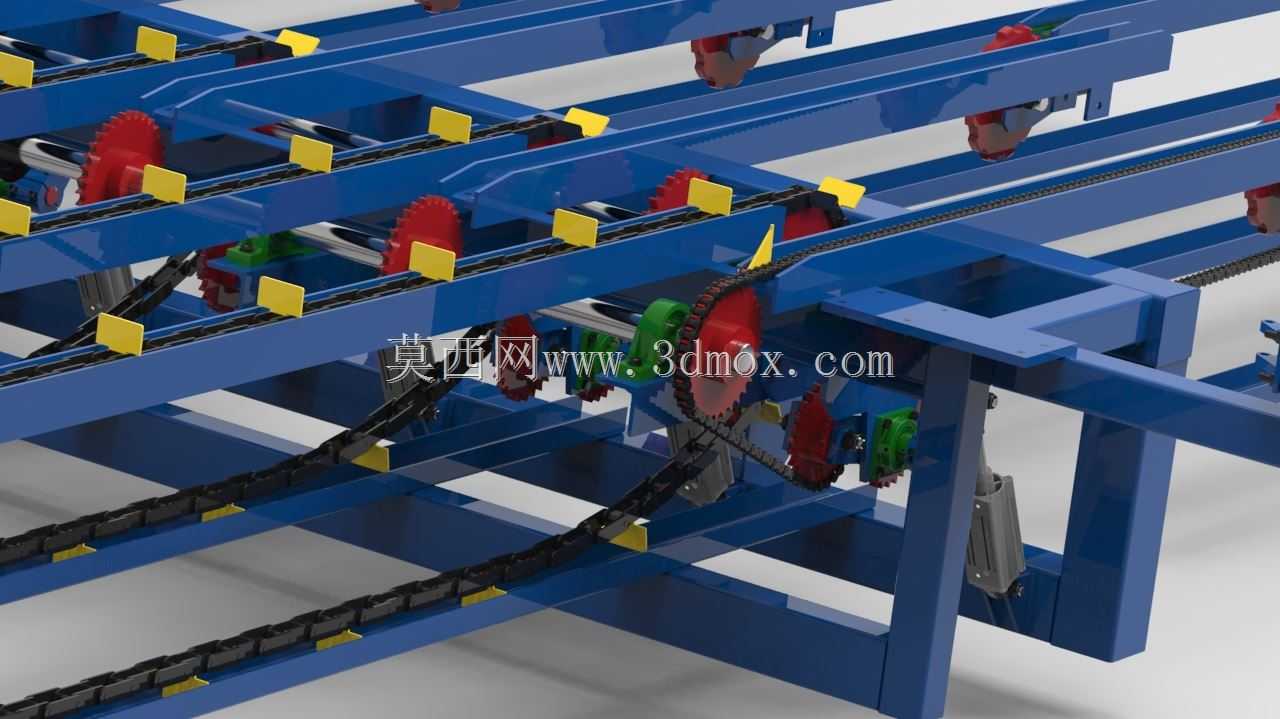

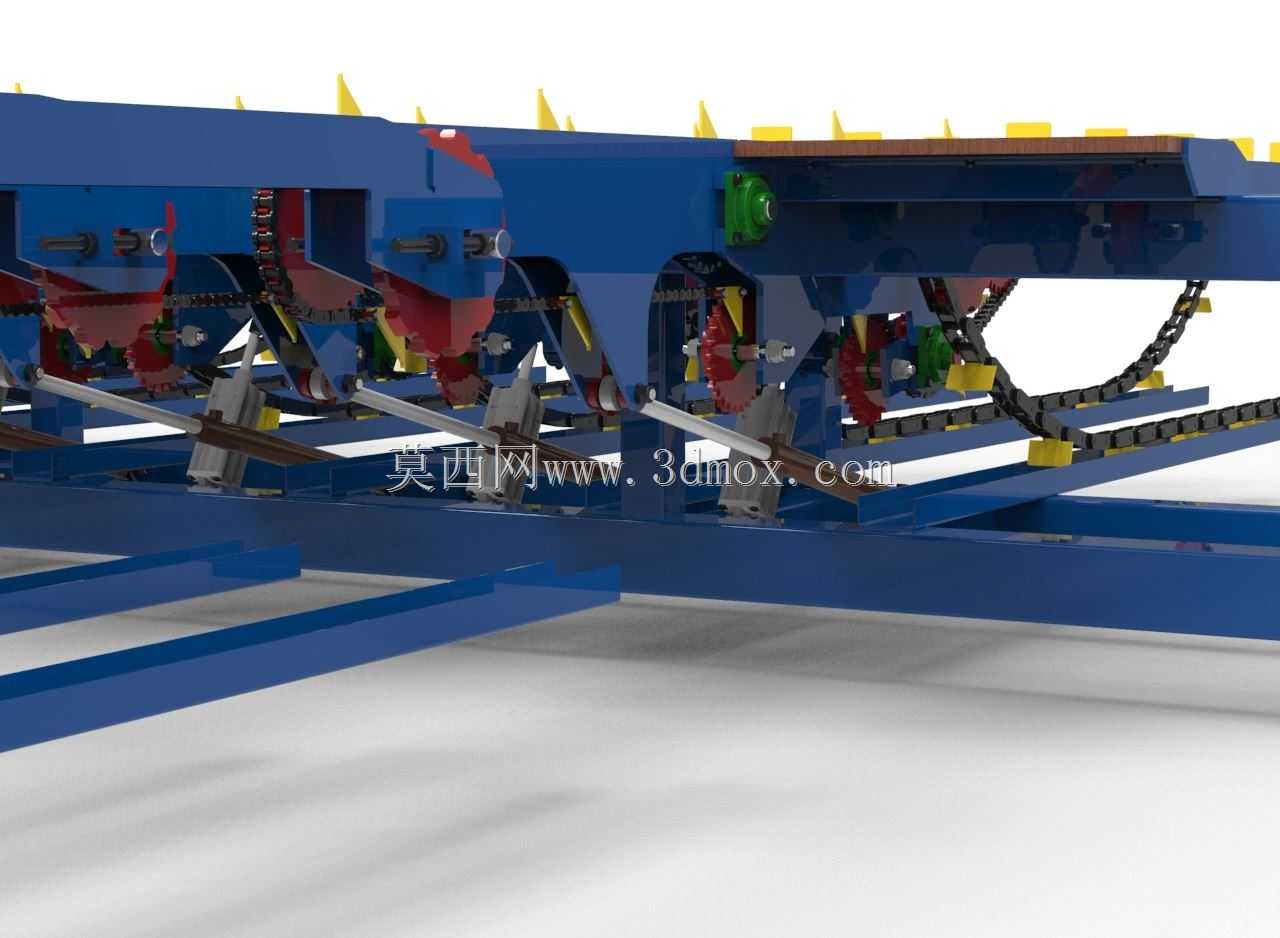

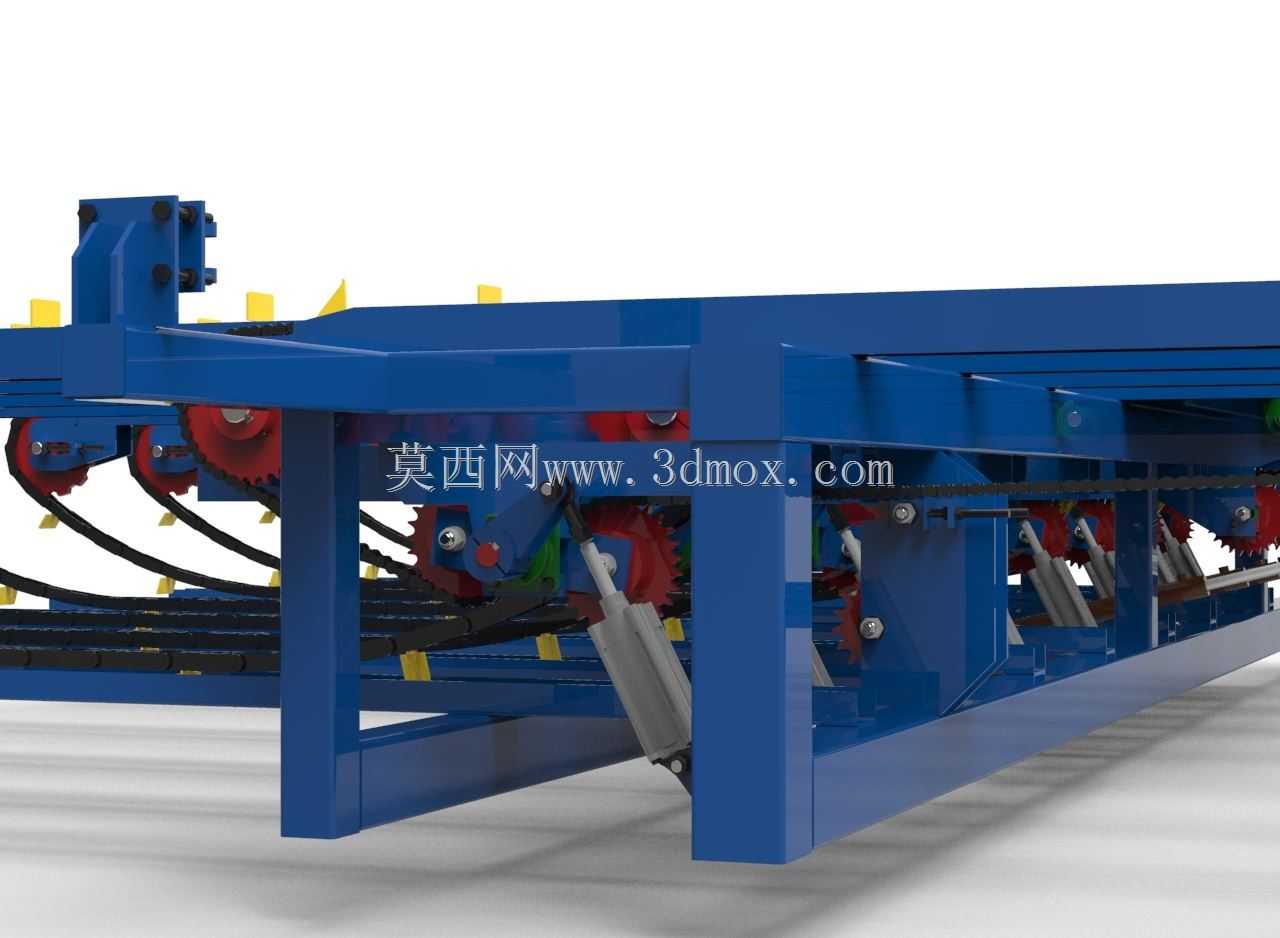

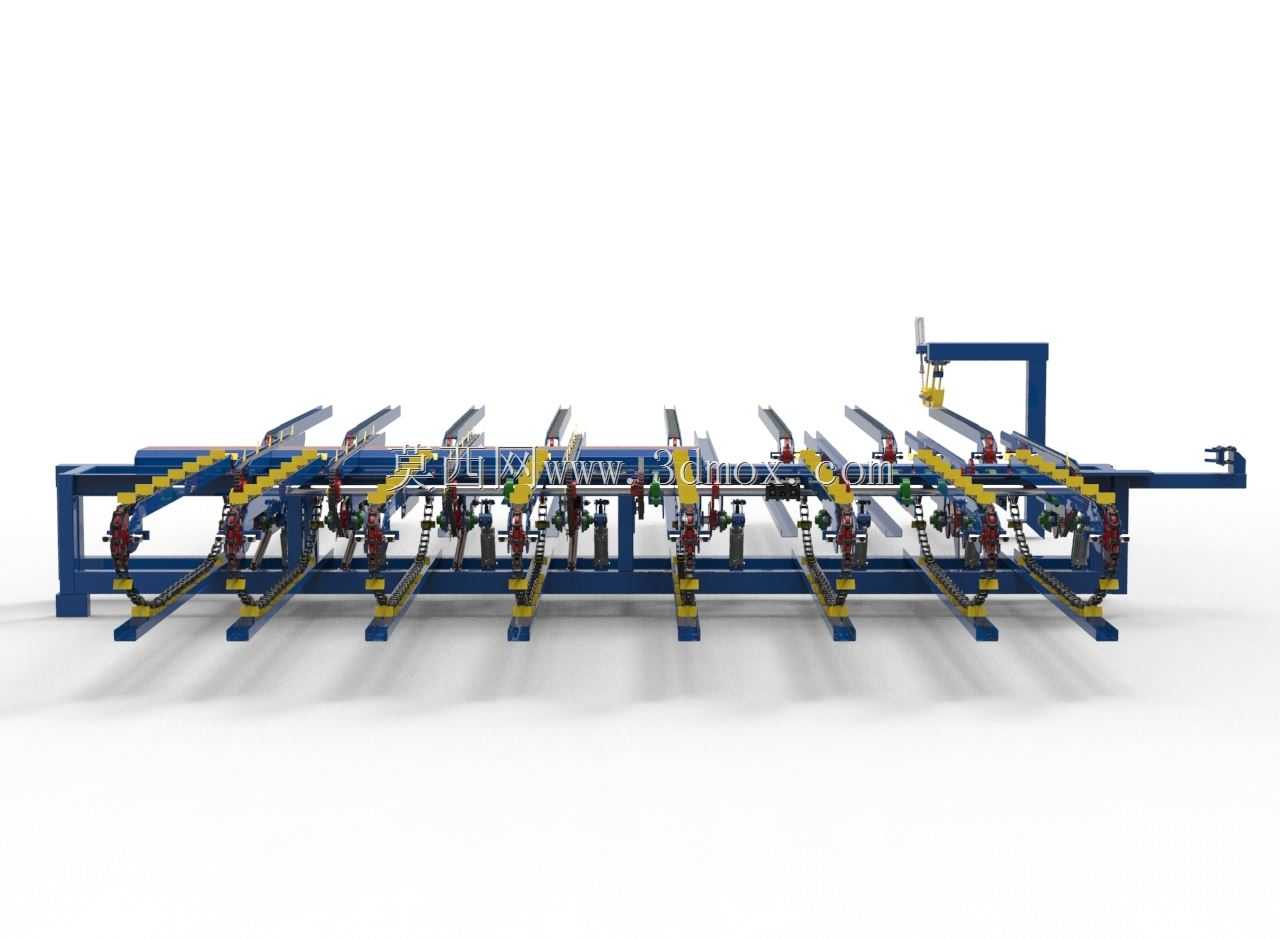

这套输送机构主要面向木材加工生产线的进料段工序，适配实木板材、规格料的自动化上料传输需求，常见于集成材加工、板材裁切、木材分选等产线的前段衔接工位，替代传统人工抬料送料的作业模式，降低重体力劳动占比的同时，匹配后续加工设备的进料节拍，避免人工送料的位置偏差导致的加工废品。从结构设计来看，整机采用长条形多工位并列布局，单条输送单元采用倾斜导料结构搭配带式输送组件，每个工位独立配置气动压料与定位挡料模块，可根据待输送木材的幅面、厚度调整挡料位置与压料行程，适配不同规格的木材物料传输，多工位并列的设计可同时承接多摞待加工木料，按产线节拍逐工位送料，减少单次上料后的补料频次。设计过程中优先考虑了产线安装的边界适配，整机主体框架采用型钢焊接结构，底部预留地脚安装孔位，可直接固定在车间硬化地面上，进料端高度匹配常见的木料堆垛转运高度，出料端高度可根据后续加工设备的进料口高度做小幅调整，无需额外搭建过渡衔接平台；输送面的导料条采用耐磨非金属材质，避免输送过程中刮伤木材表面，影响后续成品外观。机构的侧边配置横向移载的挡料定位组件，可在输送过程中对木料的侧边做基准定位，保证送入后续设备的木料位置统一，减少后续加工的定位调整时间；每个输送工位的驱动单元独立配置，可根据产线实际生产需求选择单工位运行或者多工位联动，适配不同产能的加工产线，当某一工位出现卡料或者待料状态时，其余工位可正常运行，不会造成整线停机。气路管线沿框架内侧的线槽排布，避免输送过程中木料剐蹭管线造成损坏，所有运动副位置都预留了润滑注油点，方便日常维护保养，整机的宽度方向尺寸控制在常规车间通道的通行宽度以内，安装时不会占用过多的车间通道空间，可直接嵌入现有木材加工产线的进料段，不需要对原有车间布局做大幅改动。
