槽式螺旋给料输送设备结构设计

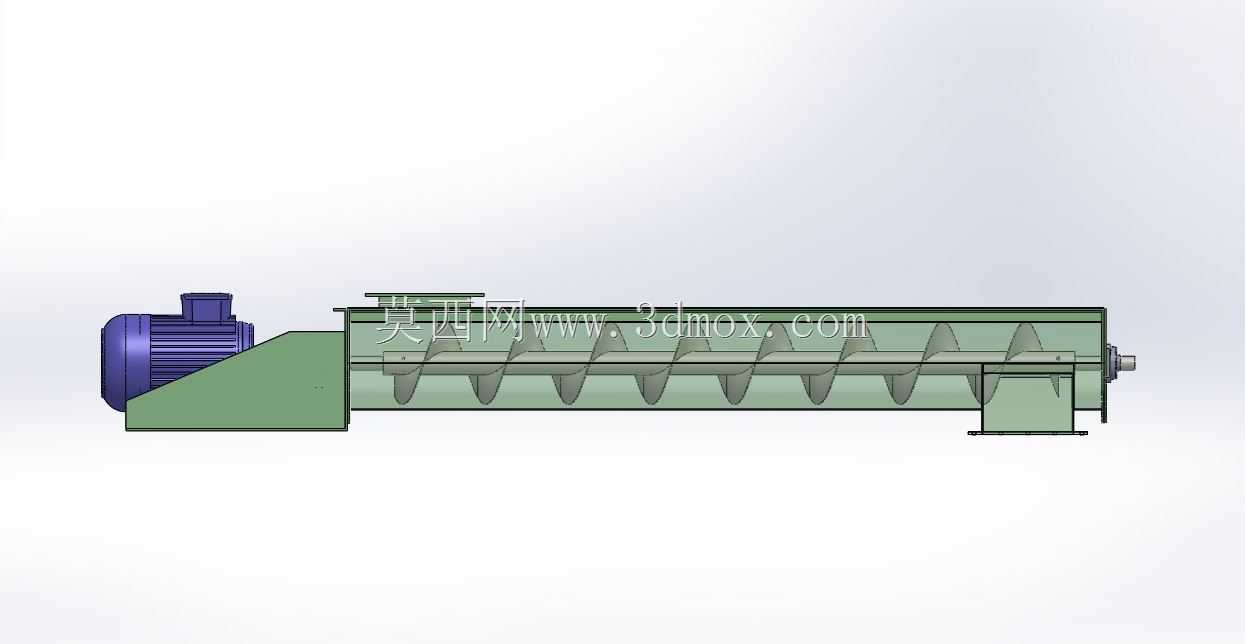

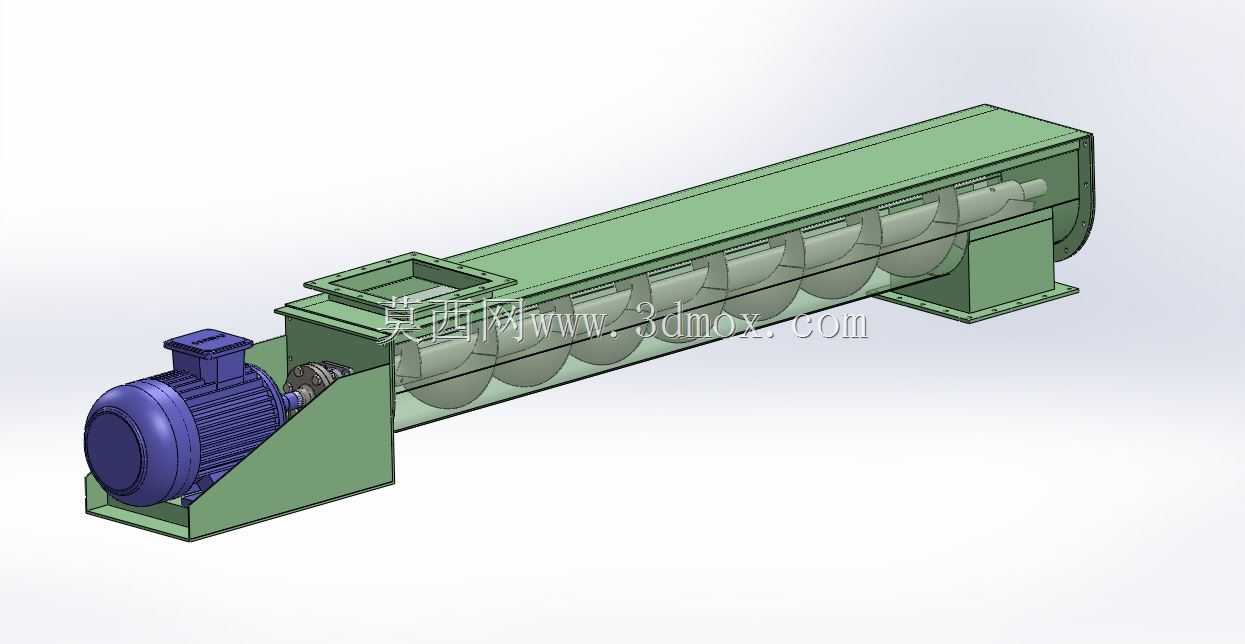

在建材、粉体加工、粮食储运等散料处理场景中，水平布置的螺旋输送设备是衔接上下游工序的核心给料单元，这款槽式结构的螺旋输送装置，主要针对水泥、粉煤灰、矿粉等粉状、小颗粒状散料的短距离水平输送设计，可适配料仓出料、配料工序给料、成品料转运等多种工位需求。从结构设计逻辑来看，设备采用U型封闭槽体作为物料承载壳体，顶部预留方形进料口可直接对接料仓下料段或上游设备出料端，端部端板设置密封结构避免粉料溢散，槽体底部设置分段式支撑脚架，可直接通过膨胀螺栓固定于车间混凝土地面或钢结构平台，安装时需保证槽体整体水平度偏差控制在千分之一以内，避免螺旋叶片运行过程中刮蹭槽体内壁。驱动端采用直联减速电机布置，电机通过联轴器与螺旋主轴直接连接，省去了链传动、带传动的额外张紧维护需求，驱动单元独立设置安装支座，与槽体端板通过螺栓刚性连接，可抵消螺旋轴运行产生的轴向窜动。螺旋叶片采用等螺距连续满面式结构，针对水泥类易结块粉料的输送特性，叶片与槽体内壁预留3-5mm间隙，既避免卡料又能减少叶片磨损，叶片边缘做倒角处理，降低物料卡滞概率。设备的安装边界需要结合现场工况预留维护空间，驱动端一侧需预留至少电机长度1.2倍的检修空间，方便后期更换密封件、拆解主轴，槽体上方需预留开盖空间，便于清理槽内残留物料、检修叶片磨损情况。在实际选型应用中，这类300规格的螺旋输送机，输送能力可匹配常见的10-30t/h水泥输送需求，运行转速控制在60-90r/min区间，可避免高转速下粉料被抛洒无法形成稳定料流的问题，槽体法兰连接位置均设置密封垫，可实现全封闭输送，减少车间内粉尘外溢，符合建材加工车间的环保作业要求。设计过程中针对螺旋轴的挠度做了校核，在主轴中间位置设置中间吊挂轴承，降低长轴运行的挠曲变形，吊挂轴承采用耐磨自润滑材质，减少粉料进入轴承造成的磨损失效，端轴密封采用填料密封加骨架油封的双重密封结构，避免粉料从轴端泄漏污染驱动单元。
