车间作业用双梁桥式起重设备结构

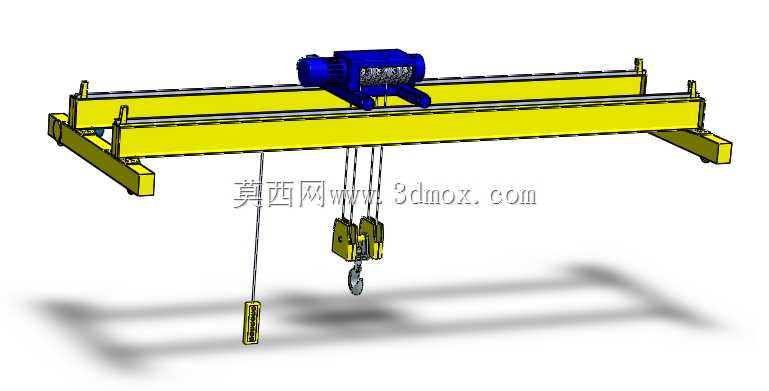

在机械加工车间、成品仓储库区、重型部件装配工位这类需要频繁转运大吨位载荷的场景里，双梁起重设备是跨工位物料转运的核心承载装备，相比单梁起重结构，双主梁的布置形式能提供更稳定的承载刚度，适配更大额定起重量的作业需求，也能支持更高的起升高度，覆盖车间内从地面到上层行车轨道之间的全高度作业区间。这套结构的设计首先围绕承载刚性做主梁选型，主梁采用标准型钢截面做主体承载框架，两根平行主梁沿车间跨度方向布置，两端通过端梁结构搭接在两侧的运行轨道上，端梁处集成行走轮组，能带动整台设备沿车间纵向轨道平稳移动，不会出现单梁结构常见的主梁下挠变形量过大的问题。主梁上方布置的起重小车集成了起升驱动机构、钢丝绳卷筒、滑轮组与吊钩组件，小车可沿主梁上的横向轨道移动，配合整台设备的纵向行走，能覆盖轨道围成矩形区域内的任意点位吊装作业，吊钩处配套的滑轮组通过钢丝绳倍率匹配，能将驱动机构的输出扭矩转化为足够的起升拉力，平稳起吊重型工件。设计过程中需要严格控制安装边界尺寸，设备总长度要匹配车间两侧轨道的安装间距，跨度尺寸要预留端梁与轨道侧的安全间隙，避免运行中出现剐蹭，钢轨截面的选型要匹配行走轮的轮槽尺寸，保证行走过程中轮组与轨道的贴合度，减少运行卡滞与异常磨损。操作端采用悬挂式控制盒，通过软电缆随小车同步移动，操作人员可在地面安全区域控制设备的起升、下降、纵横移动动作，控制盒的悬挂长度适配地面操作人员的操作高度，避免线缆过度垂落干扰下方作业。整套结构的受力点均做了加强处理，主梁与端梁的连接位置采用刚性连接结构，保证整机运行时的框架稳定性，起升机构的安装底座做了加厚处理，能承受起吊瞬间的动载荷冲击，避免长期重载作业出现结构开裂变形。这类双梁结构相比单梁设备，不仅承载能力更强，设备自身的运行稳定性也更优，适合在需要频繁吊装重型模具、大型焊接结构件、整台装配完成的工业设备的场景使用，能大幅降低车间内重型物料的人工转运强度，提升跨工位物料流转的效率，同时双主梁的结构也预留了后续加装副钩、智能防摇摆装置的拓展空间，能适配不同阶段的车间作业需求。
