起重作业用平衡式吊装梁结构设计

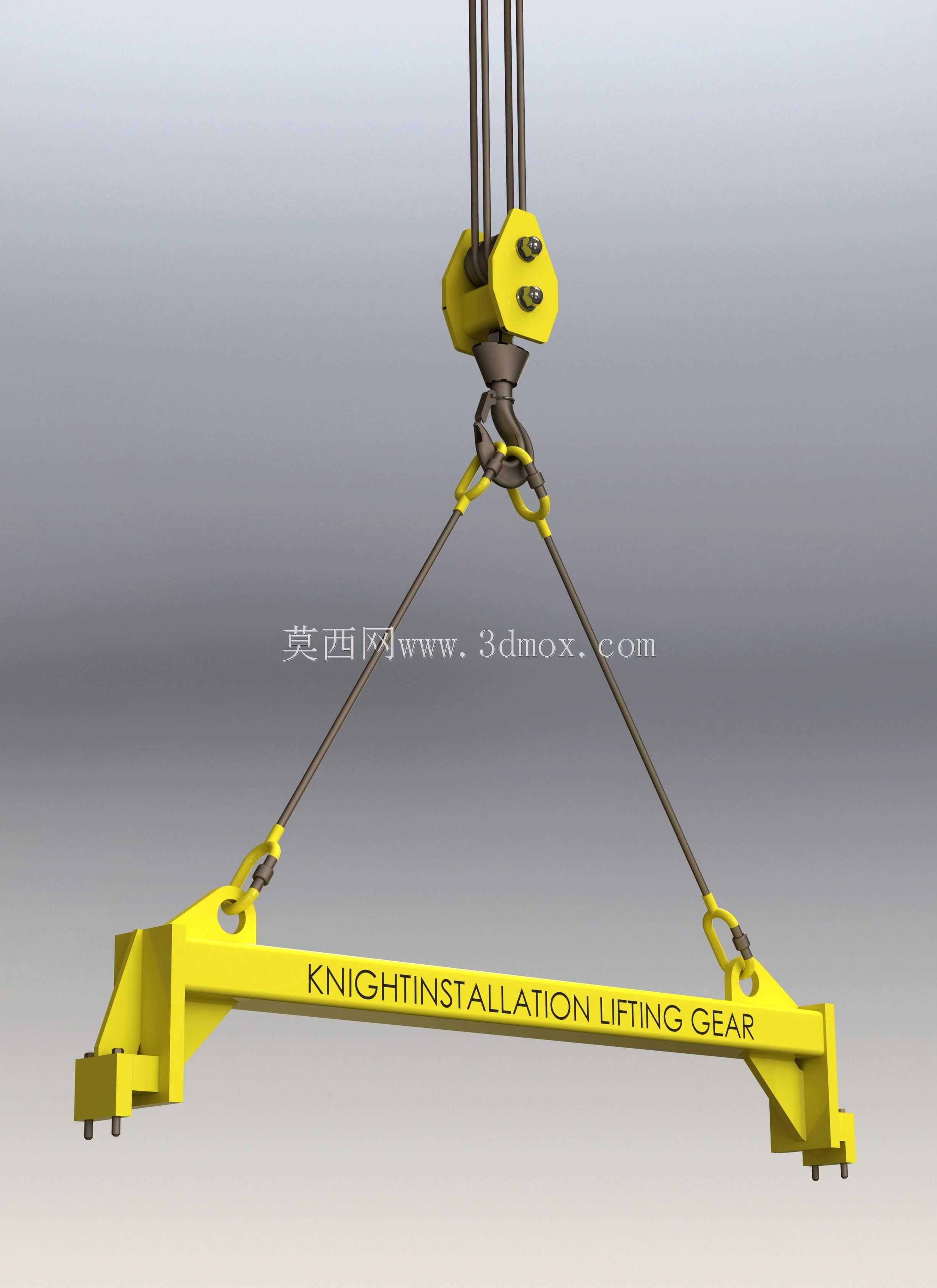

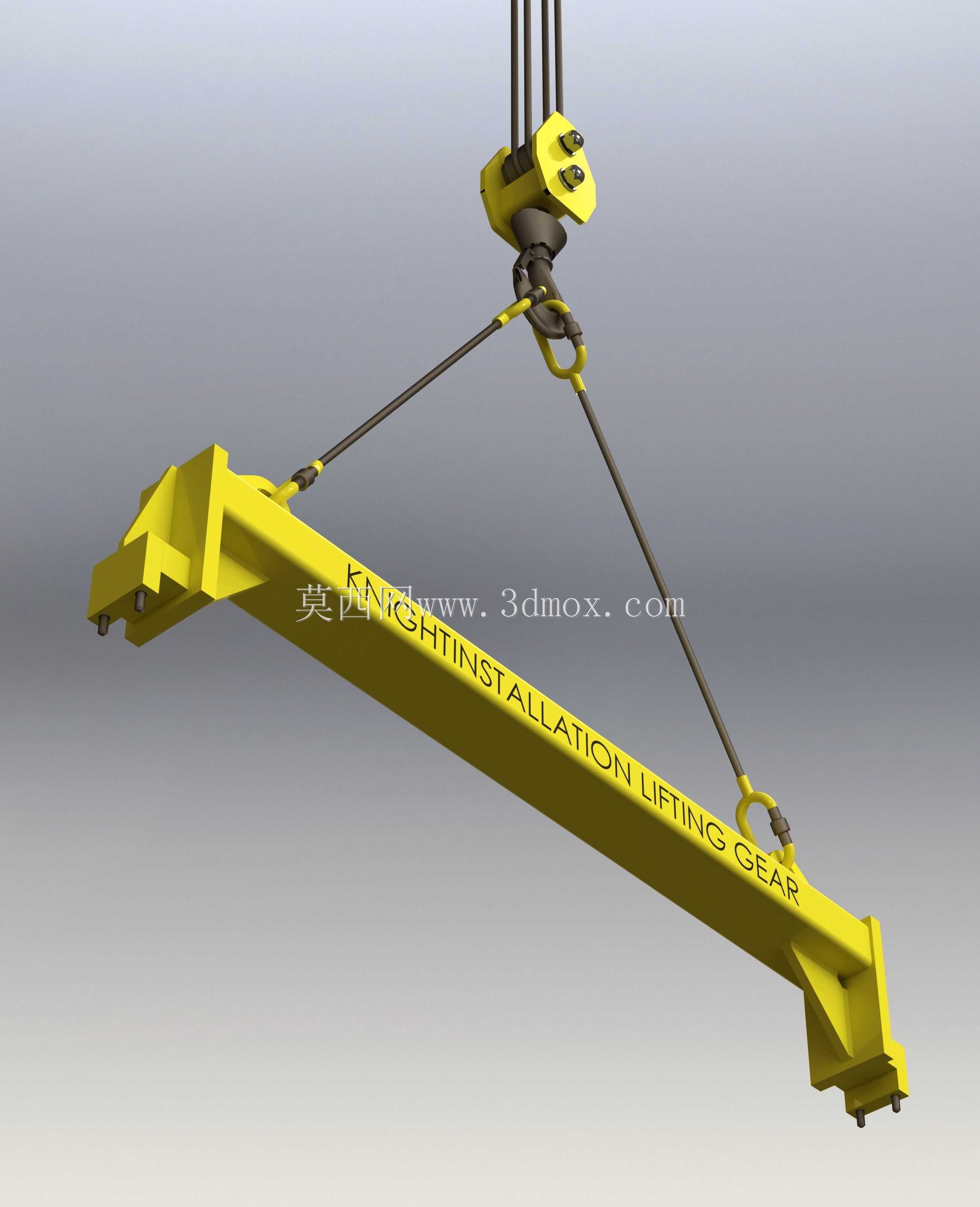

这款平衡式吊梁是重型设备安装、车间构件转运场景里常用的起重配套工装，核心作用是在双吊点起吊作业中分散吊点载荷，避免被吊构件因单点受力不均产生形变，同时抵消钢丝绳起吊时产生的向内挤压力，保护被吊工件的边角结构。从结构设计来看，梁体采用箱型截面焊接结构，整体沿纵向对称布置，两端的下吊点位置预留了可调节的安装孔位，能够适配不同宽度规格的被吊工件，上吊点采用万向卸扣连接结构，可在起吊过程中随钢丝绳角度自适应微调，避免吊梁受侧向扭矩产生结构变形。梁体上标注的品牌标识区域做了凹陷式刻印设计，避免长期使用中标识磨损脱落，两端的下连接端采用加厚耳板结构，与卸扣配合的销轴孔做了镗孔加工，保证销轴装配后的同轴度，减少起吊过程中的旷量冲击。在实际应用场景中，这类吊梁多用于大型钢结构件安装、精密设备车间转运、重型模具吊装移位等作业，相比直接用钢丝绳捆绑起吊，平衡吊梁能够将两个下吊点的间距固定，让被吊工件始终保持水平起吊状态，尤其适用于长度较大、刚性较差的长条形构件吊装，能有效降低构件起吊过程中的弯曲应力。设计过程中需要重点校核梁体的抗弯截面模量，根据额定起重量匹配对应的钢板厚度，两端吊点的位置需要结合常用被吊工件的宽度范围做区间设计，上吊点的位置严格设置在梁体重心的正上方，保证起吊时梁体不会出现倾斜。安装边界方面，吊梁两端下吊点的连接销轴需要匹配对应额定载荷的卸扣规格，上吊点与起重机吊钩的连接需要保证卸扣能够自由转动，避免卡滞带来的附加载荷，梁体表面做了醒目的警示涂装，方便现场作业人员快速识别吊具位置，避免吊装作业中的碰撞风险。梁体的边角位置都做了圆弧过渡处理，避免尖锐棱角划伤吊装钢丝绳，同时减少应力集中点，提升结构的疲劳强度，长期使用中只需定期检查销轴磨损情况、焊缝是否有开裂迹象即可，维护成本较低，是起重吊装作业中通用性较强的配套工装结构。
