便携式手摇自锁式手动绞盘结构设计

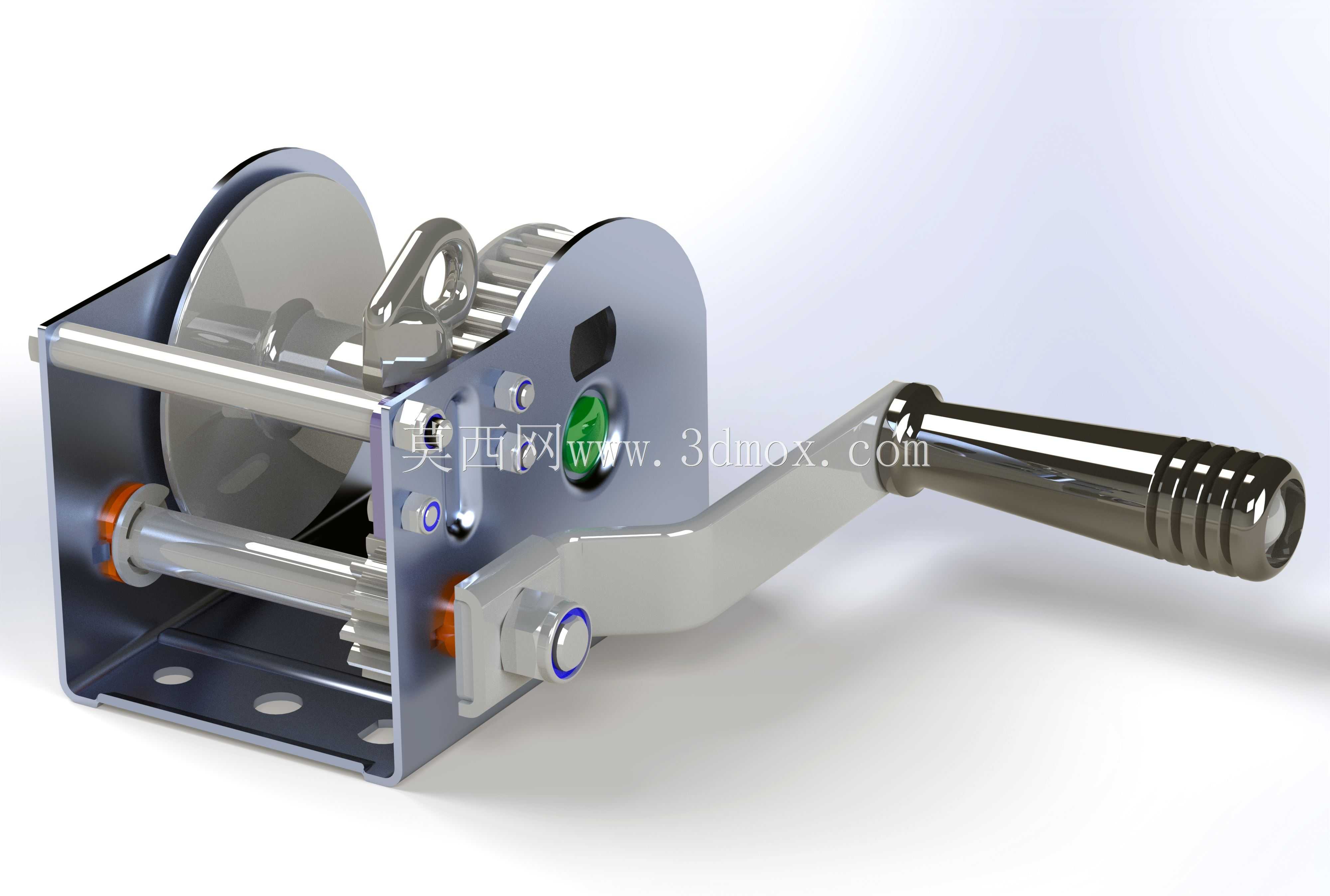

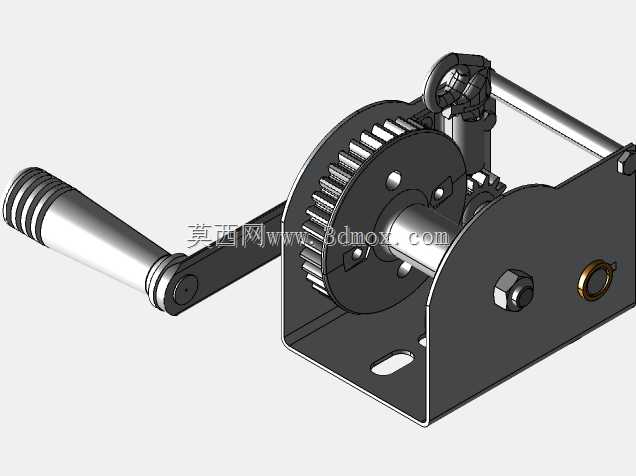

这款手动绞盘主要面向无外接动力源的轻载牵引、起重作业场景，广泛应用于小型设备移位、户外轻型载荷拖拽、仓储货物短途牵引、小型船舶岸基固定拖拽、私家车载装卸辅助、户外救援临时牵引等场景，尤其适合野外作业、狭小空间作业、断电应急作业等无法接入电力或液压动力的工况，依靠人力驱动即可完成额定载荷范围内的牵引与起吊作业，无需额外配套动力单元，整体部署灵活，使用门槛低。从实际用途来看，该绞盘可通过缠绕钢丝绳或高强度纤维织带，对水平方向的重物施加平稳牵引力，也可配合定滑轮组完成垂直方向的轻型载荷起吊，自带的自锁结构可在摇臂停止施力时自动锁止卷筒，避免载荷反向滑落，保障作业过程的安全性，无需额外配置止退棘轮的手动锁止操作，降低操作失误带来的安全风险。从功能特性来看，整体结构采用框架式安装底座，卷筒采用双侧挡边设计，可避免绳索在收卷过程中从卷筒侧边脱出，摇臂采用加长力臂设计，配合防滑握持手柄，可降低人力驱动时的施力强度，传动结构采用齿轮减速增扭设计，可将人手施加在摇臂上的较小扭矩放大为卷筒端的大扭矩输出，轻松拉动额定范围内的载荷，侧部设置的绿色止动按钮可在需要快速释放绳索时操作，解除自锁状态实现绳索的快速拉出，提升作业效率。从设计思路来看，整体采用模块化装配思路，所有传动部件均集成在单侧安装立板与底座框架之间，结构紧凑无外凸的易磕碰部件，传动齿轮采用外露式防护设计，既便于日常维护时的润滑保养，也可避免大颗粒杂物进入啮合区域造成卡滞，所有转动销轴位置均设置耐磨衬套，降低长期使用过程中的磨损量，延长设备使用寿命。从外形尺寸与安装边界来看，整体底座采用带安装孔的平板式结构，安装孔位按照通用轻型牵引设备的安装间距设计，可直接通过螺栓固定在平板拖车、设备机架、仓库墙面、车载货厢栏板等位置，无需额外制作复杂的转接安装座，整体横向宽度适配多数狭小安装空间的尺寸要求，摇臂转动半径经过优化，在保证足够力臂长度的前提下，避免摇臂转动时与安装基面周边的部件发生干涉，卷筒的容绳量可满足多数轻型牵引作业的绳索长度需求，收卷后的绳索可整齐排列在卷筒挡边之间，不会出现乱绳卡滞的问题。
