起重设备配套液压蜘蛛支撑腿结构

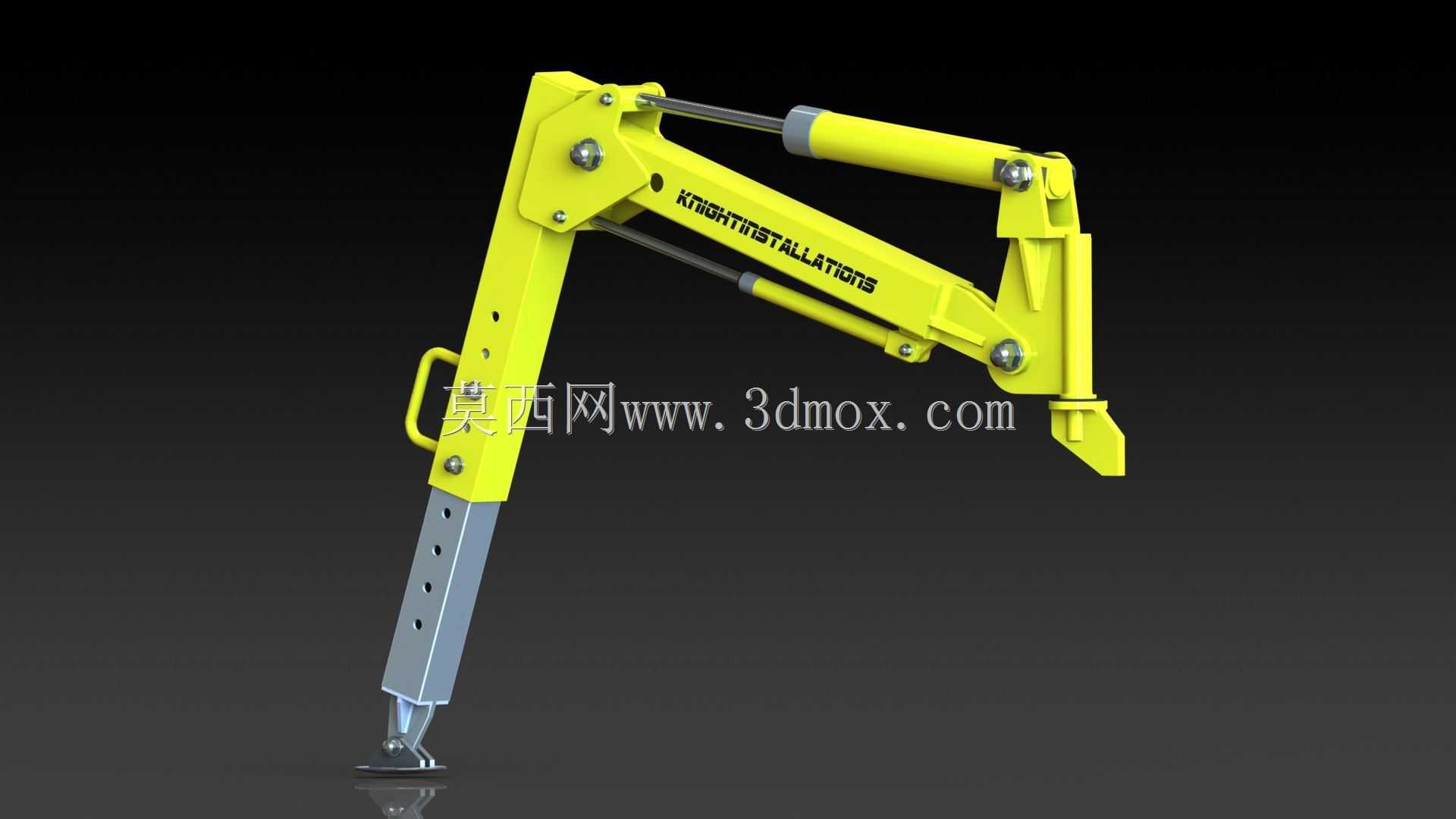

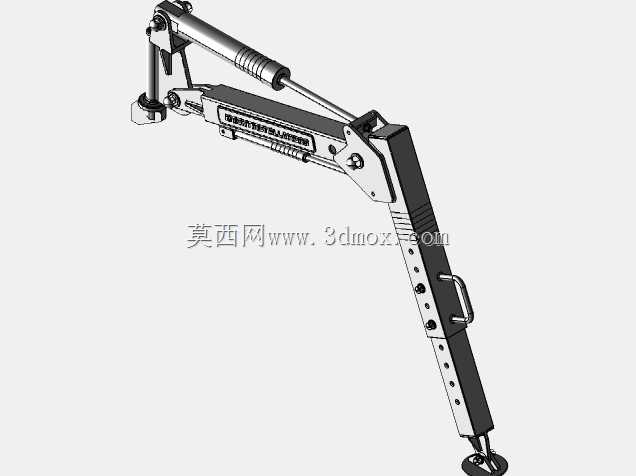

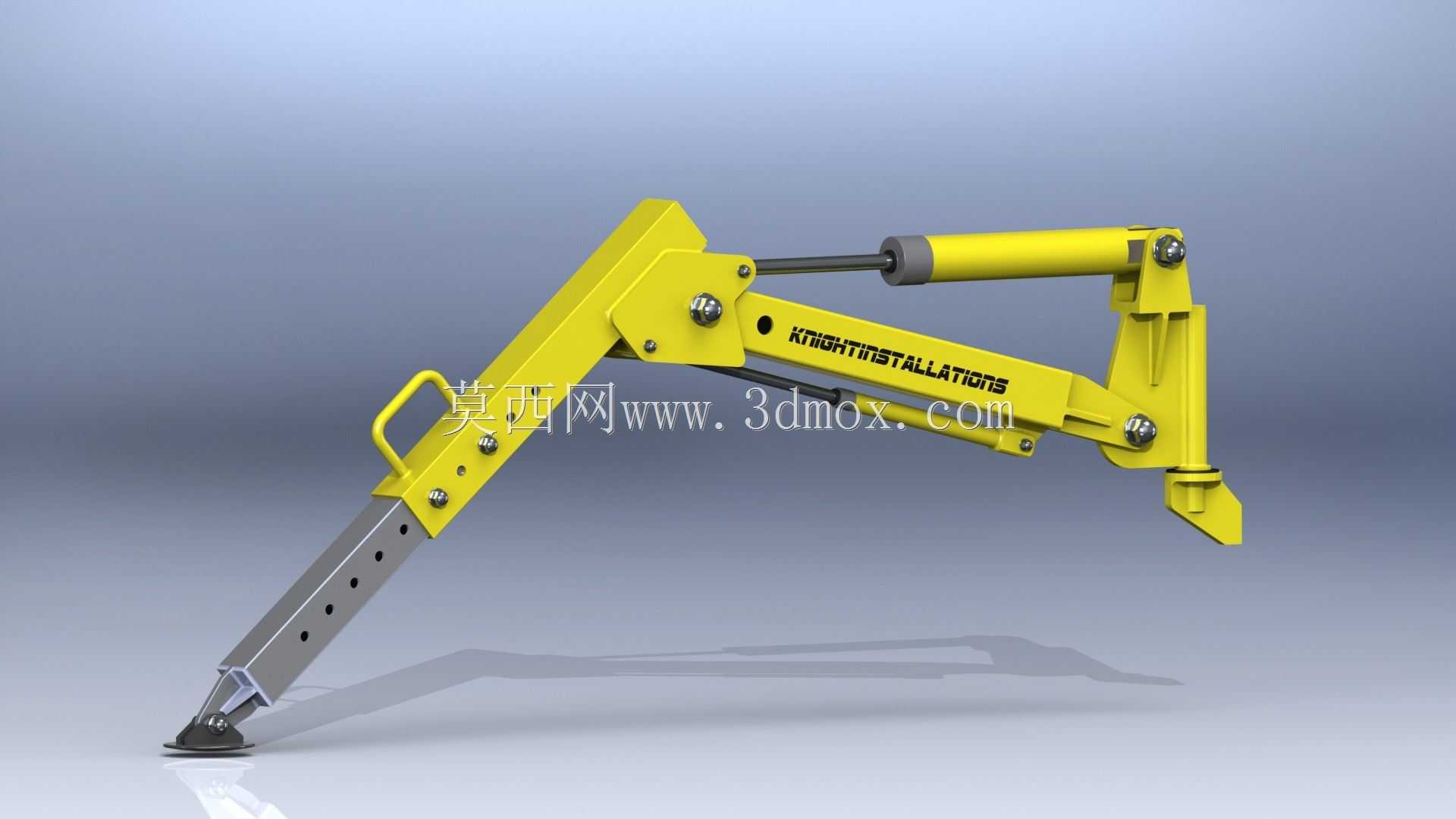

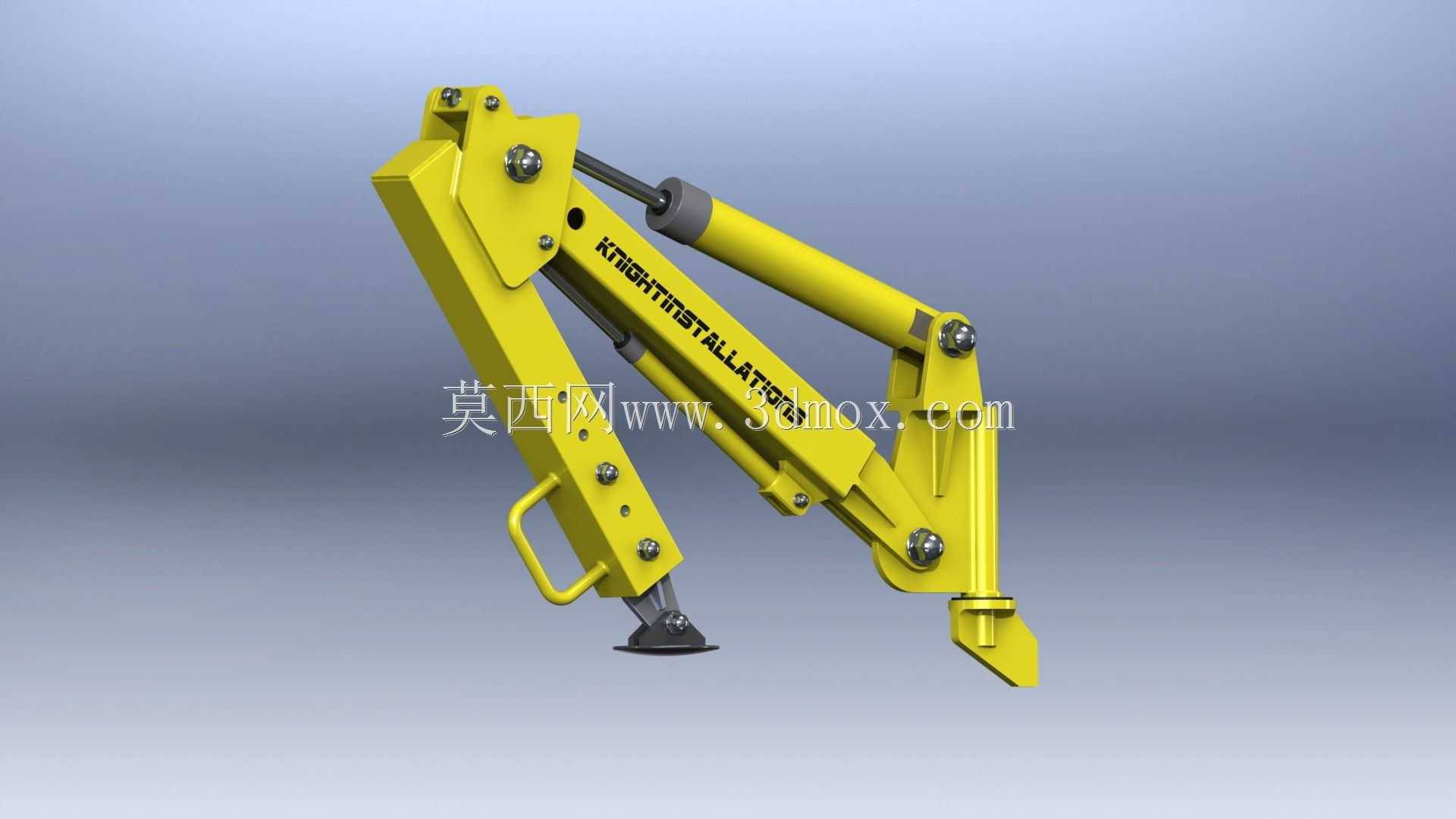

这款蜘蛛式机械支撑腿，是小型起重作业场景中不可或缺的配套支撑构件，主要服务于小型起重机、移动式吊装设备及临时起重安装工具的作业稳定性保障，在狭小空间起重作业、设备就位安装、轻型载荷吊装等场景中应用广泛，能够为起重设备提供额外的侧向与竖向支撑，避免设备在起吊过程中发生侧倾、滑移，大幅提升作业过程的安全系数。从功能特性来看，该支撑腿采用液压驱动的伸缩调节结构，主体臂架部分集成了液压油缸组件，可根据作业场地的地面高差、设备所需支撑高度灵活调节伸出长度，支腿末端配备带防滑垫的支撑脚，能够适配硬化地面、铺装地面等多种常见作业场地，接触地面时可分散支撑压力，避免压损地面同时增大摩擦力，防止支撑过程中出现打滑位移。臂架上设置的多档位调节孔位，可在液压调节到位后插入锁止销实现机械固定，形成液压承载加机械锁止的双重保障，即使液压系统出现泄压情况也能维持支撑状态，杜绝安全隐患。在设计思路上，这款支撑腿采用了折叠式铰接臂结构，非作业状态下可将臂架折叠收合至设备侧边，不会额外占用过多收纳空间，不会影响起重设备本身的通行与转场；臂架主体采用高强度合金钢结构，在保证结构强度足以承载额定支撑载荷的前提下，尽可能优化了板材厚度与结构布局，降低支撑腿自身重量，避免给配套起重设备增加过多额外负载。臂架上设置的一体式握持手柄，方便作业人员在展开、收合支撑腿时手动调整对位，操作便捷省力。从安装边界来看，该支撑腿的铰接底座预留了标准的安装连接位，可直接匹配多数小型起重机的侧边安装法兰，安装时无需对原有设备结构进行大幅改动，仅需通过螺栓紧固即可完成装配；支撑腿完全展开时的横向伸出距离可覆盖设备支腿跨距不足的区域，有效扩大设备的稳定支撑范围，收合状态下的外形尺寸紧凑，不会超出小型起重设备的原有通行宽度，适配各类需要频繁转场的小型起重作业需求。在实际作业过程中，作业人员可根据现场的地面条件与起吊载荷位置，单独调节对应方位的蜘蛛腿支撑高度与伸出长度，即使在存在一定坡度的非完全平整场地，也能通过各支腿的独立调节将起重设备调整至水平作业状态，保证起吊过程中设备的重心始终处于稳定支撑面内，尤其适合在厂房内部设备安装、户外小型设备吊装、狭窄巷道内的起重作业等大型起重支腿无法展开的场景，弥补小型起重设备本身支撑跨距不足的缺陷，拓展小型起重设备的适用作业场景。
