Amarok摩托车三夹DT#2结构设计

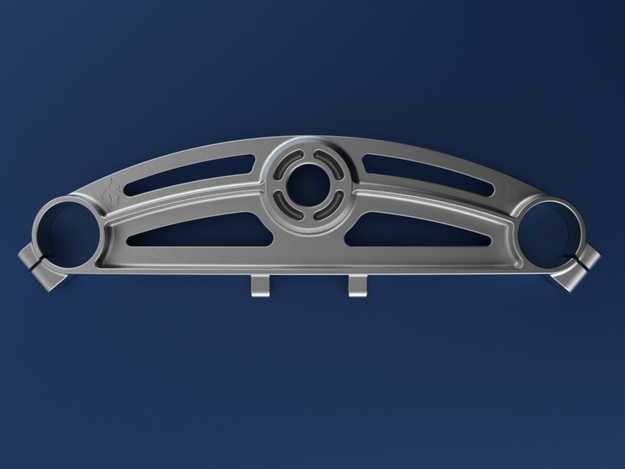

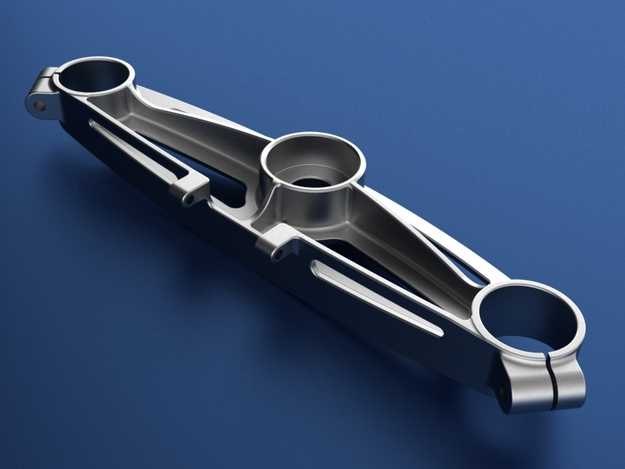

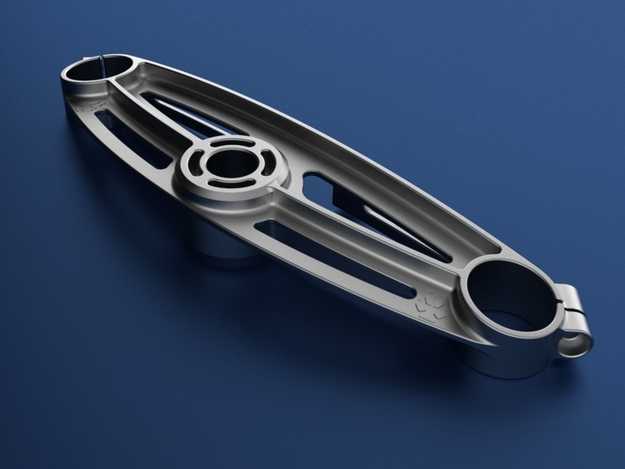

本作品为摩托车转向系统配套的三夹结构件，整体采用对称式弧形桥接架构设计，在三维建模阶段首先以中心基准轴为定位核心，先完成中部环形安装座的参数化草绘，该座体预留多层环形卡槽结构，用于适配转向柱的定位锁紧需求，建模时通过拉伸切除、环形阵列命令完成座体周向的限位槽结构，保证槽位的角度公差与装配间隙符合机械配合要求。两侧对称布置的环形夹持端为前减震筒的安装位，建模时在环体末端设计开口式锁紧结构，预留螺栓锁紧的让位间隙，通过两侧的凸耳结构实现夹持力的均匀传导，避免夹持过程中出现应力集中导致的部件变形。主体桥接部分采用多道镂空筋条设计，建模阶段通过多段样条曲线勾勒筋条轮廓，在保证整体结构刚性的前提下最大化削减零件自重，筋条的过渡位置全部采用圆角顺滑处理，避免锐边造成的应力集中问题，底部预留的两个方形凸台为附属部件的安装定位位，建模时严格控制凸台的位置度公差，保证后续装配的同轴度要求。材质设定阶段为零件赋予哑光金属材质，模拟锻造铝合金的表面质感，调整材质的粗糙度与金属度参数，还原金属零件经过机加工后的细腻哑光效果，渲染阶段采用深蓝色纯色背景突出零件的金属轮廓，通过三点布光方案分别打亮零件的正面轮廓、侧面结构与细节特征，让镂空筋条的层次、环形槽的结构、夹持端的开口细节都得到清晰呈现。设计过程中反复调整桥接筋条的宽度与厚度参数，在569g的重量控制目标下实现结构强度的最优平衡，中部安装座与两侧夹持端的中心距严格匹配对应车型的减震安装间距，开口夹持结构的尺寸适配标准管径的前减震筒，预留的M8螺丝安装位满足大湄公河次区域车型的通用改装标准，整体结构无冗余设计，所有镂空区域都经过受力校核，保证零件在承受转向载荷、路面冲击载荷时不会出现结构形变，兼顾轻量化设计与实用强度需求，可直接用于摩托车改装配件的开发参考与结构验证。
