蛋形空中巡逻手持控制器外壳结构设计

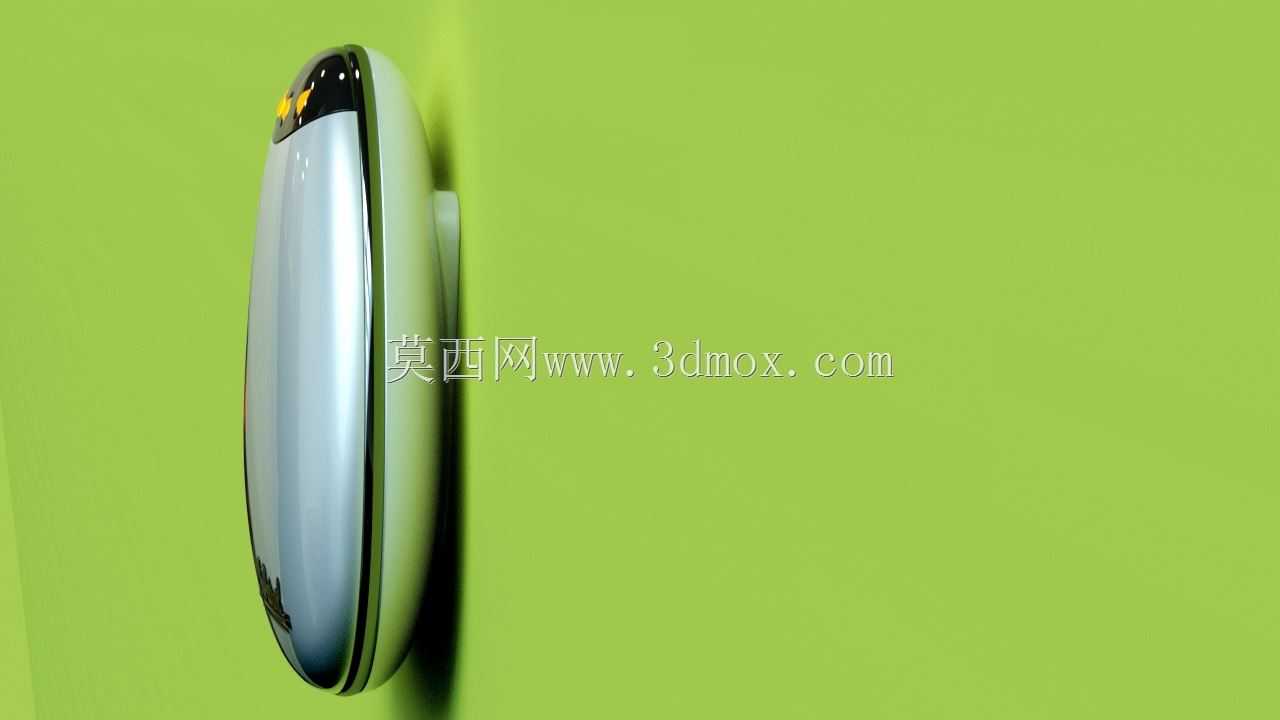

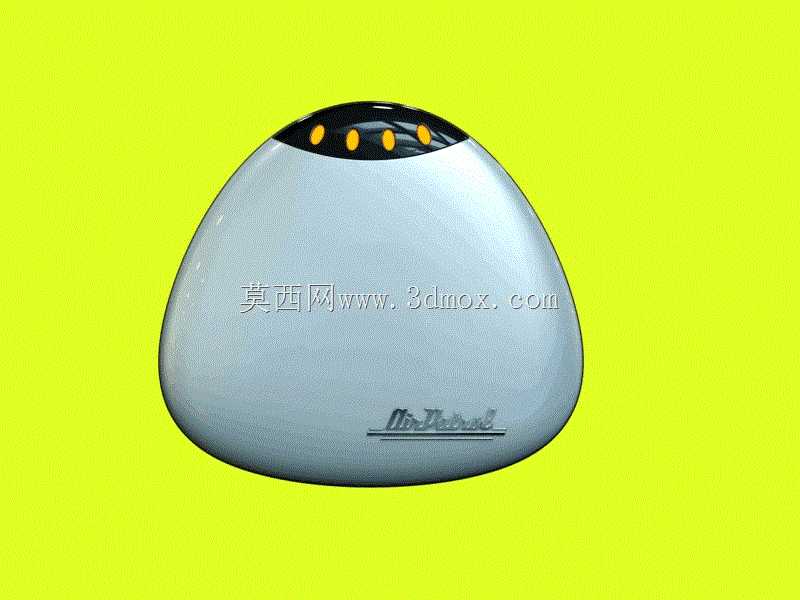

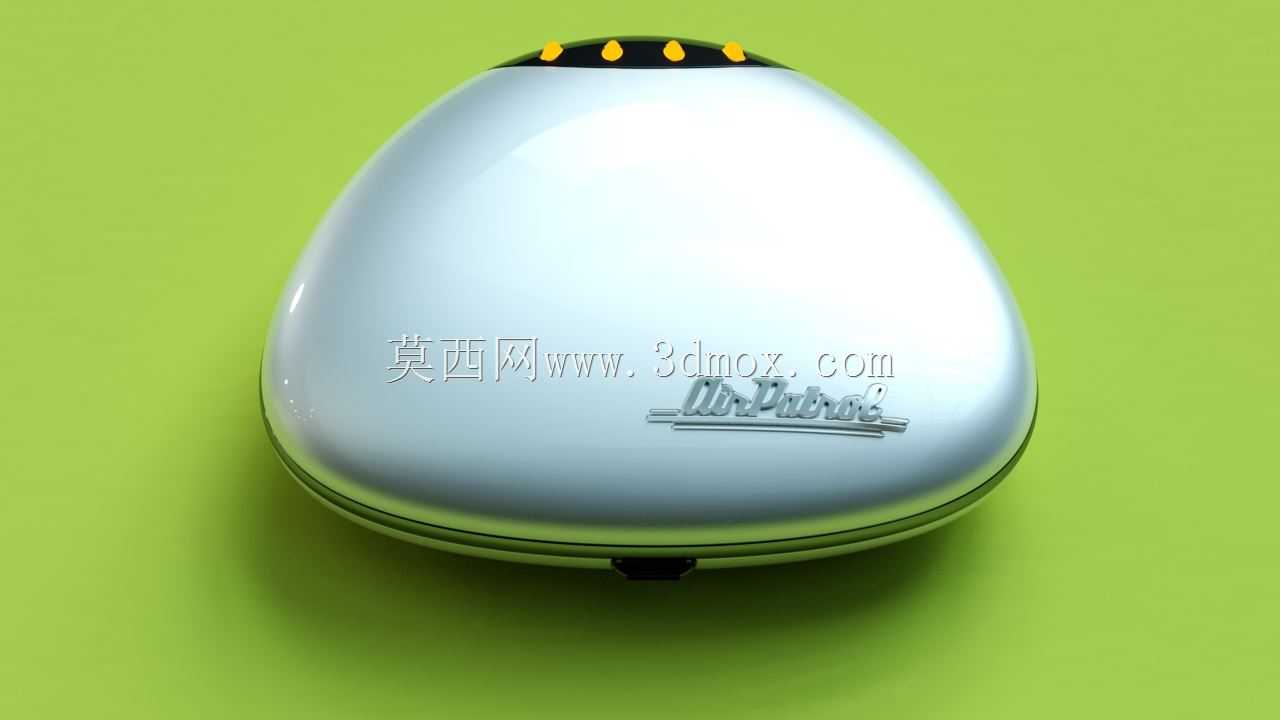

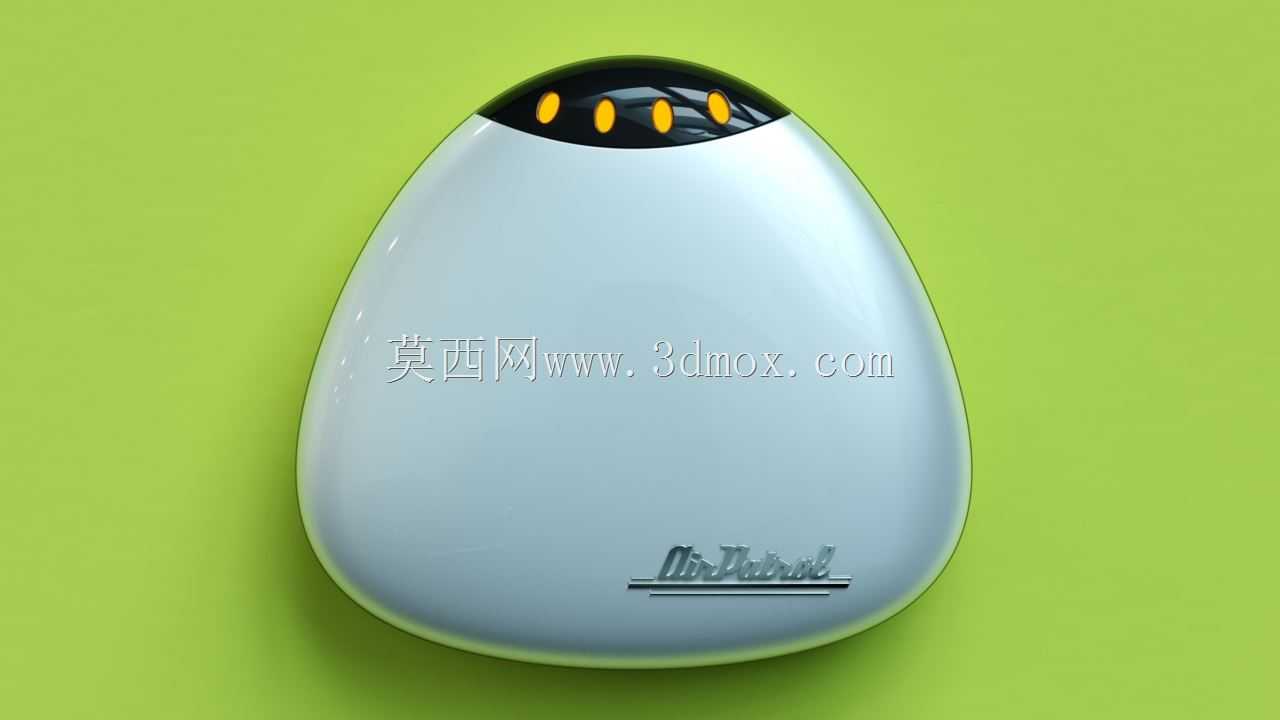

这款手持操控终端的壳体设计，核心服务于低空巡检作业场景下的单手握持操控需求，适配空中巡逻类设备的地面端操作逻辑，解决传统方正造型控制器长时间握持硌手、易滑脱的实操痛点。从结构适配角度看，壳体采用一体化卵型曲面造型，整体轮廓无尖锐棱角，当前设定的76毫米×60毫米×20毫米基础尺寸，完全贴合成年男性单手掌心的握持弧度，虎口位置的曲面收边经过反复曲率调整，握持时手掌受力均匀分布在掌心与指根区域，连续操作两小时以上也不会出现局部压痕，后续可根据内部电路板堆叠、电池容量调整的实际需求做等比例缩放，缩放过程中曲面G2连续的曲率关系不会被破坏，能始终保持握持手感的一致性。壳体顶部的指示灯安装位做了内凹沉台设计，四颗状态指示灯均匀排布在沉台内，既避免日常放置时摩擦刮花指示灯透光罩，又能让指示灯光线以120度的发散角射出，操作人员在握持状态下无需刻意调整手腕角度，就能清晰读取设备连接状态、电量、巡检模式切换的提示信息，沉台边缘做了0.3毫米的圆角过渡，不会积灰也方便日常擦拭清洁。壳体正面的标识区域做了下沉0.2毫米的凹槽设计，后续可通过丝印、镭雕或者金属铭牌粘贴的方式标注产品标识，凹槽深度刚好能容纳0.15毫米厚度的铭牌背胶，粘贴后铭牌表面与壳体曲面齐平，不会出现凸起剐蹭的问题。从内部结构适配来看，壳体壁厚设定为1.8毫米，内壁均匀分布0.8毫米厚度的螺丝柱与卡扣位，能适配常规的PCB板安装、1000mAh容量软包锂电池的固定，内部筋位的排布完全避开了按键、充电接口的安装位置，上下壳采用卡扣加两颗M1.6螺丝的固定方式，装配间隙控制在0.1毫米以内，既满足日常防泼溅的使用需求，又方便后期拆机检修内部元件。壳体边缘做了1.2毫米宽度的圆弧过渡，从外表面到内表面的壁厚均匀过渡，不会出现注塑成型时的缩痕、翘曲问题，适合采用ABS或者PC+ABS材质注塑量产，表面可做哑光晒纹处理，握持时防滑且不易残留指纹印，完全适配户外巡检作业时的复杂使用环境，哪怕手心出汗也能稳定握持，不会出现设备滑落的风险。
