双头开口呆扳手工业级三维设计作品

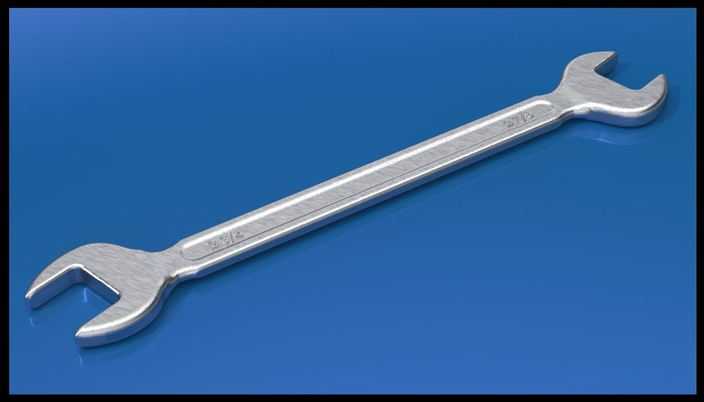

本作品为双头开口呆扳手的三维建模设计成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先以公制扳手通用尺寸规范为基准，绘制扳手杆身的纵向拉伸轮廓，精准控制杆身从两端头部向中间过渡的渐变厚度与宽度，既保证整体结构的抗扭强度，又兼顾手持操作的握持舒适度。两端开口工作部位的建模严格遵循呆扳手的开口尺寸公差标准，对开口内侧的受力接触面做了微小的倾角处理，还原真实扳手与螺栓螺母侧边贴合时的咬合角度，避免实际使用中出现打滑脱扣的问题，同时对开口与杆身衔接的过渡圆角做了多段曲率调整，通过曲面放样功能消除应力集中的直角结构，还原锻造五金件的流畅结构特征。材质与渲染阶段，为模型赋予了亚光镀铬金属材质，调整材质的反射粗糙度参数模拟真实五金扳手表面的磨砂金属质感，既保留金属材质的高光反射特性，又避免镜面反射带来的失真效果；场景搭建采用纯色蓝色背景配合柔和的三点布光，主光源从斜上方投射突出扳手表面的金属光泽与轮廓线条，辅助光源补光弱化阴影死区，轮廓光勾勒扳手边缘提升整体立体感，最终渲染效果清晰呈现扳手的每一处结构细节，包括杆身表面的防滑纹理、开口部位的加工倒角都清晰可辨。设计思路上完全围绕手动紧固工具的实用属性展开，整体结构无冗余设计，两端不同尺寸的开口设计可适配两种常用规格的外六角紧固件，杆身长度经过力学测算匹配对应规格螺栓的额定拧紧力矩，保证使用时的力臂长度合理，既不会因力臂过长导致螺栓过载滑丝，也不会因力臂过短造成操作费力，整体模型结构完整，尺寸比例符合工业级手动扳手的生产制造标准，可用于五金工具产品展示、装配模拟、维修教学演示等多种场景。
