可动齿轮组结构iPhone创意保护壳

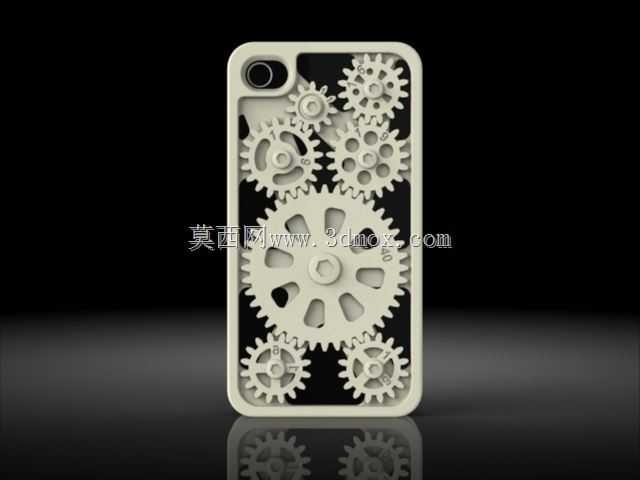

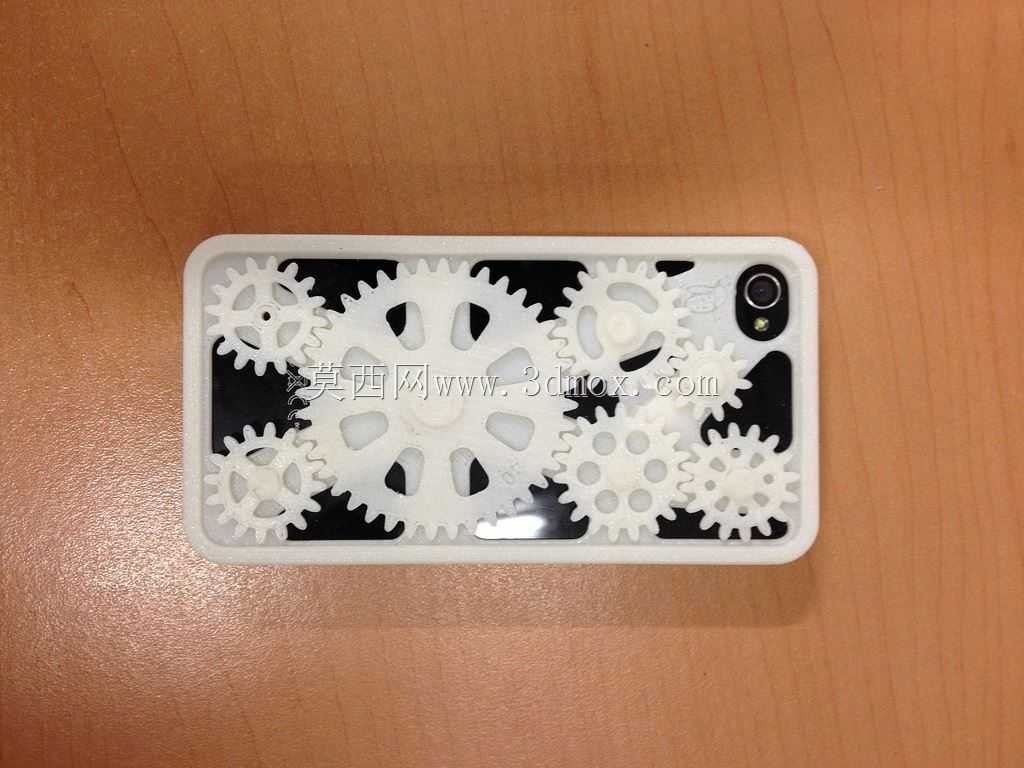

这款创意手机保护壳的核心设计亮点，是将精密齿轮传动结构集成在手机背壳的有限空间内，所有齿轮组在安装完成后可顺畅转动，无需额外动力，手指拨动任意一个齿轮即可带动整组结构联动，兼具装饰性与机械把玩属性。从结构设计角度来看，整个齿轮组的排布完全贴合手机背部的轮廓边界，避开了摄像头开孔区域，所有齿轮的轴孔位置都做了限位凸台设计，装配后齿轮不会出现轴向窜动，齿侧间隙控制在合理范围，既保证转动顺滑无卡滞，也不会因间隙过大出现晃动感。

在实际应用场景中，这类带机械可动结构的保护壳，既可以作为日常使用的手机防护配件，也能作为机械结构爱好者的把玩物件，同时也可作为3D打印定制化配件的典型参考案例，给消费数码配件的结构创新提供设计思路。设计过程中需要严格匹配对应机型的外形尺寸，摄像头、按键、接口位置的开孔都要和机身完全对位，保护壳边缘的卡扣结构要保证和手机边框贴合紧密，不会出现松脱情况，同时齿轮组的整体厚度要控制在合理范围，避免日常放置时齿轮组直接接触桌面造成磨损。

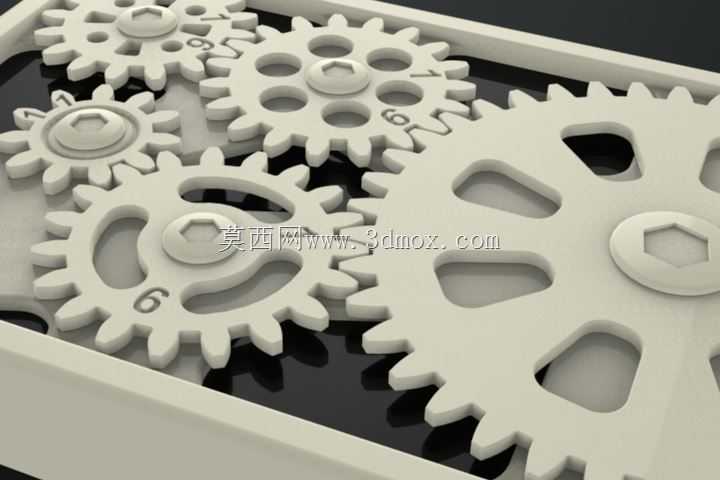

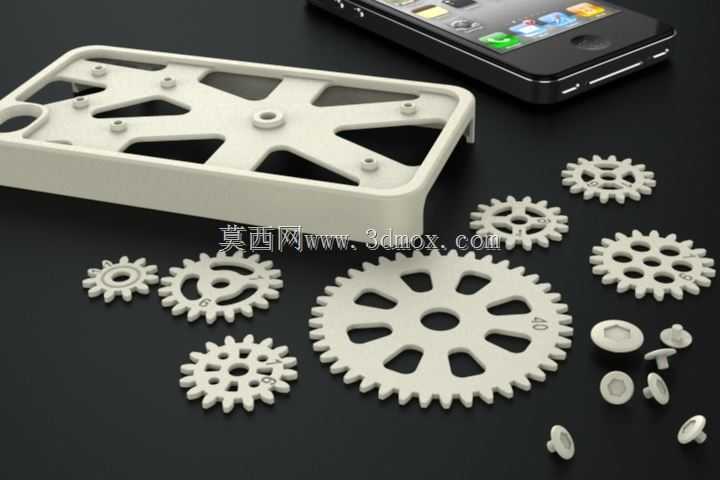

齿轮组的齿数搭配经过反复校验，奇数齿与偶数齿交错排布，保证传动比均匀，转动时每一个齿轮的转速差符合视觉呈现需求，转动过程中不会出现齿间干涉。整个结构分为壳体基体和齿轮组件两部分，齿轮组件通过预埋的小轴固定在壳体背面的凹槽内，凹槽深度刚好容纳齿轮厚度，齿轮表面与壳体背面基本齐平，不会出现过度凸起影响握持手感的问题。壳体边缘做了圆角过渡处理，握持时不会硌手，内壁预留了轻微的拔模斜度，不管是注塑量产还是3D打印制作，都能顺利脱模，不需要额外做复杂的支撑结构。针对不同的加工工艺，结构上也做了适配调整，用于打印制作的版本适当放大了轴孔间隙，避免材料收缩导致的装配过紧，用于注塑的版本则优化了筋位厚度，避免出现缩痕影响外观。
