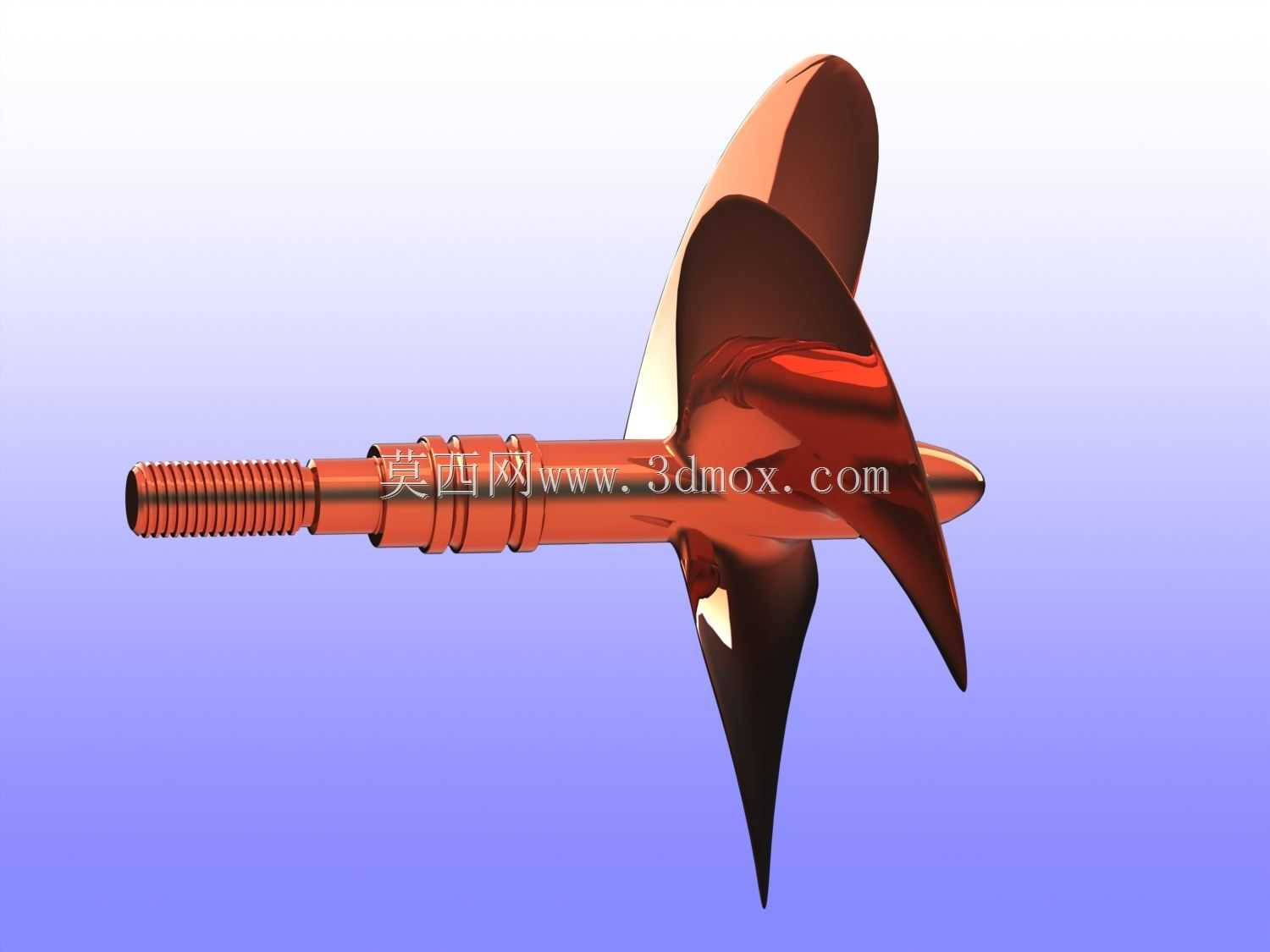

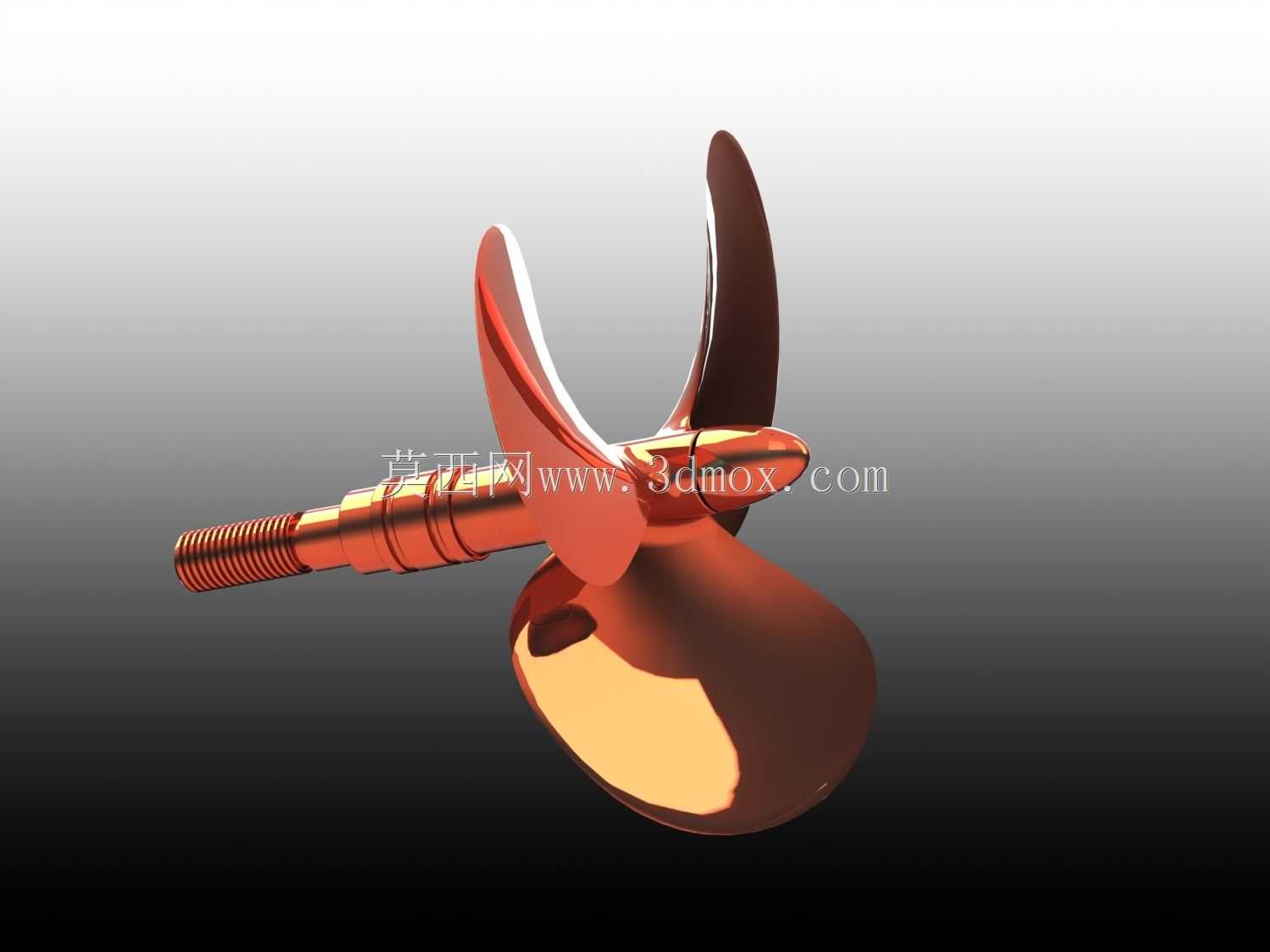

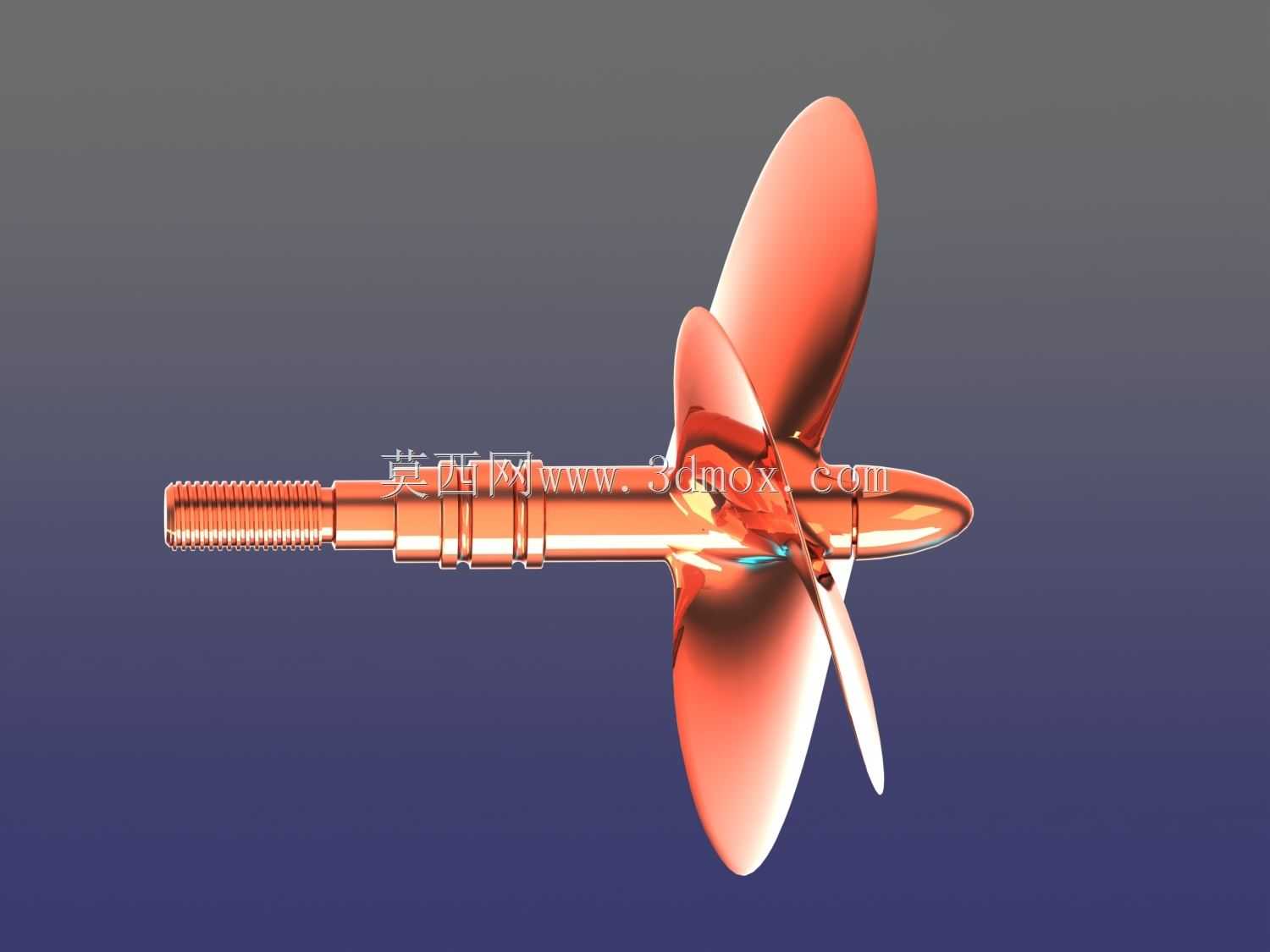

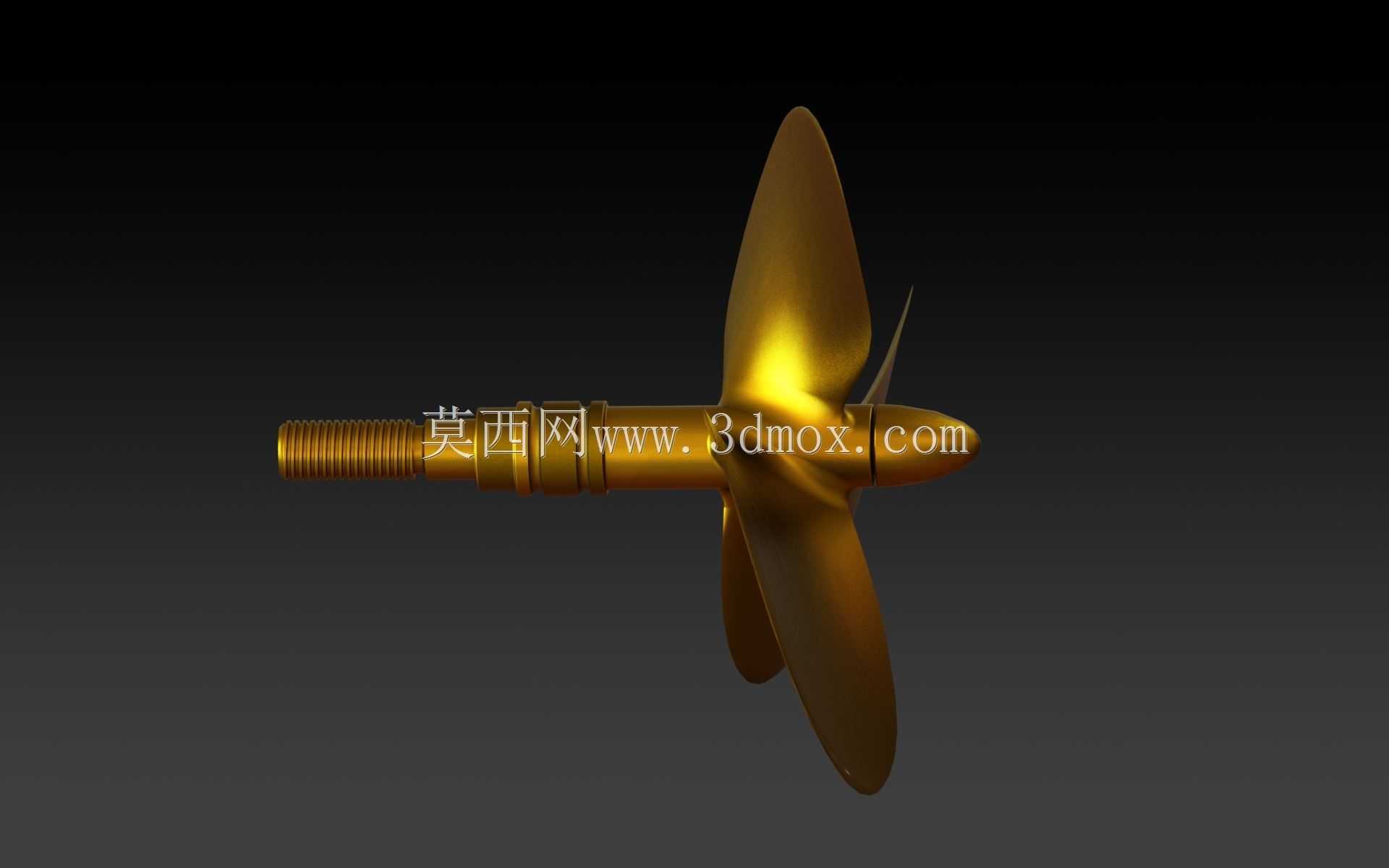

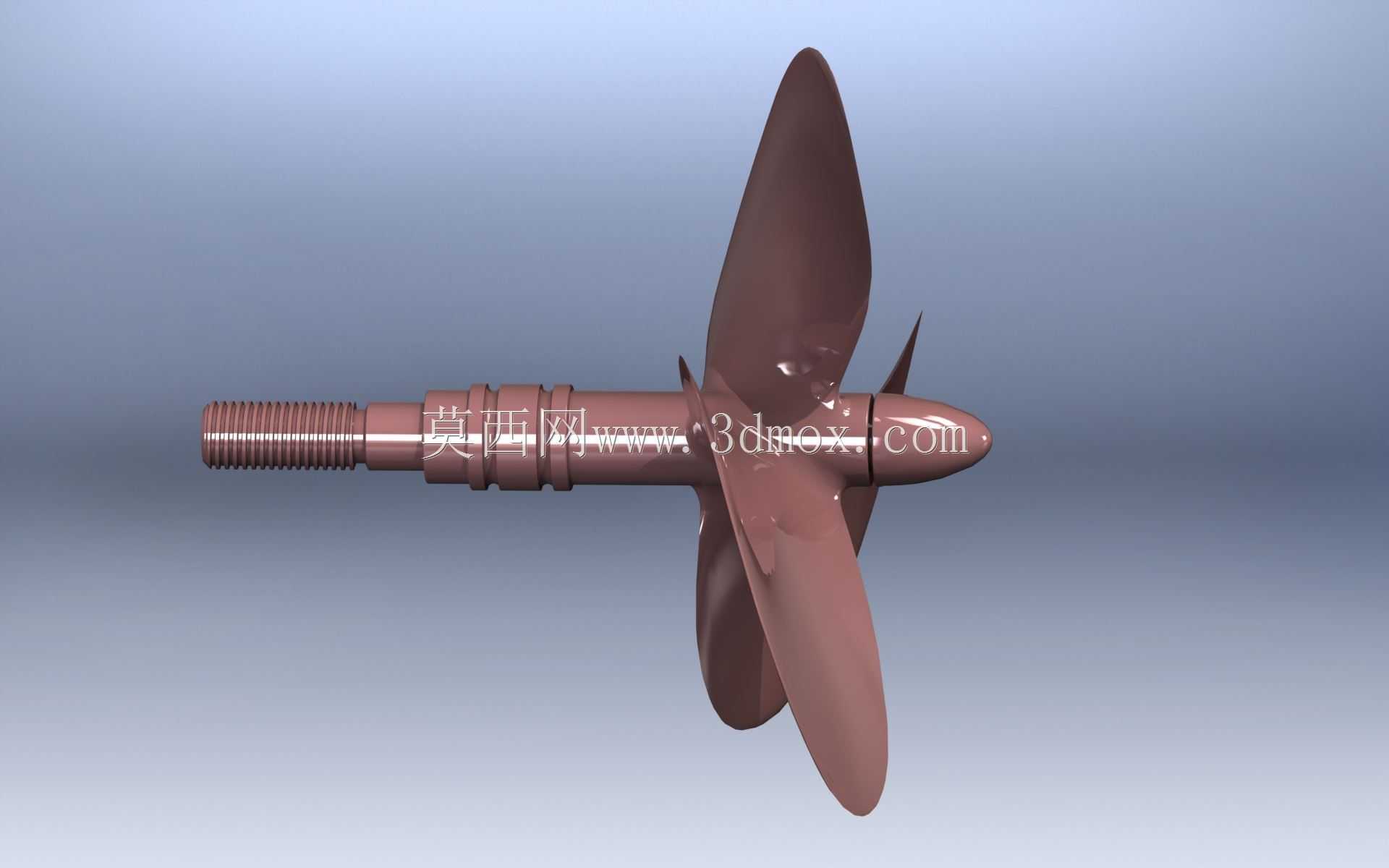

带安装轴三叶船舶推进螺旋桨结构

这款三叶船用推进螺旋桨主要适配小型内河作业艇、休闲游艇、无人测绘船以及小型渔业辅助船舶的动力推进系统，是船舶动力输出链路中直接与水体作用的核心功能部件，承担着将主机输出的旋转扭矩转化为船舶前进推力的关键作用，其工作状态直接决定船舶的航行效率、转向灵敏度与航行稳定性。在实际船舶运行场景中，螺旋桨长期浸没在水下工作，既要承受主机传递的持续交变扭矩，还要应对水流冲击、水中杂物剐蹭、水体腐蚀等复杂工况，因此结构设计的合理性直接影响部件使用寿命与船舶航行安全。从功能特性来看，三叶结构的设计在推进效率与运行平稳性之间取得了优秀的平衡，相比两叶桨，三叶桨在相同转速下的推力输出更均匀，叶片转动过程中产生的周期性振动更小，能有效降低船体共振风险，提升航行过程的驾乘舒适度；相比四叶及以上多叶桨，三叶桨的结构重量更轻，转动惯量更小，动力响应速度更快，在中小功率动力配置的船舶上能实现更优的燃油经济性或电能利用效率。设计过程中，首先围绕目标适配船舶的主机功率、额定转速、设计航速完成了桨叶叶型的水力优化，每片桨叶的截面采用符合流体力学规律的翼型曲线，从叶根到叶梢的弦长、厚度、螺距均做了渐变处理，叶根位置做了加厚过渡设计，保证与桨轴连接位置的结构强度，避免长期受交变应力出现断裂风险；叶梢位置做了收窄削薄处理，减少桨叶转动过程中的梢涡损失，提升推进效率同时降低水下运行噪音。配套的桨轴部分集成了螺纹连接段、定位轴肩与锁紧结构，安装时可通过螺纹段与船舶传动轴系精准对接，轴肩结构能保证螺旋桨的轴向安装定位精度，避免运行过程中出现轴向窜动，轴端的整流帽结构能梳理桨叶中心位置的紊乱水流，减少中心区域的涡流阻力，进一步提升整体推进效率。从安装边界来看，桨轴的螺纹规格、轴段直径均匹配小型船舶通用的传动轴系尺寸标准，螺旋桨的整体回转直径适配小型船舶的尾鳍安装空间，安装后桨叶与船体尾板、舵叶之间预留足够的安全间隙，既不会在转动过程中剐蹭船体结构，也能保证舵叶处于螺旋桨输出的尾流区域内，让船舶转向操作获得足够的水流作用力，保证转向响应灵敏可靠。整体结构做了一体化的流畅过渡处理，没有突兀的结构棱角，既减少了水中运行的阻力，也能避免水中杂物缠绕在桨叶与轴的连接位置，降低航行过程中的故障概率。
